发表于 2007-5-19 00:26:25 | 显示全部楼层
第一张图是18V电动工具(最大的可能是得伟的钻)的外接便携式供电饭盒。但如果猜对了您做这个东东有点多此一举,因为您有买饭盒的钱都可以买个18V的电池盒了,把SC电池拼进去就行啦。
" C5 m6 a  d1 `' g% L6 v$ S第二张图可能是您为饭盒电池做的充电器,220V转22V左右的。还有一个可能是插进电钻的假电池(不过这种可能极小)。
发表于 2007-5-19 00:43:39 | 显示全部楼层
估计是充电工具的电池(加充电器)
发表于 2007-5-19 02:07:56 | 显示全部楼层
超声波清洗机  对不~
" ]& e  \, ^$ J# O7 I/ D" F2 {  A$ Q" R! e
钥匙、戒指、眼镜一类的东西扔到里面,很快就洗的干干净净
发表于 2007-5-20 01:51:55 | 显示全部楼层
我见有2个发光二极管与小电筒,不会是测光用的吧 ?当光敏二极管接收的光越强,二极管发光的灯越多...等开谜底...
发表于 2007-5-20 06:15:48 | 显示全部楼层
原帖由 动力前线工具行 于 2007-5-20 01:51 发表4 X, J' E! r( @6 v. f1 @( y5 Z
我见有2个发光二极管与小电筒,不会是测光用的吧 ?当光敏二极管接收的光越强,二极管发光的灯越多...等开谜底...

. l* ~% `' e& n0 z& q" A4 ^8 B% ^- R( Z" V8 T5 n
难道是传说中那个需要手电照着才会发光的手电吗???:lol
 楼主| 发表于 2007-5-22 15:56:06 | 显示全部楼层

正没想到好多木友都猜到了,佩服呀

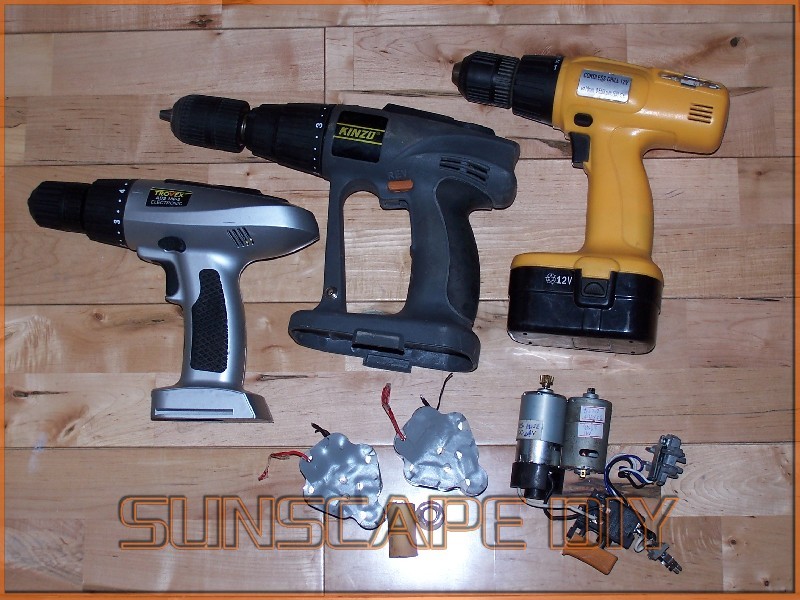

确实是18V电钻电池盒,淘到两个没有电池的KINZO电钻,先给左边银色的做个电池盒。 电动工具-充电手枪钻1.jpg / D/ d; D1 b5 r! l

# _, H3 P1 |2 [. A% n9 F
. I1 A( f$ Q. d

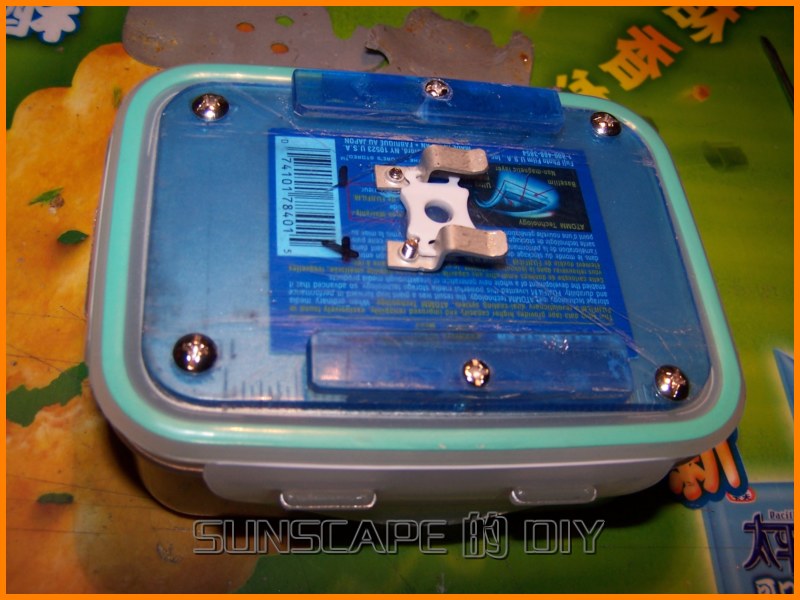

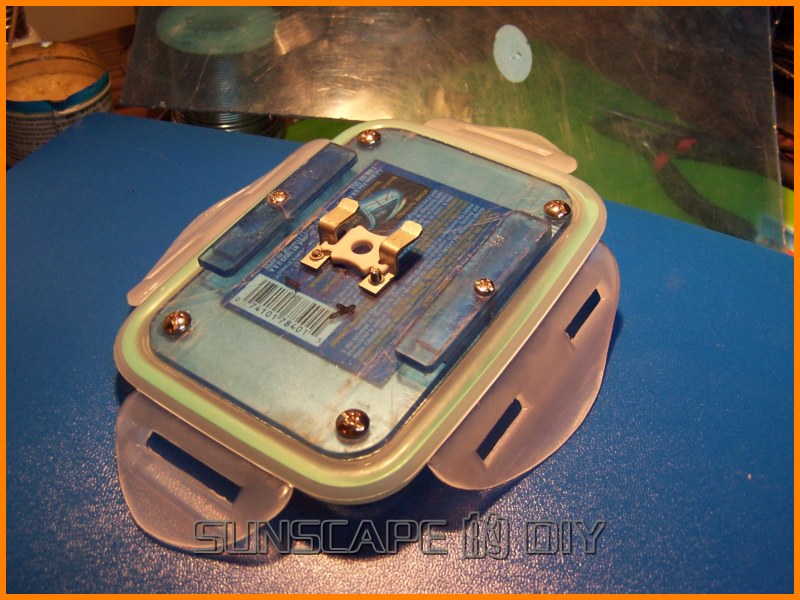

4 s- W$ M  F4 D- z/ K: I, g% d本来买这种卡口的饭盒想把盖子固定在电钻上,懒了还是借用电钻原来的接口,把饭盒盖子改造了。原来的盖子稍软,锯了一块活页夹的塑料底板加固,又举了4个小塑料条做滑道,有点费劲# O$ M. N. H2 U( r4 T
% o+ r# k; T6 Y/ O6 r, b! ]7 a  U2 v# w

* @# S0 v4 A  q  a( @3 c
" U& b# q8 ]0 F8 e7 ^# f5 n2 B; Z- X2 b) G5 {$ G+ ^+ Y

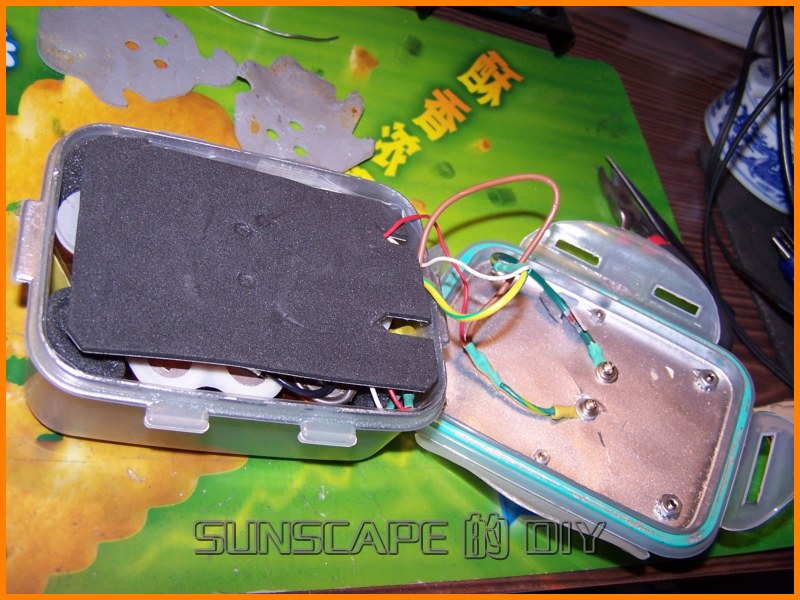

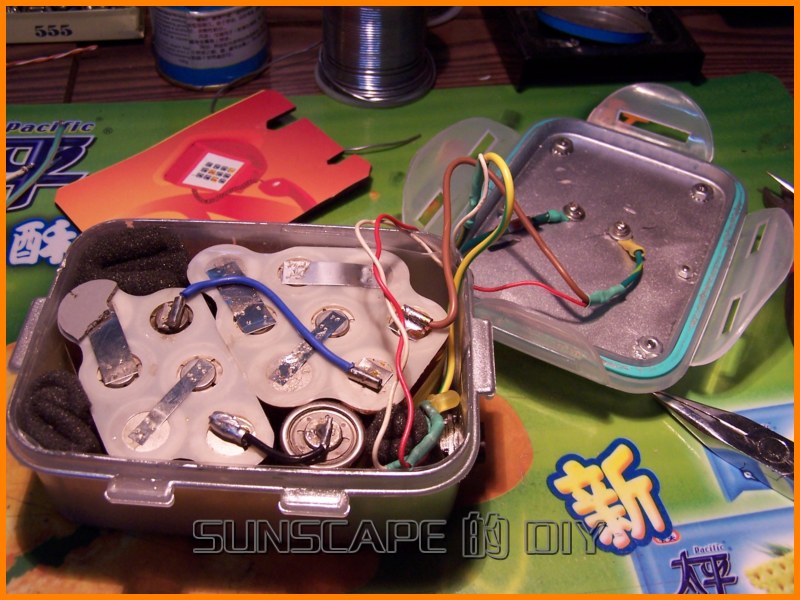

电池组是本坛西岸提供的,产地墨西哥8个一组,超值的东东呀:lol盒子四周围了一层透明塑料条(用衬衣领子的包装)放入电池组,加好绝缘层(鼠标垫),扣好盖子,盖子的两个电极之间加塑料快防止短路。基本成型了放在一边充电(电池盒内置充电指示灯)
5 @+ I$ T# k2 x5 b2 l9 j% f, b. n, l. j  ?2 A& m
电钻006_.jpg 电钻007_.jpg 电钻008_.jpg 电钻009_.jpg 8 B) j! e7 P0 g6 K! ~+ }4 }
- a% a* }5 l( H% f% T
[ 本帖最后由 sunscape 于 2007-5-22 16:31 编辑 ]
 楼主| 发表于 2007-5-22 15:57:05 | 显示全部楼层
原帖由 动力前线工具行 于 2007-5-20 01:51 发表0 k# y/ G1 H% O1 J0 m. A- V/ s
我见有2个发光二极管与小电筒,不会是测光用的吧 ?当光敏二极管接收的光越强,二极管发光的灯越多...等开谜底...

$ w* t, g# y- v# {0 T9 z1 F: D# P! h" F  ]# S; }+ {; M
' W$ m( k/ h9 |2 H( M( W- G) @
小李那里尽是新鲜玩意,我可不会做那个
 楼主| 发表于 2007-5-22 16:10:13 | 显示全部楼层
原帖由 狂狗追魂 于 2007-5-18 23:08 发表
0 o% L0 M0 ?6 I3 i& M8 N该不会是打算用旧硬盘来做磨刀的砂轮吧

7 \3 a/ Y- P/ f: `$ j, R3 F- ]
+ V1 D. K9 z1 ~/ u + w; l- I( L7 \2 @' T) y$ i7 ?
有驱动硬盘电机的方法吗?我有好几块旧硬盘闲置占地呢,正好能用上
 楼主| 发表于 2007-5-22 16:21:05 | 显示全部楼层
接下来做电钻的照明灯,先声明效果不满意,还需改进; Q2 f2 L& z8 R+ V: ~% D7 t7 }
2 [1 X5 {2 |5 y/ J; C6 V/ i

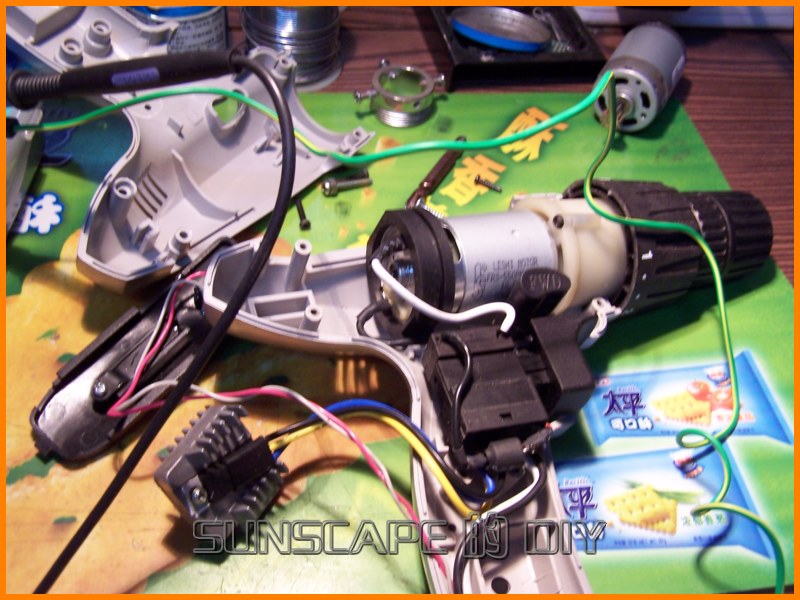

# s" F; L5 i! c- y把电钻肢解大卸八块 电钻010_.jpg & M3 M. r7 }, _: M* v2 [

% q: v! Q# t  f" ]. w, M7 }$ d. i$ X: T' ~  X; q1 [) f

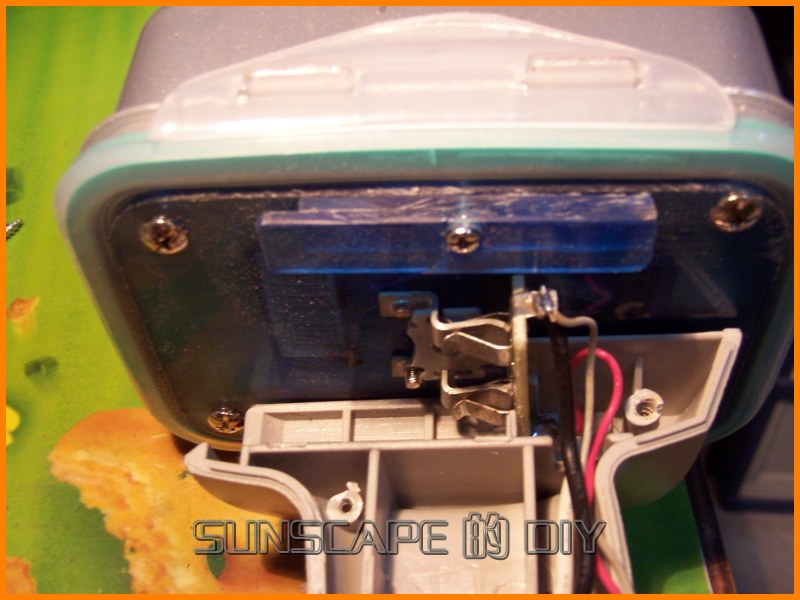

先把电池盒插进滑道,调节电极到能够紧密接触。 电钻011_.jpg
4 @# v1 b- j8 y) ?6 [+ n
4 j1 H: y( Q6 E

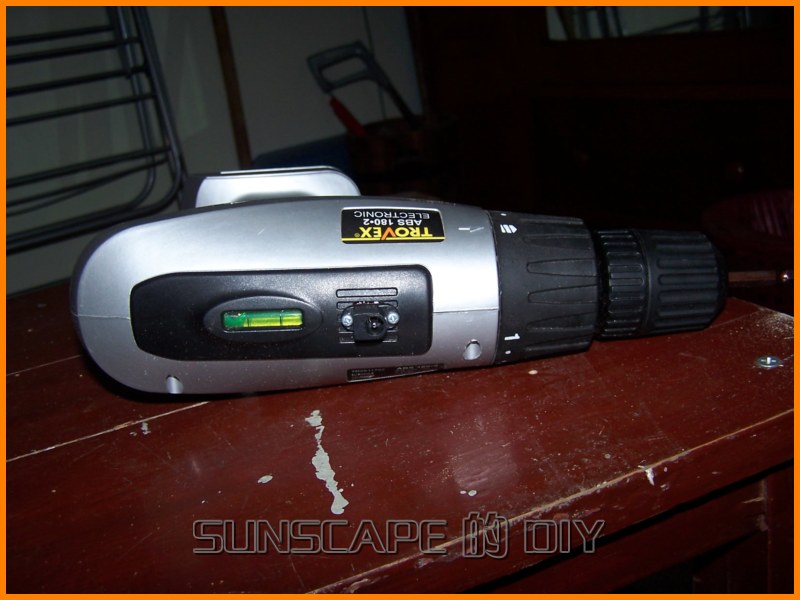

: M" `" l" Y) f( D然后在电钻上边开孔装了一个电源插座连接到电池触点。 电钻013_.jpg 9 W2 X- f* F! D: R" _: s

3 p3 N4 w3 F* ^1 `# S, y
* V' W' y% G/ l( m9 j4 s# B小手电用降压后的5V供电,把灯泡烧了,最后换了白色LED,做了简单的15mA限流电路供电,亮度不是太好。 电钻017_.jpg
4 v+ b( ?+ t. N4 X5 k9 C( k
 楼主| 发表于 2007-5-22 16:24:36 | 显示全部楼层
最后上两个照片

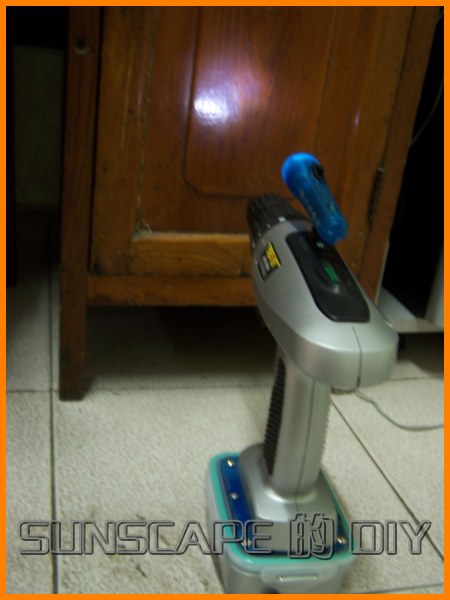

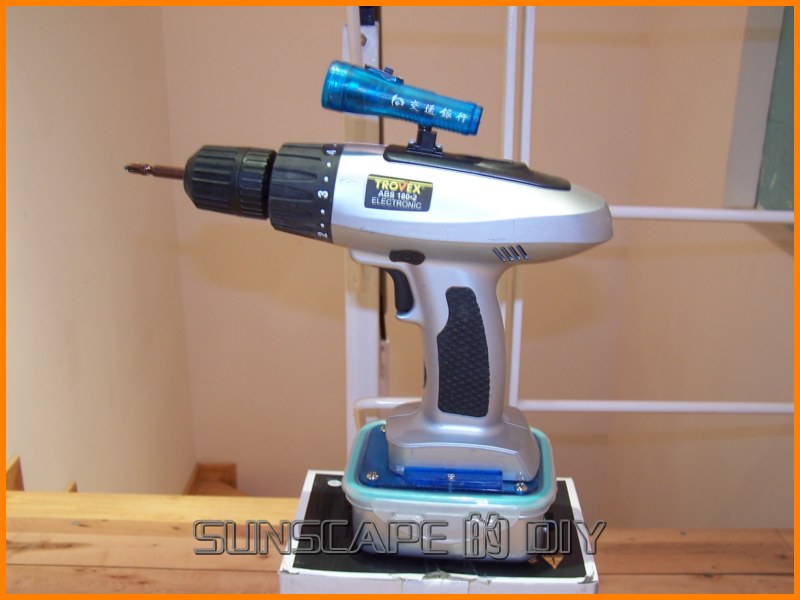

9 F, d7 w$ T. w8 i! i5 M, f# N1.照明灯的角度不好,太高了 电钻014_.jpg
: x  M8 d+ i. Y/ Z! V
) ^& h; S2 i! @: ^# h" F. T

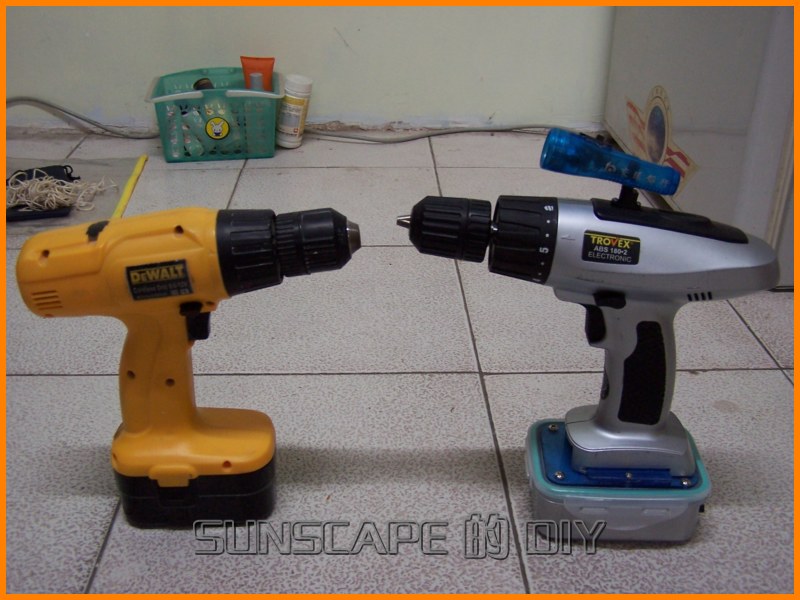

7 ?$ ]7 j: D0 d. }2.近期改造的两个电钻合影 电钻015_.jpg
, S& `, ?6 n( M+ o6 t. l( L) n. J4 I3 A) r1 k
[ 本帖最后由 sunscape 于 2007-5-22 16:28 编辑 ]
 楼主| 发表于 2007-5-22 16:27:27 | 显示全部楼层
原帖由 binbin2000 于 2007-5-19 00:26 发表0 r6 J0 U% x# f
第一张图是18V电动工具(最大的可能是得伟的钻)的外接便携式供电饭盒。但如果猜对了您做这个东东有点多此一举,因为您有买饭盒的钱都可以买个18V的电池盒了,把SC电池拼进去就行啦。
" M% k  B7 f) I+ Z8 T+ R2 K" ^6 Z第二张图可能是您为饭盒电 ...

7 s: x3 G$ {# C, s8 w! z7 m% r5 S) S3 G+ J! m
7 J  Y6 A, \8 v3 c/ C  S
BINBIN打击我了- c2 N. T, r8 s
告诉我那里有单独电池盒卖?我买的饭盒是一套3个12元,只用了中号的。
发表于 2007-5-22 22:21:43 | 显示全部楼层
你可真了不起,除了木工还会这手儿。
发表于 2007-5-22 22:25:07 | 显示全部楼层
原帖由 木工发烧老崔 于 2007-5-22 22:21 发表! C8 v' y* Y6 F, |5 C/ k8 R
你可真了不起,除了木工还会这手儿。
8 a6 n! u. g# p1 q1 I) K& v
老崔也很了不起,不仅木工知识丰富……好多老师傅不上网,不能传授大家知识,老崔非常值得我们敬佩
发表于 2007-5-22 23:55:23 | 显示全部楼层
哈哈,太有才了,好像所有人都没猜出来,哈哈~~~~~~~~~~~~~
 楼主| 发表于 2007-5-23 10:56:33 | 显示全部楼层
回复 #27 木工发烧老崔 的帖子3 x$ K; J) M4 ?8 T* A2 r" A# F
最近没有木工作品,厉兵秣马为以后木工做准备9 s8 C# L6 h7 a, l$ |8 J; O0 f* l
* w' J9 e2 h1 n( O1 l& x6 I$ A4 |
回复 #28 太阳鱼 的帖子! o+ c% e: r3 n
严重同意,我跟老婆说了老崔的故事,她也很是佩服呢0 H/ N! b0 \+ k- Y/ C! ^: {  J
1 A4 q: a# Z8 V1 T1 T& {4 C+ m
回复 #29 严丝合缝 的帖子- X* v$ W# O; s, F* s0 w. J: o
没才出来?那是四不像的东西了
