一个锤子【贴钢八角锤】

嫦娥大叔

一匠难求 发表于 2019-05-13 20:06
4 q; n5 o+ K* k0 z1 R) @卖一把锤子就够买一辆共享单车了，多卖几把锤子就能买一辆电瓶车了。

" J3 e2 ^# w% C0 H楼主有车的，我们只要锁好停在外面的电动车就好了

来自安卓APP客户端

嫦娥大叔

从心出发也挺好的寓意，但是合在一起就不好了

来自安卓APP客户端

JohnnyWei

不好意思，要泼点冷水，铁锤的锤面不能太硬，特别是锤硬物的时候，硬碰硬是不行的。

sjsj

请教贴钢锤有何优点？需要这样费工费力贴钢。

小叫驴儿

不错！想买一把略表支持，麻烦楼主告知联系方式，谢谢！加油！

Tony0373

JohnnyWei 发表于 2019-05-13 22:50
不好意思，要泼点冷水，铁锤的锤面不能太硬，特别是锤硬物的时候，硬碰硬是不行的。

/ b0 r/ [( t2 `) L8 D* F! |# r6 l3 E接触的日本锤不多……但是我测量的两个锤头的硬度，都在64以上，有人肯定的说，日本锤用碳钢，正常情况下碳钢的淬火后硬度应该就在60多，45号工具钢55到58，所以，我就追求到日本的硬度。但是，又有很多人还是建议我降低，所以，现在的硬度60左右。不知道，您怎么理解。

来自苹果APP客户端

Tony0373

小叫驴儿 发表于 2019-05-14 00:33
不错！想买一把略表支持，麻烦楼主告知联系方式，谢谢！加油！

' N( Y" ~' U2 f' a下次，您可以私信我。

来自苹果APP客户端

Tony0373

小叫驴儿 发表于 2019-05-14 00:33
# i/ x/ w% n7 O8 @6 s不错！想买一把略表支持，麻烦楼主告知联系方式，谢谢！加油！

感谢！我会再接再厉。

来自苹果APP客户端

Tony0373

sjsj 发表于 2019-05-14 00:07
请教贴钢锤有何优点？需要这样费工费力贴钢。

贴钢锤的有点……减震吧。特别是大锤子，太小的，应该感觉不出来。我并没有考虑这些……就是模仿日本的做……前面也做过全钢的。木工锤，金工锤有点区别。关于到底为什么贴钢……说头很多，好像还有早起日本钢铁匮乏一说？不是太确定吧……现在，可能是体现传统工艺价值吧。我知道的，仅此而已了。

来自苹果APP客户端

Tony0373

嫦娥大叔 发表于 2019-05-13 22:49
从心出发也挺好的寓意，但是合在一起就不好了

“怼”这个字，算是尊重朋友的建议吧。对于Logo，我觉得不是太重要。

来自苹果APP客户端

LN玉树临风

Tony0373 发表于 2019-5-14 05:09
接触的日本锤不多……但是我测量的两个锤头的硬度，都在64以上，有人肯定的说，日本锤用碳钢，正常情况下 ...

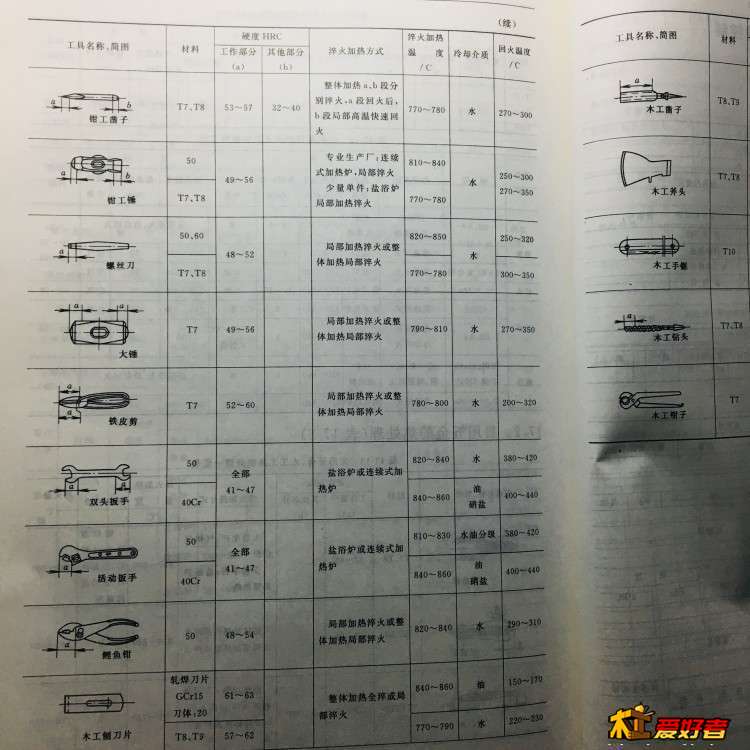

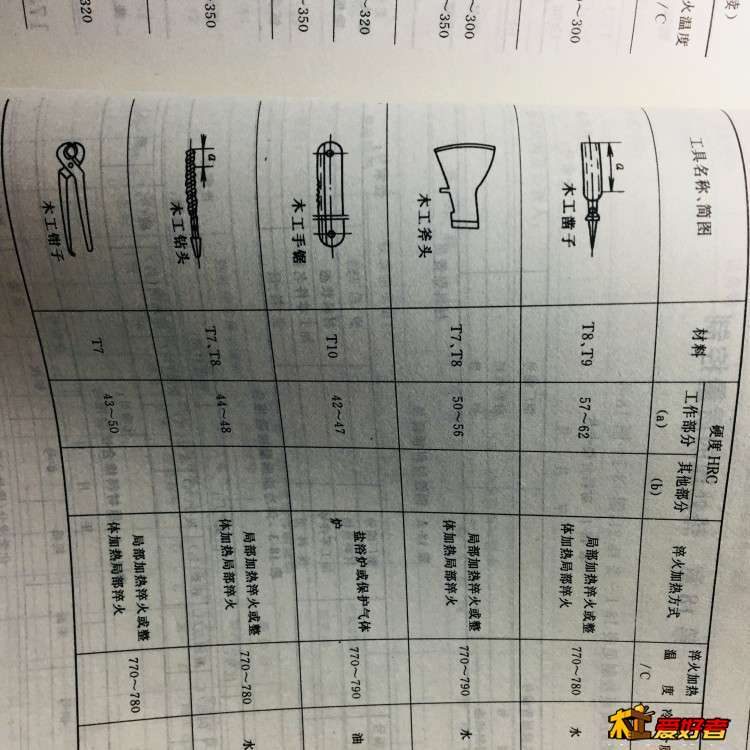

    做的不错劳心费力了，45号钢钢厂都叫‘草包钢’，45号钢不属于工具钢，属于碳素钢中碳钢，大的通用范围叫‘碳素结构钢’，一般的做轴类零件居多，大杂烩的物件很多很多，锤子的标准材料是碳素工具钢T7，硬度参考图片，锤子的硬度在HRC50左右是最合适的，否则容易崩，除非就是一直打木头，这辈子不用力用手抚摸那种。至于说金属的热处理硬度高与低，有利有弊，硬度上去了，韧性下来了，脆性增加了，硬度下来了，韧性延伸率提高了，脆性也就降低了。每一种工具的热处理都是硬度和延伸率的有机结合才有实用价值，T7的工具钢到了HRC60就不适合砍切打砸了，很脆很脆的。如果不理解参考下锉刀,，锉刀的硬度是HRC60-62，你用锉刀做个扁铲或者其他工具试试，几下就裂的掉渣了。热处理手册里面的数据都是根据全世界发达国家的数据总结而来的，代表了这些工具的真实数据，请做参考吧。
) n. n- c8 E# Q1 L8 X    贴钢锤子真心不理解，因为分段热处理不是难事，局部淬火很简单的。至于你说的纯铁，钢材含碳量在0.2以下的热处理都没硬度。真正实用的钢含碳量都在0.3以上。0.2-0.3之间的都是渗碳再淬火的工艺，比如说齿轮，需要表面硬中间韧性好的工件。

Tony0373

LN玉树临风 发表于 2019-05-14 05:49
    做的不错劳心费力了，45号钢钢厂都叫‘草包钢’，45号钢不属于工具钢，属于碳素钢中碳钢，大的通用范围叫‘碳素结构钢’，一般的做轴类零件居多，大杂烩的物件很多很多，锤子的标准材料是碳素工具钢T7，硬度参考图片，锤子的硬度在HRC50左右是最合适的，否则容易崩，除非就是一直打木头，这辈子不用力用手抚摸那种。至于说金属的热处理硬度高与低，有利有弊，硬度上去了，韧性下来了，脆性增加了，硬度下来了，韧性延伸率提高了，脆性也就降低了。每一种工具的热处理都是硬度和延伸率的有机结合才有实用价值，T7的工具钢到了HRC60就不适合砍切打砸了，很脆很脆的。如果不理解参考下锉刀,，锉刀的硬度是HRC60-62，你用锉刀做个扁铲或者其他工具试试，几下就裂的掉渣了。热处理手册里面的数据都是根据全世界发达国家的数据总结而来的，代表了这些工具的真实数据，请做参考吧。
6 l9 z- `& o% ^8 Y    贴钢锤子真心不理解，因为分段热处理不是难事，局部淬火很简单的。至于你说的纯铁，钢材含碳量在0.2以下的热处理都没硬度。真正实用的钢含碳量都在0.3以上。0.2-0.3之间的都是渗碳再淬火的工艺，比如说齿轮，需要表面硬中间韧性好的工件。

你真像我的一个技术员朋友！关于这个硬度啊……我也不知道应该怎么说了……买过我锤子的人，从来不纠结我的硬度……反而……所以，以后就我用硬度适中来代替吧。我对标号，是真的记不住。能做锤子的钢，太多了……其实，我对硬度，也没有改念……我觉得仅仅是个数字。太专业的学术性问题，我也考虑过，但是真的去做的时候，老师傅们说话都难听，他们说，那你去看书自己做吧，找我干啥？所以，我最终的理念就三条，1做好，2无条件做好，3还是做好。哈哈哈……真实的加工是生活，这个平台，仅仅是交流。

来自苹果APP客户端

LN玉树临风

Tony0373 发表于 2019-5-14 06:14
* g$ q6 O9 C2 I: r+ e3 B& ?5 A你真像我的一个技术员朋友！关于这个硬度啊……我也不知道应该怎么说了……买过我锤子的人，从来不纠结我 ...

      也不知道我的回帖起到了什么作用，但愿是积极的，看你的回帖我没感觉到，技术就是技术，哗众取宠牺牲一些指标追求一些指标真的不可取。如果连基本的工艺性无法满足的话，那做出来东西就是不合格的。锤子不能打崩、扁铲后腚要是软的、汽车轮毂不能开裂、、、、这些都是基本的知识，基于安全性的基本常识。
: {9 ~7 z0 {+ m       不遵守基本的金属材料热处理工艺，总是强调‘独门绝技’祖传的，这些都是忽悠人的把戏，现今社会这些吃不开了，没看日本的陶瓷技术已经赶超我们了吗？跟我们学习的，人家回去总结后温度控制更精确，配方更加数字化，成分分析得更加准确，配比都做到数字化而不是凭感觉，人家的制品比我们的更规矩，各行各业都是如此。
      正规工厂化制作都有操作员，技术员、工程师，还有工艺员，缺一不可，为的就是控制产品质量，而不是100个师傅，做的千奇百怪，技术不是艺术，只能有限的发挥，不能无限的创造。
3 O% L: k" D' K3 }) l9 q- I
3 U# e( X0 i. u

LN玉树临风

Tony0373 发表于 2019-5-14 06:14
你真像我的一个技术员朋友！关于这个硬度啊……我也不知道应该怎么说了……买过我锤子的人，从来不纠结我 ...

    不知道我的回帖起到了什么作用，我不是来砸场子的，因为你还没热处理，但愿起到积极的作用，而不是消极的，你就差说我是书呆子，纸上谈兵了。
  R6 S6 P: c! C/ ]3 ~' ^     技术就是技术不是艺术，技术只能有限的调整，艺术可以无限的发挥，独门绝技、祖传这些都是忽悠人的把戏，基本的金属材料热处理规范要准守的。锤子不能打崩、扁铲后腚要软的、汽车轮毂不能裂开这些都是基于安全考虑的，这些都是基本常识，而且是强制性必须遵守的规则。
     至于说锤子的材料，含碳量在0.5-0.7之间可能有一些选择的品种，基于不同使用环境，比如打石头的大锤、工厂的8磅锤子，可以做些选择。唯一不变的还是硬度，因为硬度HRC55以上脆性极巨增加，就不是打击类工具的硬度范围了，这是基本的常识-一年级的。

& p9 g9 `1 `" X; m' `6 F& `, S

汴梁小李

LN玉树临风 发表于 2019-05-14 07:06
    不知道我的回帖起到了什么作用，我不是来砸场子的，因为你还没热处理，但愿起到积极的作用，而不是消极的，你就差说我是书呆子，纸上谈兵了。
" O( i* h: b$ C6 v     技术就是技术不是艺术，技术只能有限的调整，艺术可以无限的发挥，独门绝技、祖传这些都是忽悠人的把戏，基本的金属材料热处理规范要准守的。锤子不能打崩、扁铲后腚要软的、汽车轮毂不能裂开这些都是基于安全考虑的，这些都是基本常识，而且是强制性必须遵守的规则。
     至于说锤子的材料，含碳量在0.5-0.7之间可能有一些选择的品种，基于不同使用环境，比如打石头的大锤、工厂的8磅锤子，可以做些选择。唯一不变的还是硬度，因为硬度HRC55以上脆性极巨增加，就不是打击类工具的硬度范围了，这是基本的常识-一年级的。

, p* x/ z1 F% S$ `8 X; X" [你这本是什么书？金属工艺与热处理？

来自安卓APP客户端
