论坛达人：木雕速度慢如何选刀具？有毛刺怎么处理？

hupo99

* }/ f5 ^- q! J3 ~; \8 p
  这几天翻看了论坛的一些入门帖子，自己也动手做了一下，我的主轴是2.2Kw
  本次ArtCAM灰度图生成刀路，平底尖刀，刀尖0.1，步距0.09，深度3mm(2.2Kw直接一刀切小菜一碟)，速度1200。这刀的步距，我看距坛友一般是设为0.05，但为了快速我把步距设到0.09，实际上雕出来的还是很平整，见下图。
  没有矢量化刀路，没有开粗，直接干，这么大的图不怕大家笑话，用了7个半小时左右。
  哪位坛友是做雕家具、雕沙发上的花纹木雕的，想请教几个问题：

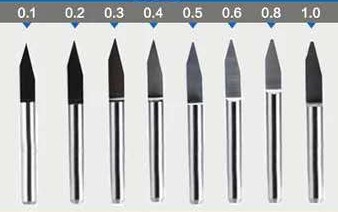

  1、是不是刀尖0.1的精度过细，家具比如沙发上的木雕，应该不会用这么细的刀尖吧！感觉精度没必要这么高，速度因为步进小，也会很慢。想问一下坛友们在生产环境中用哪种刀？步距多少？

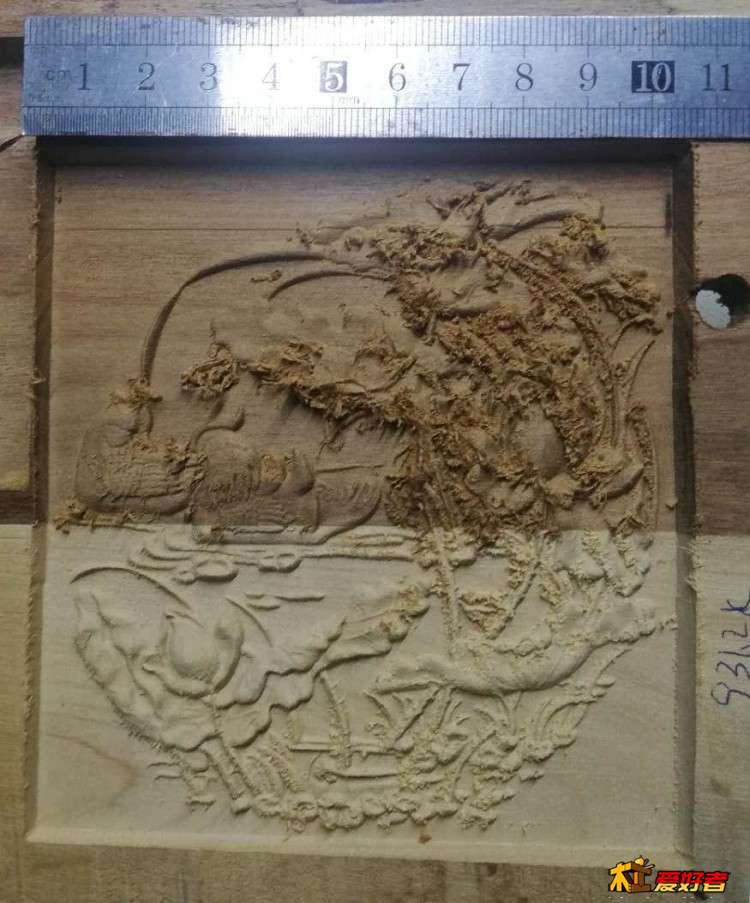

2、这次不小心，X轴刀路和木纹平行了，见下图“长了好多毛”！我感觉在实际生产中，也做不到百分之百和木纹垂直吧？因为有些木纹它就是弯曲，甚至有回路的，必然有些地方和刀路就是平行的。坛友在生产环境中，是怎么做的呢？

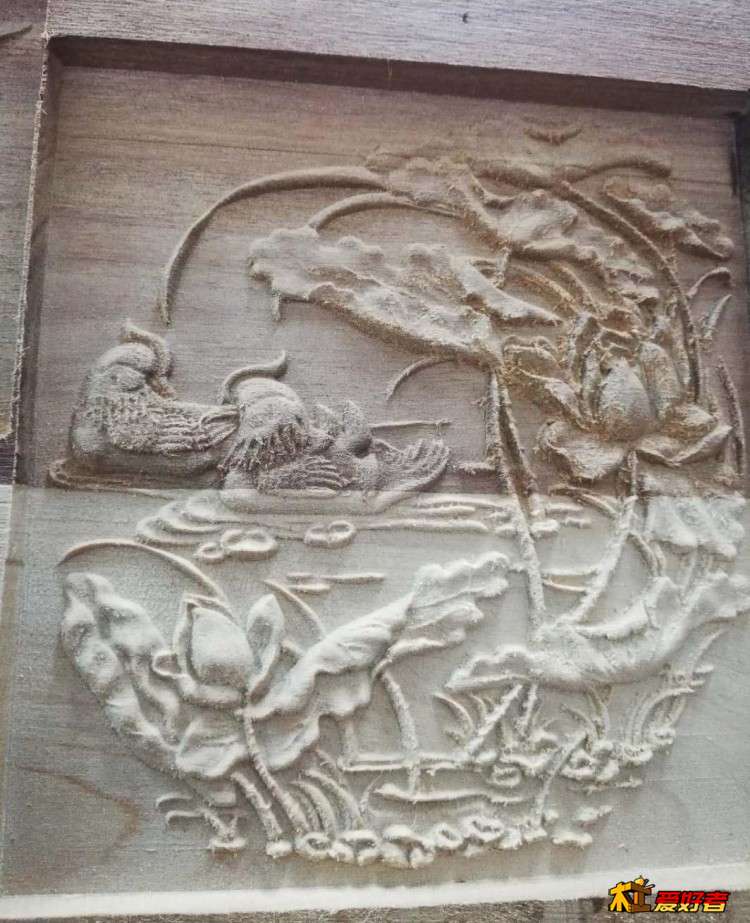

! G6 h3 t3 N% K5 s! [3、我用美工刀，把纤维处理了一下，见下图，过程蛮痛苦的，不知道有什么妙招？用小电磨装个磨针来磨吗？

3 F2 x4 L% t& v


! v2 S, b$ L! N& \
' }- i! j9 Y$ l* d2 u4、我看了一下论坛，有坛友说实际生产环境中，很少厂用ArtCAM。是不是ArtCAM灰度图加工的方式本身就是最慢的，坛友们说用矢量方式是最快的，目前厂里面的生产环境是用灰度图还是用矢量的方式？

+ W2 V" b1 B" a2 [1 Q以上问题想请教一下大家，谢谢达人们赐教。
: t- m) T* t  x" s  c2 e

0 T8 V6 p$ {+ {2 E




- }: `! j$ J  x

hupo99

- B6 @$ `' ]! |* T" f6 C: ax轴我是20丝杠的，导程好像是5mm。电机是60步进电机，用了3:1的皮带轮，电机转3圈，丝杠转1圈。最大速率只能设置不超过400，不然就丢步了。目测现在x轴带动加工件的速度也能达到1秒1cm左右。但感觉电机转的速度挺慢的，不应该这么慢呀，还有很高的空间。各种细分从1到64都设置过了，细分低了，抖动太大，速度也慢呀。目前x轴脉冲数是80，驱动细分是64，，，是不是弄反了？应该给细分小一点，脉冲数大一点？这东西是不是有计算的，多少才合适呢？

573617818

刀具选择还是得看尺寸和图的精细程度，我一般400*600MM浮雕都是用D6-30-0.6的平底尖刀，最大用过刀尖1MM的，还是得看图的细节吧，要求不高怎么快怎么来，毛茬只要不是顺纹和木料潮湿基本没有.

573617818

至于你说的软件问题，广告和镂空花格基本都是矢量图，都是CorelDRAW或者CAD，结合一些编程软件（文泰，精雕）做出来的。浮雕的话矢量图没法做啊，矢量只能做出阳雕！浮雕还是要用”精雕“或者”AC“

hupo99

573617818 发表于 2019-5-11 23:26
至于你说的软件问题，广告和镂空花格基本都是矢量图，都是CorelDRAW或者CAD，结合一些编程软件（文泰，精雕 ...

6 v, l# `8 T& T- k谢谢大侠指导。在本坛《ArtCAM已凉……》一文中，11楼说道：至于ARTCAM么，可能是我水平不够，接触不到那个层次。反正我从来没有见过一家木雕厂，或者一家加工厂用这个软件。基本都是用JDPAINT，ARTFORM,SURFMILL,POWERMILL,还有一些用UG的。

9 F( I  v; u9 ?( `5 f7 e
573617818大侠您目前搞家具木雕，也用AC吗？


9 M8 b% t) q6 \, _8 S) W+ Q8 E
0 i" }% l5 ]( y  c2 c" R2 N. q《ArtCAM已凉……》链接地址：http://www.zuojiaju.com/forum.php?mod=viewthread&tid=850561&highlight=ArtCAM%D2%D1%C1%B9

6 I  r0 y$ z! ^0 y3 f$ K' }+ D: b
, a! B! z3 l0 M/ y
7 Z; e& P/ O+ R* c

hupo99

573617818 发表于 2019-5-11 23:19
' F3 r3 [# p" |$ `; r$ W刀具选择还是得看尺寸和图的精细程度，我一般400*600MM浮雕都是用D6-30-0.6的平底尖刀，最大用过刀尖1MM的 ...

D6-30-0.6的平底尖刀，淘宝敲什么关键字呀，没搜到。您常用什么牌子的，能推荐一下吗？

D6应该直径6mm,30应该是刀尖夹角了，，，， 剩下就是不知道哪个牌子的性价比好一些了，也想入手试试，， 谢谢大神！
* ?: D. a  ~: Y+ d" X( s

573617818

hupo99 发表于 2019-5-11 23:31
3 ]4 S; @3 U4 Q) o谢谢大侠指导。在本坛《ArtCAM已凉……》一文中，11楼说道：至于ARTCAM么，可能是我水平不够，接触不到那 ...

完全看编程的人习惯，我给我们市家具厂做浮雕都是用的AC完全足够用（AC不需要后处理其他软件都需要后处理文件才行，转换很罗嗦，1分钟搞定的事情能弄个3～4分钟），精雕可能更好些但年龄大了没心思再去学习了，AC足够了，当然新入门的我都是建议学精雕！至于你提到的这个帖子里11楼说的这几个软件JDPAINT是精雕，其他的几个都不适合浮雕（都有了解过），UG我也用了很久但我不认为UG适合做浮雕，UG编程很繁琐而且很多界面是英文的，基本都是UG画图PM编程，他提到的这几个软件除了精雕都不适合家具厂用！
/ e+ b, d' A9 L' G  b% m

573617818

hupo99 发表于 2019-5-11 23:34
% h% `  j: x7 D1 a- q6 sD6-30-0.6的平底尖刀，淘宝敲什么关键字呀，没搜到。您常用什么牌子的，能推荐一下吗？

D6应该直径6mm ...

6 e; a' j2 R8 J6 R2 i: g3 f* \& o& jD6是直径6MM，30是全角30度，0.6是刀尖直径，刀具真心没法推荐，淘宝上买的刀具只能是看运气，同一个品牌的每个批次质量都不一样，有条件还是自己买进口刀棒和磨刀机自己弄吧，沪豪和威特都用过很久，运气不好一块板子断个4—5把刀都是常事，运气好刀刃都变黑了也不断

寻根源

量产一般用0.4的刀。重叠0.15.到0.2都正常的。

快乐流淌

家具厂用0.8的刀也很正常。一个是看图的精细程度，像楼主第一个我就用0.3的，速度快、不容易断刀。还有一个刻完用电磨打磨一下，像小一点儿的用猪毛马毛羊毛轮，效果更好

qq7426

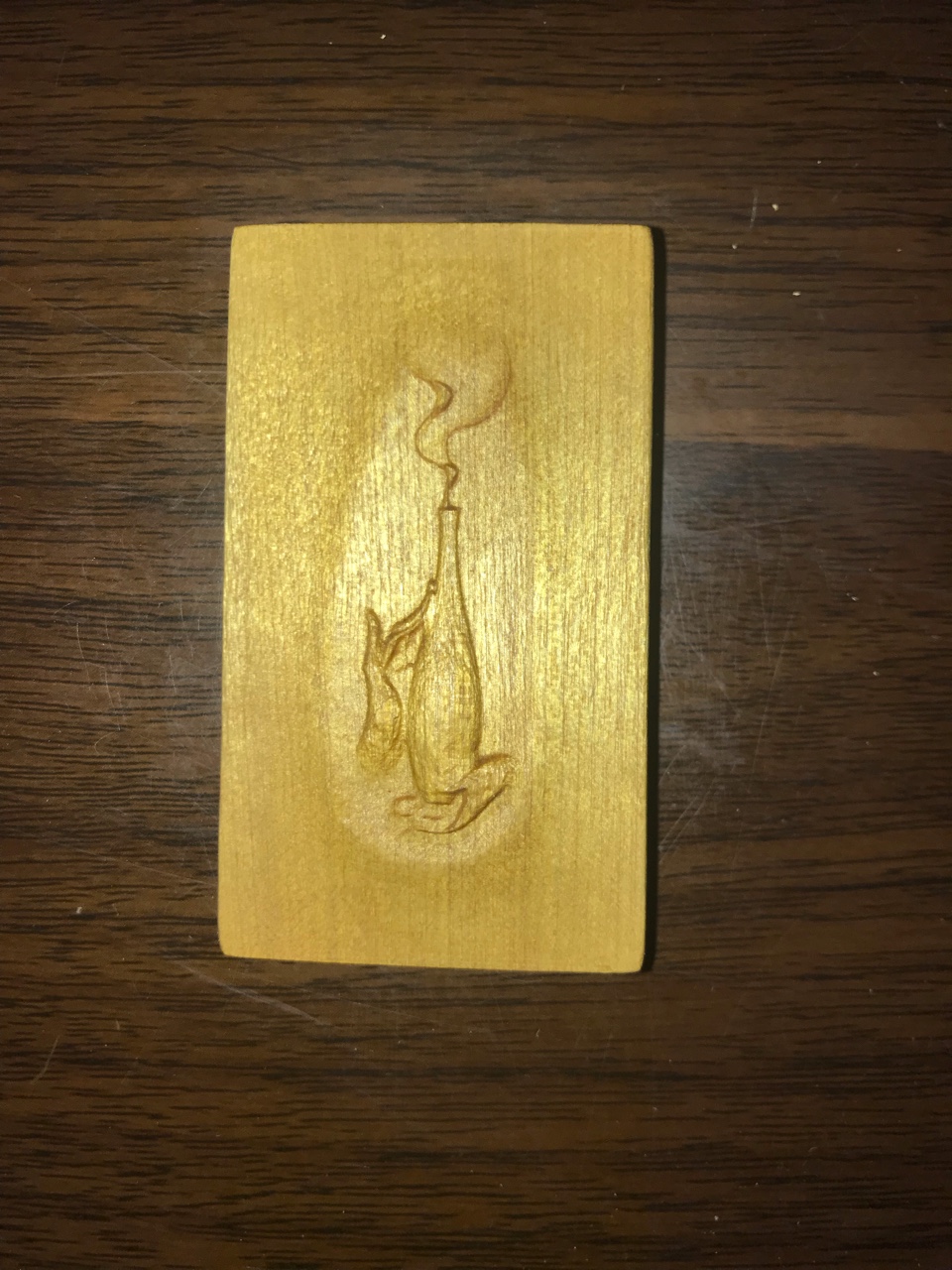

看花纹精细。我给儿子做小刀。3.175球刀都能走精了。没试过这么大的件。但想原理应该一样。用洗衣服的板刷刷一下，比美工刀刮强多了。还有，精铣时，感觉不要平行横走或竖走。这个根木纹理估计有关。45度斜走试试。我的纸片机，只试过一个一刀切的46牌，还把机搞废了重新买零件换了。所以看不出效果对比。下图是一刀切45度走的惟一一个。只用平时刷牙的软牙刷刷了点蜡上去。还有一种他们说的打磨，用尼龙的，具体叫什么忘记了。没那夹持工具。也就没关注。听说抛光效果不错。问几个大神，他们都知道

夏润琦

qq7426 发表于 2019-05-12 08:04
  n. v+ t2 W. y/ P$ C7 E7 s3 u5 \看花纹精细。我给儿子做小刀。3.175球刀都能走精了。没试过这么大的件。但想原理应该一样。用洗衣服的板刷刷一下，比美工刀刮强多了。还有，精铣时，感觉不要平行横走或竖走。这个根木纹理估计有关。45度斜走试试。我的纸片机，只试过一个一刀切的46牌，还把机搞废了重新买零件换了。所以看不出效果对比。下图是一刀切45度走的惟一一个。只用平时刷牙的软牙刷刷了点蜡上去。还有一种他们说的打磨，用尼龙的，具体叫什么忘记了。没那夹持工具。也就没关注。听说抛光效果不错。问几个大神，他们都知道

" E9 X; X4 p1 l杜邦丝打磨吗？各种粗细都有嘿嘿嘿

qq7426

夏润琦 发表于 2019-05-12 08:18
( S2 z3 Z7 ?: {% {. K杜邦丝打磨吗？各种粗细都有嘿嘿嘿

0 y) \: h$ B% \7 s! l/ f对，对

WWL1215

可以做到百分之百和木纹垂直，或者45度，平行木纹都会有毛刺。
