大神，帮忙看看暖气片的管路布置是否合理

DIY初学者之一

thefive 发表于 2019-5-11 09:10
换管可以，原则上别换同径的就行，具体换多长多粗你问卖管的就行，大品牌管都免费测量免费设计免费测压的。 ...

是的，北侧可能会冷。所以想在北侧多加几片暖气片。

DIY初学者之一

xroc 发表于 2019-5-11 05:51
1 I: r) F( P4 ]- `9 J& m7 k7 ?4 n暖气片要串接。
建义地暖。

2 Q5 `- J2 K& h地暖是最舒服了。主要是考虑到家里可能经常没人。可以随时关闭暖气片。我是在重庆这边，用燃气炉供暖。串联可能后边暖气片不热了。
  |2 I" O" V8 o) p+ Z& L* o5 Y! f# f

DIY初学者之一

xyh0523 发表于 2019-5-10 23:36

谢谢，这应该是串联工艺吧。
/ T" U) w7 X8 h& V( H0 h

Dai200436

你可以把卧室的暖气片放在门后面，测量了一下，卧室门后面的宽度是可以放开厚度为10cm的暖气片的，这样就不占用其他地方的空间了。每路暖气片最好用章鱼分水器进行并联式送水。可以在X宝上搜索关键字：分水器。

! x: ]# Q9 O+ }  }3 d% K# \/ R

木作学徒

DIY初学者之一 发表于 2019-05-11 12:50
我还一直以为回路越短，热损失越少，效果也越好。看来我的想法不一定对啊

" `! L$ m: J5 k不是的 你现在的布局循环系统不好 改为串联热循环更好

来自安卓APP客户端

木作学徒

我在新疆伊犁  如果你是这个地方的可以免费帮你改暖气

来自安卓APP客户端

scxj

  e# j" N4 e2 x( D/ r5 V( T+ \9 [

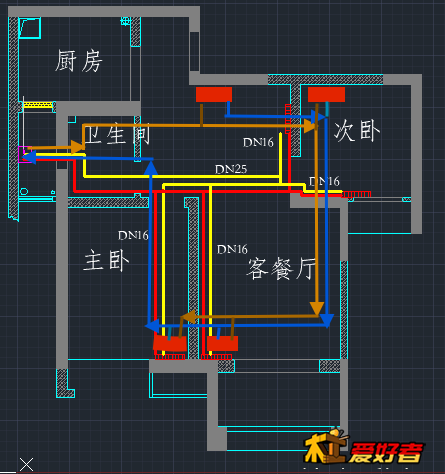

: ?0 o6 D1 Q0 y) n# Z+ g我觉得暖气管应该先经过北房间最后到南房间，温度才方便调控，所以把“并联同程”布置成下图这样才好，而且支管应该选20的，16的肯定过细了。楼上说的用“分水器”控制每个暖气片的叫“八爪鱼”方案，就是由锅炉通过分水器，向每个暖气片分别引出一对热水管和回水管，然后可以分别控制每个暖气片的热水量大小或管闭，这是最好的布管方案，单是也是最费管子最费工程量的方案。
也可以如楼上说的一根管串联所有暖气片，就是主管加阀门后直接进首片暖气片，首片出水管再进次片...依次经过所有暖气片后回到锅炉，并且在每个暖气片进出口之间再并一段管子且中间加阀门，调节这个阀门和主管进暖气片处的阀门可以改变每个暖气片的热水流量或关闭，这种方案最省管子和省工，但是通常效果也最不好。
; N" |" l5 g8 C1 ~
0 H, x' Q  w. U! w
: ~+ F9 N  q2 f) K& h( w3 u4 M' x

DIY初学者之一

scxj 发表于 2019-5-12 15:19
% L* g- ]0 p7 c我觉得暖气管应该先经过北房间最后到南房间，温度才方便调控，所以把“并联同程”布置成下图这样才好，而且 ...

2 e4 F5 l1 l, N非常感谢您的建议

DIY初学者之一

木作学徒 发表于 2019-5-11 23:29
* u# w! R9 j1 i2 h8 V$ e1 f我在新疆伊犁  如果你是这个地方的可以免费帮你改暖气

4 G" r% e0 V: c' Z! D4 O谢谢，我在重庆这边。
