请教3D打印机调试

lanyan1973

第一个问题限位不管用，按下限位机器也能动，接的NO，主板（乐积X）设置也是NO；第二个问题，我想把热床左下角当做工作原点，以X为例，在控制屏幕上点X-，到它不再动的时候，手动把喷头移动到左下角预定的位置，行程设定290，然后点动X+和X-，喷头就在这个范围内运动，YZ也是这样弄的，这么操作对吗？

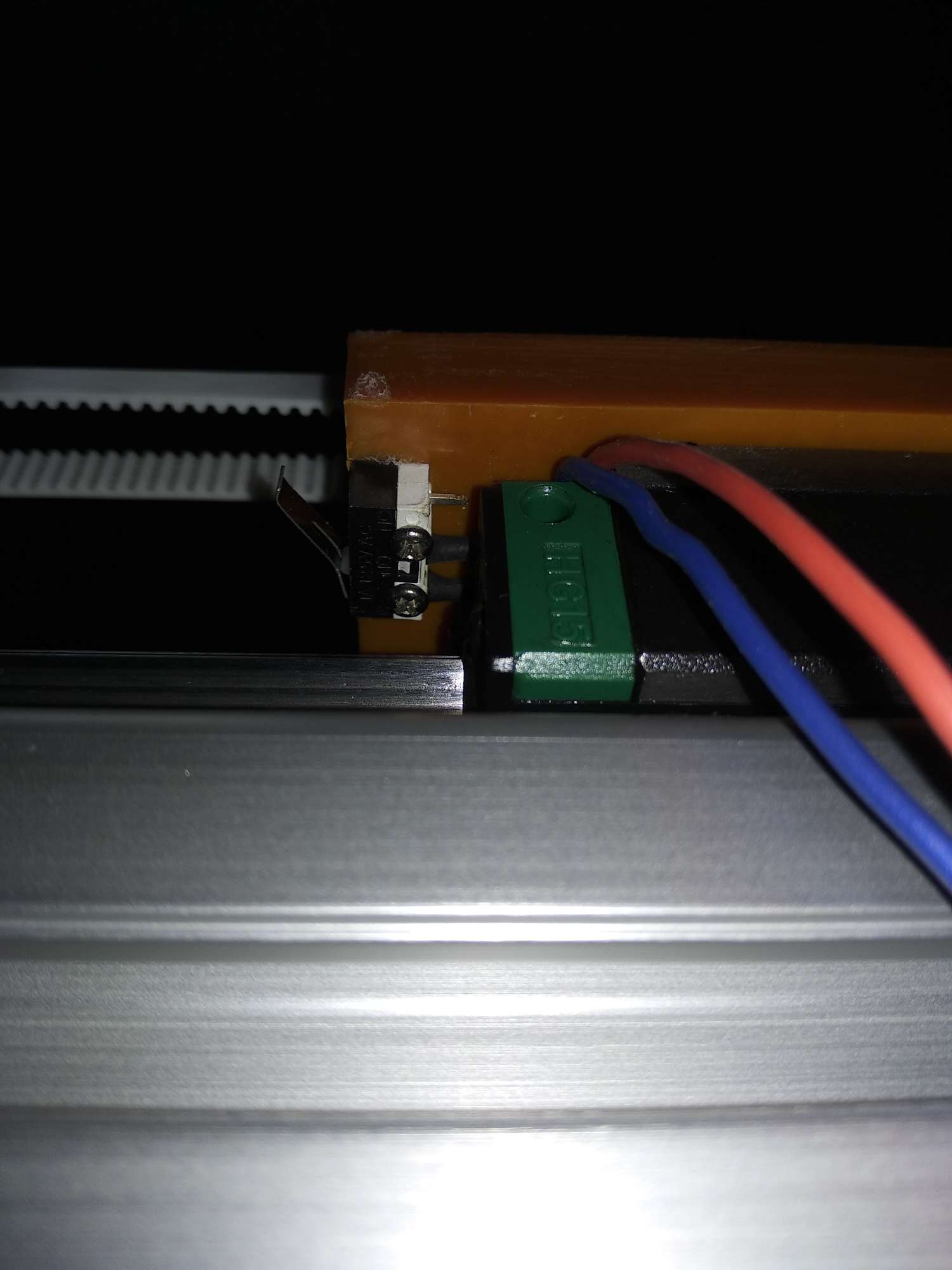

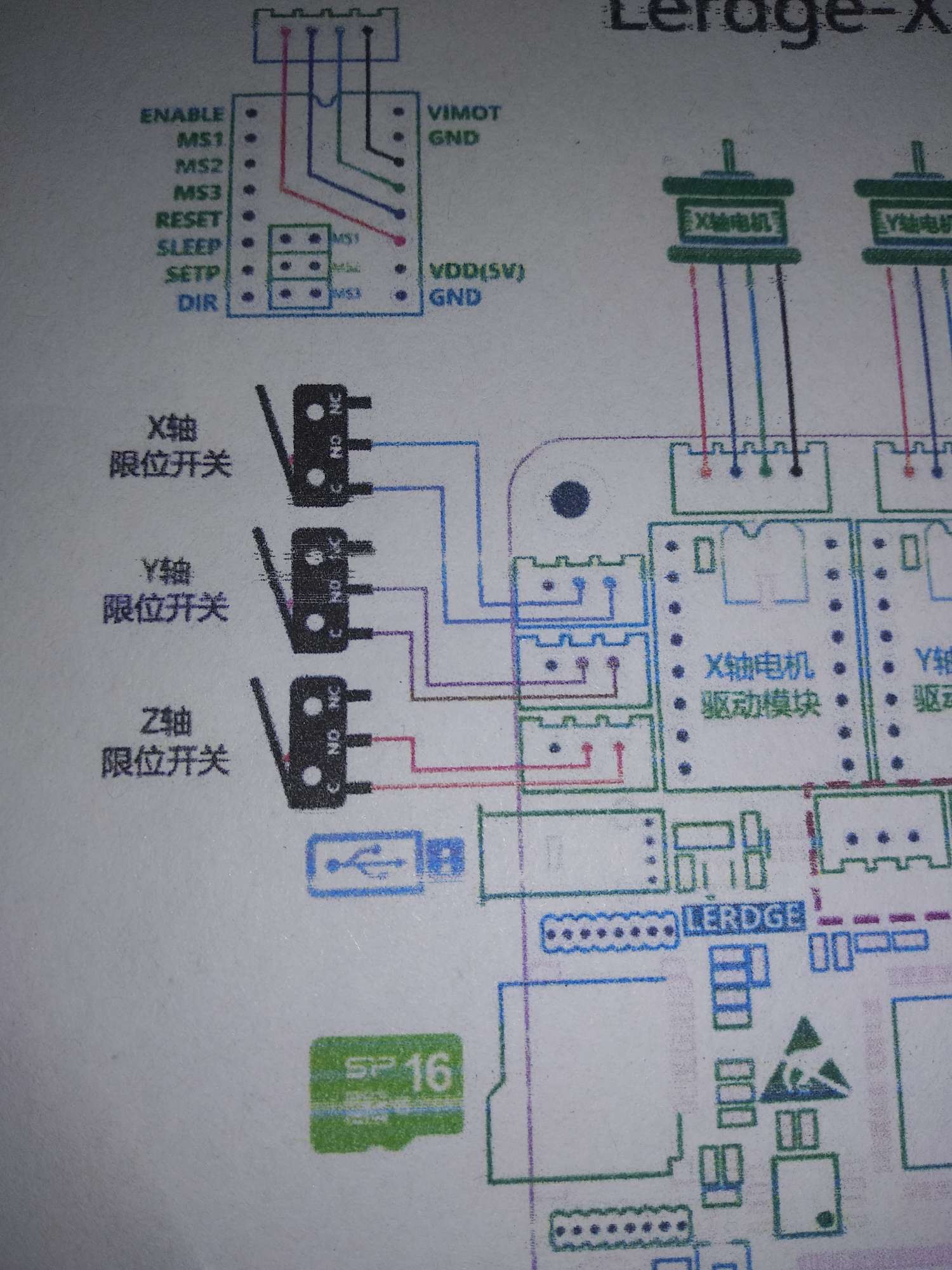

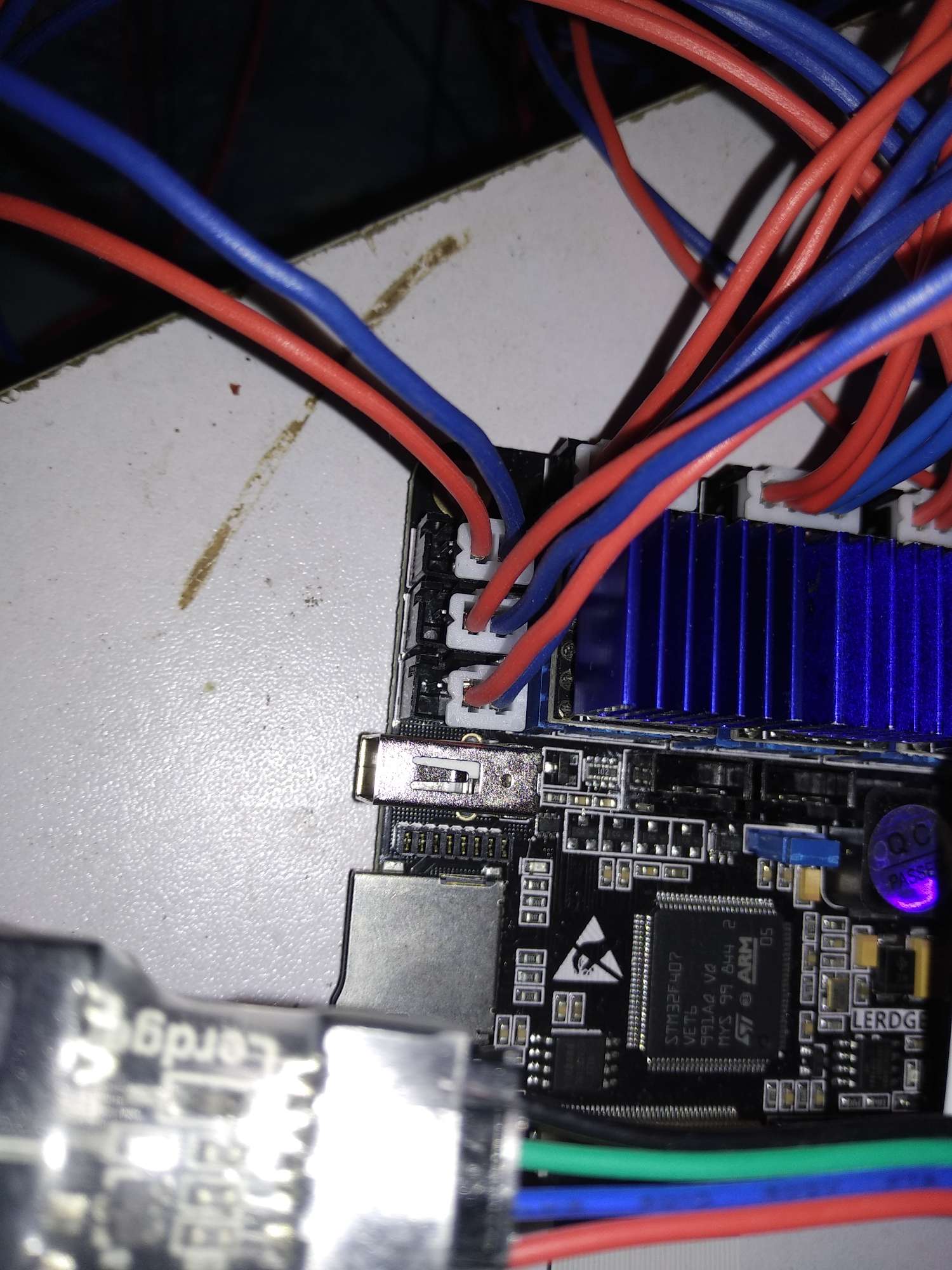

% I& v9 K0 L' H3 S3 W: }( @这三张图是限位
( j' X5 w. q, T+ a8 E0 H
5 l. b* J7 J4 E$ `) g; Q
( S! b. r6 J. w9 L7 J# y- l' A) P
2 @& x1 M. p5 z" }( Q# N

来自安卓APP客户端

lanyan1973

@雕刻机之神 指点一下呗

来自安卓APP客户端

dun129

3d打印机的原点必须是要由限位开关触发确定的，并不是手动把喷头移动位置确定，最大方向的距离也就是+方向可以输入行程确定（以原点在机器的左下角来说）。所以说3d打印机必须要搞好限位开关才能正常运作

来自安卓APP客户端

lanyan1973

dun129 发表于 2019-04-30 11:32
* c; y$ U. G; e6 `- t' b3 L3d打印机的原点必须是要由限位开关触发确定的，并不是手动把喷头移动位置确定，最大方向的距离也就是+方向可以输入行程确定（以原点在机器的左下角来说）。所以说3d打印机必须要搞好限位开关才能正常运作

5 l* t* s& m2 i+ |8 L' \" `/ V2 Y我装了限位开关，但是按下也不起作用。要是原点由限位开关确定，那我的都白装了

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 11:46
我装了限位开关，但是按下也不起作用。要是原点由限位开关确定，那我的都白装了

1 J8 f  t8 w( g, j; R你限位开关装在哪个位置？机器是什么机型？主板_限位开关设置是否正确？

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 11:46
我装了限位开关，但是按下也不起作用。要是原点由限位开关确定，那我的都白装了

* o& l9 W: e' ^& y- Y0 i/ G你想左下角为原点，哪么你的xy限位开关都应该装在左下角，也就是x0y0的位置

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 11:46
我装了限位开关，但是按下也不起作用。要是原点由限位开关确定，那我的都白装了

主板～限位开关设置，xy都应该是min

来自安卓APP客户端

lanyan1973

dun129 发表于 2019-04-30 11:49
你限位开关装在哪个位置？机器是什么机型？主板_限位开关设置是否正确？

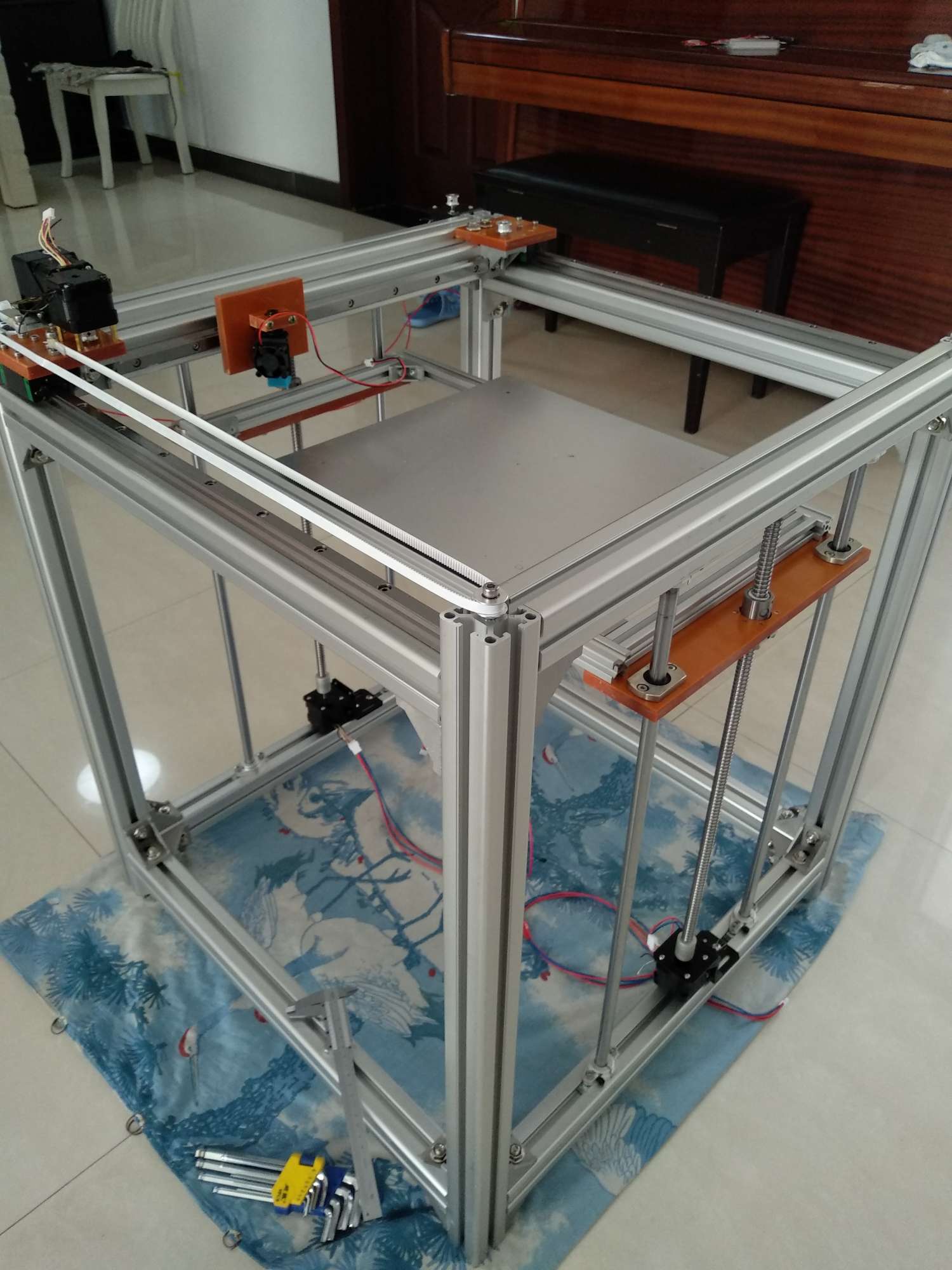

. m, u+ [) d6 v$ [. y+ q7 a我就把限位开关装在连接板上了，一边一个并联，设想的是碰到两端的型材就作用，跟我雕刻机一样的装法。主板是乐积X，限位都接的NO，应该是常开吧

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 11:56
我就把限位开关装在连接板上了，一边一个并联，设想的是碰到两端的型材就作用，跟我雕刻机一样的装法。主板是乐积X，限位都接的NO，应该是常开吧

5 z) k% [6 O6 d  g3 z  v* ]; p: B, s8 i8 J每轴装一个限位就可以了，切片软件设好机型，行程就可以了，没必要装两个。你看看主板限位设置是不是min，还是点xy－是不是往左下角走

来自安卓APP客户端

lanyan1973

dun129 发表于 2019-04-30 12:07
每轴装一个限位就可以了，切片软件设好机型，行程就可以了，没必要装两个。你看看主板限位设置是不是min，还是点xy－是不是往左下角走

1 X- e5 i4 }+ J我一直以为限位开关是为了防止撞机而必需的安全装备呢，这么说来在打印机上它是用来定位的，我这么理解对吗？而且只是原点需要，另一个方向不需要。

来自安卓APP客户端

lanyan1973

dun129 发表于 2019-04-30 11:52
主板～限位开关设置，xy都应该是min

& F$ b. E2 ~1 \4 B. l8 {, ~那个Z轴呢？MAX还是MIN？

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 12:12
3 b$ L& D( C" ]- m4 g6 F4 M5 n我一直以为限位开关是为了防止撞机而必需的安全装备呢，这么说来在打印机上它是用来定位的，我这么理解对吗？而且只是原点需要，另一个方向不需要。

是的，3d打印机是以触发限位确定原点的。你主板是乐积的只要设置正确就不用怕会撞机了，主板行程设置好就行了。

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 12:14
0 c9 D: }, h( Q# f% H9 _那个Z轴呢？MAX还是MIN？

5 L' q& y! P( k4 ?8 U0 S/ r近喷头端是原点的话也是min

来自安卓APP客户端

lanyan1973

dun129 发表于 2019-04-30 12:19
是的，3d打印机是以触发限位确定原点的。你主板是乐积的只要设置正确就不用怕会撞机了，主板行程设置好就行了。

非常感谢回家我开始改限位开关。看来我是一开始就方向错了，限位开关的作用理解错了

来自安卓APP客户端

dun129

lanyan1973 发表于 2019-04-30 12:21
非常感谢回家我开始改限位开关。看来我是一开始就方向错了，限位开关的作用理解错了

不客气，知无不言。以后雕刻的问题还得请教你
