变频器如何设置外接段子启动和模拟量（0-10v）输入空制

心佛即佛

印钞机 发表于 2020-03-26 16:54
变频器我是都设置了，包括AI1的频率来源为端子，就是不成功

查变频器上电压电流控制跳线是否在外部输入电压状态。

mara99

印钞机 发表于 2020-3-26 15:28
我跟你一样的状态，怀疑这个AI1只能接电位器，接不了上位机

& [/ V) M* Y; O$ x4 J是吧，同样的接线，维宏模拟量控制的很痛快，M3就实现不了模拟量调速，输出电压一直是7.8V这样，怎么调电压都不会变化。
1 o4 j' y" S$ O! c2 |$ g

心佛即佛

印钞机 发表于 2020-03-26 16:54
$ l% b2 q% o$ L- ?( m变频器我是都设置了，包括AI1的频率来源为端子，就是不成功

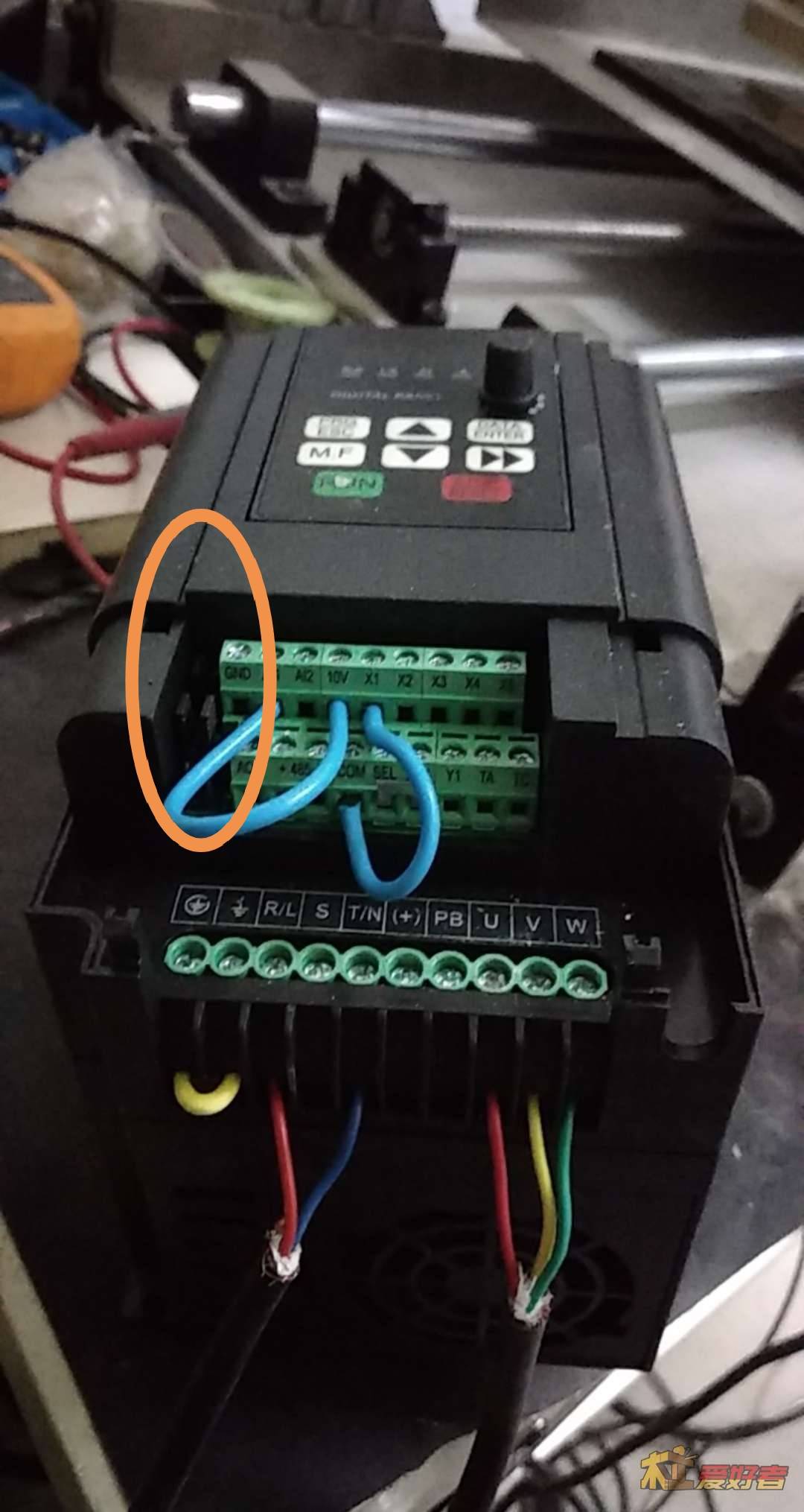

查查说明书如何设置跳线，再看看红圈中是不是跳线插头。
! J6 e$ n2 O7 W; |, S

印钞机

心佛即佛 发表于 2020-03-26 16:57
查变频器上电压电流控制跳线是否在外部输入电压状态。

, s' Z! z0 v: C6 r( n这个精锐的mk100变频器，它的跳线只决定电流还是电压输入，已经确认过了

印钞机

mara99 发表于 2020-03-26 17:12
是吧，同样的接线，维宏模拟量控制的很痛快，M3就实现不了模拟量调速，输出电压一直是7.8V这样，怎么调电压都不会变化。

* R( p0 v- l( X% g& b/ W( Y) p) D. r我用的609控制器，你用m3要设置

印钞机

心佛即佛 发表于 2020-03-26 17:19
查查说明书如何设置跳线，再看看红圈中是不是跳线插头。

8 k$ |' f% d0 t% d- h! V, X8 G% C确认过了，ai1电压输入

mara99

印钞机 发表于 2020-3-26 17:22
我用的609控制器，你用m3要设置

1 L& R7 p+ F! D  W( |: r4 G那继续做功课，
  n- ^. v: @6 G8 P

pzw83

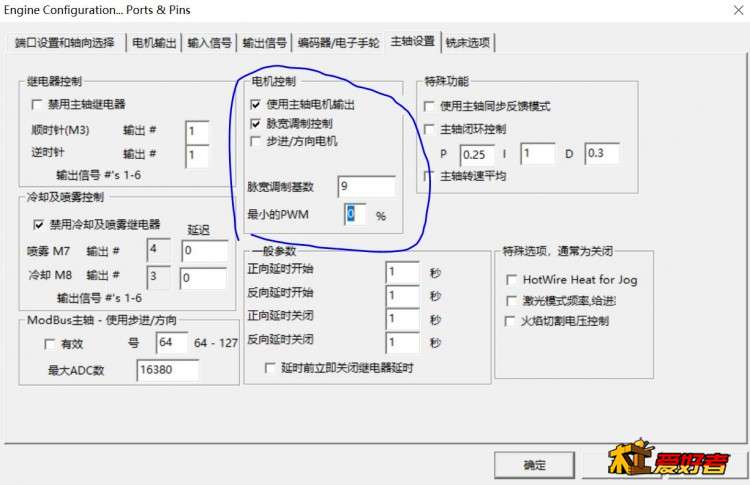

; s5 p* q$ _3 o+ X, P这里设置好没？
5 D& [  u( m% H* y

做吸塑

mara99 发表于 2020-03-25 19:48
我只接成功启动和停止，模拟量无法成功调速，0到10伏的电压无变化。

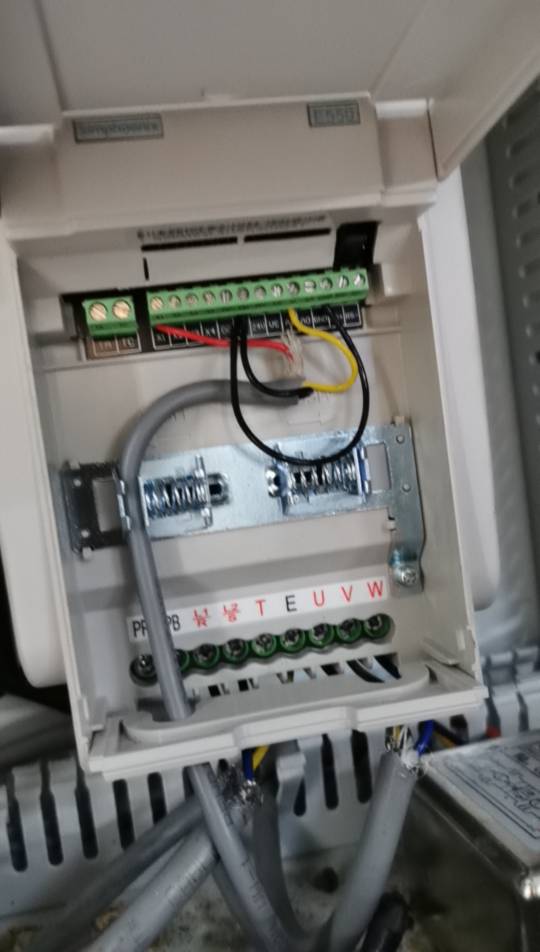

我也这样，后来查了一下明白了，变频器和上位机的那条com和dng短接行下就可以了

做吸塑

做吸塑 发表于 2020-05-31 02:11
我也这样，后来查了一下明白了，变频器和上位机的那条com和dng短接行下就可以了

一开始一直1.几伏的模拟量，现在上10了，一开始等于模拟量没有对地，
6 G* M, s! P" j* W

liu4682123

印钞机 发表于 2020-3-26 17:21
6 X8 }# I2 `0 C( z. O+ b& q这个精锐的mk100变频器，它的跳线只决定电流还是电压输入，已经确认过了

大佬，他家的变频器咋样，感觉价格高
2 q  }4 ]4 x/ m) E6 z2 T' [

印钞机

liu4682123 发表于 2020-10-06 09:43
大佬，他家的变频器咋样，感觉价格高

- }; T9 d3 q$ @. A自己玩图个省心，用台达吧
