工具DIY-3：充电钻变心了

piggybac

原帖由 sunscape 于 5/16/2007 20:32 发表
; _) r+ i5 i' A% C. [/ e
. f, L6 U: u% Y4 i5 B

国内比较好一点的SC电池是环宇吧？镍氢的就不知道了，现在搞到了几块锂电等待测试:smile

( N' b; O1 s- L! o+ o9 [7 L4 v
我早就试过用锂电池了，除非你用最新的能支持大电流放电的型号，否则根本不行，虽然够笔记本用，但对电动工具来说，还是太小了。我曾经搞到一堆18650的锂电，几乎都没怎么用过的，做成18V电池组给我的Ryobi电转用，但明显动力不足，而且电池用了没多久就全损坏了。你要有兴趣，可以试试。新型的锂电能行，但价格惊人，而且需要充放电芯片来控制，比较麻烦。

sunscape

原帖由 无鳞鱼 于 2007-5-16 23:39 发表
( o+ }: U# P  {+ k! [8 u楼主的得韦不像是真的，看塑料的颜色和光泽，不太对！被忽悠了吧！

2 }. B" J1 T+ \' U) b+ X2 s
! @4 Q) Z/ J% |' G/ j5 P9 I
无鳞鱼果然是行家，我自己打印的的标签贴在工具上满足虚荣心蒙外行的，被你识破了

sunscape

原帖由 panxiaosen 于 2007-5-16 23:53 发表
$ h+ t* }+ I/ z- Y: n; @
  l; L/ I) I2 I+ r& r/ M$ D哈哈 我不是这个版的版主,删不了的。你可以自己删的，编辑那个帖子，然后选中左下角的 删除本帖 然后点发表回复就可以了

4 u: W, Q' p2 q+ h2 L7 o那也感谢又学到一招，现在好多功能不会用真惭愧！piggybac斑竹帮我删掉了
昨天你说的测试容量，我想用CT的317+431电路恒流放电，电流选在C/10=150mA，这样测试可信吗？想听听你的建议。谢谢

sunscape

原帖由 piggybac 于 2007-5-17 09:43 发表
) l/ L5 [8 E/ d2 w' z" v. l
& A: {- v: L, m# ~: }
我早就试过用锂电池了，除非你用最新的能支持大电流放电的型号，否则根本不行，虽然够笔记本用，但对电动工具来说，还是太小了。我曾经搞到一堆18650的锂电，几乎都没怎么用过的，做成18V电池组给我的Ryobi ...

- {: `3 }% |0 `6 {" P
% F/ w! R9 z- [. Y" F5 v- N
版主建议的是聚合物锂电吧，放电电流大但是成本很高。

. {* z' k# L6 ]; H8 n, w0 G我买的都是锂离子的电池，连续放电电流3-5A，和保护电路有关。打算并联加大电流，但是串联充电比较困难，3串电路价格还好接受，4串以上的太贵了，正在想法解决这个问题。
+ G* N7 l, K, U+ _
3 P" N- i/ l- P1 y; z; v" v不过看了您说的影响电池寿命，有点打退堂鼓了。

piggybac

原帖由 sunscape 于 5/16/2007 21:53 发表
* U  D: p9 C2 t; M' i

$ r' _. U& {: ^/ e: i8 d
$ a9 M$ v" x1 N# a2 z版主建议的是聚合物锂电吧，放电电流大但是成本很高。
) B6 A% Z& G5 D1 ~0 n
: w6 y' @3 f& W' o# h我买的都是锂离子的电池，连续放电电流3-5A，和保护电路有关。打算并联加大电流，但是串联充电比较困难，3串电路价格还好接受，4串以上的太贵了 ...

+ B& x; Y9 ^# L, f如果你并联使用，并且能达到20A的放电电流，我想应该没问题，只是这时体积太大了。我没有并联使用，应为要放在原来的电池盒子里， 而且也没有18V的从放电保护电路，所以寿命大大缩短。

sunscape

原帖由 piggybac 于 2007-5-17 23:02 发表
如果你并联使用，并且能达到20A的放电电流，我想应该没问题，只是这时体积太大了。我没有并联使用，应为要放在原来的电池盒子里， 而且也没有18V的从放电保护电路，所以寿命大大缩短。

% ~8 B1 q) F( J# |1 c- a2 y
感谢版主，不一定并联那么多锂电达到20A吧？我的LJ充电钻用单组18650锂电，保护电路大约是3-5A的样子，手转一下夹头就能工作，所以工作电流大约是3-5A以下。2组锂电并联，除非特别快的按下开关都能启动，就是说电机起动电流在10A左右。当然我的充电钻太LJ，好工具力大电流要求也高。
0 ]0 \/ r9 H! @5 k8 C
版主你说的“没有18V充放电保护板，所以寿命大大缩短”，估计是没有放电保护导致大电流放电影响寿命，那么怎样充电呢？总之用锂电确实麻烦，电池、保护电路、充电器、工具都要相适应才行，我呀稍后再考虑锂电了

sunscape

昨晚对电池组放电能力做了测试，手法很土
买个10A指针电流表测试电流（花了￥12，表针调到0刻度，拍照时放歪了），准备2个50W/12V汽车大灯泡做100W负载，一个数字万用表测电压
7 P2 f$ }8 i$ b4 o! R# b9 A
电路搭好了，先不解负载，电池用了几次没有充电
5 R0 z8 d3 K+ X* w$ u7 w1 Z5 `

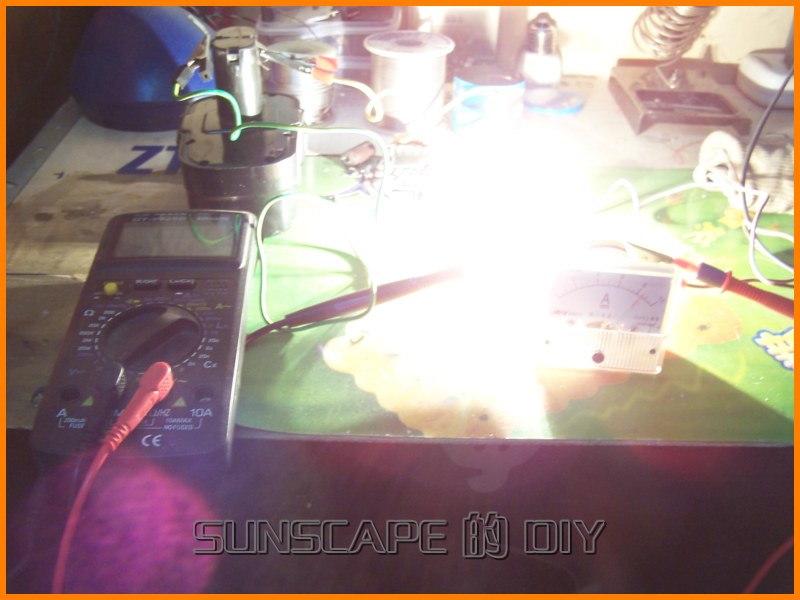

$ N+ p; O5 v/ C+ {) M1 w接通灯泡负载，电流表指针瞬间打满了，可能是灯泡冷态电阻太小。万用表数值看不清了，此后略去N张照片
# B$ y# [$ U* G1 V0 D3 ]/ ]

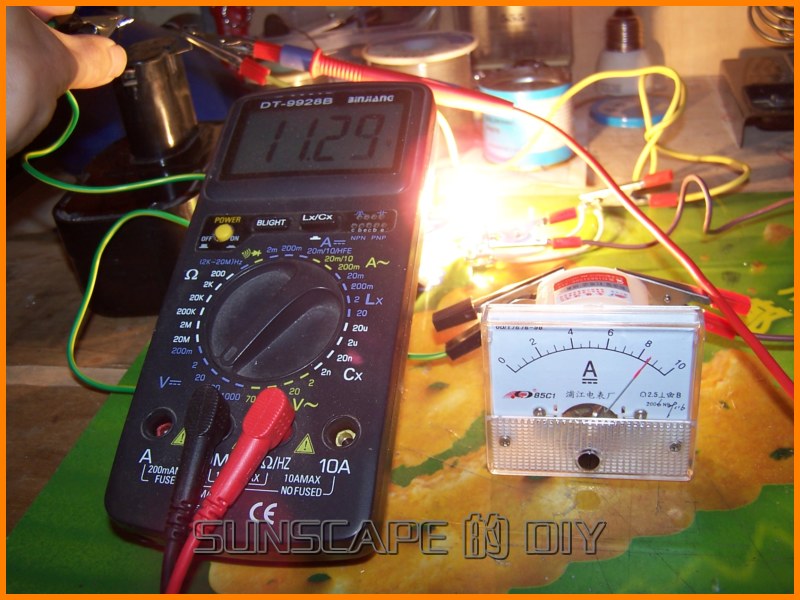

; R, d1 O$ b- t( S最后用万用表挡住灯泡，打开DC闪光灯终于拍个清晰的，牺牲电池寿命换来的。电流8.5A，电压降到11.29，灯泡功率96W，比100W小了点。
7 L1 j; o" s0 F! y8 F* S# r
4 u# Y% X$ c2 C2 s; w- q
结论：电池组瞬间放电＞10A，可以连续xx秒大电流放电但是内阻增大了。心疼电池不敢再测试了，赶紧充电做容量测试
, b3 R$ E( |7 \0 F
) ]8 ]1 Q: n1 T- X4 B. W[ 本帖最后由 sunscape 于 2007-5-18 11:15 编辑 ]

piggybac

原帖由 sunscape 于 5/17/2007 21:48 发表


# ~' J9 ?$ T  K+ i! S感谢版主，不一定并联那么多锂电达到20A吧？我的LJ充电钻用单组18650锂电，保护电路大约是3-5A的样子，手转一下夹头就能工作，所以工作电流大约是3-5A以下。2组锂电并联，除非特别快的按下开关都能启动，就 ...

我搞到的是11.1V的电池，是用于Table PC的，这边的人太浪费了，没咋用就扔掉了。拆开看有SONY的，还有Panasonic的，版主的看起来就跟我的SONY差不多。不过反正不要钱，坏了也不心疼，要自己买，得要$6一节啊。我是用我的18V的电源充电的，也没有相应的保护电路，所以肯定影响寿命，再加上大电流放电，难怪用不了多久。好在我还有十几节没用呢。

sunscape

原帖由 piggybac 于 2007-5-18 11:02 发表

% ~7 k' A/ \2 b% j5 u- k, \
我搞到的是11.1V的电池，是用于Table PC的，这边的人太浪费了，没咋用就扔掉了。拆开看有SONY的，还有Panasonic的，版主的看起来就跟我的SONY差不多。不过反正不要钱，坏了也不心疼，要自己买，得要$6一节啊 ...

$ u& c1 S0 g! v# t
( E7 z% K% B; j  e+ B1 k2 _是呀，我的锂电是sony的。11.1V应该是比较新的离子电池了，真羡慕MI能捡到这么多好电池
+ R& ^8 ~2 y4 @! m6 ]. m
7 P2 i) B/ Y7 M! u$ x0 K5 }版主你再留意不要的单节保护板和充电器吧，可以做以单节电池为基础，做平衡充电，不为别的 锂电过充有爆炸的可能，过放只是影响寿命而已。

piggybac

原帖由 sunscape 于 5/17/2007 22:23 发表

( A. H, K' ~: j

是呀，我的锂电是sony的。11.1V应该是比较新的离子电池了，真羡慕MI能捡到这么多好电池
9 |+ Z0 x+ S, ?
版主你再留意不要的单节保护板和充电器吧，可以做以单节电池为基础，做平衡充电，不为别的 锂电过充有爆炸 ...

是啊！我充电时可担心了，生怕把我们家房子给炸飞了。 我倒是有配套的11.1V的充电器，关键是没有12V的电动工具啊。其实每块电池拆开都是由三组并联的，每组三节，看样子也不是太新的型号，不过Panasonic的比Sony的容量大。

大熊

现在很多聚合物电池可以用,一帮放电在15C左右.持续放电30-40A都是小意思..就是充电麻烦点,而且充电次数基本小于500次.还有就是价格比较贵

严丝合缝

原帖由 无鳞鱼 于 2007-5-16 23:39 发表
; v7 n3 T4 D! q. a& n4 R楼主的得韦不像是真的，看塑料的颜色和光泽，不太对！被忽悠了吧！

5 V/ M2 G  T/ |
7 Q( \: g' e2 }9 g3 C+ ~" R# \( k3 X# A我严重同意，呵呵

sunscape

原帖由 piggybac 于 2007-5-18 11:30 发表
0 G# J7 u! n5 S是啊！我充电时可担心了，生怕把我们家房子给炸飞了。 我倒是有配套的11.1V的充电器，关键是没有12V的电动工具啊。其实每块电池拆开都是由三组并联的，每组三节，看样子也不是太新的型号，不过Panasonic ...

9 c. o0 H! J8 o  \7 d4 ~( c: J; z  e
买电池的朋友告诉我，他的的方法是保护与不保护保护混接，按照版主的情况就是：

3串带保护的锂电组+单节没有保护锂电+单节没有保护锂电，要求有保护的锂电质量要好于带保护的（或者容量稍微大于有保护的） ， 这样一组下来就是18V，用得伟18V充电器充电，带保护的电芯先充满，保护板起作用断掉充电电路，2个无保护电芯没有完全充满就断电了，这样每个电芯的电量差不多。使用过程也类似，如果过流了，保护板作用同时断掉无保护电芯的回路。
  E' ^) _" y7 `6 @
朋友的电池就是这样用的，我没试验过，供版主参考:smile

sunscape

原帖由 严丝合缝 于 2007-5-18 13:41 发表

) l& f+ ~  S1 i
我严重同意，呵呵

) T1 @: v' n" J3 ]
1 Q0 a, v( W+ K. ]2 s9 `0 L
9 _! h" c. M4 P! r- [呵呵，我可以很负责任的告诉你“我把自己忽悠了”:lol:lol

yxy

普通笔记本用的锂电池用在电动工具上，接在保护电路后的话，工具没劲，若是接在保护电路前，几次堵转后电池就挂掉了，所以电池的寿命很短，没什么意义。
$ q/ u% p5 M; W/ @% C; l锂电的充电器可以去东明买，几块钱一个，恒压恒流充电，单节、两节都可以充电，充电电流可调，我用着还是不错的
