没有车床，手工也要撸个欧式划线器

撒哈拉森林 · 发表于 2019-4-15 12:09:44

好漂亮！巧手！攻丝打孔有个公式；比如攻10MM丝，就打8.5MM的孔，具体需要多大的丝扣，换算一下就好了，太硬的金属攻丝，孔就要打大一些，也就大出来0.15——0.20MM足以，试试看。

ypj27 · 发表于 2019-4-15 12:26:36

手电钻水平不错，我肯定打不到中心，每次都会跑偏

铝制木头人 · 发表于 2019-4-15 12:40:53

楼主其实网上有卖治具用的轴承钢轴，带端头螺丝孔，我买了几个，还想用直线轴承做法兰，还没做。

铝制木头人 · 发表于 2019-4-15 12:41:32

ypj27 发表于 2019-04-15 12:26# \. {, |' l. s3 |- b" e# k3 C
手电钻水平不错，我肯定打不到中心，每次都会跑偏

人家有中心冲，不知道你有没有

半缘修道半缘君 · 发表于 2019-4-15 15:42:11

撒哈拉森林发表于 2019-04-15 12:09/ R5 ]: e& _5 j
        好漂亮！巧手！攻丝打孔有个公式；比如攻10MM丝，就打8.5MM的孔，具体需要多大的丝扣，换算一下就好了，太硬的金属攻丝，孔就要打大一些，也就大出来0.15——0.20MM足以，试试看。

这个学习了，长知识

nywthy · 发表于 2019-4-15 16:48:55

这个手工做的非常好！必须点赞！

零落得记忆 · 发表于 2019-4-15 17:15:58

说个不专业的建议，杆子上用阳极化做个刻度怎么样！研究研究吧！

流淌的小溪 · 发表于 2019-4-15 19:32:51

ouqixin · 发表于 2019-4-15 22:24:24

真是服了……

胡桃夹子上校 · 发表于 2019-4-15 22:40:28

only_paul 发表于 2019-4-15 06:15
! D" Y1 F6 Z+ m1 G: g% f没看出来欧式相比中式有什么特点，

刀轮在划线时比划针更加滑顺不易跳动，而且对木料有一定的切割。划针适合小零件或金属件。

胡桃夹子上校 · 发表于 2019-4-15 22:44:50

海豚-1 发表于 2019-4-15 06:57
) _# \& r# ]1 }就差刻度了！过程很详细。感谢分享。买个金属贴尺贴到那个方杆的划线器就好了。

刻度最好是激光烧上的，我这2个划线器又用划针又用笔芯还有刀轮，它们固定后的位置多少有变动，所以不如现用现量。

胡桃夹子上校 · 发表于 2019-4-15 22:50:37

铝制木头人发表于 2019-4-15 12:40
! P; T( [1 u% d- V楼主其实网上有卖治具用的轴承钢轴，带端头螺丝孔，我买了几个，还想用直线轴承做法兰，还没做。

这个轴棍应该是镀锌铁的，我还好加工，钢的没有床子加工就太费劲了，其实圆铜板也可以定做，我这个纯属干活过手瘾玩

胡桃夹子上校 · 发表于 2019-4-15 22:53:39

ypj27 发表于 2019-4-15 12:26
6 p% x3 p. X( A手电钻水平不错，我肯定打不到中心，每次都会跑偏

冲子定位，打钻不能着急，开始慢慢打，打出凹了再使劲

胡桃夹子上校 · 发表于 2019-4-15 22:57:03

撒哈拉森林发表于 2019-4-15 12:09& Y3 M0 U$ p8 z& D, R
好漂亮！巧手！攻丝打孔有个公式；比如攻10MM丝，就打8.5MM的孔，具体需要多大的丝扣，换算一下就 ...

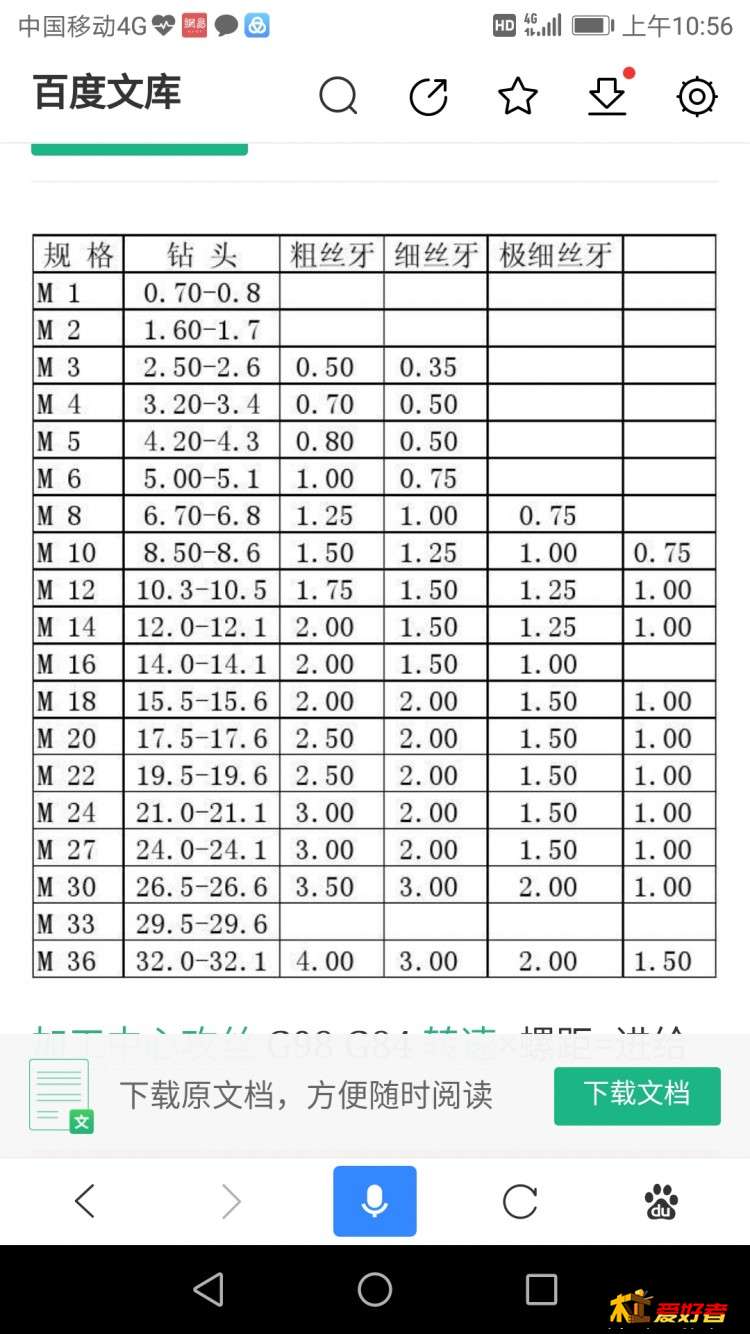

后来在网上查到个表，还配了些钻头

胡桃夹子上校 · 发表于 2019-4-15 23:00:48

geekzone 发表于 2019-4-15 09:27
8 Q J( G: C% k0 H( B钨钢刀片

我的工作量不大，现在这个自制的不锈钢刀轮也够用了
