抽空又雕了块测测

HyperCNC杨工 · 发表于 2019-4-7 07:51:23

abs2554 发表于 2019-04-07 00:51, e9 ^7 S# E4 X! j& ]" f

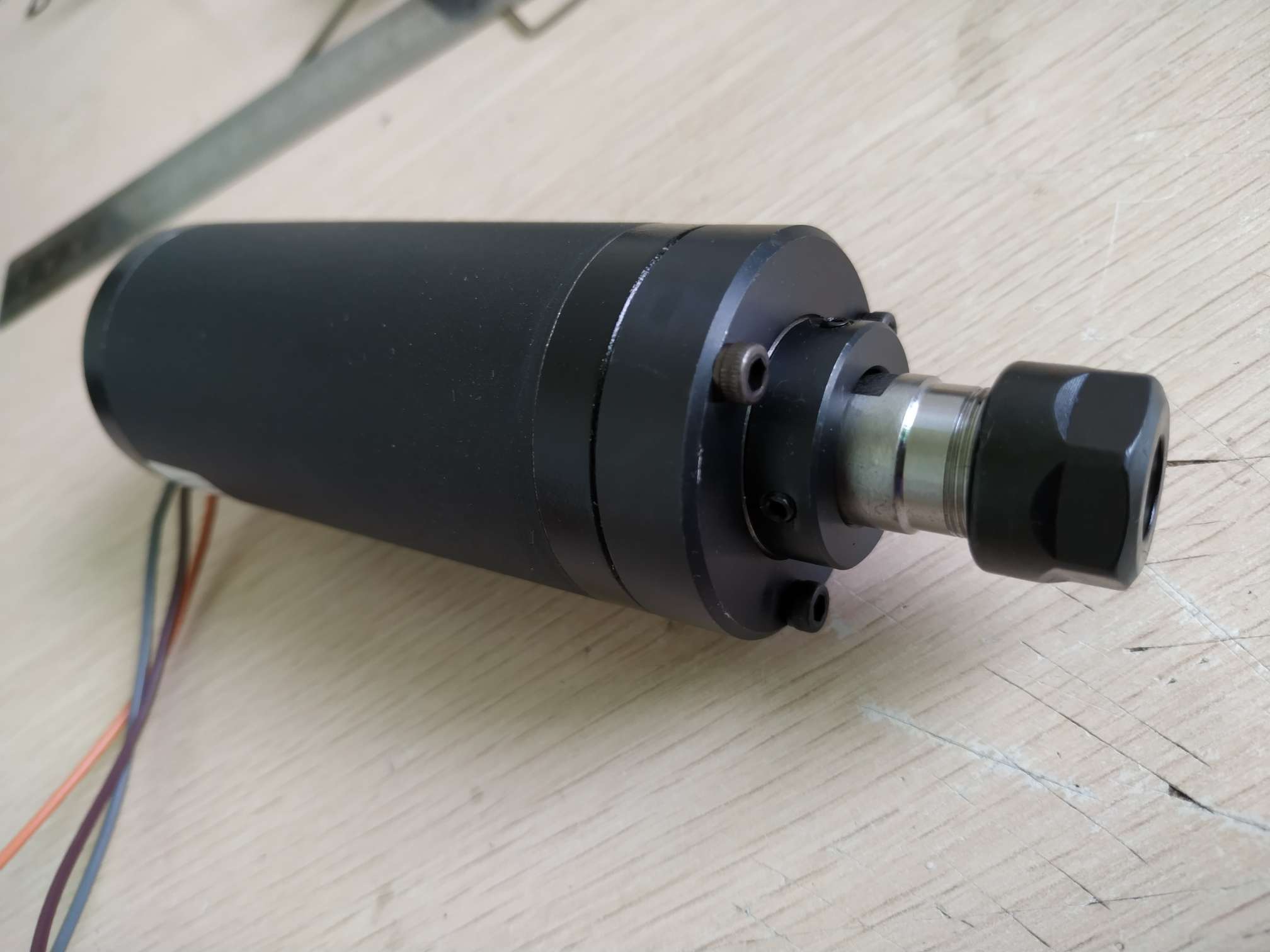

这是个什么主轴？

自己用42无刷电机做的

HyperCNC杨工 · 发表于 2019-4-7 07:54:08

邓云安发表于 2019-04-06 22:48. [7 F: f3 E1 d7 r. t5 q) {
我想买一台新的，两万内有靠谱的没？

没有什么靠谱的只有合适的，干金工活铸铁重机好，干木工活铝机也可以，干大活选龙门，想精细选立柱，这个要根据需求来定的

HyperCNC杨工 · 发表于 2019-4-7 07:58:25

ourijia 发表于 2019-04-07 07:20
9 B- z4 k; c5 X+ @5 \( ?% Z" Q# ?怎么给步进电机增加电流环控制？

现在的步进电机驱动芯片都有专门的电流控制脚，用单片机的dac管脚配合编码器的反馈采用pid算法控制电流，负载大就调大电流，负载小就调小电流

往事随风去吧 · 发表于 2019-4-7 08:06:08

测试结果你怎么看，老铁？

zhengjing · 发表于 2019-4-7 08:28:24

邓云安发表于 2019-4-6 22:48
( o6 S* i1 W8 }) H" R0 Y) V我想买一台新的，两万内有靠谱的没？

哪用得了这么多。

wzhch · 发表于 2019-4-7 08:45:48

深度不超过3.5毫米不用开粗吧？

邓云安 · 发表于 2019-4-7 09:10:08

木工精细，行程尺寸80以內算大还是小？

abs2554 · 发表于 2019-4-7 09:14:36

HyperCNC杨工发表于 2019-04-07 07:516 N E' h9 ?8 q
自己用42无刷电机做的

这电机看起来不错

HyperCNC杨工 · 发表于 2019-4-7 09:17:05

往事随风去吧发表于 2019-04-07 08:06
L( X4 P: M$ w" T8 V) E4 V测试结果你怎么看，老铁？

这回改了算法测下来电机发热噪声低速震动这些问题基本都解决了，不过这回软件加了电流环控制一下子把电机定位震动（由pid控制参数不佳带来的）这一问题放大了，可以看我拍的微距照片，平面处基本都有些轻微震纹，尤其是速度开高了就更加明显了，算法跟pid参数还得再改再调

HyperCNC杨工 · 发表于 2019-4-7 09:19:26

wzhch 发表于 2019-04-07 08:45' n6 k- Y0 ^$ U7 Q. L
深度不超过3.5毫米不用开粗吧？

我这机子紫光檀5mm一刀过没问题，不在乎效果和黏灰的前提下

HyperCNC杨工 · 发表于 2019-4-7 09:24:48

邓云安发表于 2019-04-07 09:10( V3 D0 ?7 G; @
木工精细，行程尺寸80以內算大还是小？

80mm是小 80cm那就是大活了肯定得上大龙门机

cjw07241 · 发表于 2019-4-7 09:31:55

邓云安发表于 2019-4-6 22:48
( Y" Z8 L3 Z6 f' Q9 \9 m我想买一台新的，两万内有靠谱的没？

2万左右可以考虑5轴了

伪装者 · 发表于 2019-4-7 09:47:06

mingui · 发表于 2019-4-7 11:04:25

可以了，效果不错

往事随风去吧 · 发表于 2019-4-7 11:24:10

HyperCNC杨工发表于 2019-4-7 09:175 h/ i1 g+ Z- d0 j6 h
这回改了算法测下来电机发热噪声低速震动这些问题基本都解决了，不过这回软件加了电流环控制一下子把电机 ...

我感觉零平面的无规律底纹，和干扰关系很大，或者Z回差。
看效果，不用看浮雕上有没有无规律的底纹-----那个肯定没有-----如果有，就是差的很的机器了。
底纹都出现在零平面上，不是说浮雕上没有底纹，有，一样的有底纹，只是浮雕没有小平面反光，肉眼看不出来而已。
