热水器安装特地设计了一个电动阀门控制器

ajuan2005

五行烧友 发表于 2019-4-2 09:33
不用小米直接地湿传感器关闭阀门，我们通信机房都是这类全方位监控的，
! n* ^) n$ i% F; p9 v可以连接手机APP ，我家电子门禁 ...

楼主私信一下用的设备好么。。。
我说的只是一个构想，嫌麻烦自己家里其实没实现，而且回路太大可靠性也不太好。

我想要你地湿传感器到关闭电动阀门之间的这几个设备名字，我能在淘宝买到的那种。。。

五行烧友

我的设备都是 D 的，先给你看一下我三楼配电箱调试，太阳能逆变电源与市电手动切换，
当底楼的太阳能与市电系统都发生故障，无法完成去三楼电源供应可以手动切换至卫生间独立供电上，
临时借用等修复系统再换回，电子灯开关使用网线连接86型按钮开关无限制多联，接上物联网模块可以
# W3 O  K, u! x: q8 v8 l5 j: M" C9 s手机操控，自动侦测空调门窗可以控制室内新风系统间隙运行，也可以手动，备用网线方便以后使用，
6 B' a% ?6 R1 h7 Z  U2 R1 {
0 a) y, x. S: c2 d: B+ Z' Y" G
; @" _  [$ p* }' G8 T: w# L2 r
- x3 o) R& T+ o0 m; q: g你要地湿传感器实际上是一块电路板上二条涂银线路，或者二条不锈钢片，上面一个接线端子，
自己 D 几个电阻三极管继电器就可以实现，网上应该有这样的小模块
" Y- o# g! m3 t% V$ L  g' Z
  K/ _# p9 o/ {( G. _6 |
- D; c  y/ P* T6 U, h& ^
。我的“智能”综合配电箱
# ~7 \2 t: d, h! y4 \


，


9 L& K; ]* [; ~
* M, C& Q8 g6 ]( p$ H6 W4 j我的廉价‘智能’新风系统

0 w; A  A' v/ w% \* _! C. L
3 C, R! n; b% z8 j7 w
# [  P0 }. u- i，


9 m4 W1 p- m: d8 v/ W
0 u- [) Z; @/ x! l( m
; x- D; I- S/ ^* n


. Q' p+ y% {; l

$ k/ D$ S8 w! p) O! [
0 }5 j( I0 a! [. p, T
; P+ i$ z7 J2 Q, I2 u

五行烧友

6 o' b7 }8 q6 A& S: O

ajuan2005 发表于 2019-4-2 10:20
楼主私信一下用的设备好么。。。
我说的只是一个构想，嫌麻烦自己家里其实没实现，而且回路太大可靠性也 ...

& `# m% y. A+ W我的都是 D 的，地湿传感器实际上是一块电路板上二条涂银线路，或者二条不锈钢片，上面一个接线端子，看了一下 TB 叫雨滴雨水控制继电器模块，直接控制阀门启闭
1 F7 J( j- M7 {: n! [  E

6 f8 _3 n6 J* a& G

clizhi

楼主请介绍下这个新风系统，我还想给弄个鞋柜加热通风装置

五行烧友

clizhi 发表于 2019-4-2 17:57
  n( E$ n6 c' `+ o) {" I. D( N楼主请介绍下这个新风系统，我还想给弄个鞋柜加热通风装置

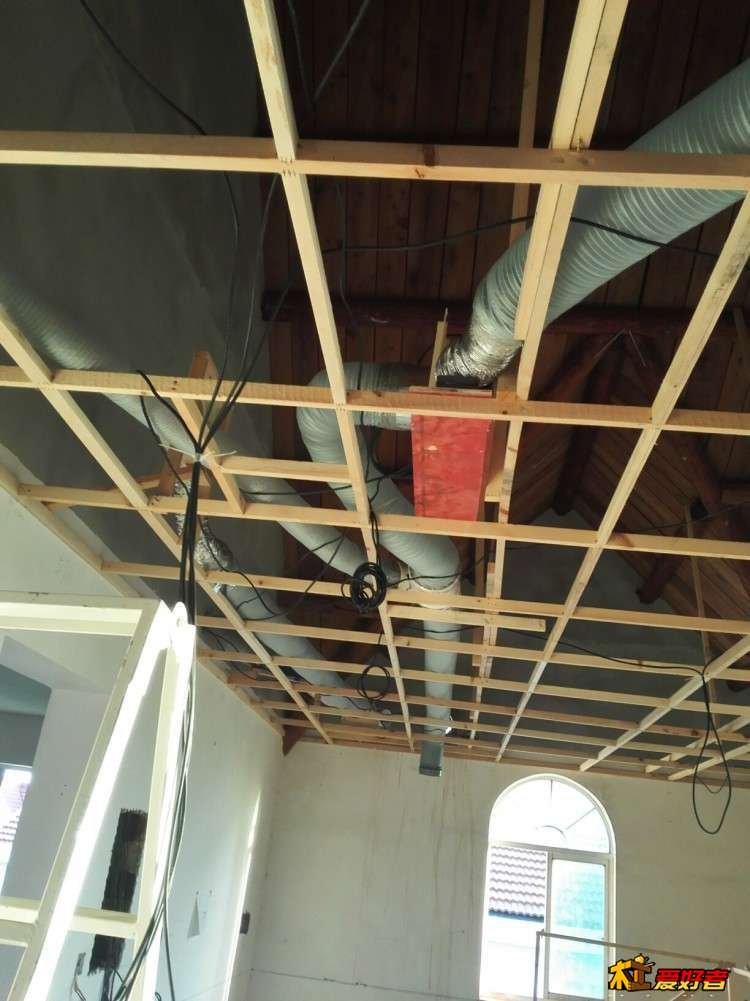

4 D: y3 d( U+ R9 F新风系统有好几种装法，比如房间用正压式，卫生间用负压式，双向对流的，
双向对流的少布置吸风口减少在开空调时冷热气损失，由一间房通过缓冲至大厅或者卫生间被吸出，
具体根据自己实际情况定方案，

; [* H% M, n$ t; U4 T# ~: B" c6 I加热鞋柜这个和我想一块去了，等我装修完准备做一个干衣和干鞋一体柜，二个格子共用一套系统，

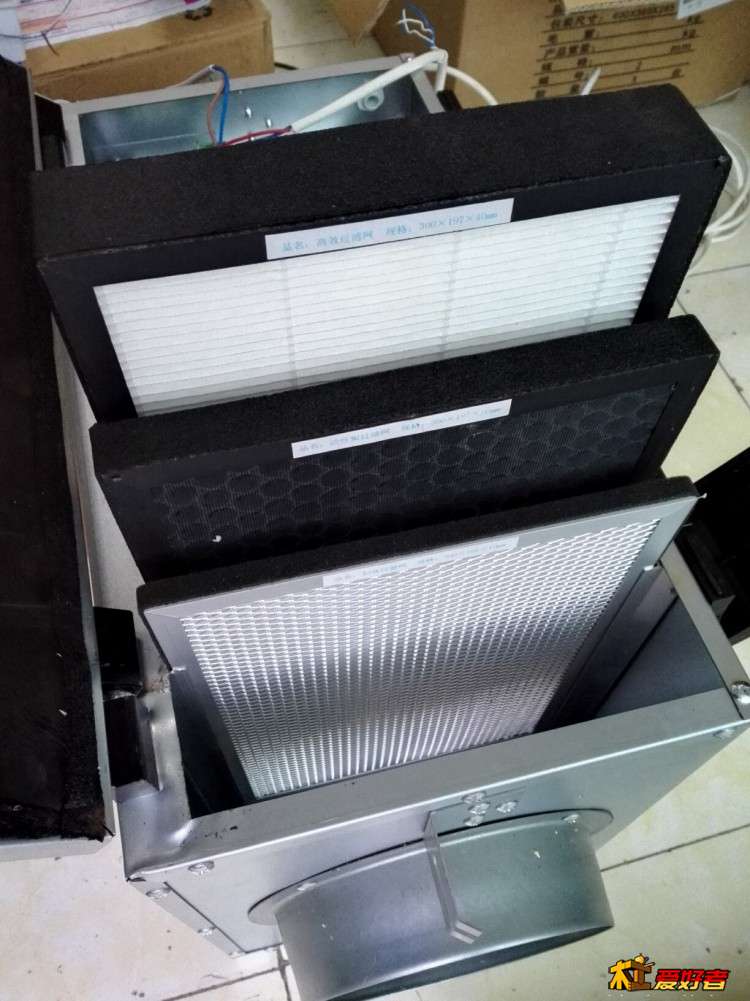

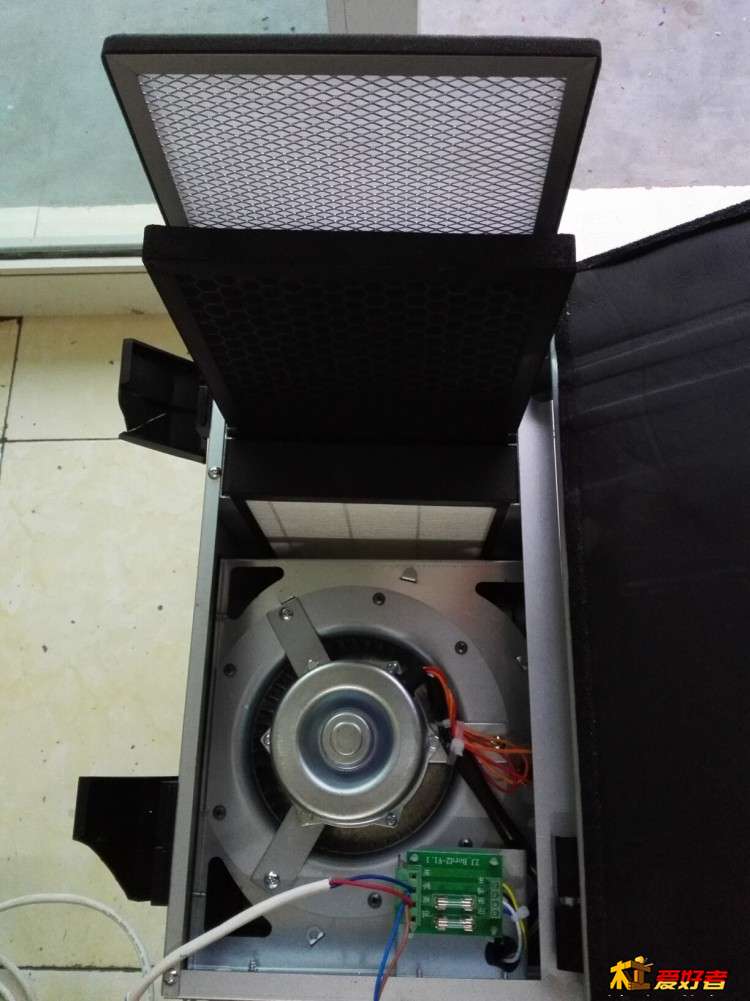

里面有过滤网，活性炭，臭氧发生器等组成，
. {: S/ ^4 D* P5 E1 `

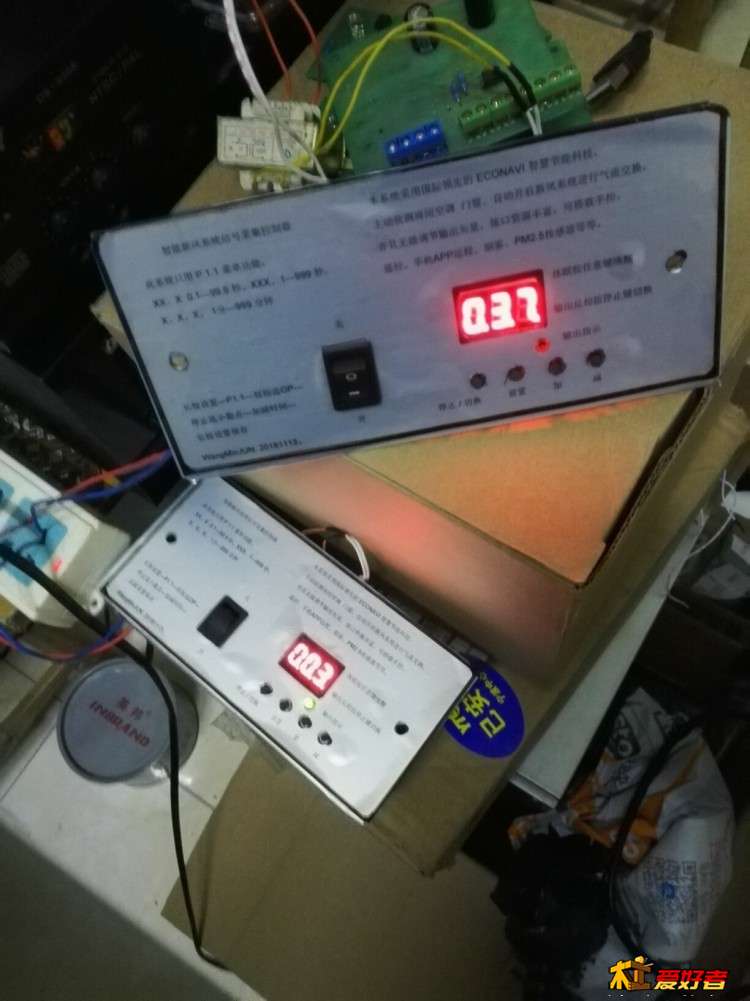

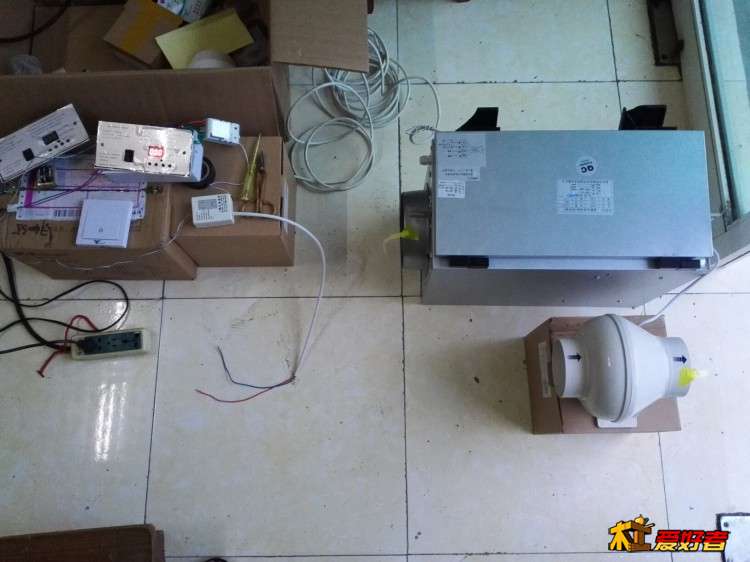

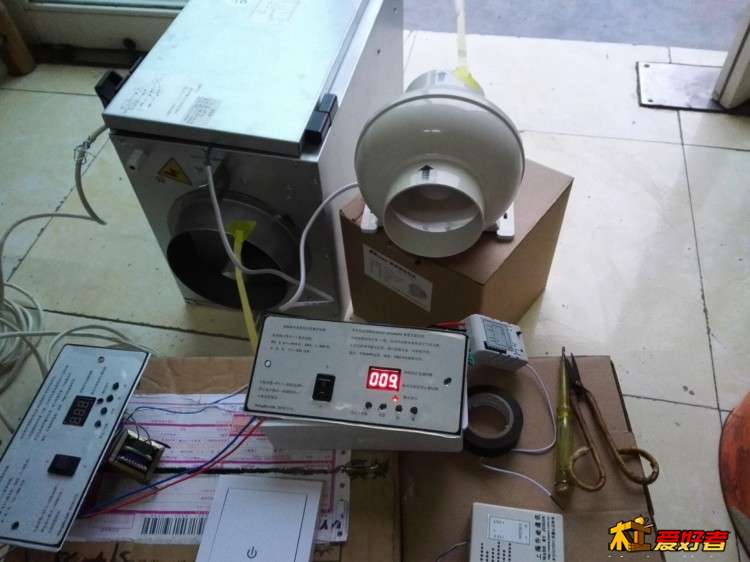

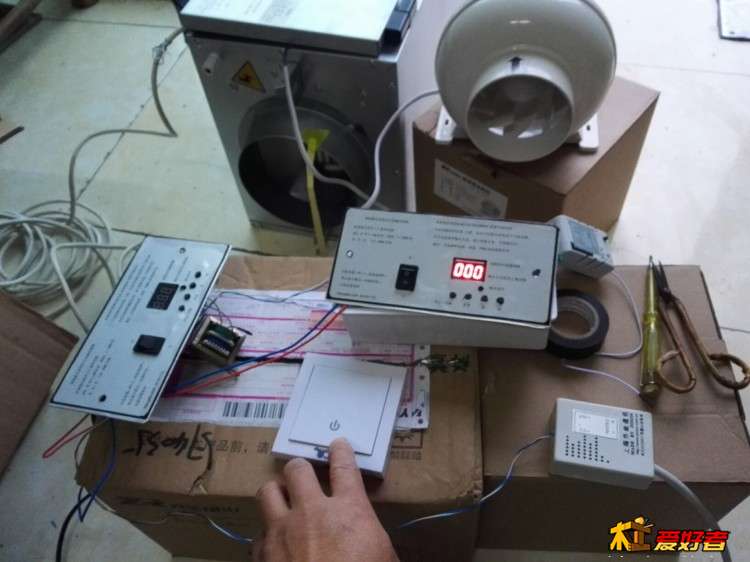

' ~! E" [( r+ K这是给朋友设计组装的双向新风循环系统，自动获取空调门窗信号自动开关机，
/ u! R7 z# N( b. ~# h
8 ]" `- J% V/ A平时也可以手动控制，朋友使用下来说效果相当好，刚好朋友家添了一个小孙女，
- _8 |, a6 T2 ^* x, S

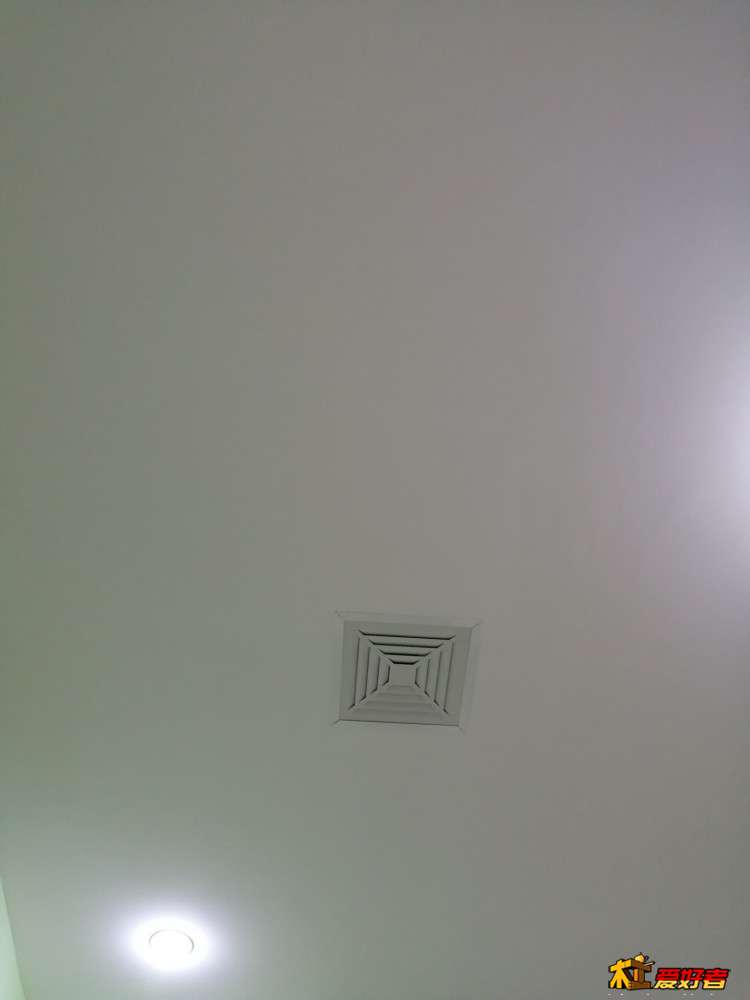

* Y. C) Z6 x  r; g3 V在门窗关闭下房间舒适度相当满意，具体布置是新风口刚好放在嵌入式空调风机旁边，
9 N" w  ]! ~, t2 a3 l

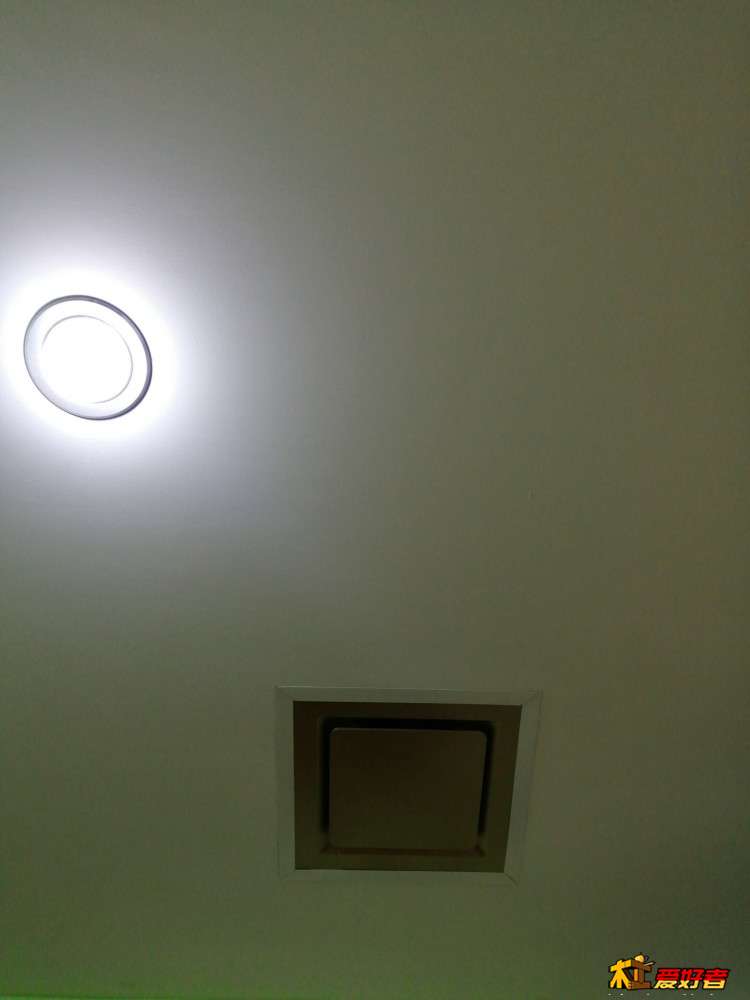

换气口在主卧室内卫生间内（同步控制浴霸换气扇），经过缓冲至卫生间同时也排放卫生间异味，
7 H$ ^4 R' t) S! E. G$ V也减少在开空调时能源损耗，
1 C7 k% b" H5 a: S! F



. d3 |/ Q+ [* x' B。 内
" k% V  }+ }. s2 i+ X
( w, D5 F$ {! S



& H6 e5 T( |$ P8 A0 e





3 E7 X  _9 w/ C$ G8 p. {5 c

. |6 Q. t0 X( C+ d6 s



. I9 W  `6 k8 c& l* _
# E8 k) g- ]9 u5 j! j4 n0 T
/ v9 N9 z( F! b9 i" ^' H! ^

ajuan2005

请楼主收下膝盖。。。

五行烧友

ajuan2005 发表于 2019-4-3 11:20
2 W! i# X0 ^) e3 A9 P请楼主收下膝盖。。。

都是自家弟兄相互学习交流

小伟伟在北京

五行烧友 发表于 2019-04-01 13:52
# K+ ]( B" e- |这个不适合装电磁阀只能电动阀，电磁阀常年打开关闭时间少，
不经济而且常年供电容易烧坏线圈，电动阀无论开启还是关闭只有几秒钟通电，
拔掉驱动器可以手动关阀，手自一体很方便

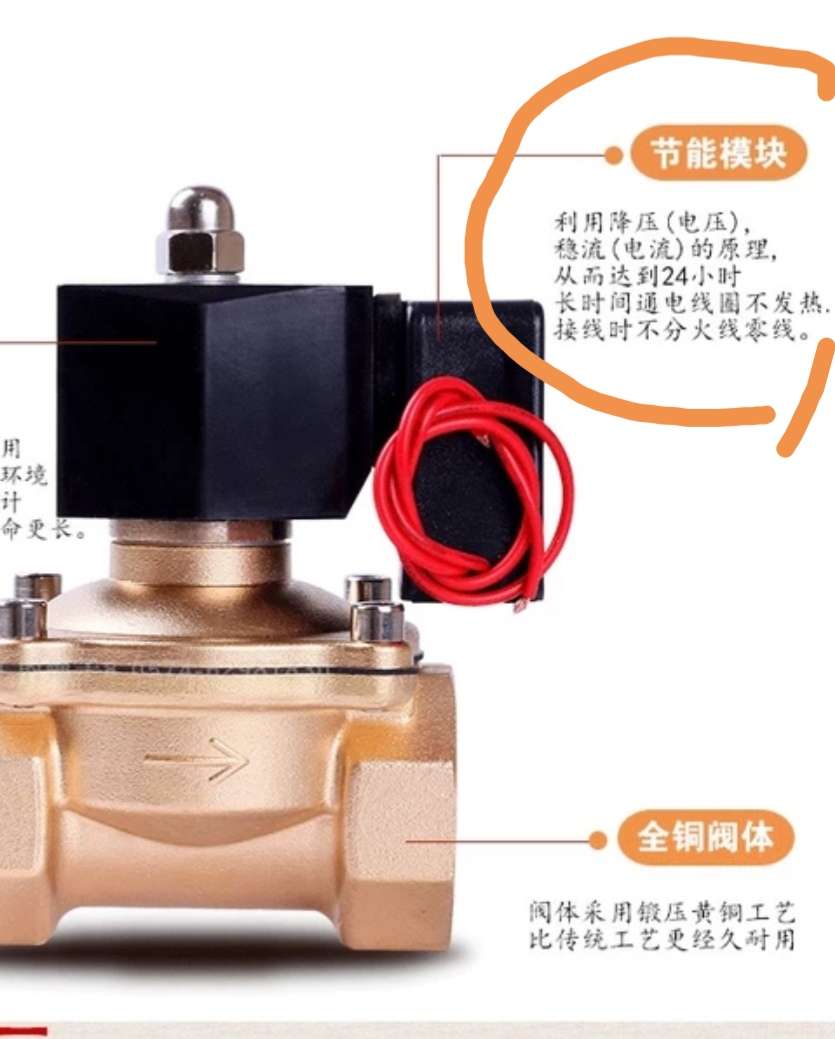

谁说电磁阀会烧，我用的220伏电磁阀，常年通电，而且是在卫生间里用，潮湿雾气重，天天开关，二年多了一点没坏，就是贵一个一百多

来自安卓APP客户端

破爿山蜂场

新风系统要选带热交换的就很好用嘛

peter1025

小伟伟在北京 发表于 2019-4-3 23:13
2 t; E; M) p; z9 O7 T谁说电磁阀会烧，我用的220伏电磁阀，常年通电，而且是在卫生间里用，潮湿雾气重，天天开关，二年多了一 ...

哥们，能PM你这个电磁阀的TB购买链接么，谢谢！
+ Y0 m0 {" w" I! g* }+ ?- \

souzha

( B2 y5 j. b% k* b电动阀肯定比电磁阀好，更不必说手自都有的，价格也差好多。电磁阀适用于短时开关的家用电器，电动阀更适合长时状态下系统中使用，它动作完后即可断电。

souzha

自己做的电动阀啊，牛了，不是有电动阀成品的吗，电路板居然的成品？

souzha

你提醒了我，我是担心软管爆裂水漫金山，但好象用湿地传感不合适吧，平时会湿，可以在某个离地约1公分处设探针，漫水然后与手机联，可惜当初都没考虑，要未做个无线探针小盒粘于某处，你用电动阀就能实现，安全要紧啊

五行烧友

$ E+ }" a1 q6 l, |' @

souzha 发表于 2019-5-15 17:22
自己做的电动阀啊，牛了，不是有电动阀成品的吗，电路板居然的成品？

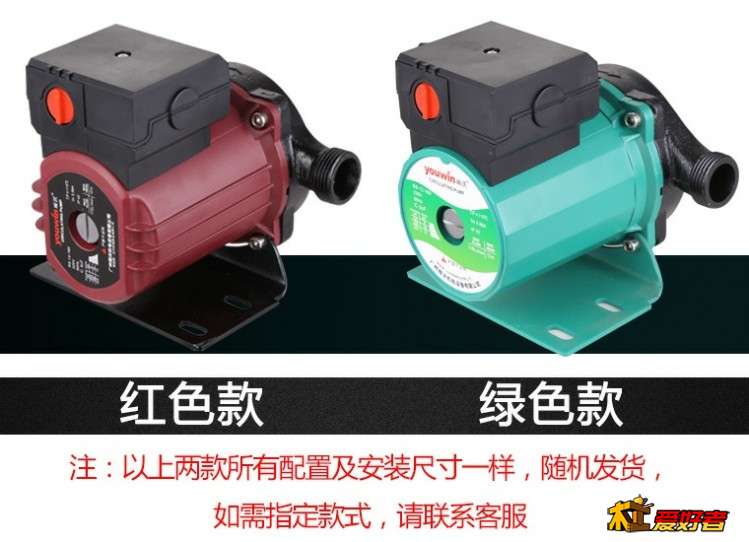

我的电动阀用球形三角阀就可以,电路板是根据变速电机大小自己画板做的,我买的泵便宜货 102元/台,不知铜线还是铝线,做工蛮好



3 ^3 f$ M! w& Z6 f3 F
2 y9 J' m# J, \; ?( w2 \3 X
: ?: W  a8 j3 E9 Q  N' b3 ?- `7 B
我的开关线和信号检测线全部用网线,不用电源线,电源线只用于插座和灯线,全部去配电箱中央控制,
方便连接各种控制接口

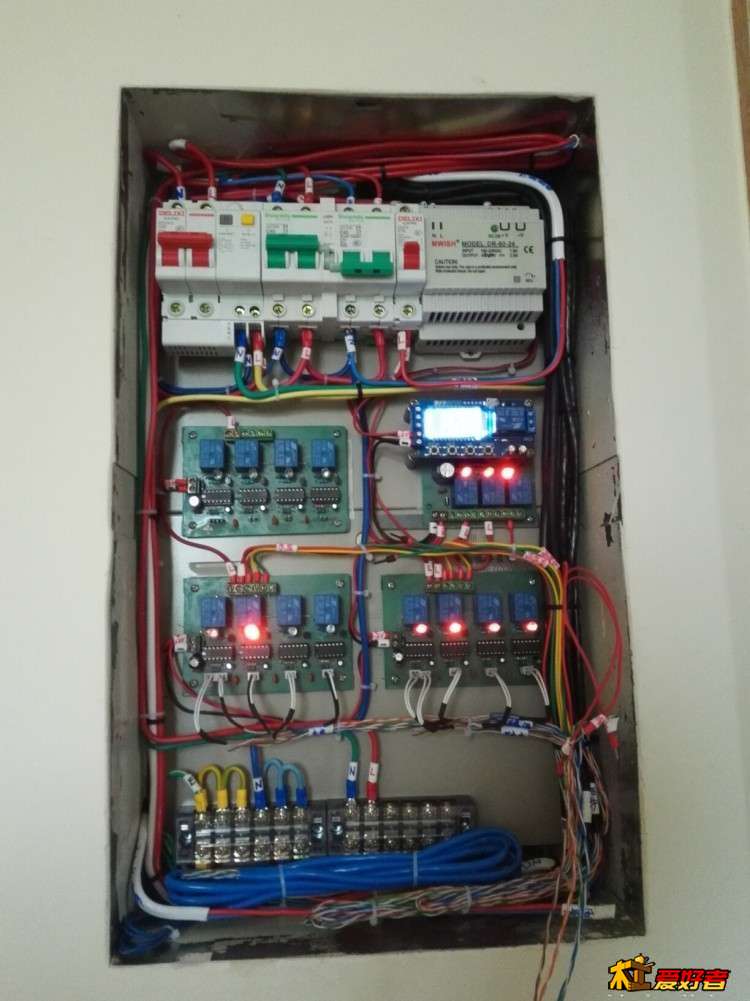

; i0 ^: t9 x: x4 A1 N这是配电箱,灯线用了RVV软线,网线为开关控制线,想用多少开关开一个灯就安装多少个,
一条网线可以控制七路设备,其中一根是12V公共线
: |& n. L% u7 B' \
+ A. o5 ^1 N. f; y: @4 U8 ]
1 H+ c, S3 u% h6 S( n
* R  r* G( c" u$ D% s6 x8 T0 F5 f


# n' L/ A5 T- _3 R$ q' E( j0 c' Y
- W. d# z! g8 h! ~9 D
上面灯线和新风系统用的是 RVV 线,    下来去开关和信号检测全部是网线


& {! }- L$ u" K5 |5 e1 M
% _# E) U7 [/ I& N' n# R
* O7 }  z) A% A4 v' @

: D, q  x# z. C  P

LM9452

这个太牛了，必须赞一个
