【简易的圆锯倒装，刻度省钱但费力】

白墨

lshaohua10 发表于 2019-3-30 23:33
* S* w2 F) [- w6 F- O同问，且问分料刀的安装

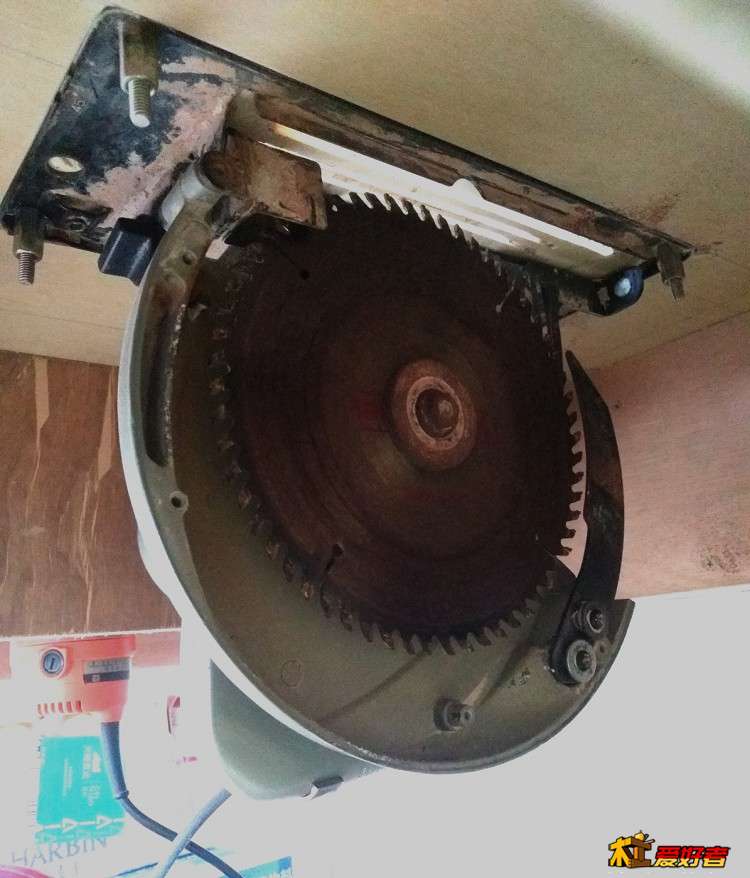

' O& p& O2 L* a+ e! y  B; A如图，把桌面的锯片孔开长点，刀就可以随着锯片一起升起来啊。我把锯的侧盖板卸掉了，方便锯末飞散。不然时间长了锯末都粘在空隙里很厚很硬，等积累多了锯末就该往台面上飞了。这是题外话，当然盖上侧盖子不影响分料刀的使用。之前没安刀觉得是有点不安全也不好用，推料不慎容易夹锯片被吃掉一部分。

大宝0716

白墨 发表于 2019-03-31 08:06
) ?; `1 E3 t. z9 }如图，把桌面的锯片孔开长点，刀就可以随着锯片一起升起来啊。我把锯的侧盖板卸掉了，方便锯末飞散。不然时间长了锯末都粘在空隙里很厚很硬，等积累多了锯末就该往台面上飞了。这是题外话，当然盖上侧盖子不影响分料刀的使用。之前没安刀觉得是有点不安全也不好用，推料不慎容易夹锯片被吃掉一部分。

9 U5 Y8 A( {" j& {, A非常感谢您

来自苹果APP客户端

大宝0716

白墨 发表于 2019-03-31 08:06
3 I" `! X7 |9 j$ m5 ?+ p: x如图，把桌面的锯片孔开长点，刀就可以随着锯片一起升起来啊。我把锯的侧盖板卸掉了，方便锯末飞散。不然时间长了锯末都粘在空隙里很厚很硬，等积累多了锯末就该往台面上飞了。这是题外话，当然盖上侧盖子不影响分料刀的使用。之前没安刀觉得是有点不安全也不好用，推料不慎容易夹锯片被吃掉一部分。

分料刀是买来自己打孔安装对吧

来自苹果APP客户端

白墨

张文明 发表于 2019-3-30 19:02
- Q0 W+ Z- U% P; D( h- a' N0 U有没有详细的过程，不然新手不好学习呀

哈哈，过程没拍照片。关键是架子要稳固，桌边要与锯口完全垂直，桌面背面铣掉半公分然后把圆锯下到里面再螺丝固定，没什么难度的。只是我的锯不好，本身锯片和底板不平行

白墨

举水河畔 发表于 2019-3-30 20:02
不错，学习了。就是不知道刻度能否做到0.5mm

* y& E: Z! q* [4 _' M% G$ R可以的，下面的4条横线的小点增加到8条就行。只是每一行的第一个起点要用卡尺精确测量，锥子扎小坑的时候也要非常精确和有耐心。一定一定要注意一点就是要选同一把刻度标准的尺子。我就是没注意到这个问题，尺子混用越扎越感觉有偏差，结果一量两把尺子刻度不一致，导致从图片上就能发现有偏差，姥姥的，气死人了~~~
* Z- f. g+ S& Q. d  C2 a

白墨

大宝0716 发表于 2019-3-31 08:13
) h& J& Y9 l2 v) ]# o4 n' {分料刀是买来自己打孔安装对吧

! P  H; P# M+ R% c$ z) M6 S: h不是的，就是圆锯上原装的。

白墨

shown 发表于 2019-3-31 08:07
有修边机铣个槽贴一钢尺难度不大啊，为啥要这么做？

6 E, \$ C5 s: W  Y1 ^% |% F是的，开始是这么想的。结果发现美国的那把牛B尺子太帅了，就试着这么利用了一下原理。只是我忽略了我自己尺子的精确度，更可恶的是扎点的时候两把尺子混用的，后来发现两把尺子刻度有偏差，唉......
就当玩了
4 s) ]7 ~# b+ o5 y% Q7 p. ?

大宝0716

白墨 发表于 2019-03-31 08:26
% p' r; b7 W* C不是的，就是圆锯上原装的。

4 |; |3 q1 a" b' k这么好 我的牧田7600没有

来自苹果APP客户端

白墨

shenji2348 发表于 2019-3-30 22:44
0 F6 j% m/ G8 E. U5 _请问滑道的规格，如何购买？

咱木工网里好像就有他家，直接某宝上搜吴新工具店家即可。
滑道有大有小，这个是大号的3公分宽的，还有相匹配的滑条。
小号的是1.9公分宽的，可以在自制推板上用来固定工件使用。

大宝0716

楼主 再请教一下 倒装后 因为重力 锯片容易向电机一侧倾斜 请问怎么保持垂直度的

来自苹果APP客户端

3189kook

谢谢楼主的分享！！

RAYGUO

关于刻度，是否可以买一把钢尺，开槽，埋进去？

彭宽成木友

做的很好，
0 H$ m% I$ O) s& H

RAYGUO

请问一下，这个台尺寸多少？

白墨

大宝0716 发表于 2019-3-31 08:45
' n3 _2 J, M! C) u楼主 再请教一下 倒装后 因为重力 锯片容易向电机一侧倾斜 请问怎么保持垂直度的

  J$ a8 n3 s& X4 p9 l您提的问题太好了，我说怎么锯片老是锯不垂直呢，调正了用着用着就歪了，正是电机的方向，原来是这个原因。
现在暂时想的方法是做一个滑动支架+螺栓微调，把电机往上拖着点了，但估计接触面得用胶皮，免得震动太大。
不知这方法可行不。
