求翻斗鞋柜的制作图，翻斗式鞋柜，超薄翻斗式鞋柜怎么做

紫晶玺

赵冲锋 发表于 2019-3-25 18:59
说实话，没有看懂！到底是怎么装的？

$ q5 [3 W4 c$ e% @7 I这种架子，你要小心了，
, m( i) q6 L6 E" H( c
图片看着好，实际上，角度找不好的话，鞋子一多了，整个面板就自已翻过来了。这个柜子天天自已开着。
8 p$ H' }9 O4 q) |3 i# j9 h/ B) l
夹个纸片才能勉强合上，

紫晶玺

最后，我是有侧面打了孔，穿上一根钉子当做销插，才算解决问题。

20053981

紫晶玺 发表于 2019-3-26 18:06
, p" {$ {3 k5 x2 m8 R7 _" H这种架子，你要小心了，

) H# a8 v3 }3 m, C; g  J3 H图片看着好，实际上，角度找不好的话，鞋子一多了，整个面板就自已翻过来了。 ...

: h- o. |- x9 S( a! J! V" C0 Z, r这种担忧是对的！的确会有这种情况的
$ C. r3 C4 N8 ~, Q# o4 h0 ^

20053981

草船宇宙 发表于 2019-3-26 00:58
呵呵我做过一个，帖子里有

翻了您发的帖子，没有呀，没找到哎
能否再回复一个连接哈 谢谢啦

20053981

chairman_cool 发表于 2019-3-26 09:56
" j% l( e6 ?0 _# W) c6 _这种鞋柜做一个小的，放拖鞋还比较方便，当主鞋柜存放鞋装的比较少。
2 T1 O" @8 y% m. S" U做的话不推荐用那种铁片的支架，不好 ...

已经下载了，不过只是个平面，如果能是三维的就好啦

草船宇宙

20053981 发表于 2019-03-27 14:39
- V* E  d) F2 J翻了您发的帖子，没有呀，没找到哎
# C( Y: H9 x$ Z3 W; X能否再回复一个连接哈 谢谢啦

没有图纸

来自苹果APP客户端

makewood

盖上的时候，鞋子都立起来了吧，不会乱成一堆吗

chairman_cool

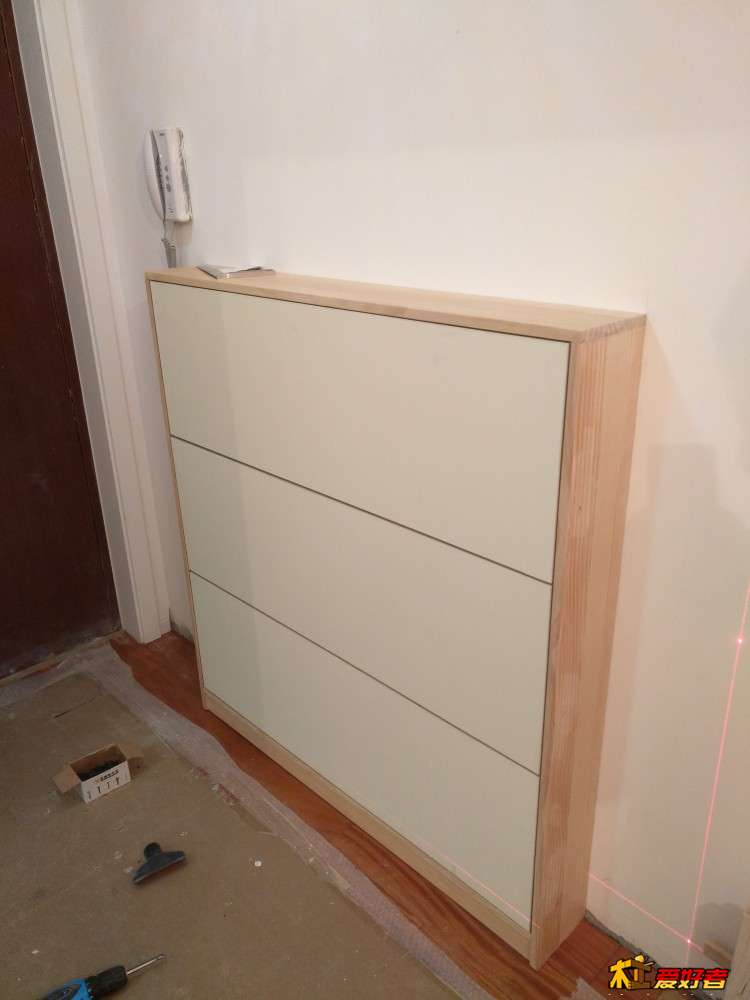

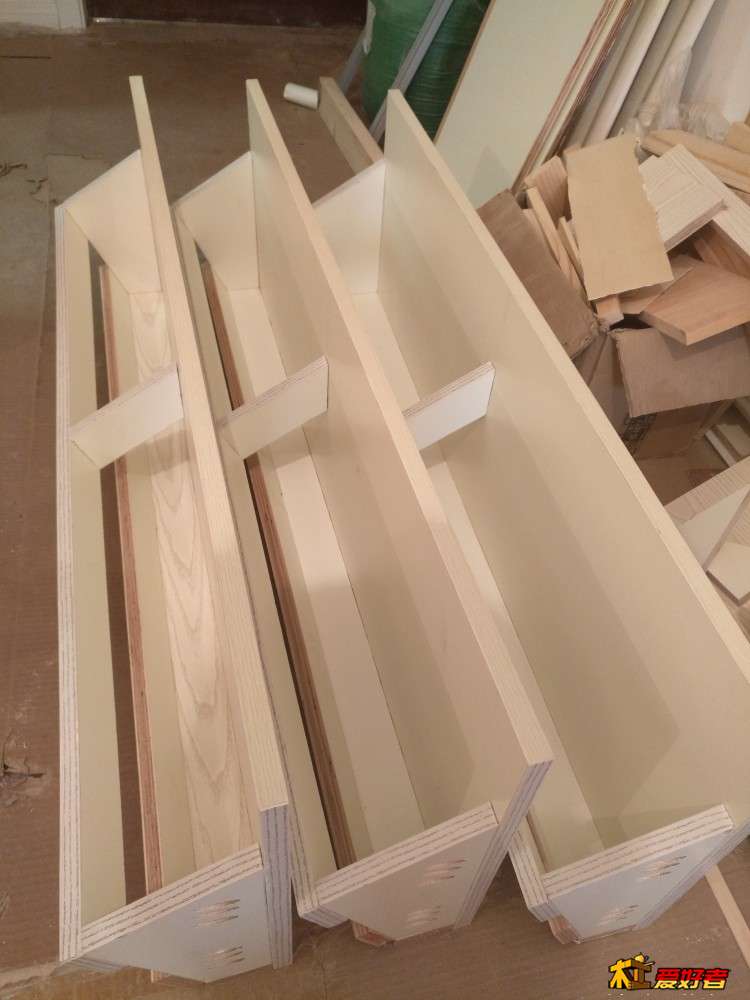

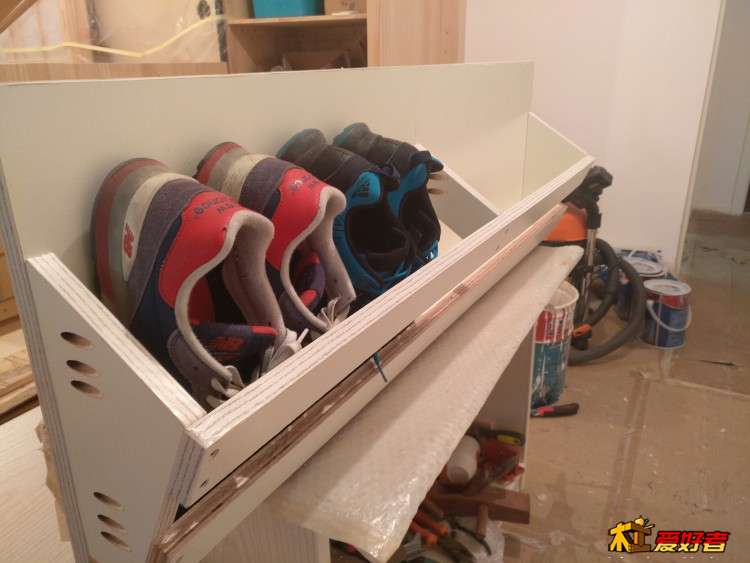

, x9 O: S$ M# \# N5 @3 u图纸是sketchup2017画的，只是侧视图平面图。做那会比较忙，做榻榻米时顺手做的，自己裁板，就偷懒了没画3维的，我按照图纸尺寸做的，直接在轴那点钻孔，用M6膨胀螺丝加外面的铁套锯断了做轴，开合自由，就是门板有点高了，没有那么大的鞋，我觉得43左右的鞋做340mm高就行。照片有大概的过程

chairman_cool

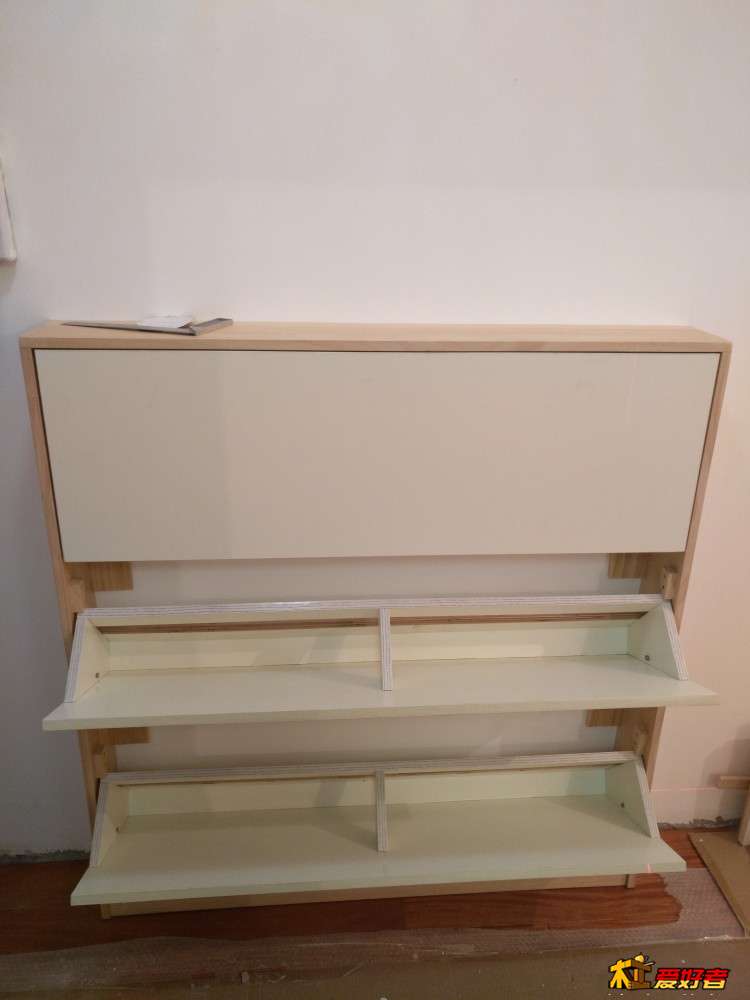

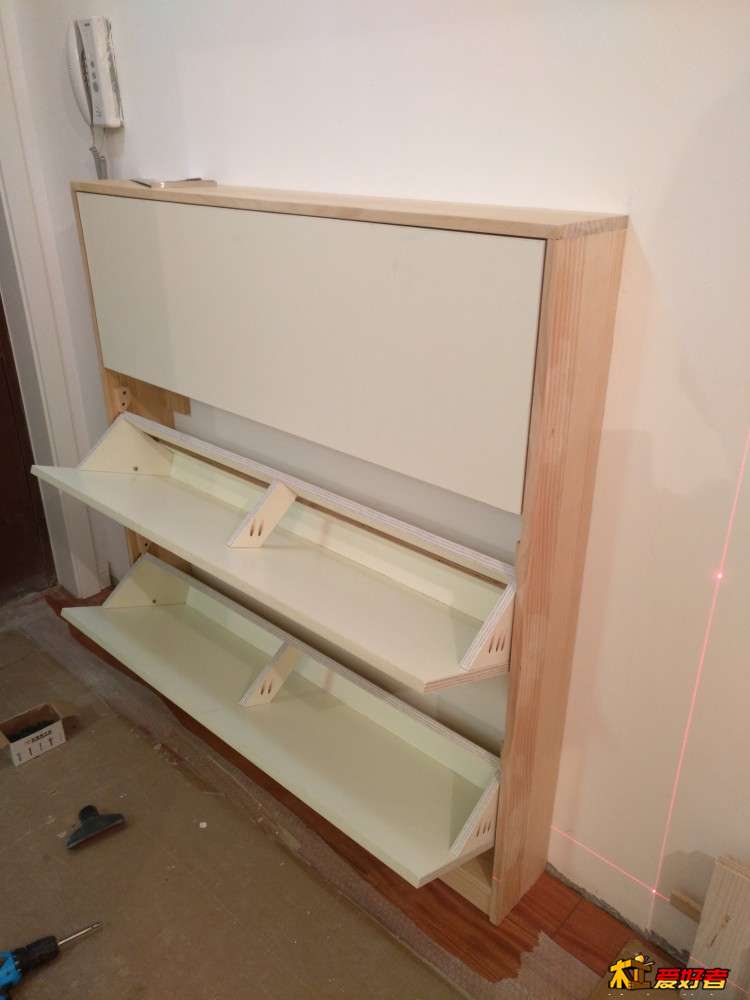

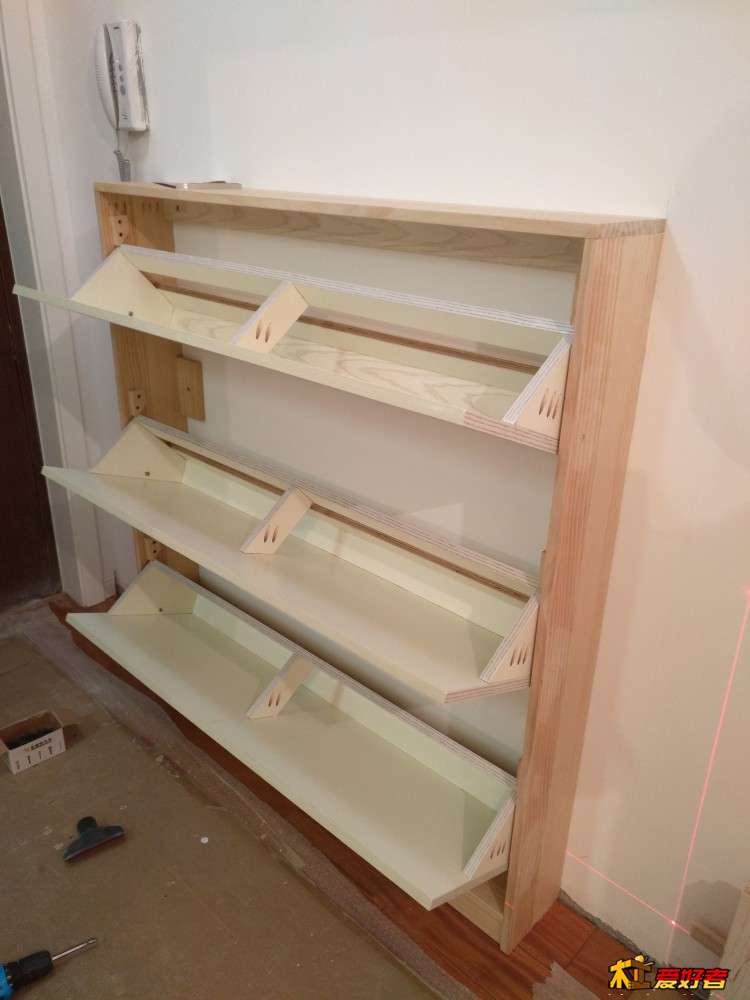

我组装的时候把3个柜门平放在地上，柜体框架扣过来，之间用3mm厚的木条隔好柜门之间的缝，直接对好转轴孔位打孔，安装好后基本没偏差，我没有背板料了，直接用了几个膨胀螺丝钉墙上了，结实又安全

举水河畔

我去年也做了一个，不过还没做鞋斗，我的思路是在侧面安装四个铷磁铁，防止柜门开了。

来自安卓APP客户端

57185490

这都什么跟什么样
* {+ w' {! I# I: M( H7 ]0 B很简单的一个东西
也挺有创意的一个玩意
- h, y8 F) C7 Z; b怎么帖子里那么多又这样又那样的问题

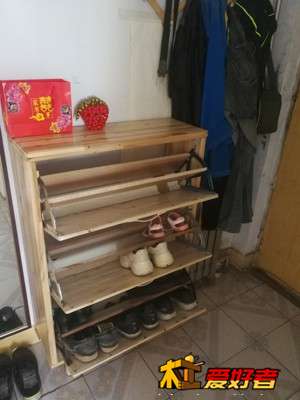

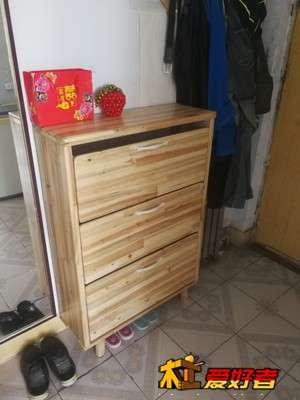

刚刚做了一个 ，三层的 在网上买的黑色铁  银色铁 和不锈钢双层五金各一个
- J( y6 _, r6 K3 n（个人喜欢买什么都分样买，这样就有数啦  哈哈）
家里没有废木方了，所以买的杉木指接板
加拼板带安装 两天时间，很简单的
7 b# a; \# R+ M( E* }8 @: @& J! `什么角度，人家设计这玩意都考虑到了 除非自己没安装好  呵呵
. l  Q  ~  {6 A9 ?" ?/ r我感觉这东西挺好的 特有个性  哈哈哈
9 }% c3 ?$ Y! w, u+ P  _  U

" W- W6 T3 N) G: m( N& V

3 M1 k/ s$ P. w7 c! D% Z

fengdarui

chairman_cool 发表于 2019-03-28 09:25
6 f3 a  O; ?; `本帖最后由 chairman_cool 于 2019-3-28 09:47 编辑
& C# {; y0 v  d0 y1 P# m" x) p
图纸是sketchup2017画的，只是侧视图平面图。做那会比较忙，做榻榻米时顺手做的，自己裁板，就偷懒了没画3维的，我按照图纸尺寸做的，直接在轴那点钻孔，用M6膨胀螺丝加外面的铁套锯断了做轴，开合自由，就是门板有点高了，没有那么大的鞋，我觉得43左右的鞋做340mm高就行。照片有大概的过程

* B/ a. j+ T/ ?0 `% b8 X能具体说下轴怎么安装的吗

来自苹果APP客户端

20053981

57185490 发表于 2019-6-11 16:46
0 L) B4 E4 Z/ U/ q- I- m这都什么跟什么样
$ X2 {# |3 e3 z很简单的一个东西
也挺有创意的一个玩意

老师您好，图纸方便画一个么 哈哈

57185490

20053981 发表于 2019-7-5 10:23
6 @  s$ K! {6 ]7 `8 I  G. [老师您好，图纸方便画一个么 哈哈

啊  我真不会画图纸
我做东西都是脑子里想好
一边做一边修改
这东西简单，想好尺寸就可以了
/ j! j5 y7 V4 J$ Y( d- [: g; a五金件的安装 ，购买时 人家都说明了
如果你真要做的话，有个细节
就是五金件打孔（在柜子侧面）
9 ]9 c& F7 l* n- d, Y要比他说明的高度再高1-2厘米
- ^1 \3 z1 Z6 ~+ P3 U- e6 w不然下层里面那一层放鞋后 关不上
3 p4 ^1 V9 C2 ?; G我这个是做好后才发现这个问题
现在里面那层只能侧放鞋了（哦我的脚也大  44的鞋，小鞋往里挤挤也就无所谓了），

laohe123

谢谢分享！你做的鞋柜长宽高是多少？麻烦五金件链接。因为地方限制只能考虑做个翻斗鞋柜，靠墙这个位置，谢谢！
