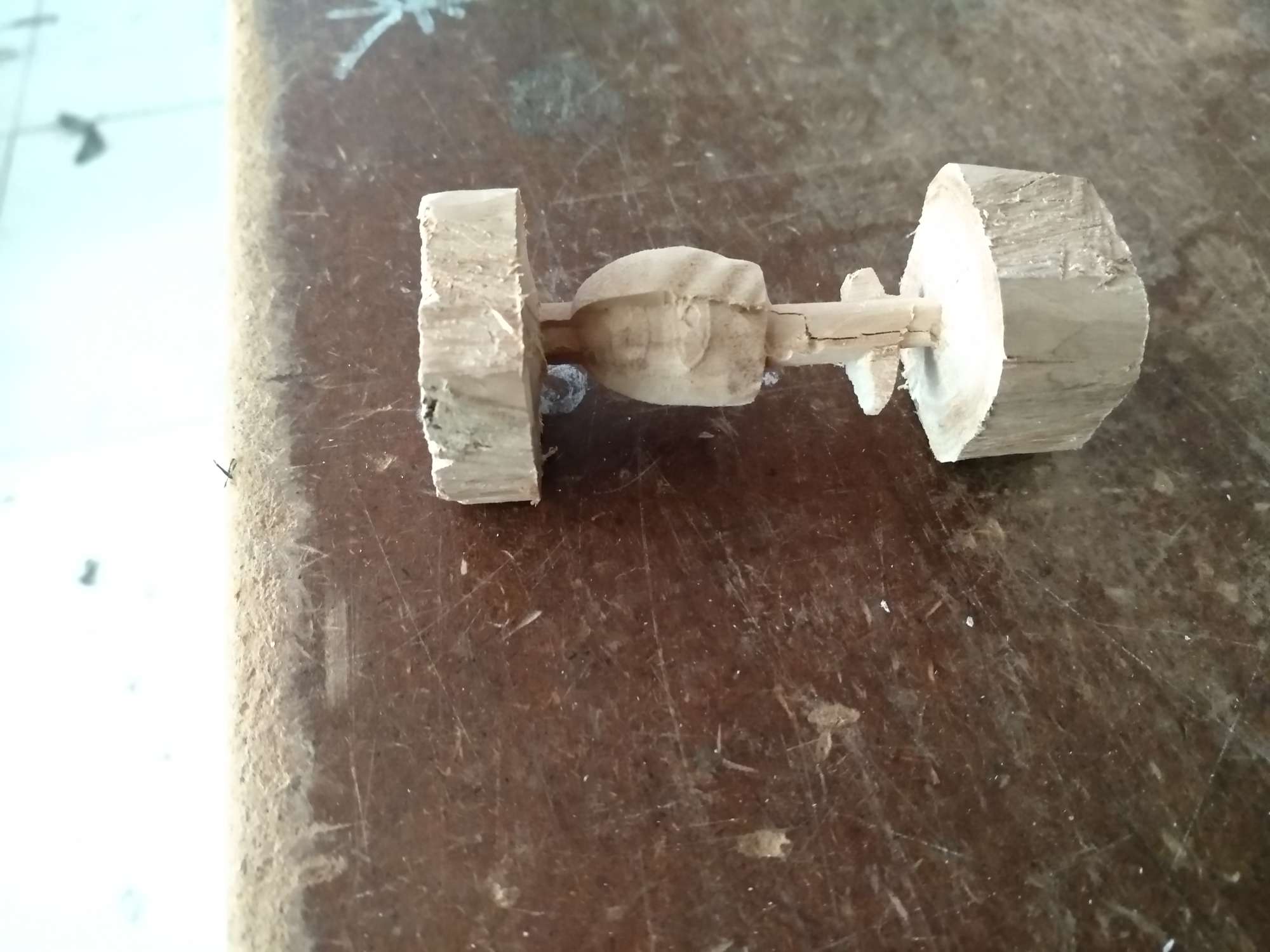

失败的产物哈哈

76664289

伪装者 发表于 2019-03-24 13:46
! |6 q5 g- g1 j: h2 O( K4是减速比，根据你的来。

! e5 m/ j5 U8 R- ^2 |6 A这个算法对吗？

76664289

伪装者 发表于 2019-03-24 13:46
! ?4 W& {7 A% D( N4是减速比，根据你的来。

我的用这个算出来不对……是不是有假四轴真四轴之分

76664289

我的第一个转了半圈没雕好，第二个按周长算的脉冲转了一圈多……网上查半天资料说有真四轴假四轴设置不一祥……现在还没搞懂

伪装者

76664289 发表于 2019-3-24 13:50
. J' L+ C, h7 y' o" a8 T9 w6 }  Q这个算法对吗？

这个算法是对,除非你的比例是错的.都是这样算.
5 d3 L+ C6 G) `1 m0 P* H  u

nini21800

76664289 发表于 2019-3-24 13:52
5 n, X( p( Q, z% L9 f我的用这个算出来不对……是不是有假四轴真四轴之分

A轴脉冲计算：电机一圈脉冲（1.8度电机为200） X 驱动细分 X 减速器比 ÷ 360度
' S% E; `, i/ H( e7 f- \2 r3 T2 ^0 \

nini21800

76664289 发表于 2019-3-24 13:58
+ o9 h" i7 l4 q0 v# c$ q( T: J/ ?我的第一个转了半圈没雕好，第二个按周长算的脉冲转了一圈多……网上查半天资料说有真四轴假四轴设置不一祥 ...

按照周长计算的为展开图做的刀路。这样做刀路雕刻非常受限制。比如周长计算好了，刀尖对刀时所在的Z位置一圈和周长不对雕出来会有缺陷，或计算模型的周长有一点点不对雕出来也有缺陷。
# y% W$ t' g" G$ [& S% |0 o

nini21800

canpo123 发表于 2019-3-24 13:16
  m2 \& L5 E2 w5 H& D2 G6 H你这是腊木？

: s  U$ Y; R+ W1 ^0 b% j正宗本地的一种木头。
5 Y4 G2 H* H  ?( K1 ?" y* B+ H

76664289

伪装者 发表于 2019-03-24 19:12
! u; h  q) Y9 F4 v  H8 _, ]这个算法是对,除非你的比例是错的.都是这样算.

' l/ y, G3 ?0 V" i0 _) z4 T嗯，我在琢磨琢磨，雕刻三次都是转不到半圈，按周长算又转一圈半左右……

76664289

nini21800 发表于 2019-03-24 19:57
! _" l' g2 W$ b! |) L! {7 LA轴脉冲计算：电机一圈脉冲（1.8度电机为200） X 驱动细分 X 减速器比 ÷ 360度

是这样算的，转不到半圈……我用AC出的刀路，按周长算转一圈半！

nini21800

76664289 发表于 2019-3-24 20:27
是这样算的，转不到半圈……我用AC出的刀路，按周长算转一圈半！

那就是你在出刀路时不对，出刀路不是用算的（用算周长的为模型展开出刀路了，这种就等于是出好一个平面的浮雕，再把Y改成A来雕刻）。圆雕或四联动是模型的直径多大雕刻时就多大。（直接在模型上做的刀路，模型不做展开）
) ]. W" i" I0 Y6 h6 l) r" K" _' T

mingge72

学习学习

76664289

nini21800 发表于 2019-03-24 20:38
# n' ^+ q+ ~( [那就是你在出刀路时不对，出刀路不是用算的（用算周长的为模型展开出刀路了，这种就等于是出好一个平面的浮雕，再把Y改成A来雕刻）。圆雕或四联动是模型的直径多大雕刻时就多大。（直接在模型上做的刀路，模型不做展开）

嗯，谢谢

canpo123

我的我算了一下是30减速机那就是133.3333333

canpo123

伪装者 发表于 2019-03-24 13:46
* d1 S# {+ R- g) J9 e  h5 O# A0 ~4是减速比，根据你的来。

. h4 L0 k% M& `& Q1 @5 k; J  e如果是这样我的就是133.33333，这个和被雕物体周长有关系么？

伪装者

canpo123 发表于 2019-3-25 09:08
2 o* A" x' P* h. i- a如果是这样我的就是133.33333，这个和被雕物体周长有关系么？

9 E7 b; B7 u0 j' ?这种设置方法，跟你雕刻什么没有关系了。设置好了，不用单独去算周长什么的。MACH3  A轴设置方法。
