平口钳铣钳口的正确打开方式

心佛即佛

钢钢 发表于 2019-03-21 08:55
- s1 G) I7 Y6 U, r+ |  M" y还有很多，双轴平面与底板平面的平行性，钳底件与cnc轴（X或Y）的平行性。就是装配误差和安装误差。佛哥有没有检测一下？
还有一些加工误差。
% F: B7 q3 n: y9 s& q! t! X( ?8 f* C精度从底层一阶一阶精进是很难的，这里一丝，那里一丝，矢量相加，有可能就是很大。我看佛哥好像也是常固定一个位置，自己铣一刀，加工工件的精度可以提高一个级别。

  v9 J8 V5 F8 W$ D" s1 [钳子是加工中心生产的，平行度垂直度和装配间隙可以免于考虑。先在台面固定了电木板铣平，然后四角中心打表，再上钳子固定后打表——钳口夹持部位的平面度和与X轴的平行度。均在一丝上下，千分表打表。

来自安卓APP客户端

钢钢

dancingwind 发表于 2019-03-21 09:00
/ \; D9 n4 k! v2 j这个看懂了。确实挺好的思路，挺实用的。

很多都是这个思路，这个应当归入cnc使用方法里面。
就好像很多人在型材底板上铺层密度板，再铣平一下，既可以防型材被铣，又可以打平底板。
7 ^6 u( U2 A3 |/ c! Q+ a4 R9 l功能性和精度结合。

来自安卓APP客户端

钢钢

我关于钳，连发三帖，呼者三两个。本质是一个系统作战的事，单件武器的精良很重要，但还要靠配合。
这不是土办法，是眼界和总体观，是精度、功能大作战！是误差来源分析、误差消灭大作战～

来自安卓APP客户端

钢钢

心佛即佛 发表于 2019-03-21 09:22
$ V2 E8 x( I# Q' I+ u/ `  l钳子是加工中心生产的，平行度垂直度和装配间隙可以免于考虑。先在台面固定了电木板铣平，然后四角中心打表，再上钳子固定后打表——钳口夹持部位的平面度和与X轴的平行度。均在一丝上下，千分表打表。

  A# `- g2 a& F* K8 I  J有没有作上翘检测？

来自安卓APP客户端

红土地1

钢钢 发表于 2019-3-21 08:26
1 G/ N7 v. }* [8 H9 J* H这东东电木不好做，吃不住力。
你买几个呗

9 u$ x/ n2 P' V9 J吃得住，电木足够了，一般玩木头不干金属，再说雕刻机那蚂蚁啃大象的进刀量，能有多大力？刚搜了下，蛤蟆夹有两种结构，燕尾结构的有点难度太麻烦，但有一种平面凹槽配合结构的，不难做，真不难。
- P8 s2 {$ \9 E- a- S! x买当然简单了，买是肯定要买的，不过寨也肯定要寨
电木我都嫌成本高了，我用木头寨它一个试试
: p; S, ~. f2 v) t2 V" d$ f先意淫，下个月才有时间玩。。。。。。



  }/ j: K! G6 @

# N, z5 C0 n, ]  t, J3 ~

钢钢

红土地1 发表于 2019-3-21 10:26
吃得住，电木足够了，一般玩木头不干金属，再说雕刻机那蚂蚁啃大象的进刀量，能有多大力？刚搜了下，蛤蟆 ...

8 d, S. Y) q  _- s6 u0 `我再认真查查，谢谢哥哥提醒。我把工况分了几种情况，一种大件雕，一种普通夹钳雕，一种双面夹钳雕，一种薄片雕，正在完善这几种情况的夹持、附件方式呢。
4 r  n$ c# J% G9 @

红土地1

钢钢 发表于 2019-3-21 10:31
我再认真查查，谢谢哥哥提醒。我把工况分了几种情况，一种大件雕，一种普通夹钳雕，一种双面夹钳雕，一种 ...

这个，看起来高大上，其实原理很简单，简化一下，雕刻机应该可以加工

. P+ {9 _+ j& x9 |6 Q

心佛即佛

钢钢 发表于 2019-03-21 10:01
有没有作上翘检测？

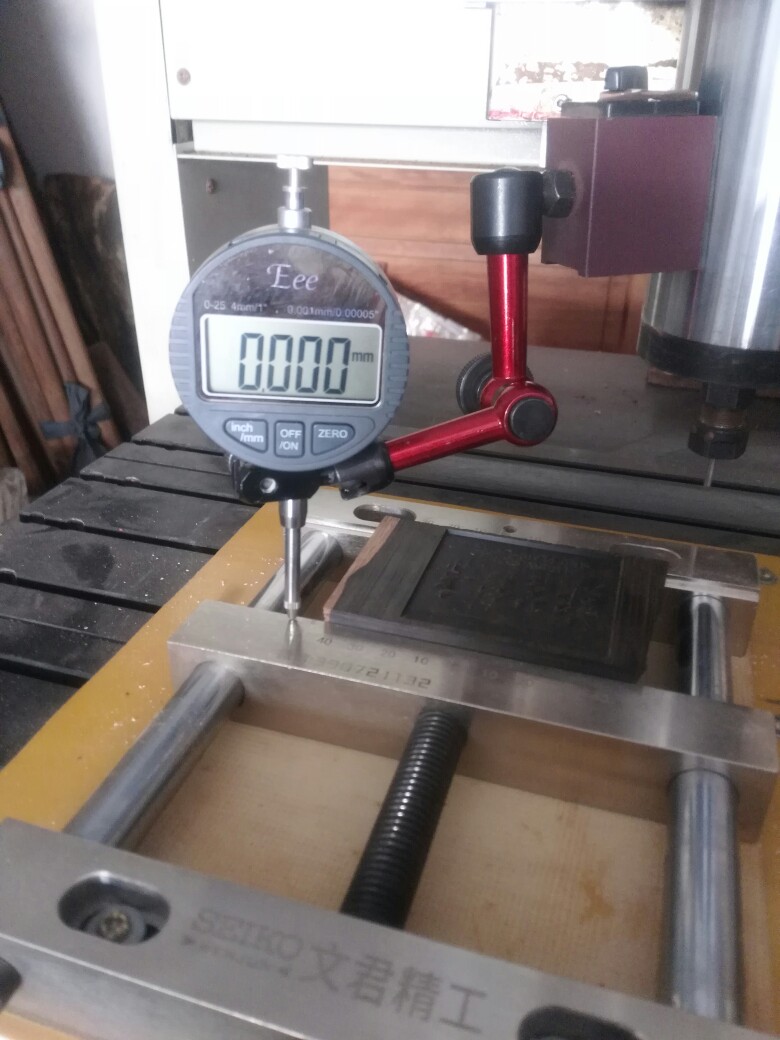

9 V! d( Z- d& d; g! g: t4 ^上翘一是因为前钳口变形，二是活动钳口变形加配合公差大。我的钢钳口可以不考虑变形，活动钳口比较宽且配合紧密，即便有上翘也很微小，改天千分表测一下。不超过一丝不用考虑吧。

来自安卓APP客户端

钢钢

心佛即佛 发表于 2019-03-21 11:02
+ y# D5 z- i8 `1 t; V+ T( `上翘一是因为前钳口变形，二是活动钳口变形加配合公差大。我的钢钳口可以不考虑变形，活动钳口比较宽且配合紧密，即便有上翘也很微小，改天千分表测一下。不超过一丝不用考虑吧。

不知道，看制作的师傅滑块镗孔精度。要量一下，不然心里没底。

来自安卓APP客户端

心佛即佛

钢钢 发表于 2019-03-21 11:45
0 l! E, ]/ l7 b/ ~不知道，看制作的师傅滑块镗孔精度。要量一下，不然心里没底。

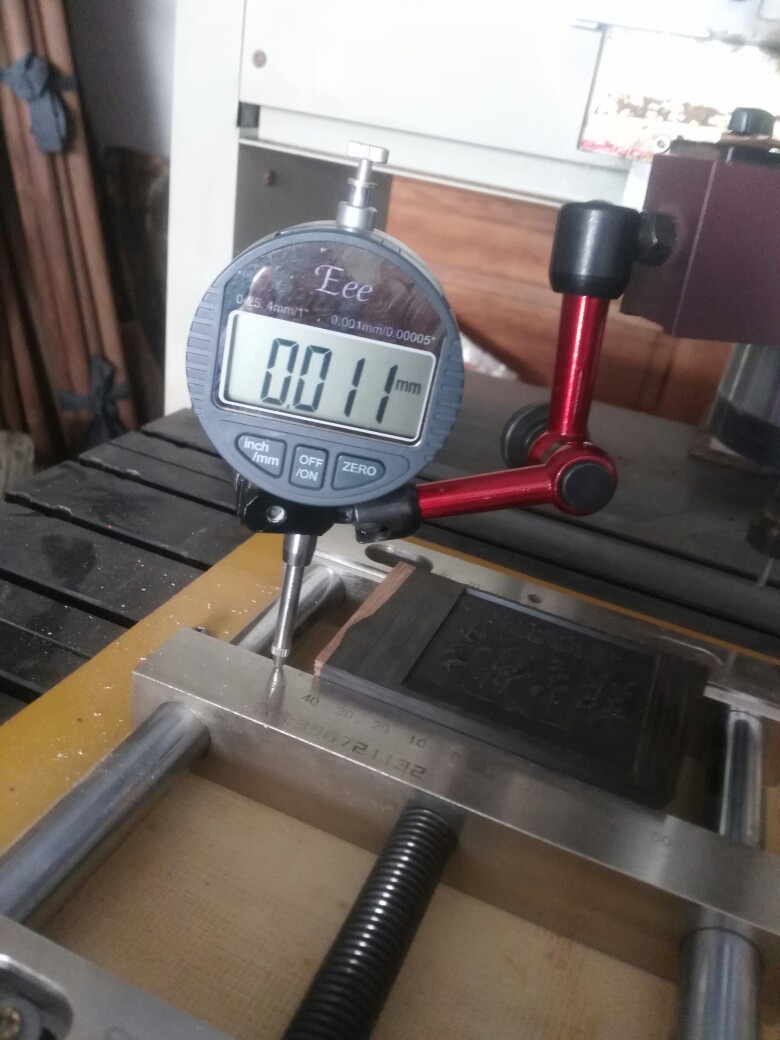

测完了，1.1丝，0.011毫米

来自安卓APP客户端

钢钢

心佛即佛 发表于 2019-3-21 12:01
- E2 S7 \8 k7 h1 O) _测完了，1.1丝，0.011毫米

哈哈，很精密哦，我在宝上也是找到的这一家，好实惠，就是不晓得能不能定制。
7 K) B( M/ m4 b) O( b7 X; ~* C我的计划是等这把不喜欢了，就换一把整体式的，钢钳配铝制靠山底板，方便快速拆装。

心佛即佛

钢钢 发表于 2019-03-21 12:33
哈哈，很精密哦，我在宝上也是找到的这一家，好实惠，就是不晓得能不能定制。
: o' s4 S6 A- a- U" [% P8 a4 B) A我的计划是等这把不喜欢了，就换一把整体式的，钢钳配铝制靠山底板，方便快速拆装。

联系卖家，说是论坛随风推荐的，可以按照你的距离要求开固定孔，钳口能否加长就另说了。

来自安卓APP客户端

sdwyg

呵呵，其实我不是再铣一遍，我的夹钳是木作的，做好夹件，然后铣口

钢钢

心佛即佛 发表于 2019-3-21 12:39
联系卖家，说是论坛随风推荐的，可以按照你的距离要求开固定孔，钳口能否加长就另说了。

: w0 f6 G( l( X1 d- z# p6 k0 N我想改进好几个地方，加长光轴，加宽钳口，把螺杆高度提高几个毫米，不铣钳口，改攻丝自己加垫片，翻倍价钱不知道他愿不愿帮忙。还想整一块铝板垫与钳结为整体，铝板底整一两条可嵌入台面槽的靠山条。
+ g7 X& v' D. }: U0 U& l, Y/ I谢谢佛哥，到时再说吧，以前都玩得那么happy，现在整好了一点点，再玩一段时间。
1 c+ k: O9 ^" t+ s$ z还有一层顾虑，就是机机太破烂，钳整得太贵会不会不搭。。。
