平口钳的几点小改进

牛牛.食物森林

请问怎么调试平口钳面和xy面重合的？

来自安卓APP客户端

钢钢

牛牛.食物森林 发表于 2019-3-19 16:23
: \5 m! E1 R0 {. z/ K) q. m+ O+ U) S! R请问怎么调试平口钳面和xy面重合的？

你的问题比较朦胧，首先不是重合，是平行。
( |6 _/ V9 C, c! x) U4 M要看你的情况，像我这样的，夹一块四五牌，1.5CM左右厚，再直接铣钳口，这样出来的面在雕四六牌时特别与XY面平行。
如果你的钳是高精度钳，把台面抄平就可以。
如果你的钳是宝上买的比较普通的，就先放一平面上，测量一下固定端和移动端钳口与平台面的高度，固定端左右测一个，移动端在靠近两头分别左右测一个，总共六个数字，做一个评测，有的情况可以把CNC台面上加一块板，可以把两个固定端下的板铣出反高差，从而调整钳口面与XY平面的平行度。
! D* P; `9 ~8 y假如你的光轴都互相不平行，就基本好难调，只能模拟最多使用情况下的夹持宽度，在钳口下面夹上一块材料，把原钳口面重新铣一遍，或夹夹片，铣夹片（夹片必须分别与固定、移动端用螺丝拧死）。

钢钢

dancingwind 发表于 2019-03-19 13:00
1 t/ ?( y2 }1 G9 q: L9 E3 @系统，晚上回去，花点时间，认真看看。
, h# F1 c( u+ {! Y/ I% b* {
早上起来，看了下，全是文字。每来的及认真读。

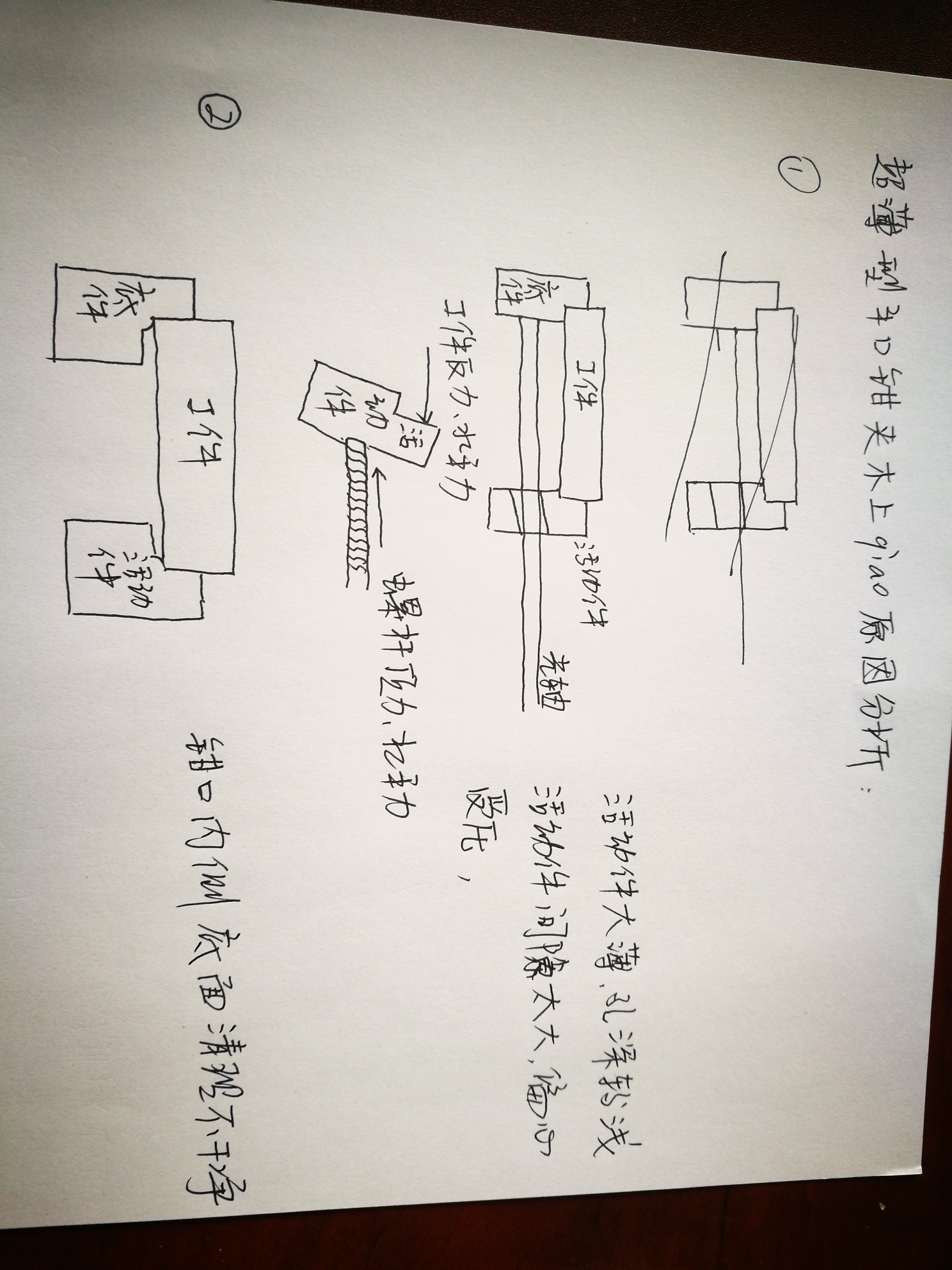

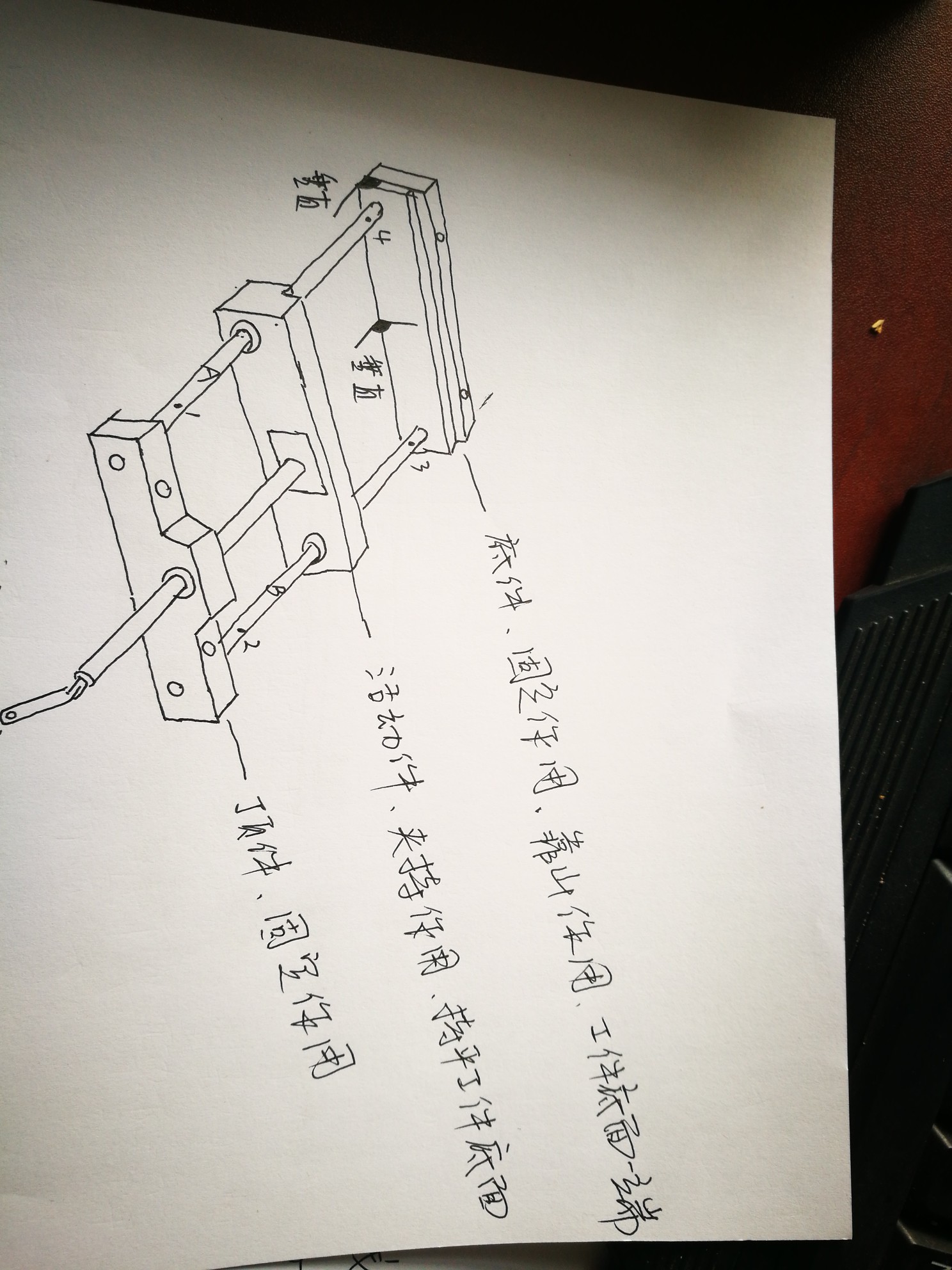

再来两张，

来自安卓APP客户端

dancingwind

钢钢 发表于 2019-3-19 17:11
再来两张，

0 i3 b6 n1 D% @9 _好吧，是真没看懂。这次认真读了3遍，对照图来着。
9 j7 R$ V3 i/ [4 G

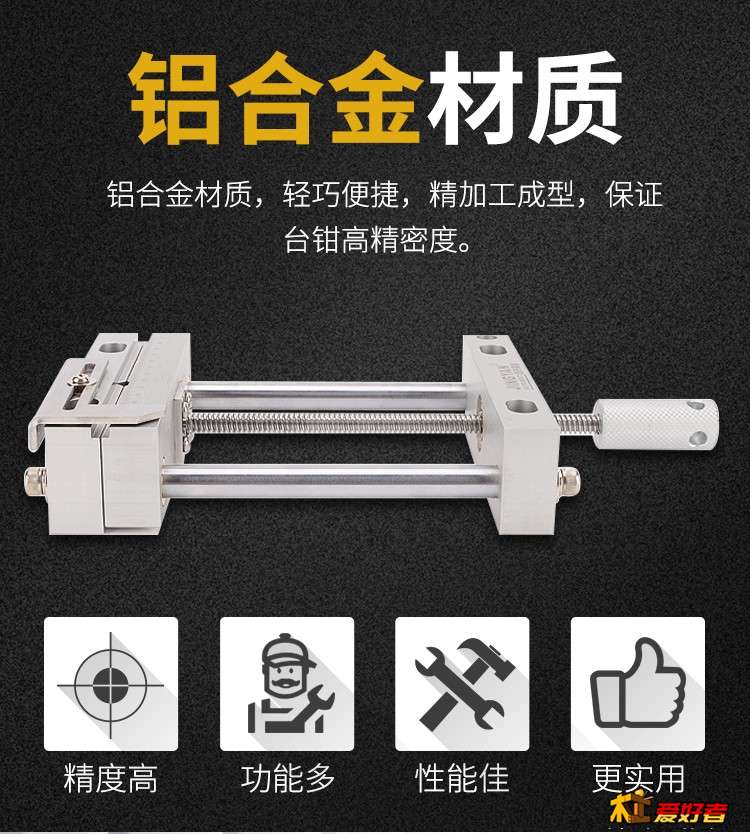

和这种网上的有啥区别不

爱你不离不弃520

我都是考它来固定的，

来自安卓APP客户端

爱你不离不弃520

底面都是上磨床磨的

来自安卓APP客户端

钢钢

dancingwind 发表于 2019-3-19 17:57
好吧，是真没看懂。这次认真读了3遍，对照图来着。

和这种网上的有啥区别不

我说那么多，你说都不晓得呀？那你买一个回家，做个测试就知道啊，自己研究一下了。慢慢来吧，如果你有具体的问题，我可以回答，像上两楼那样。
3 {: t; V& f) O/ y如果还没玩到这个方面来，建议你找版块里老人，帮忙做一个高强度高精度的，省得死脑细胞。。。
& |, O% U# D/ W7 J, J

钢钢

爱你不离不弃520 发表于 2019-3-19 18:04
" P1 x" ?: B7 T  s. }1 c1 ]底面都是上磨床磨的

; P5 o# z6 |% l9 k; X0 g) u我有金属冒出恐惧症。。。

钢钢

好吧，我试着分析两句，总的这个图只有一个方向，信息比较少。
9 L3 }& o: d: N4 [2 D- `首先侧边靠山铁片设计不合理，两处，一是不靠边，会让铁片90度形同虚设，二是直角头太长，会使不规则工件翻面时靠住不同的部位，这个小靠山是个样子货，作用很小。如果你不了解夹钳工件翻面原理，解释就很复杂。
9 V% o' }, j( w6 K  c把手的事我上面说过，你也说看不懂。这种把手，做细了使不上劲，做粗了就被台面挡住下不了手。你看看我上面介绍的那款，来比一下，铁片是不是杠杆力臂更长？
一个这种东西，什么螺杆最好？旷量小、螺杆和螺帽螺纹接触面积大，旷量小就是精密，越精密的杆，松劲后越容易直接手旋杆子无障碍。
6 V/ T+ }1 W2 a他用把手钻洞，只是好看些，虽然松劲后也是可以直接旋，但紧的时候还要插棍子，多了外部附件。
眼估他的螺杆中心比圆轨高，就是我说的错层式布置，主要目的是防上翘。这是很牛的地方。
3 z5 I! r! I$ `% X- n. L( S. E螺杆固定方式是正确的。
& [9 @& B5 w5 M精度要量，看不出来。总之一把好钳，装配都是有讲究的，如果买回来精度不好，可以试着重新装配。

来自安卓APP客户端

钢钢

dancingwind 发表于 2019-03-19 17:57
7 ]! L' p# s, s8 R3 E好吧，是真没看懂。这次认真读了3遍，对照图来着。

和这种网上的有啥区别不

好吧，我试着分析两句，总的这个图只有一个方向，信息比较少。
* i- ^( w* T# ^( Y首先侧边靠山铁片设计不合理，两处，一是不靠边，会让铁片90度形同虚设，二是直角头太长，会使不规则工件翻面时靠住不同的部位，这个小靠山是个样子货，作用很小。如果你不了解夹钳工件翻面原理，解释就很复杂。
把手的事我上面说过，你也说看不懂。这种把手，做细了使不上劲，做粗了就被台面挡住下不了手。你看看我上面介绍的那款，来比一下，铁片是不是杠杆力臂更长？
一个这种东西，什么螺杆最好？旷量小、螺杆和螺帽螺纹接触面积大，旷量小就是精密，越精密的杆，松劲后越容易直接手旋杆子无障碍。
/ V5 Q6 Z" \' g5 g% i& V, n他用把手钻洞，只是好看些，虽然松劲后也是可以直接旋，但紧的时候还要插棍子，多了外部附件。
+ I+ ~: M! F' f眼估他的螺杆中心比圆轨高，就是我说的错层式布置，主要目的是防上翘。这是很牛的地方。
* Z7 @9 G  Y: X. C, M- D* \螺杆固定方式是正确的。
精度要量，看不出来。总之一把好钳，装配都是有讲究的，如果买回来精度不好，可以试着重新装配。

来自安卓APP客户端

钢钢

dancingwind 发表于 2019-03-19 17:57
; E, s5 ^8 K+ T8 a好吧，是真没看懂。这次认真读了3遍，对照图来着。
3 l! @9 p! i4 d( [  U& v9 |: l" T
- Z+ m" ^8 b$ ~和这种网上的有啥区别不

) a6 z( E! F; A6 {' T+ K* U3 ]上面说错了，是他的光轴固定方式是对的。上轴套也是合理的。
看下卖家实力，基本上可以买，没大毛病。

来自安卓APP客户端

dancingwind

钢钢 发表于 2019-3-19 18:21
& j8 o; H$ |2 s我说那么多，你说都不晓得呀？那你买一个回家，做个测试就知道啊，自己研究一下了。慢慢来吧，如果你有具 ...

恩，估计是我没碰到过。可能固定46牌遇不到，我一般就压紧固定。雕刻完，在2点切边，基本一块牌子就出来了。至少肉眼没啥问题。
  [4 }4 z- T0 i

钢钢

dancingwind 发表于 2019-3-19 17:57
1 F( u4 n4 [8 U8 m0 Q! f& e" q好吧，是真没看懂。这次认真读了3遍，对照图来着。
0 m4 C; X0 z3 L3 h: H
和这种网上的有啥区别不

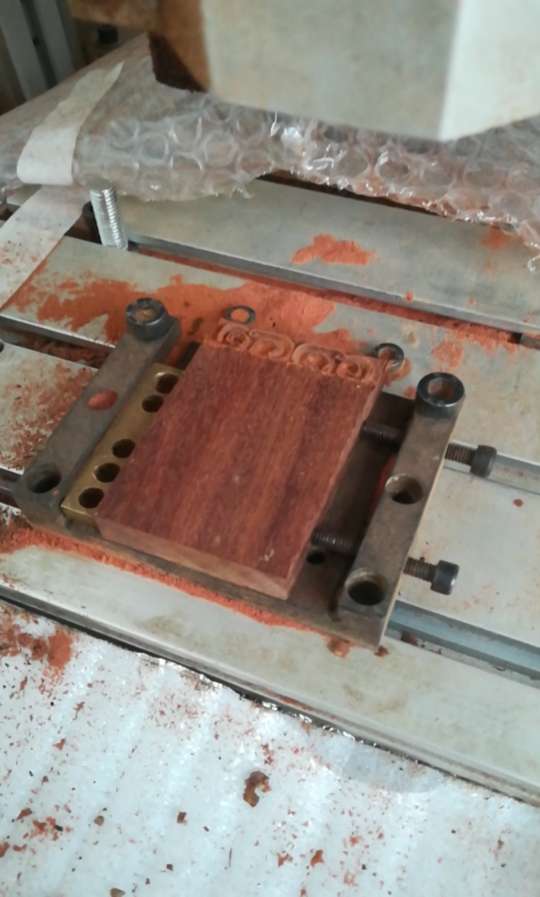

* L1 ~" l  b; b2 E0 S& ]! o给你看一下靠山的正确打开方式：小柱状、靠底边最合理
& \, \$ E- {7 Y7 d- t
# p5 v8 @0 w! ]) k& t' `0 ?

dancingwind

钢钢 发表于 2019-3-19 19:27
给你看一下靠山的正确打开方式：小柱状、靠底边最合理

这个估计只能碰到在说了，没有实践，没有切身体会啊。
# ~) d; h* }& p$ C" Y$ Q" L

钢钢

dancingwind 发表于 2019-3-19 19:26
恩，估计是我没碰到过。可能固定46牌遇不到，我一般就压紧固定。雕刻完，在2点切边，基本一块牌子就出来 ...

他的轴套也是亮点，好像是加长可调间隙的，这都可以减少工件上翘。
