有没有做影雕的

小匣子 · 发表于 2019-3-18 15:32:01

精雕里面有个钻孔的吧，

game小鲁班 · 发表于 2019-3-18 17:02:54

小匣子发表于 2019-03-18 15:32. ?, W0 V: m3 r+ H! k) c2 j- _
精雕里面有个钻孔的吧，

精雕里面的钻孔策略，必须要有一个点才能用，只有圆圈不行

shamate · 发表于 2019-3-18 20:42:12

本帖最后由 shamate 于 2019-3-18 21:18 编辑

做影雕我推荐一个软件Halftoner很小的软件，因为生成的是规则点状阵列，处理速度比stipplegen要快（个人感觉）
设置钻头（或v型刀）锥角后，直接生成G代码（支持Grbl可用代码）
感觉用波浪线的效果比点阵更好，而且加工速度快不少

另外，stipplegen生成的svg格式矢量图似乎可以配合inkscape来使用（并没有试过）

game小鲁班 · 发表于 2019-3-18 22:25:37

shamate 发表于 2019-03-18 20:421 r( {5 X+ ?2 Y4 a9 L7 _
本帖最后由 shamate 于 2019-3-18 21:18 编辑
( o  M/ P& T! t8 X+ {. r
5 A7 `2 L# x2 {) `4 j) m& Q3 V: c做影雕我推荐一个软件Halftoner很小的软件，因为生成的是规则点状阵列，处理速度比stipplegen要快（个人感觉）  p$ ~4 T3 m" \0 t/ k4 _
设置钻头（或v型刀）锥角后，直接生成G代码（支持Grbl可用代码）
: L$ b) m, [$ w感觉用波浪线的效果比点阵更好，而且加工速度快不少
; k! I$ i/ O& V  u* O8 k3 ?  Y3 J. b; V  p8 w+ A) @2 i
7 k0 n$ l- T4 D3 U! l: r, D6 R
另外，stipplegen生成的svg格式矢量图似乎可以配合inkscape来使用（并没有试过）

这个厉害，直接刀路都出了，方便软件来个链接吗

8090 · 发表于 2019-3-18 22:31:11

game小鲁班发表于 2019-3-17 18:595 w6 M5 F2 n! s3 _0 R; V
软件下载地址链接:https://pan.baidu.com/s/1RJlDPUDzSAAnJyae1W7DnA提取码:toku

感谢分享，回头有空研究一下，上次有个家具厂老板叫我出这种影雕刀路，琢磨了好久都没搞定。

shamate · 发表于 2019-3-19 15:14:36

game小鲁班发表于 2019-3-18 22:259 C2 n( V$ O# ] ~2 O5 q
这个厉害，直接刀路都出了，方便软件来个链接吗

http://jasondorie.com/downloads/HalftonerV1.7.zip

柒彩3D科技 · 发表于 2019-3-20 19:28:11

影雕软件是什么？发个链接我也试试

随意（＃－.－） · 发表于 2019-3-22 01:25:32

影雕的黑白效果黑是低点还是高点呢?我也不懂，用什么特征来形成的

shamate · 发表于 2019-3-22 16:55:46

本帖最后由 shamate 于 2019-3-22 17:03 编辑

随意（＃－.－）发表于 2019-3-22 01:25
1 V1 \& P' L4 t) y H& m1 N影雕的黑白效果黑是低点还是高点呢?我也不懂，用什么特征来形成的

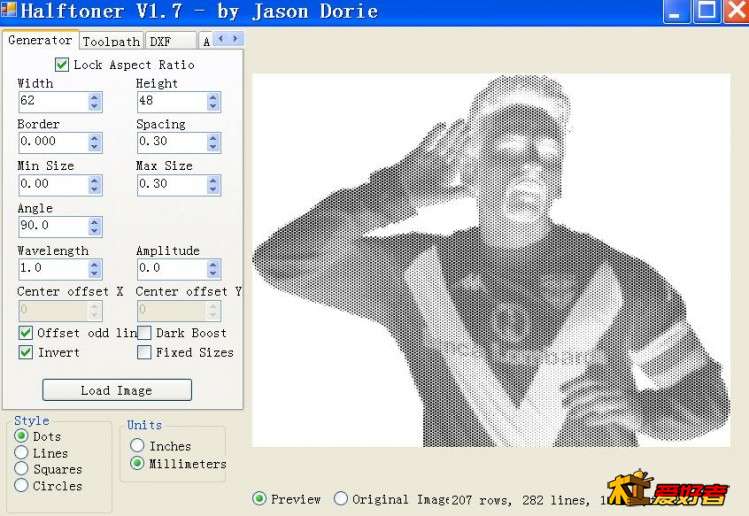

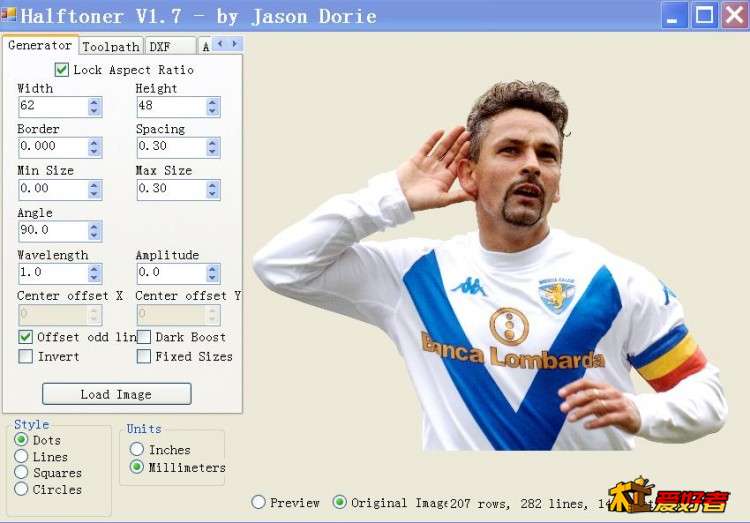

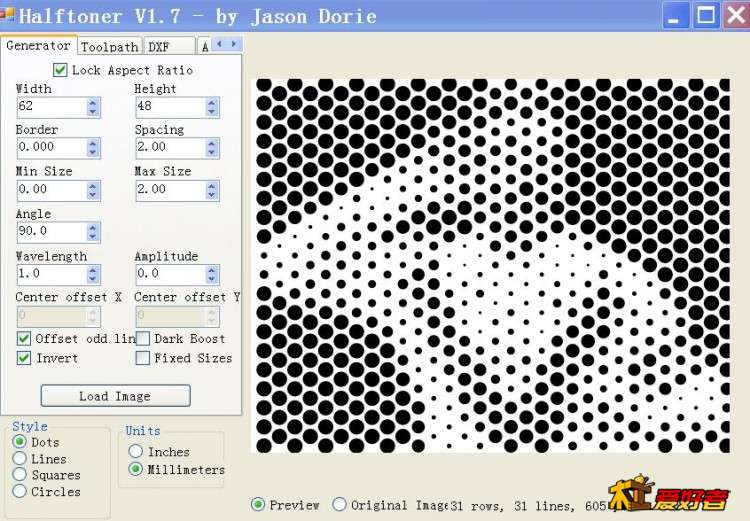

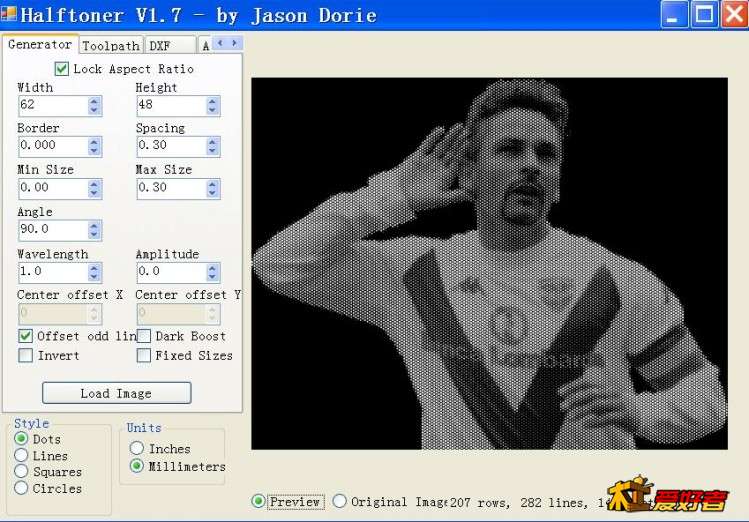

哪种是高点可以通过软件设置。目的是要适合所用的材料和图片，比如黑色或深色表面的材料和透明或浅色表面的材料，用眼来看，两种效果是不同的。软件可以看大致上的效果图，主要可以通过经验来判断。下面是示意图，大小圆点是靠钻削深度控制的，当然也可以用锥形铣刀，invert 是反相效果，类似生成底片（可能说的不对）？

shamate · 发表于 2019-3-22 17:20:11

shamate 发表于 2019-3-22 16:554 G4 d0 n- F- o, B
哪种是高点可以通过软件设置。目的是要适合所用的材料和图片，比如黑色或深色表面的材料和透明或浅色表面 ...

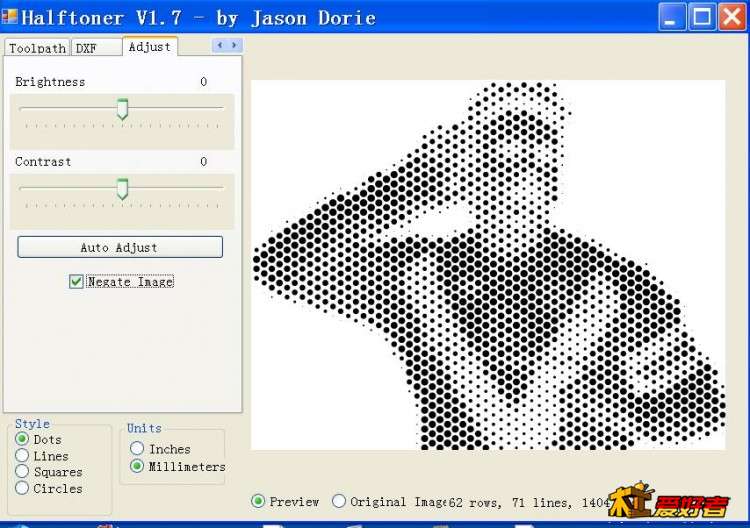

确实是弄错了，底片模式是这个 Negate Image选项

河北小小木匠 · 发表于 2019-3-26 12:45:26

激光几分钟的事情搞这么复杂

sasukii · 发表于 2019-3-26 18:39:55

链接挂了，可以再分享一次不，谢谢
