求助雕刻圆圈

玖月蓝铂金加工

o灬虫二 发表于 2019-03-13 09:20
那就超简单了，你加我Q吧，两分钟的事情928501167

# p6 r5 f8 O- ?) N5 n) B嗯嗯 谢谢

雨涵

微信手机15937650607  加我我教你

玖月蓝铂金加工

雨涵 发表于 2019-03-13 09:20
微信手机15937650607  加我我教你

谢谢谢谢

爱就进行到底

0 W9 r3 ~8 d0 H  W

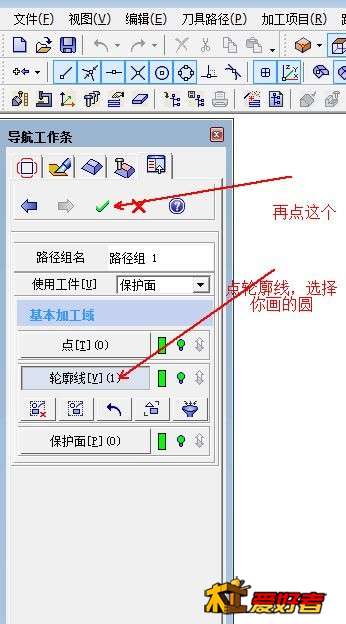

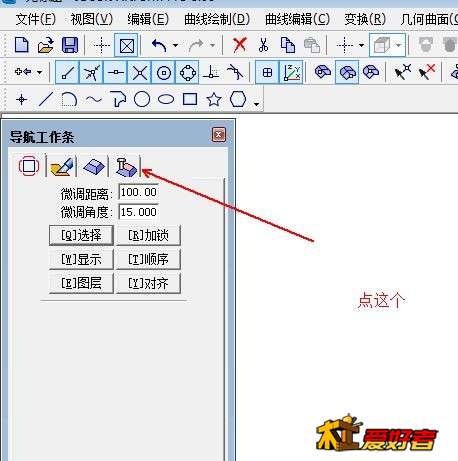

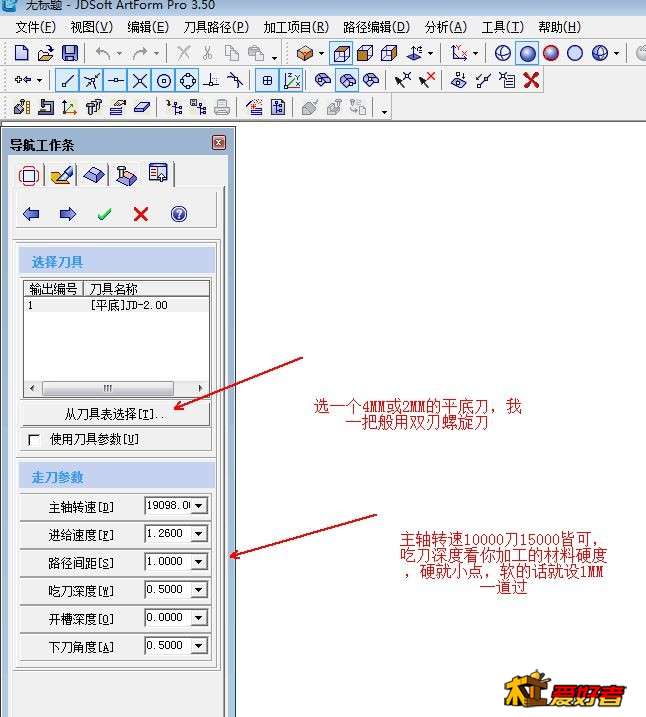

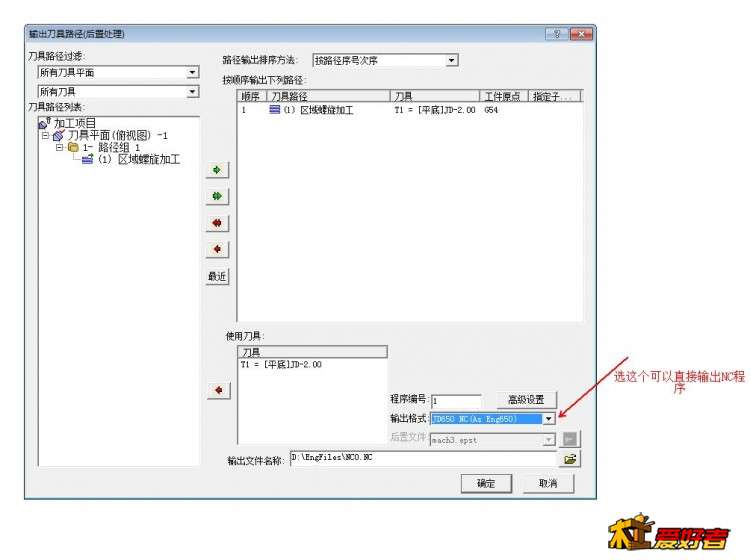

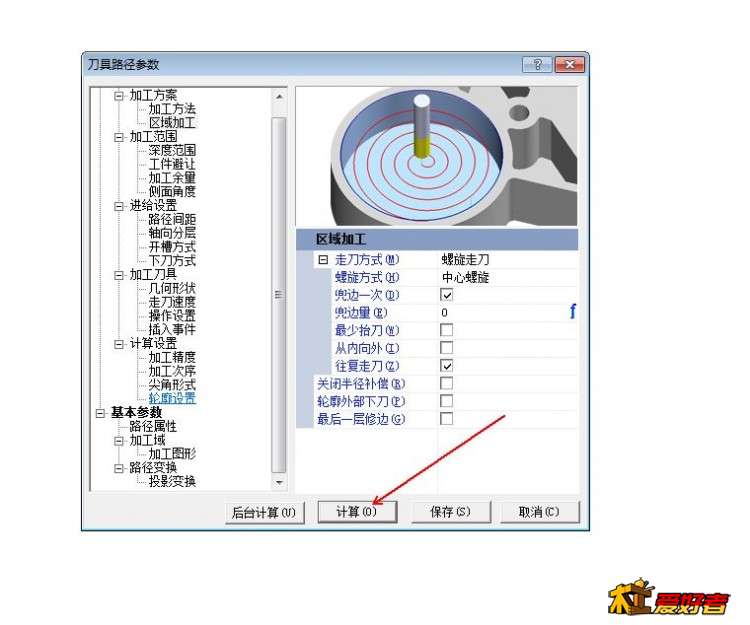

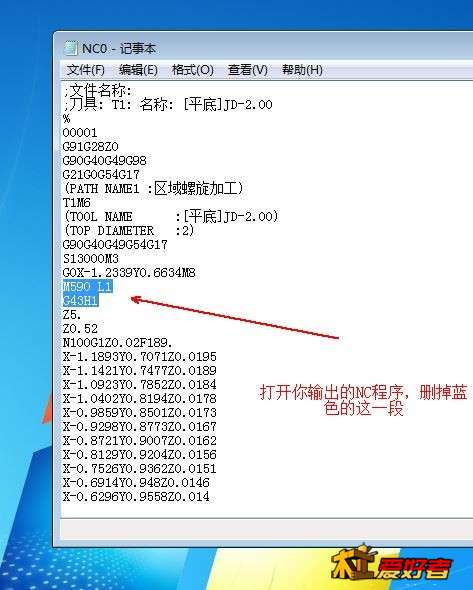

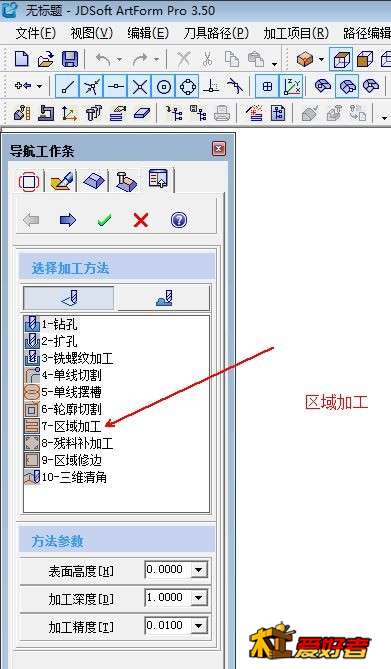

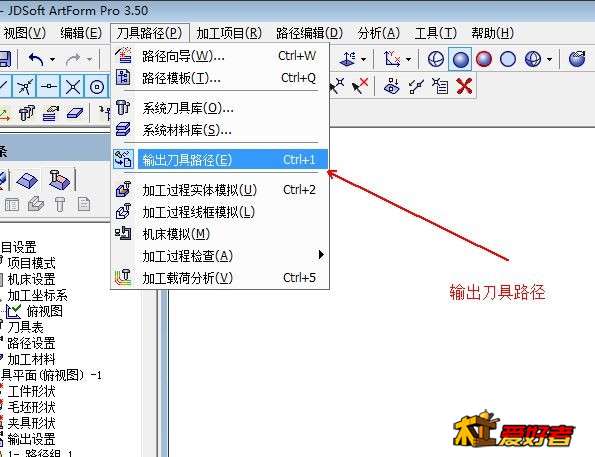

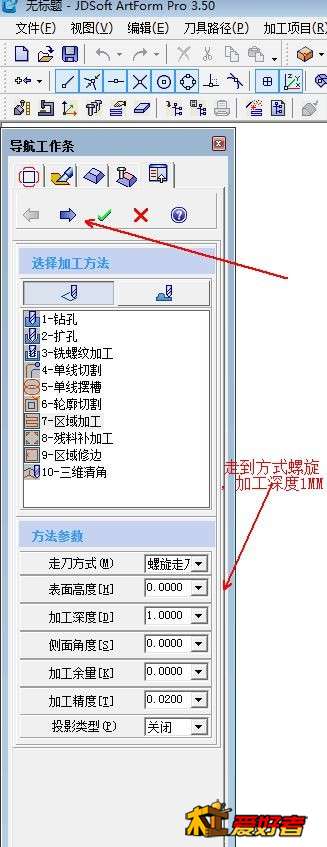

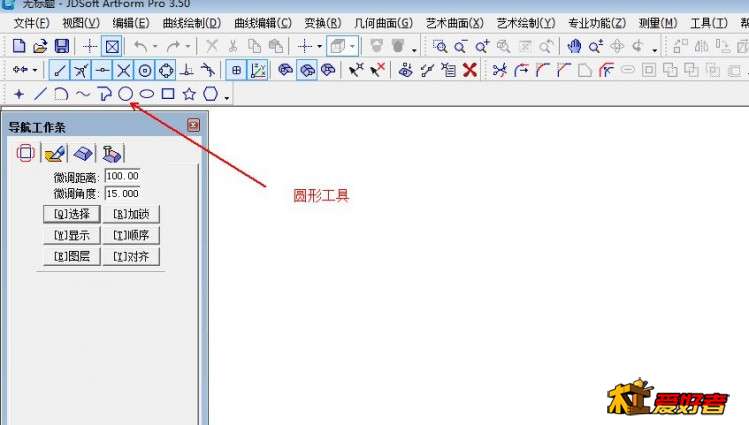

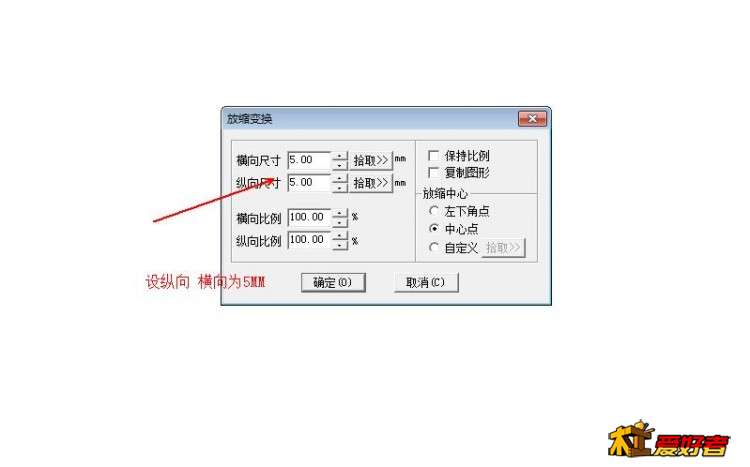

下一个精雕的artform3.5吧，这个软件是免费的去官网下，这个用起来比较简单，下面我跟你说下怎么出5MM圆的刀路，用的是区域清除的策略，如果是切割就用单线切割的策略，直接上图，看上去好多图其实很简单，发上图后看了下好像比较乱我用文字复述一下，你结合着看下吧，打开ARTFORM--点圆形工具画一个圆（不用管大小），点变换--放缩，设成5MM，变换--图形居中，然后点左面有个加工的图形，路径向导，点1-2.5轴加工，点区域加工（如果是切割就换成单线切割），加工方式螺旋-加工深度设你加工深度，点下一步，刀具选择--4MM或2MM的刀，路径间距设刀具直径的3分之一或一半皆可，吃刀深度根据材料硬度设，硬度越高数越小，如果是木头壳设1MM或0.5MM，下一步，选择轮廓线，或者直接框选你画的圆，然后点左面的对号也就是确定，出来一个框点计算，框选路径，点路径向导--输出刀具路径，出现一个框，输出格式选可以直接出NC的那一个，选择保存路径和命名，最后看最后几图就好了，

湖湖

学精雕就行。很简单的傻瓜软件 那些工业软件 别玩了 学起来很累。

zb942468

我是用cad制图，然后转成g代码，然后改高度参数就可以了，也不知道这样对不对。

龙骨旋翼

参照我这个文档就可以了，我学的是2017版本的应该基本相同，按照前辈们教我的方法，先用CAD图纸画好图形，然后保存为dxf格式，导入AC软件内即可，具体步骤看我这个里面的文档，

翙夼

爱就进行到底 发表于 2019-3-13 11:03
% x) @0 c  A: _8 X下一个精雕的artform3.5吧，这个软件是免费的去官网下，这个用起来比较简单，下面我跟你说下怎么出5MM圆的 ...

3 [5 x& V4 ^5 a2 H顶你赞一个！
9 [$ t$ Y& |7 g4 \  L! ^: e

玖月蓝铂金加工

爱就进行到底 发表于 2019-03-13 11:03
: q. L' }5 k3 w5 [3 D7 ^6 D本帖最后由 爱就进行到底 于 2019-3-13 11:33 编辑

1 A% A1 X$ c" y: r3 Q下一个精雕的artform3.5吧，这个软件是免费的去官网下，这个用起来比较简单，下面我跟你说下怎么出5MM圆的刀路，用的是区域清除的策略，如果是切割就用单线切割的策略，直接上图，看上去好多图其实很简单，发上图后看了下好像比较乱我用文字复述一下，你结合着看下吧，打开ARTFORM--点圆形工具画一个圆（不用管大小），点变换--放缩，设成5MM，变换--图形居中，然后点左面有个加工的图形，路径向导，点1-2.5轴加工，点区域加工（如果是切割就换成单线切割），加工方式螺旋-加工深度设你加工深度，点下一步，刀具选择--4MM或2MM的刀，路径间距设刀具直径的3分之一或一半皆可，吃刀深度根据材料硬度设，硬度越高数越小，如果是木头壳设1MM或0.5MM，下一步，选择轮廓线，或者直接框选你画的圆，然后点左面的对号也就是确定，出来一个框点计算，框选路径，点路径向导--输出刀具路径，出现一个框，输出格式选可以直接出NC的那一个，选择保存路径和命名，最后看最后几图就好了，

2 F9 v  Y# b' i( U$ |" I谢谢啦 辛苦
