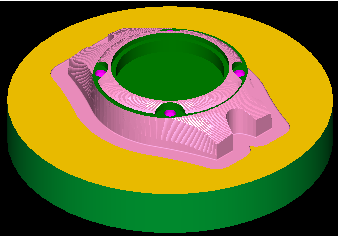

加工水平竖直部位,由于已经进行了粗加工,工件表面留下的余量已经很少,除了中间圆形底面,其它部位都比较适合使用轮廓加工,中间的底面使用区域加工。
, w  v1 W' Q+ r8 @$ V5 l5 a
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 19:59:10 | 显示全部楼层

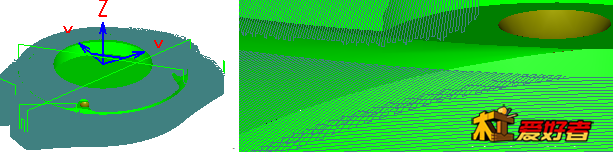

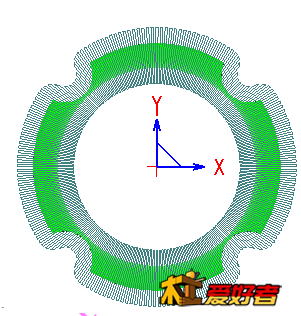

加工环状面,从面的形态特征分行,面比较接近回转面,面从里到外是向圆弧状向下倾斜,为保证加工效果的一致性,采用径向精加工比较合适,以面的中心位置为放射中心
- i7 b2 K- z; ]2 n$ R0 S. D( A4 ?
回复 支持 反对

使用道具 举报

发表于 2019-3-10 19:59:32 来自手机 | 显示全部楼层
灵魂不是钱吗?
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:00:13 | 显示全部楼层

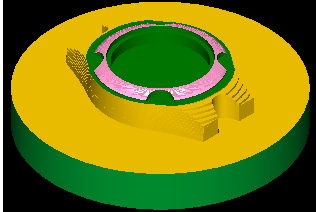

加工图形剩下的平坦面,从造型中可以看出,该面比较平坦,对称向两边倾斜,比较适合采用平行截线方式,走到方向于面的倾斜方向一致9 n2 V! x) i+ H% c8 ?( x' p2 {: t
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:01:33 | 显示全部楼层
空颜 发表于 2019-3-10 19:59
! I! I7 N! q# s4 [2 i4 w灵魂不是钱吗?
$ ~) ^5 X0 C( ~- k
能不能让我装会逼!!!!先不谈钱!!!!!!!8 o! z: ]* b1 t
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:11:59 | 显示全部楼层

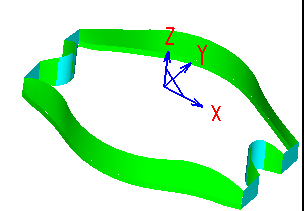

加工陡峭面,加工陡峭面一贯比较合适的加工方式就是等高外形
2 r) q/ O. c$ ~1 H- I3 I  F( `
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:19:48 | 显示全部楼层

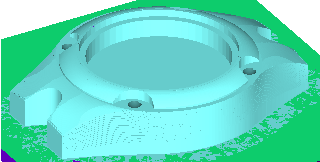

加工4个小圆弧面,由于小圆弧面比较小,有刚好是球面一部分,半径还是1,可以采取比较特殊的加工方式,那就是用R1的球头刀直接以钻孔的方式加工
0 m* |+ T+ {( T) w( R* m
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:21:19 | 显示全部楼层
底面处理,从形态特点分析来看,比较适合采用区域加工的方式: a* j- ^  B/ m' ]( k/ M+ n# G5 B. y
回复 支持 反对

使用道具 举报

 楼主| 发表于 2019-3-10 20:24:58 | 显示全部楼层

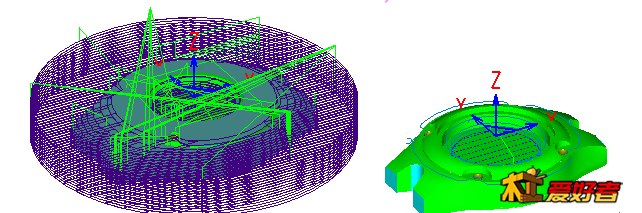

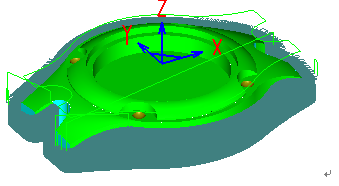

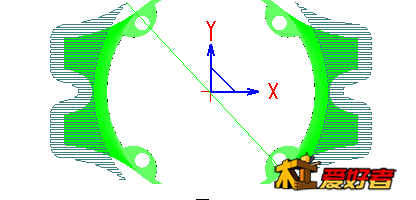

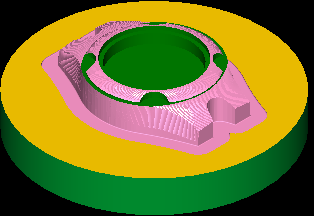

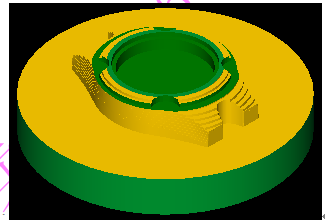

刀具路径和最后的加工模拟结果
