牧田锂电吸尘器里面的构造居然这么简单。。。

居然如此高大上

dick_c 发表于 2019-03-09 19:05
+ z1 ?4 R. z5 B/ Q3 @* j  C0 R; P嫌电池不耐用可以多买些电池备用，如果嫌牧田电池贵，现在有很多它的兼容电池卖，仅百来元一个。想改插电也有办法：买个直流电源，18至21伏都可以，最大电流按20安培考虑，然后再买一个牧田款的电池盒，仅五元一个，再买个兼容的保护板，主要是利用保护板的电池插口，大约12元一个,电池盒都是带支架的，把保护板用螺钉拧在支架上，如果嫌支架不稳当，可以插几节18650废电池在里边，然后给电池盒打个洞，把直流电源输出电线焊在保护板的电池插片上，这样就好了。用的时候只要把电池盒插在吸尘器上就可以了。这样，不用改吸尘器，就变成插电、电池两用的了。

我也是这么想的 ，就是不知道牧田的18v是多少a的，不知道买哪种开关电源

dick_c

居然如此高大上 发表于 2019-3-9 19:23
; s( ^# n0 B1 V3 B我也是这么想的 ，就是不知道牧田的18v是多少a的，不知道买哪种开关电源

多少安培你自己完全可以算出来了，你那个3安时电池可以用15分钟，就是说四分之一小时，也就说明了平均工作电流是12安培，考虑到启动电流要大一些，所以我楼上推荐你买20安培的直流电源。

gzwuke

6 x% j0 g- N) x8 k+ ], v

dick_c 发表于 2019-3-10 00:28
. E9 i1 W  r' a多少安培你自己完全可以算出来了，你那个3安时电池可以用15分钟，就是说四分之一小时，也就说明了平均工 ...

一般锂电工具不考虑软起动，因为用的动力电池组能承受瞬间大电流。
; m, G( L( M5 \5 J2 Y% p如果平均工作电流12A（这比较正常），启动电流那至少4倍以上是很正常的事，我建议配最大50A的，也就是1kw的开关电源。当然，配20A的也行，但得自己加软启动电路。

& `4 t% h, h# R+ W/ A2 J
) N0 M9 E& ^9 T/ W3 n

dick_c

gzwuke 发表于 2019-3-10 17:46
# k1 c" O6 ^4 U; [; o7 |' J, _一般锂电工具不考虑软起动，因为用的动力电池组能承受瞬间大电流。
* T, e# s4 a" D如果平均工作电流12A（这比较正常） ...

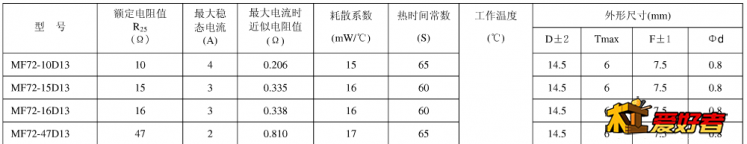

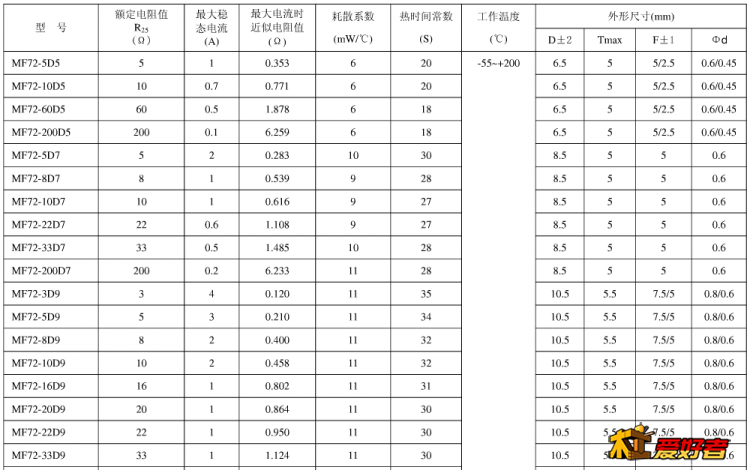

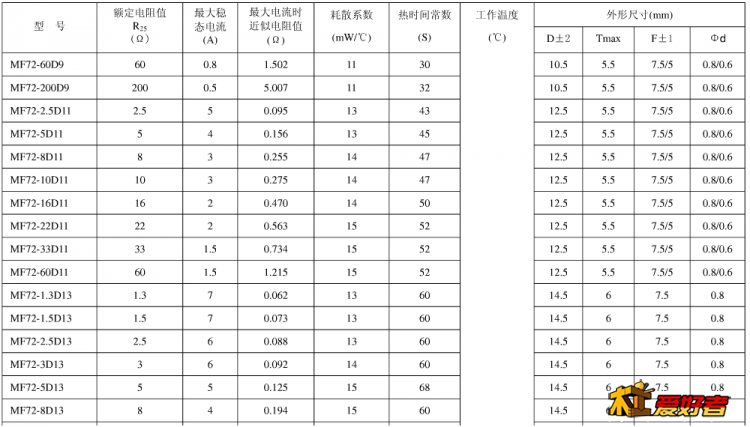

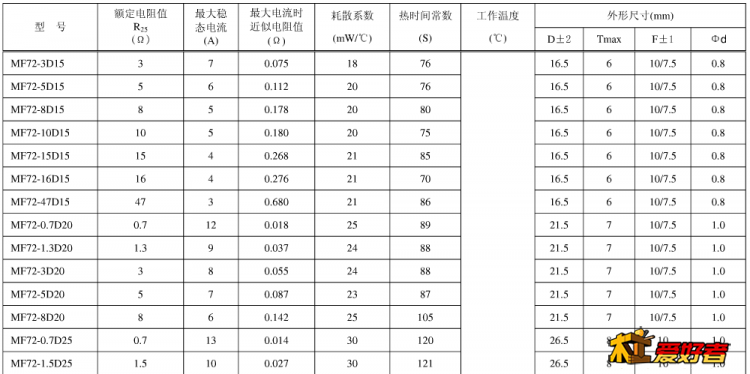

) t. u7 b( b2 P$ E) p3 G50安电源增加的成本太多了，重量体积也太大。可以采取两个办法，1.用变压器加整流桥后直接用，不用开关电源。2.串联功率型热敏电阻（NTC）来限制启动电流，简单易行，成本很低，见下表，选电流和阻值合适的用就行了，如找不到合适的还可以串并联解决。
0 h5 h, m1 G$ e# A" E+ [- l

gzwuke

dick_c 发表于 2019-3-10 20:32
6 [1 {0 X) Y) D$ m50安电源增加的成本太多了，重量体积也太大。可以采取两个办法，1.用变压器加整流桥后直接用，不用开关电 ...

12v的二手服务器电源很便宜，18v或可调的大功率开关电源是比较贵。
2 d% X4 t3 U. ^0 [) j第二个可行，相对比较简单，相当于增加了软起动功能，但不知能符合功率要求的NTC价格如何？

+ b* v( ^5 U8 j

dick_c

' s1 A& B- u5 F- V0 k

gzwuke 发表于 2019-3-10 21:05
( Z+ w  R# c$ _9 d3 ?7 \: C第二个可行，相对比较简单，相当于增加了软起动功能，但不知能符合功率要求的NTC价格如何？

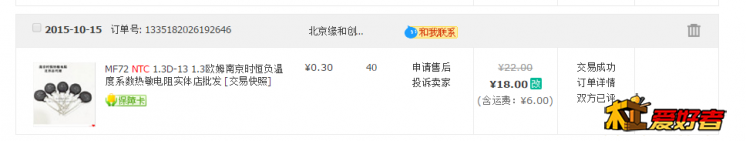

$ T) `  m2 z$ p) Q/ O9 u* z# L1 wNTC价格很便宜，我买的1.3-D13仅0.3元一个（1.3-D13用在此处可能电流不够，需要两个并联在一起，代替一个NTC使用，串联在吸尘器和电源之间）。其实此处不一定要用到NTC了，因为吸尘器与普通电动工具不同，没有一大堆齿轮和传动机构需带动，电机只带一个风扇，而且只有吸尘时负荷才大，启动时没有吸尘，负荷很轻，启动电流不一定会有4倍额定电流那么大，很可能20安培电源就够用了，实在不行再加NTC。

gzwuke

5 ^' D$ Q7 ?! Q  R- {

dick_c 发表于 2019-3-10 21:18
# ~. [+ N0 T7 f# ^+ w* [+ k+ }NTC价格很便宜，我买的1.3-D13仅0.3元一个（用在此处可能需要并联使用）。其实此处不一定要用到NTC了，因 ...

* y& t/ t# ?5 j* m那是比较便宜，可为什么并联使用？不是该串联吗？
NTC应该是常温电阻高，温度升高电阻变小吧，并联不就没什么用了吗？

0 P' C& A) L9 {我倒是想过用功率型电阻与一个开关并联后串入线路，启动前开关开，启动后开关闭，就是操作麻烦，NTC相当于用温度来触发开关，不用手
7 s3 o/ u, Y, y4 G# W% T8 ]
/ A$ P* g/ h: w& h电机无外部负载启动时基本也需要2到3倍的电流吧

dick_c

gzwuke 发表于 2019-3-10 21:28
4 b% ]9 c  {* k为什么并联使用？不是该串联吗？
NTC应该是常温电阻高，温度升高电阻变小吧，并联不就没什么用了吗？

...

你看楼上表格，1.3-D13的最大稳态电流是7安培，用在此处不够，所以需要并联使用，如果电阻阻值不够就需要串联，有时甚至可能既需要并联又需要串联，叫做复联了。用多个小功率NTC复联代替一个大功率NTC还有一个好处，就是时间常数小，有利于短时间内再启动。

gzwuke

dick_c 发表于 2019-3-10 21:37
你看楼上表格，1.3-D13的最大稳态电流是7安培，用在此处不够，所以需要并联使用，如果电阻阻值不够就需要 ...

# H% P3 W5 m! `9 l我还以为你说的并联是要直接把NTC与吸尘器并联，看了你的解释知道了，把NTC之间串并之后，达到合适的参数，再整体串入线路。

: f0 ^. x/ c& }6 f2 `0 X4 \你说得不能太简练，否则在木工论坛，能理解的不多。
' v! j* C1 d; `* M, y, @  c

dick_c

gzwuke 发表于 2019-3-10 21:57
$ J7 H0 ^' [' P) Y' \我还以为你说的并联是要直接把NTC与吸尘器并联，看了你的解释知道了，把NTC之间串并之后，达到合适的参数 ...

我把21楼的回复重新编辑了，这下应该可以说清楚了。
