MACH3雕刻机玩激光雕刻，问题解决完美控制。

hua3729128

如果我够继电器控制激光开关，是不是有些扯淡，开关频率够么？不应该是PCB上的开关功率管控制激光开关吗？

WWL1215

阿余 发表于 2019-3-7 00:13
% u6 G+ W9 a9 [换成用固态继电器, 看是不是好一些? 响应快一些?

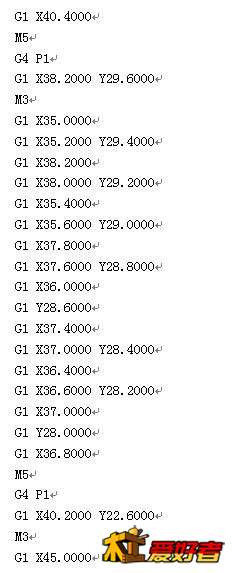

+ w: f$ A+ f. o0 H$ f: G% D8 h修改下G码就可以了，把每行M5后面加上G4 P1.坐标延迟一秒钟移动等待继电器关闭、只是我现在不会一次性全部修改代码。逐条修改太麻烦。
。

WWL1215

dancingwind 发表于 2019-3-6 22:28
; _+ P% O  E# x' Bctrl+H，全部替换就好

这个具体是这么操作的。
' }) d+ Y6 n! L9 J+ @
, I/ W" E, a- L: u) T- b7 I

787463665

WWL1215

hua3729128 发表于 2019-3-7 10:19
8 S3 z( v3 ^: n# Z9 b, `如果我够继电器控制激光开关，是不是有些扯淡，开关频率够么？不应该是PCB上的开关功率管控制激光开关吗？

你没试过不等于不可能，

dancingwind

WWL1215 发表于 2019-3-7 12:25
+ \3 B8 W6 a$ |4 e" e- }  u这个具体是这么操作的。

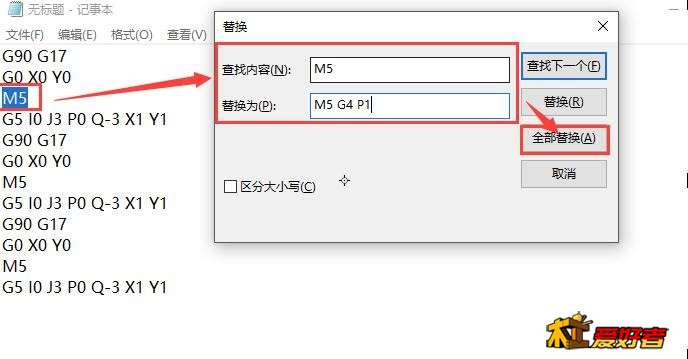

/ g, H2 b6 ]4 l; O* i5 s记事本全部替换就好

WWL1215

湖湖 发表于 2019-3-7 06:09
傻~~~~~~~~~  其实很简单  Z轴电机不用接  Z轴方向信号接继电器...... 要嫌继电器 反应慢

/ E9 u- R4 A% B. R9 Y/ r9 L5 s1 提高雕刻 ...

0 |- |8 [# t5 m7 f) }+ C2 r: A6 V激光雕刻代码只有X Y轴，那些专用的激光雕刻控制板不会有这个问题，这矢量刀路是专业的微雕管家出的，让MACH3控制激光雕刻有些勉为其难了，所以把刀路做些修改还是可以的，用MACH3做位图雕刻就没有这个问题，但位图雕刻会慢的让你无法容忍。

WWL1215

dancingwind 发表于 2019-3-7 12:30
记事本全部替换就好

  ^) ?% Z0 ?* ?5 x# Q; H$ \6 M非常感谢。。。。。。。。。
晚上再试试。

WWL1215

dancingwind 发表于 2019-3-7 12:30
记事本全部替换就好

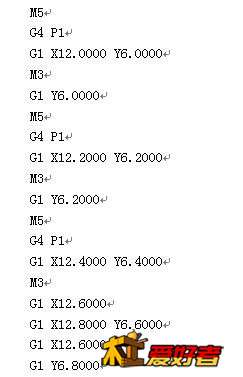

这个刀路每行M5代码下面都有一行空行，可能是MACH3无法识别。

WWL1215

6 b! `: c. c! i3 e  |. A

dancingwind 发表于 2019-3-7 12:30
记事本全部替换就好

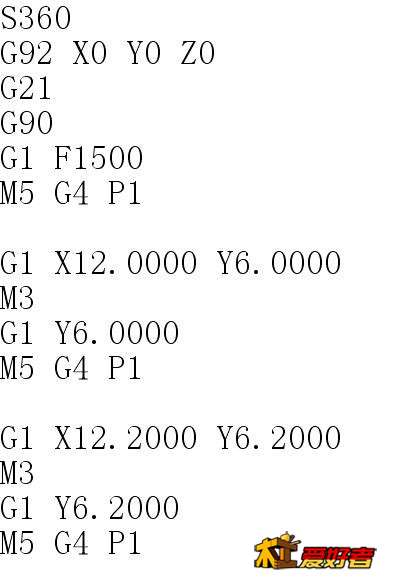

, }* e9 @! V2 g$ I) K1 P. c学会批量修改了。。。。。。。。。
! i& Y/ N7 D' o; p

阿余

WWL1215 发表于 2019-3-7 12:25
3 k5 q" [" ]! Q$ |/ s这个具体是这么操作的。

这个个, 就是查找替换呀.
! F9 L1 G' z3 v# N6 H! K

WWL1215

阿余 发表于 2019-3-7 14:41
/ \0 Y  t' E" S这个个, 就是查找替换呀.

0 v2 r. ?2 o, _4 o( ]在dancingwind朋友的指导下已经学会了修改。
# a+ j/ W- X# I

湖湖

WWL1215 发表于 2019-3-7 12:39
' r1 {+ D0 ]5 w) \7 ~  h5 d6 q激光雕刻代码只有X Y轴，那些专用的激光雕刻控制板不会有这个问题，这矢量刀路是专业的微雕管家出的，让M ...

' c0 b. m1 h- {7 |- o& @M3 激光雕刻机 做了2台了。 没什么麻烦的 甚至可以调功率。

湖湖

hua3729128 发表于 2019-3-7 10:19
: M) W8 `* V$ B+ m' r; o如果我够继电器控制激光开关，是不是有些扯淡，开关频率够么？不应该是PCB上的开关功率管控制激光开关吗？

- O/ J2 \" [7 [0 i继电器的响应速度其实很快的。 用淘宝那种 8块钱的 继电器模块。根本不纯在 延迟的问题。
9 s6 k0 i. ]5 T. `7 P% x

WWL1215

湖湖 发表于 2019-3-7 15:16
M3 激光雕刻机 做了2台了。 没什么麻烦的 甚至可以调功率。

可以PWM调功率。
