还是解决不了，这个Z轴越雕越深的问题，真想……

北方恶魔

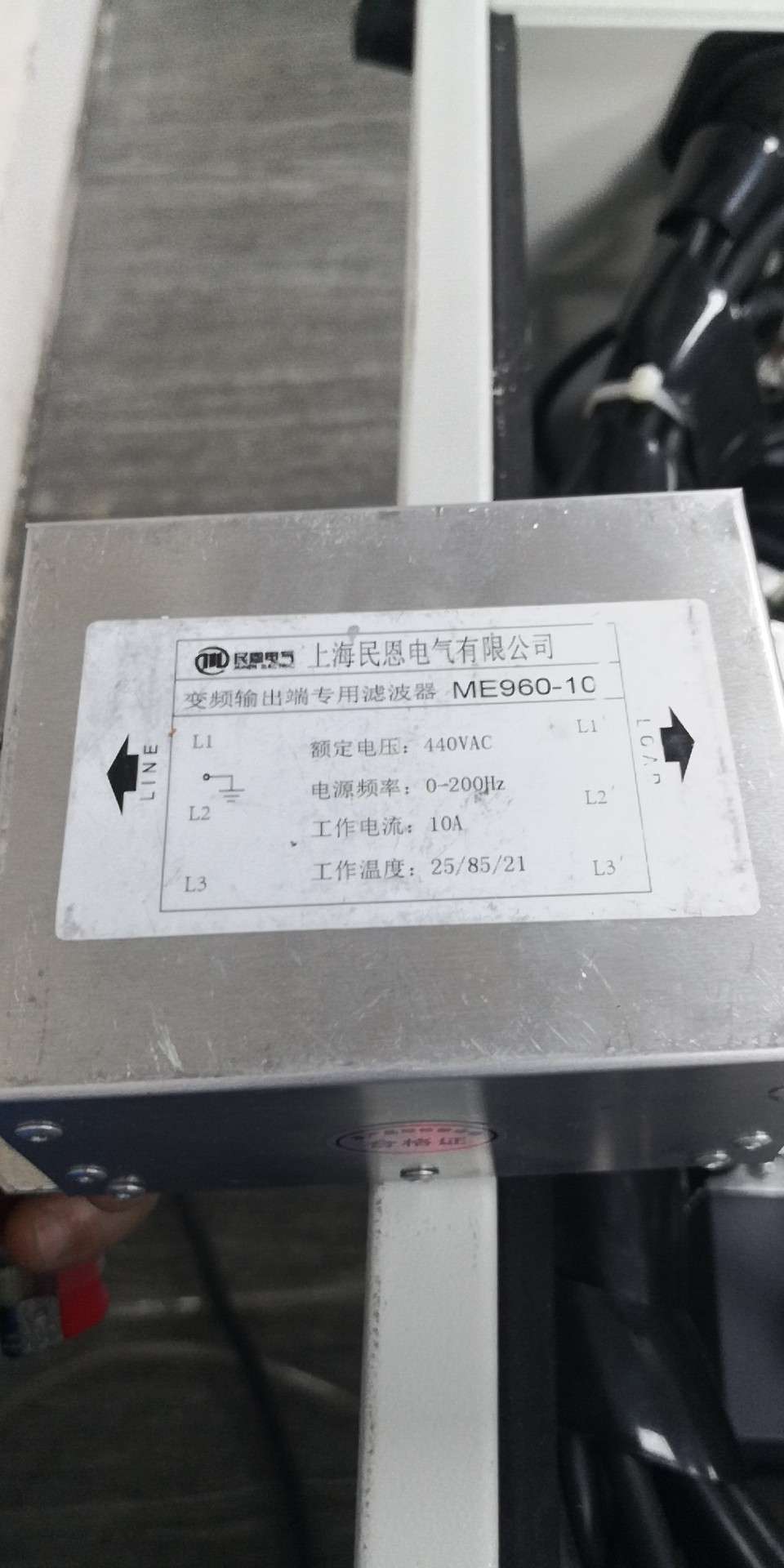

明显是干扰，再加个变频器输出滤波器

北方恶魔

gamescupss

尒梓涵 发表于 2019-03-06 21:02
加速度太高，t丝杆本来就不太顺滑，加上消回差，估计不顺滑，以前自己做的就是，加速度高就这样，你试试加速度十几，二十左右试试，先排除下这个

' P9 b' t- Y2 qZ轴的是1204，不是T8

gamescupss

北方恶魔 发表于 2019-03-06 23:48

* ?$ R6 f, z  Z& L. Q没有变频器，是PWM手动调

gamescupss

ddr800xp 发表于 2019-03-06 23:15
- F. ]( t# m3 U# K5 d" X2 V回过你几次都没回复，TB6600越雕越低我遇到过，研究很久测试各种参数，发现是响应速度慢，把脉冲和方向延时改大即可。

, @& B. C+ o( ]请问一下在哪里改

gamescupss

ddr800xp 发表于 2019-03-06 23:15
. Q0 ~4 _9 z0 m" Y+ H3 ^# ~* y- T' g回过你几次都没回复，TB6600越雕越低我遇到过，研究很久测试各种参数，发现是响应速度慢，把脉冲和方向延时改大即可。

不好意思，谢谢你的回复，我每条都看过

sunkun0755

你确定你把步距角和脉冲算对和设定对了吗？我看能直线的往下是设置问题

云伴君心

9 w3 J3 @8 B/ _  l/ i' @+ B8 O
# X7 Z3 s8 \  B% Y/ b: _/ S: G确认一下连轴器没有松的话，就换Z轴驱动器，再不行就换控制系统了。什么滤波器磁环屏蔽线作用不大，这些统统我都试过，现在都不用了。控箱就用最普通的花线，布线也乱，也没有出现干扰问题。个人认为驱动器和控制系统要好，其他的都是浮云。

只能做谋臣

x轴和台面水平吗？我的机器以前装的时候角码螺丝有点长没注意，导致x轴与台面不平行，雕小件还可以，稍微长一点的件，就会相差1mm。

秋天的蝉

我的机器也出现过这种情况，我把步进电机，滤波器，驱动器，控制卡都换了，还是雕着雕着就深了，最后找到问题了，原来是运输时把驱动器到步进电机的线压断了一根，你看下你的是不是跟我的一样。

gamescupss

云伴君心 发表于 2019-03-07 00:49
8 {0 [% y* x) n( j4 Z本帖最后由 云伴君心 于 2019-3-7 00:58 编辑
) q9 W% u! C' C! l' j- P
确认一下连轴器没有松的话，就换Z轴驱动器，再不行就换控制系统了。什么滤波器磁环屏蔽线作用不大，这些统统我都试过，现在都不用了。控箱就用最普通的花线，布线也乱，也没有出现干扰问题。个人认为驱动器和控制系统要好，其他的都是浮云。

你现在换的什么

HGQ21102

楼主，对调驱动器，如X轴与Z轴调换，再试机，如果不行，再把Z轴的脉冲，方向的IO脚换下，如原是5，6脚的换到7，8脚；这种问题一般可能出现是干扰，驱动器有问题，接口板光耦问题，

zhengjing

我遇到过类似的情况，降低加速度就好啦。

bomdi

换板吧

清然

Z轴加一个弹簧，抵消向下的力。绝对靠谱。
