帮忙看看这个变频器能不能接220伏电

wujianhai

这个可以用的，220V 单相两根线随便接那三个洞里面任意两个就行了

天狼晓月

另外，解释一下，按国内的布线标准再加上考虑不违反标准的情况下节约成本，常见的三相四线制入居民楼，中性线是在进入居民楼之前接地，然后在总配电箱上由接地的中性线从零排、地排上分出零线和地线再入户。
, w9 N; i! T! k1 H因此实质上零线和地线在入楼时是一根线，并不是一根地线从户外打桩单独接入居民楼的。
# }7 R( b/ i. b) |$ n
4 g( q' Y, g! d

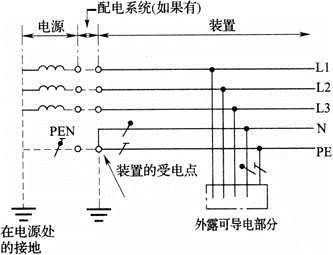

在装置的受电点将PEN分离成PE和N的三相四线制的TN-C-S系统
2 W& L" q3 s8 K: [
9 z2 D( C9 ~6 t6 c/ e实质上民用220V单向三线制即上面这种三相四线制的的其中一根相线加上零线N，地线PE组成的。
另有一些零线和地线始终分开各接各的 的标准，因为会浪费一根地线的母线，为了节约成本，民用线路上较少使用（似乎电业局也不向居民楼提供这根地线母线？这个我不太确定）。
" k/ O/ J4 H  ^: R( r+ U( _
: ~2 }4 a3 o; b! x' }6 D$ D. f

lu_mu

天狼晓月 发表于 2019-03-04 12:15
这是个日本的变频器，设计是在三相四线制的200-240V三相线路上工作的。从铭牌上来看是允许接入一相200-240V的。
不过日本的三相200-240V三相是不接地的，而国内的单相线路零线是接地的，所以如果用国内的220V线路接入这个三相端子的任意两相相当于引入了一根接地的“相线”，这是相对于原始设计而言的。
如果对比国内的三相变频器的话，那么应该是380/400V三相变频器允许使用一相380/400V工作，而这种接入是接入了两根相线，而不是一根相线一根中性线（对于家用而言这中性线是零线，接地的。）

) D# O7 E( b' K4 W/ O4 K所以这种接法不知道会产生什么影响，因为变频器有接地线，接地线应该是连通设备外壳和一些金属部件的，而接入国内的单向三线制220V的时候相当于两根相线的其中一线被人为接地了。
) Q! C, F) q" v; q
' g) s& A7 L  w0 i5 j2 H0 T7 [  G( @这个。。。不知道会有什么影响。

: H1 x3 q( \8 Y# i/ j* P5 y台达什么时候变成日本的了

来自安卓APP客户端

天狼晓月

lu_mu 发表于 2019-3-4 12:46
# S- F, E. H* C, n台达什么时候变成日本的了

4 M: K- o+ s. D  V2 N. a日本电压的变频器，笔误。。。made in 上海。
' \% _) u/ F, {$ G: k- u

LN玉树临风

一堆没用过的乱解释一气，RST是输入，可以输入单相220伏，接R、S或者RT都行，测量输出UVW相间电压平衡就行。写的清楚呢，单相输入电流大，三相200输入电流小，这么小的变频器你就单相输入没事，用的过程中摸摸电机，不热没事。台达的变频器调节很简单，很人性化的界面。
. n: L% c% v: f- F" T

LN玉树临风

LN玉树临风 发表于 2019-3-4 13:32
一堆没用过的乱解释一气，RST是输入，可以输入单相220伏，接R、S或者RT都行，测量输出UVW相间电压平衡就行 ...

, i! g! X3 w! X+ \    看看说明书，设置好几个参数，1.电机级数。2.最高赫兹数。3.第一加速时间。4.第一减速时间。5.力矩提升。6.V/F曲线。7.初始化。这几个弄明白了，一般的简单使用就OK了，不会玩先研究松下的，研究熟悉别的也就会了。

三个老石头

输入是220V电源 输出是接三角接法的电机

zgfzjhz

WWL1215 发表于 2019-03-04 12:04
( j8 i  l5 P* I! i% Z5 P% F你听谁说的。。。。。

4 g) R+ F8 u3 {, ]& A我厂里就用过，不行报警欠压或缺相

来自苹果APP客户端

WWL1215

zgfzjhz 发表于 2019-3-4 16:02
  i# ~& t) O4 n我厂里就用过，不行报警欠压或缺相

国内所有的220V三相变频器都可以缺相运行。至少雕刻机上都是这样用。甚至380V三相变频器也可以长期缺相运行，但前提是变频器功率余量够大，比如2.2KW的电机要用3.7KW的变频器、上世纪末因为缺电严重，我们温州乡镇家庭作坊多，供电部门为了保证照明限制工业用电就用了缺相供电的怪招，当时一个三菱3.7KW的变频器8000元。我的变频器都是24小时连续缺相运转的。

lu_mu

天狼晓月 发表于 2019-03-04 12:52
日本电压的变频器，笔误。。。made in 上海。

! w: Z0 i$ i( f7 {2 g, b这个是台湾的公司，在大陆有分部，工业设备上是有三相220V的设备的。

来自安卓APP客户端

lu_mu

2楼正解，铭牌已经非常清楚了，单相输入，三相输出。

来自安卓APP客户端

白音格勒

鸡蛋 发表于 2019-3-4 09:37
$ U8 T8 @( [6 U9 y# D! J零线接地？太恐怖了，你不怕出事故啊。。。。。你把零线和接地线概念搞混了。
$ v8 W* I, E* m( x, q
找度娘要了份手册，不过没 ...

接在R.T上面。
- J3 C& C. S* _$ G. D+ ?$ {6 B

天狼晓月

lu_mu 发表于 2019-3-4 22:33
" a4 Q* ?0 V+ D& D0 c7 {% S( C% I% F6 [这个是台湾的公司，在大陆有分部，工业设备上是有三相220V的设备的。

我知道是台湾台达啊，我是搞计算机硬件的，台达ATX电源是电脑行业里质量非常过硬的电源，呵呵。。。
) x: m, h% p, W: F. J- n% [工业设备上有三相200V的，不过不是中国大陆的。

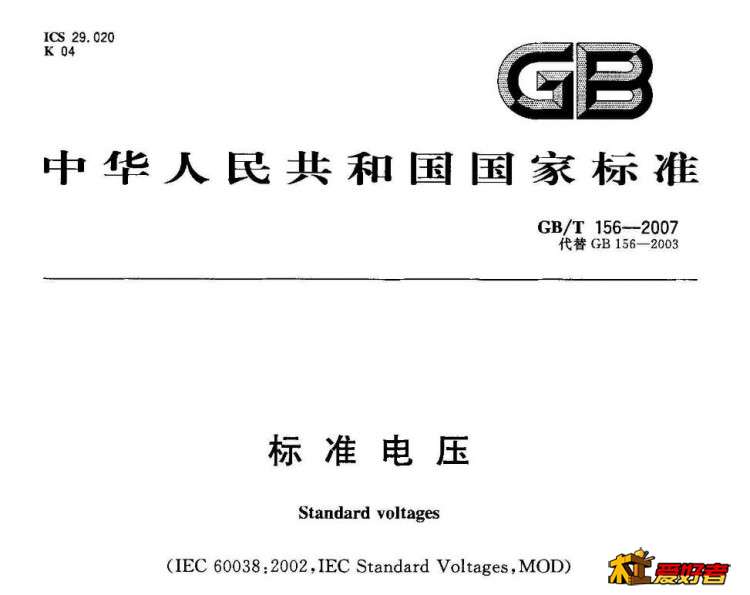

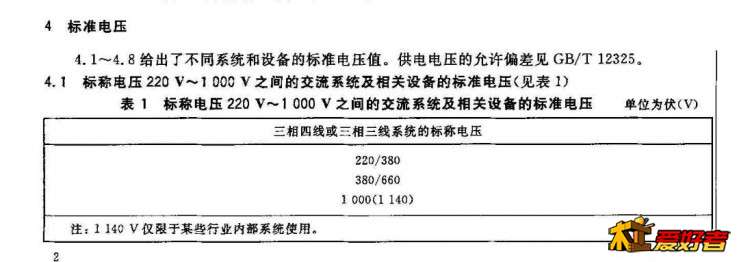

' H: I( N) X% h' j9 D, G7 z又去核实了一下三相200V的电压标准，这个标准是日本标准，台湾似乎曾在某个时期使用过三相200V标准，现在具体是什么电压标准存疑。

, f# q' }3 F" I% [7 G

: l7 R, X. [! M" j2 R0 Z" g+ f

5 S- p: G# X) b$ v' u0 b

xyz123

7 D& G4 O3 X0 ^/ O
诸楼议论好多啊
2 Y& C8 S* U5 Q
) t6 m) J# V' h; c台达VFD×××M21系列本就是适合单相220V的。单相的话，L1、L2、L3三个端子任意用两个。接三相同样能用，各线电流比用单相还小一些。
, {& _! p: S7 ?在变频器内部，电源首先经过整流桥，和单相桥差不了几毛钱，所以一般都用三相桥。若不论电流等方面的设计因素的话，可以理解为，限定三相供电的与单、三相通用的相比，只是缺相告警而已。

! U" p! d6 H) ?; p1 f8 _+ {早年选变频器，能单相220V用，价位、品牌较适宜的，似乎就台达了。不知现在其它品牌的如何。

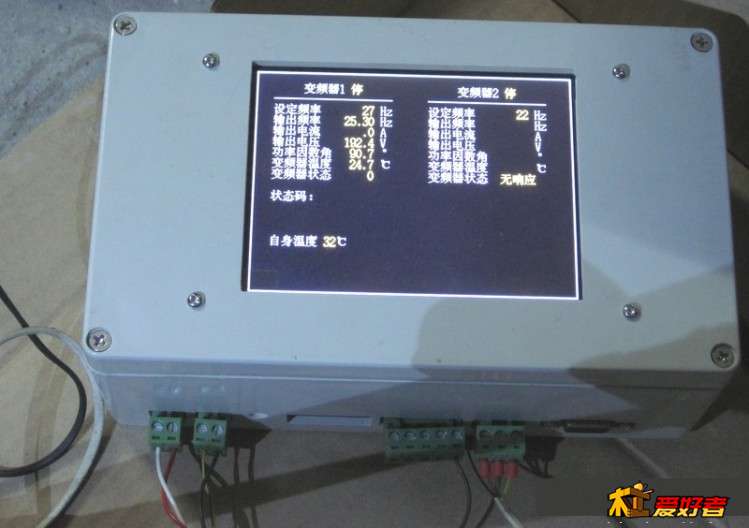

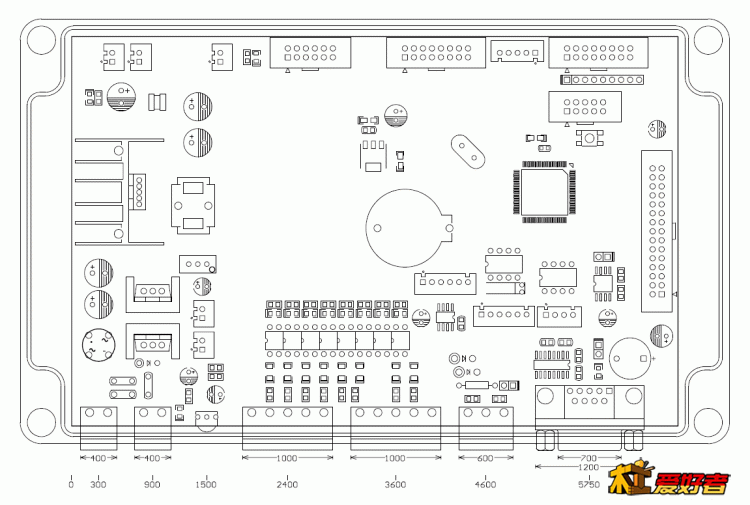

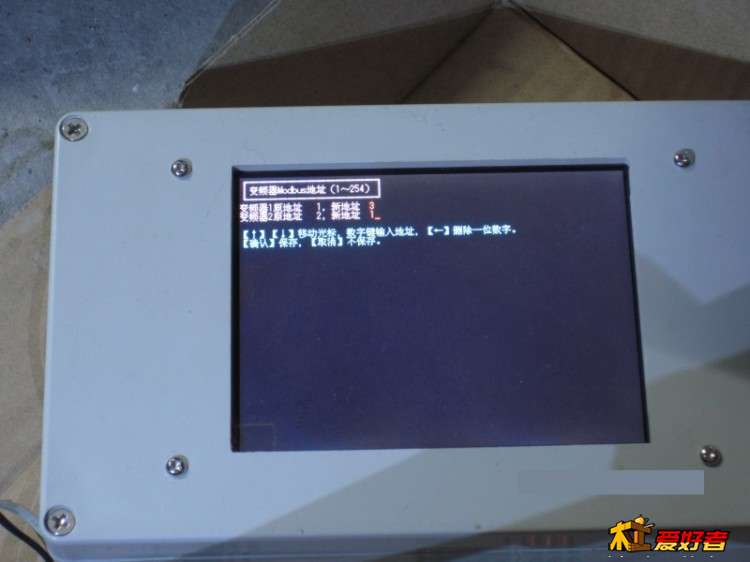

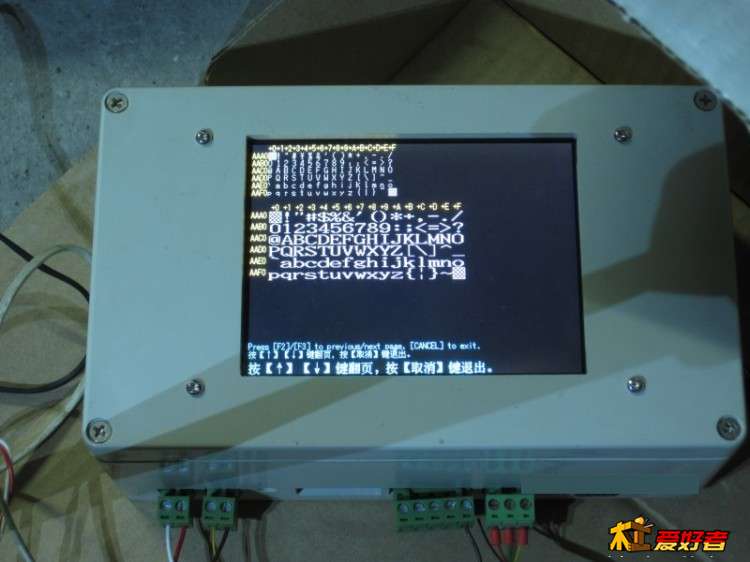

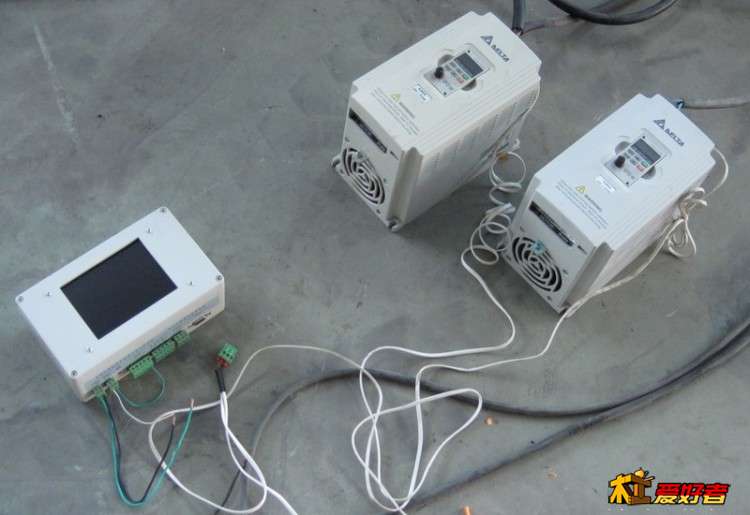

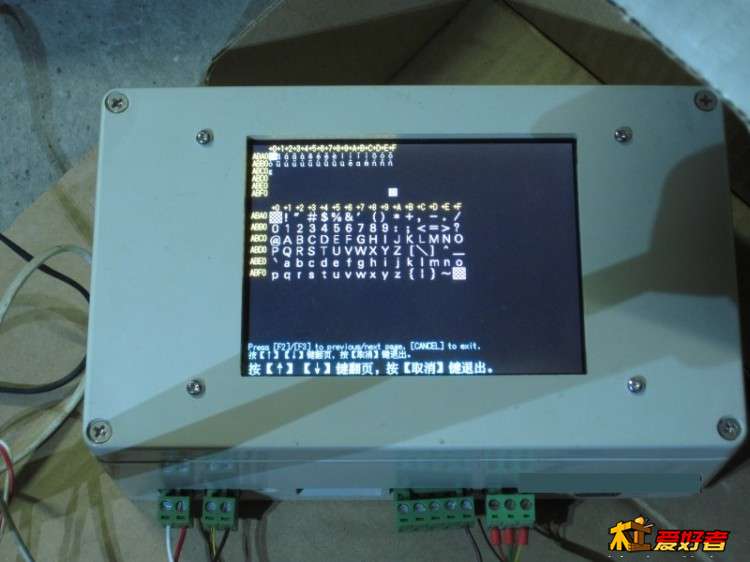

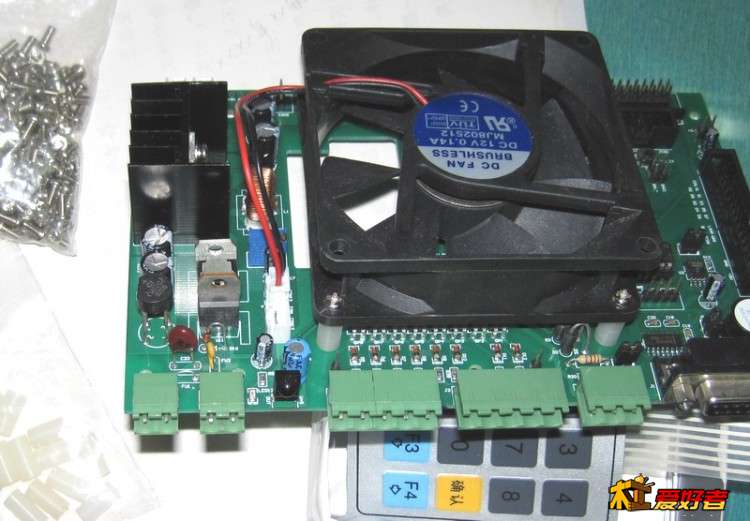

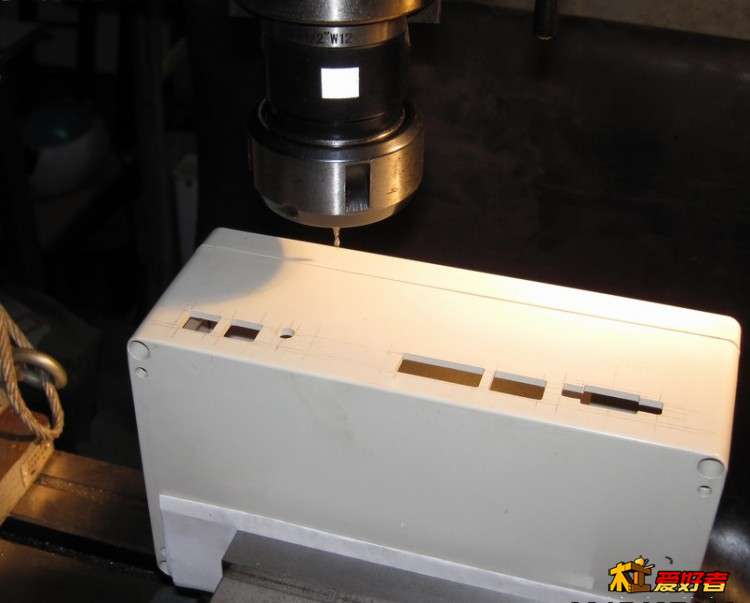

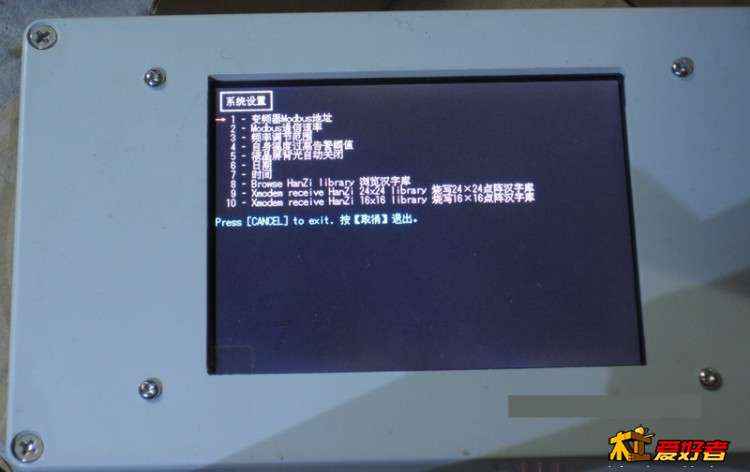

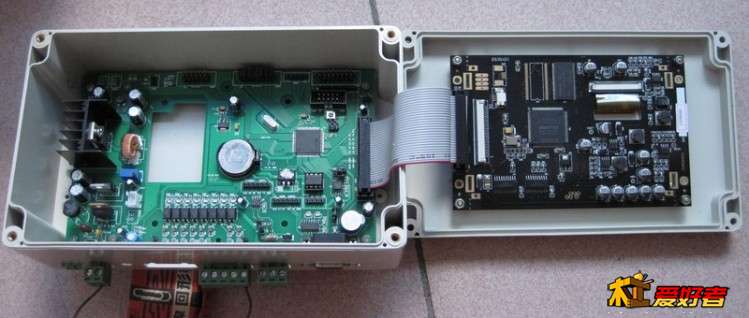

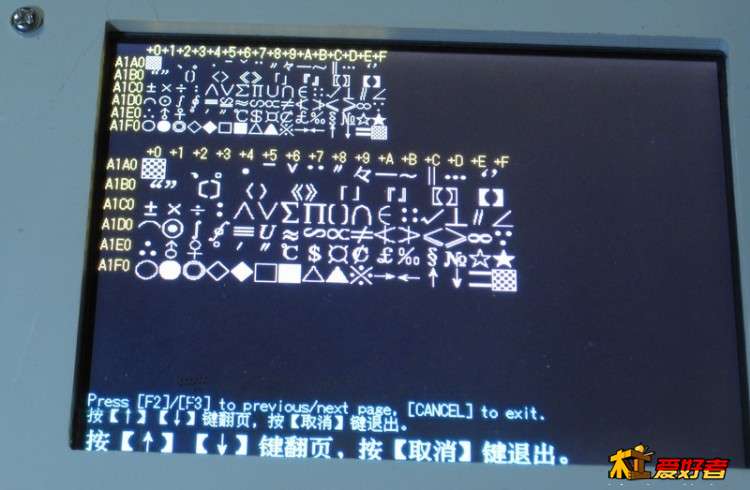

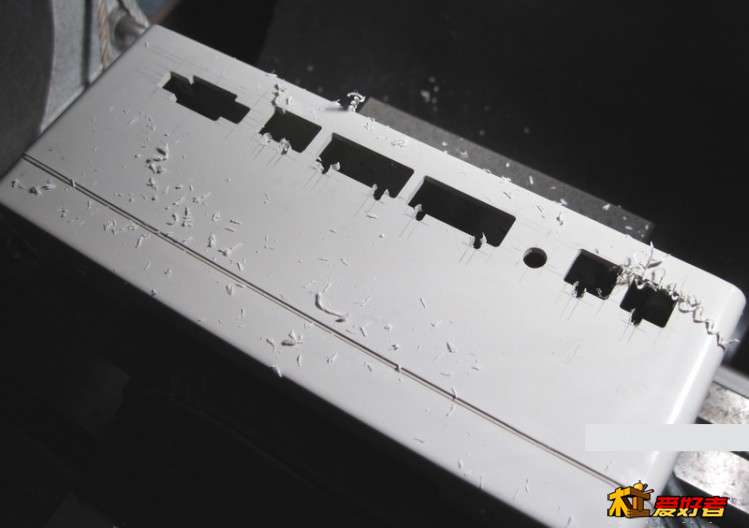

当时还做了个控制盒，方便调速和查看参数。


6 W- C) {7 r1 Q2 F


/ V8 _, c/ W1 r' j# w# I

8 Q: y7 Y9 H5 t" p- ^. ~; [
! [% {( J7 p; M: l+ e9 H9 q. W



% P3 T6 y9 s( \, Z7 ~! o8 k


+ N+ A1 @$ |6 E% A" ~; w9 I
- b3 u3 A' v8 v8 ~1 c
7 o; L; D1 X/ t7 \
; ?% s0 v0 v# r. w4 N3 f

/ S9 W1 L; Y: J9 k

& C/ W7 p( V, f
" z4 e) ^+ }, V4 m9 K
. ~+ i3 ]3 G3 P0 a+ i/ `6 d9 j. e

2 ^* E$ y5 X' d6 o

鸡蛋

xyz123 发表于 2019-3-4 23:54
台达VFD×××M21系列本就是适合单相220V的。单相的话，L1、L2、L3三个端子任意用两个。接三相同样能用，各线电流比用单相还小一些。 ...

这变频器铭牌上写的确实是单相和三相都能用，但是三相后面写的电压是200~240V，我们常规的三相电压是380V的，所以三相这个在国内没法用的吧，应该是只能用单相。
