发表于 2019-11-14 19:52:31
|
显示全部楼层
这个办法似乎只能测试径向精度？% a7 H9 O" I0 Z; { U6 c- f
结合随风的零平面测试就不错
' @+ ~: u2 @- m. Z3 X* T, h7 C如果测试只是检查自己的机器精度，当然会尽可能严格，但是要想在坛友之间交流，用于衡量不同机器的精度，还要规定得更细致些，用稳定统一材料，比如特定型号的pvc或者铝合金。
! l/ s4 ?# \, Y! d' G4 o9 ~, g d X/ l

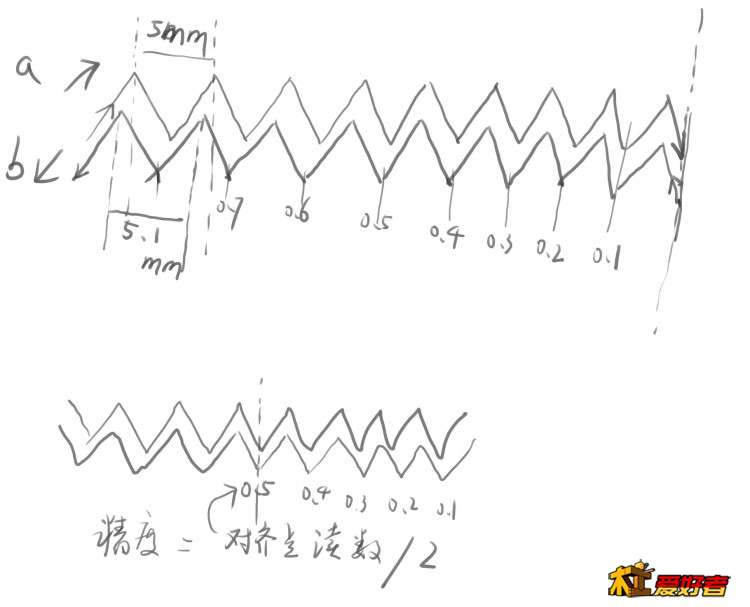

测试方法可以模仿打印机校准程序，顺方向与逆方向分别雕刻一个形状，模型中两个形状成镜像对接关系，然后看对齐的效果。画个草图：
! C( e" v4 D$ d7 C: }+ b7 B
, K8 }) U+ H3 e, r" u- K/ n0 t- t+ \0 \( V$ e/ A$ N6 Y5 S0 l

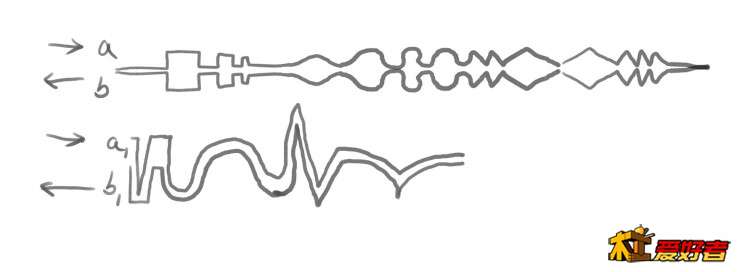

1、a和b两条路径，刀路沿着路径跑，一刀过& N3 ^: V- _- T. I* B/ g
2、分几种深度雕刻，比如0.2mm，0.5mm，1mm，3mm，目的是看不同受力下的精度。
5 W( t* U, j2 S
/ H2 A& h- z- g: t3、x、y轴分别测试! z% W& r' c0 O6 w
4、工作台的中心和四角分别测试。- K$ C7 t$ Y7 _5 H
5、统一固定F值、加速度、主轴转速等参数3 E$ V0 P7 Z8 X+ d0 E4 Q
i+ V+ w$ Z8 e" m9 [
跑几条线几分钟就ok，可以对照ab线的对齐关系，读出精度是多少, Q; J6 U" @( L# w
* x% G! J5 Z. l& G+ E2 ~! q$ o2 h' \* L
|
|
楼主: dancingwind
