实验CNC烙画不成功。

湖湖

你的思路就错了. 不应该通过Z轴给木板压力. 而是Z轴不动  把给Z轴的信号 转化成调解 电烙铁的 功率. 当然这个功率转化成速度很慢 所以设置 Z轴最高速度也要非常低 加速度也很低.这样在功率转换成温度的时候能提供足够的时间~~

WWL1215

湖湖 发表于 2019-2-28 18:36
你的思路就错了. 不应该通过Z轴给木板压力. 而是Z轴不动  把给Z轴的信号 转化成调解 电烙铁的 功率. 当然这 ...

Z轴没动，机架准备做3D打印机的，这样烙画我以为会好玩，其实没那么简单烙铁头接触力度不好控制。这个不玩了，先买个激光头玩玩。
1 B& A: t. p3 H" g

Romain

WWL1215 发表于 2019-02-26 21:48
8 D7 p8 [# V5 E  e% j7 A2 @6 g这台机架就是玩的，接下来就是激光雕刻，和3D打印了，

  Z+ ~$ [. A; H) u* k6 z: c$ u6 ~9 P3D打印机换激光头就行了。软件是配套的。我用的创想cr8

WWL1215

Romain 发表于 2019-3-1 14:57
3D打印机换激光头就行了。软件是配套的。我用的创想cr8

挤出喷嘴 是远程的吗？喷头孔用多大的。
4 U9 d1 \: Z8 v

Romain

WWL1215 发表于 2019-03-01 15:24
本帖最后由 WWL1215 于 2019-3-1 15:30 编辑
5 s; A- {) ]# Z2 G) m0 S7 g
4 b9 I- K6 I3 l8 N) t8 d
挤出喷嘴 是远程的吗？喷头孔用多大的。

0 Q. ^8 z: e4 H9 o快大半年没玩了。孔径我查了下是1.75的。

WWL1215

Romain 发表于 2019-3-1 16:28
快大半年没玩了。孔径我查了下是1.75的。

丝是1.75的，孔不是。
! a# Z5 z# _0 y! l7 j$ B9 F

Romain

WWL1215 发表于 2019-03-01 17:12
丝是1.75的，孔不是。

. \9 f) ~( t8 [3 G4 V: |CR8的是两种头。一种0.4。    一种0.8

播州老猫

热风枪嘛，这个实在是………………
0 C8 ^7 h& i+ O" Y3 N; T

海豚-1

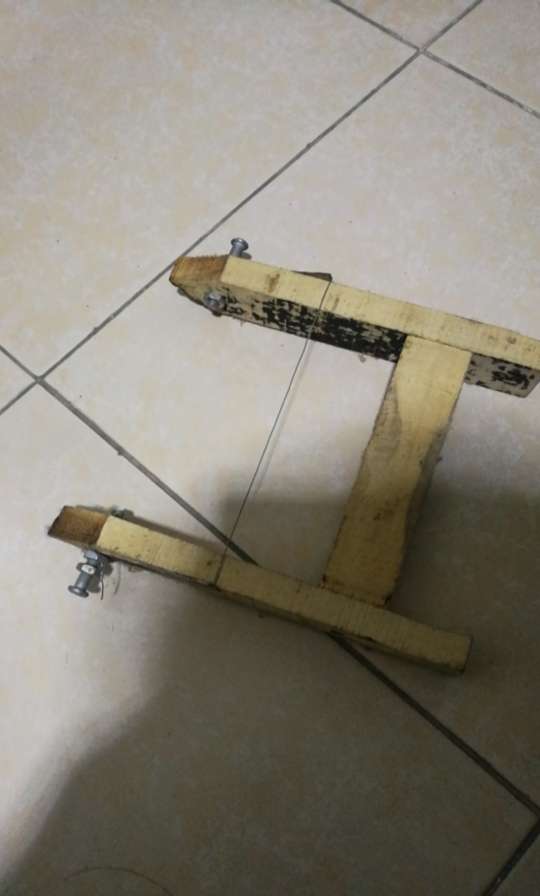

电源用直流可调的，直径0.5的。长度根据需要来定。烧红了以后就会变长，所以一侧要有弹性的结构。

虫眼也是眼

shamate 发表于 2019-2-27 18:41
说这话其实没必要，因为国外玩家做这个东西都很多了，我说的是数控，不是手绘，甚至设备比您以为的还要简 ...

( e7 M( {% f0 e- N+ ?  O' x可以加温控器。

shamate

海豚-1 发表于 2019-3-7 22:31
) l. q5 P+ s$ r  O, M电源用直流可调的，直径0.5的。长度根据需要来定。烧红了以后就会变长，所以一侧要有弹性的结构。

8 g% k$ _7 X: B$ O3 w2 v$ r这个做航模好使
4 ]* D) `6 P6 ~

shamate

虫眼也是眼 发表于 2019-3-25 17:28
可以加温控器。

http://www.zuojiaju.com/thread-359190-1-1.html，这是群里之前的帖子，有比较详细的调温电路，还有几个图是烙画笔的照片。
他那个调温应该只是根据不同烙画材料一次性调好电热丝的发热功率，之后的灰度深浅是靠程序中不同的F值来达到的。

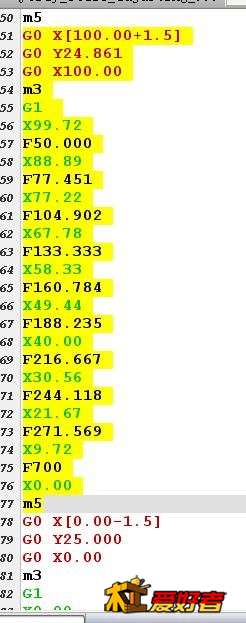

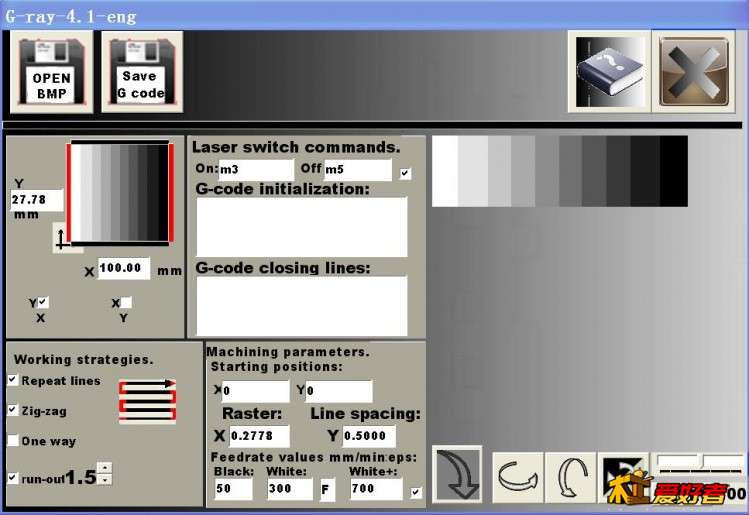

5 k9 C( C& @$ ]9 x% u, u下面是软件设置和其中由黑到白走的一段程序。另外那种可以即时控制电热丝温度达到笔画深浅控制的，有点像TTL激光器的灰度打印原理，由于电热丝的热延续性，感觉不太好控制。
" U* v+ `8 k, ~) ?" n* \5 q  J

Romain

WWL1215 发表于 2019-02-26 21:47
* o+ W; u/ L/ T3 R: j# {' G: s- J平台是平的，就是这个烙铁要始终保持接触，压力大了就会拖动烙铁压力小了又没效果。

) Q$ Y3 ?0 x; `% G有什么压力感应装置没？一个是感应烙铁，一个是感应木板
