求助一下各位前辈，z轴在雕刻过程中越雕越深？

dfdwrz

看上去主轴固定有些薄弱，是不是z轴和平台不垂直

wzjin

和我的一个毛病，把Z轴联轴器换了就行了，我的原先就这个样越雕越深，弹簧式联轴器不行，特别是快的时候

往事随风去吧

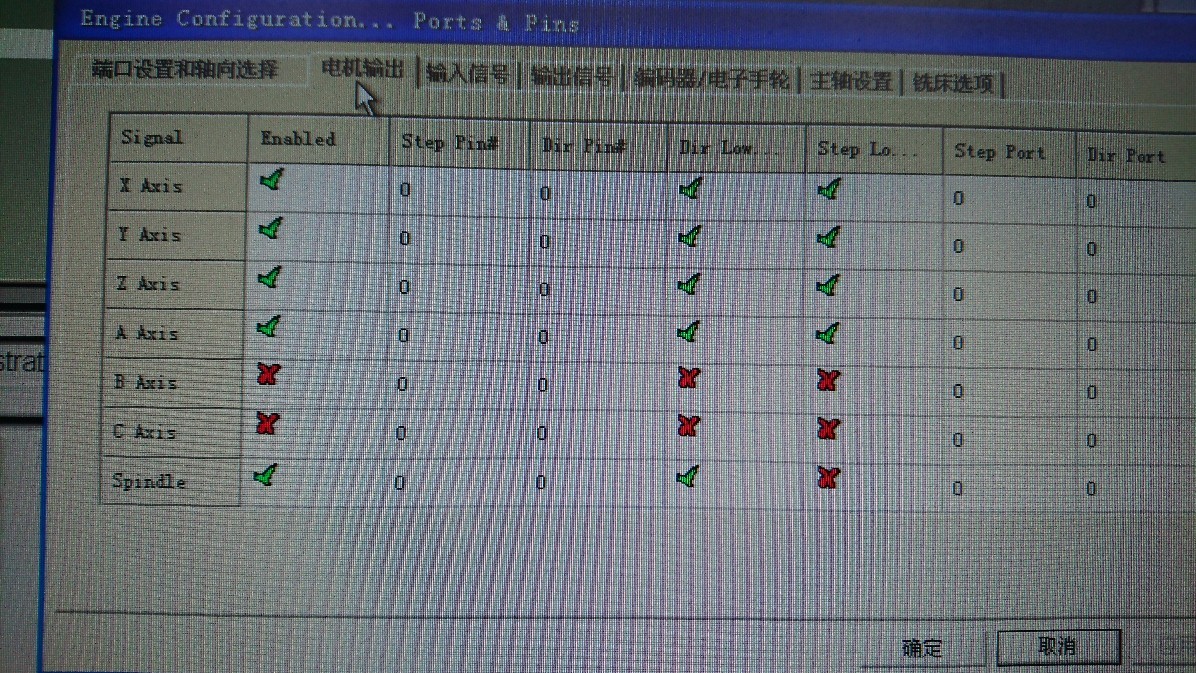

试试M3反向电平打钩，第五列。再不行就机器有效接地。

joli5233

干扰是最主要的问题，你没有说明是什么控制卡，不好定论！

我舞影凌乱

驱动器问题，换好的就没问题了

Mindluster

我遇到过，也是z轴驱动块的问题，换了就好了

gamescupss

joli5233 发表于 2019-2-26 20:57
+ I7 B2 p: g% X) }8 o干扰是最主要的问题，你没有说明是什么控制卡，不好定论！

. m/ v- n0 i( T/ a; pMACH3并口卡，57步进电机，TB6600步进驱动器
3 _: \+ u0 j' I9 \5 q$ G& u

gamescupss

wzjin 发表于 2019-2-26 15:39
6 a4 \6 Q3 _% U. k9 @! I和我的一个毛病，把Z轴联轴器换了就行了，我的原先就这个样越雕越深，弹簧式联轴器不行，特别是快的时候

$ R0 P0 R1 u, Y- p- W+ V! U7 l! I好的，谢谢，我买几个梅花联轴器试一下！
% \) v* W8 D: ~2 z* [% f1 U

gamescupss

dfdwrz 发表于 2019-2-26 11:22
看上去主轴固定有些薄弱，是不是z轴和平台不垂直

没有表，打不到，应该有一点吧！

gamescupss

kengdxy 发表于 2019-2-26 09:26
6 T/ y7 H% Y% h0 ?4 r" }$ M4 D! I木板跳出来了？夹具不紧？夹紧后划线记号，雕完对比

谢谢，我试一下!

( @2 ], g2 d  p. P

joli5233

gamescupss 发表于 2019-2-27 10:49
MACH3并口卡，57步进电机，TB6600步进驱动器

1 }- m1 a- D* V* s% ~% x/ C, v- x如果机械上找不到问题，你就试试把主轴接电控箱的那根线加个磁环，绕几圈，你这种直流带碳刷的主轴有干扰！~
! q3 _8 T! W- b' F! H

往事随风qyz

接地线我原来那机器是X轴越来越偏，接了地线就好了

gamescupss

往事随风qyz 发表于 2019-2-27 22:50
接地线我原来那机器是X轴越来越偏，接了地线就好了

: G0 \; m' Z  l9 _机器和滤波器都接地了，还是一样

爱你不离不弃520

你检查下机架x轴和y轴是不是垂直的，这个很重要，关系的雕刻的平面度，然后检查z轴的

gamescupss

往事随风qyz 发表于 2019-2-27 22:50
. J$ G( l8 a* V! U! V  h接地线我原来那机器是X轴越来越偏，接了地线就好了

具体怎么弄的，能上个图吗？
