在这一楼就再加一些精雕补面的教程吧。- N# D1 c4 p! c2 {/ O% u
; p: b1 c5 Y3 Z! g7 B

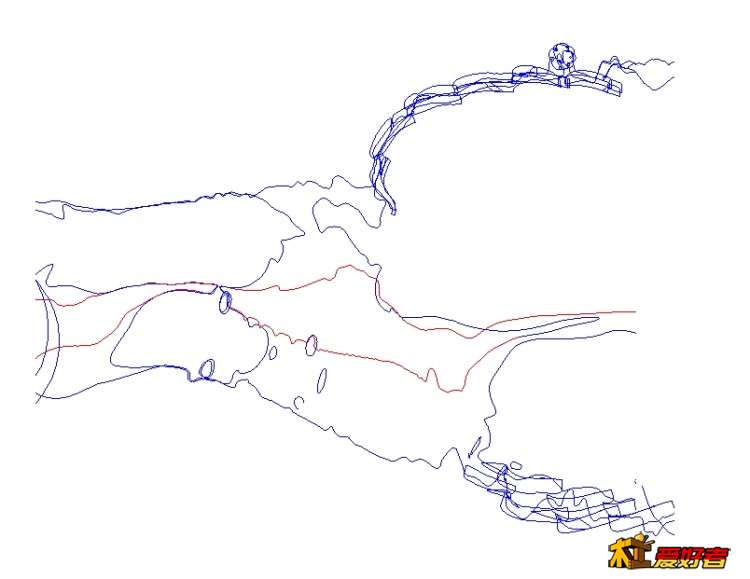

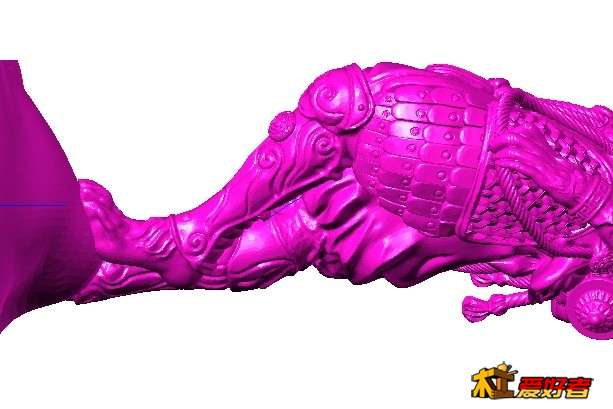

把STL模型转到侧面并照着模型的弯曲度画两条曲线（下面模型的脚）
. e5 W0 r' N) @ Q8 B
- }( j. s& l' o4 j$ F( y
画好蓝色的曲线; Z9 f8 \" `; R! Z
6 V" D% Y. f0 F; T- v

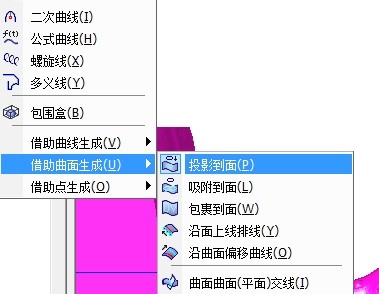

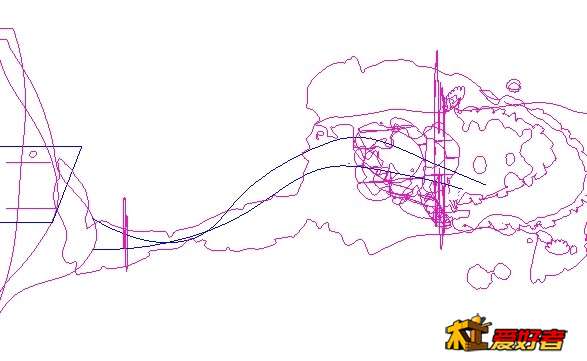

进入生成投影（5.21版也可以投影）3 M/ D: M4 c5 C8 B& G
) E6 y+ @1 z7 ^
2 M* H/ A* ]2 Y4 e, W% k4 [得到设置线
1 E; L$ c1 x- I6 P- m

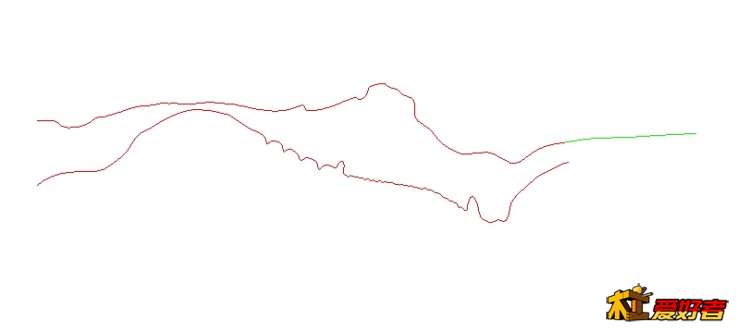

! a, W9 ^% K l' ~删除上下的投影线（留下中间的比较长的投影线），并把长出的部分打断删除
) R: z" w: f# n
* A. D: r. R7 m8 C# j# s! {3 R
) ~0 y# V" D. }( k% Z' q, K

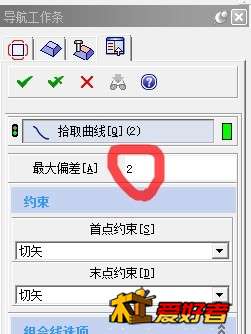

把光顺度调为2，光顺一下两曲线，如不能光顺请把两曲线转为样条线再光顺
# D4 `& e K) }( N* ?: }
; S( ?4 q, P6 `9 o% H0 B
1 u) x3 ?6 X0 ^

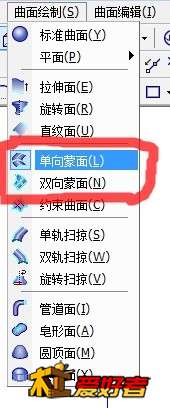

选择单向蒙面或直纹面都可以
& j) I; G5 O: b
h: Z" v* z6 [! ^5 n Z7 H/ A8 F2 b" I+ c; Q$ @

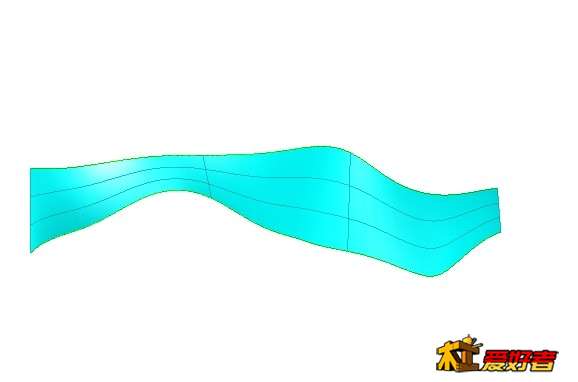

接下来分别点两条曲线，补面就出来了
' \( ?, C& G2 ]3 e4 k0 o
: k7 U, [: }' \' N3 W

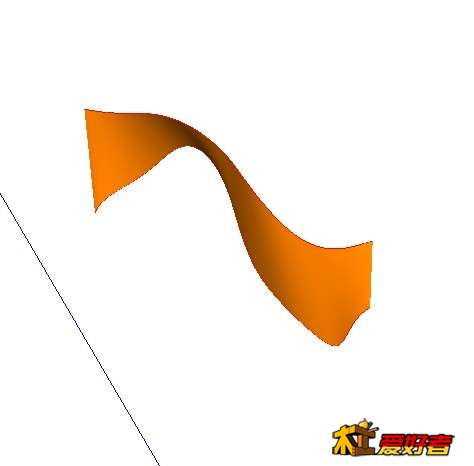

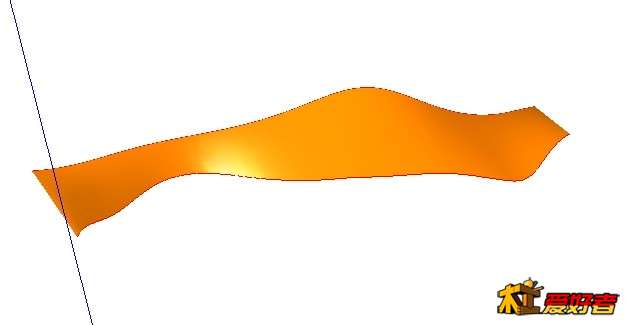

点钩确认或鼠标右键，完成补面
7 m$ Y8 g- e; h0 @' t2 ~3 F
0 x8 w! a3 w3 Z2 _: ~. J8 v
4 r1 V7 A( ~! O/ T
' a8 l1 F1 n: n$ x0 ]2 o
4 ~- J1 S. W9 s& W' i9 d: n

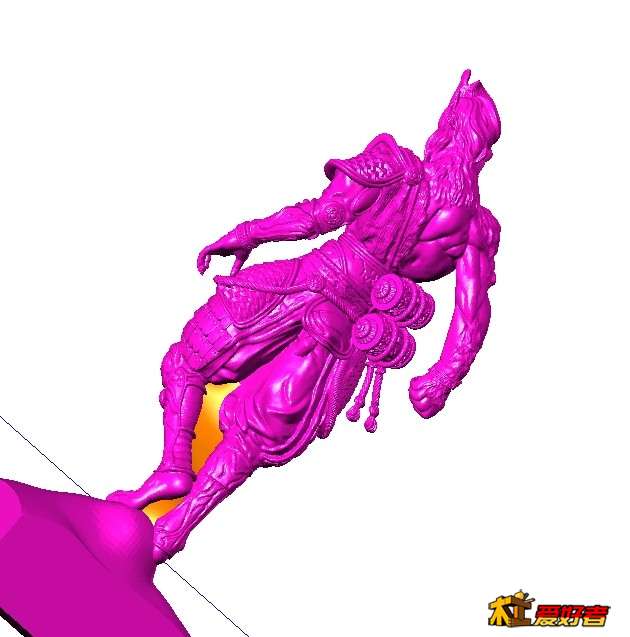

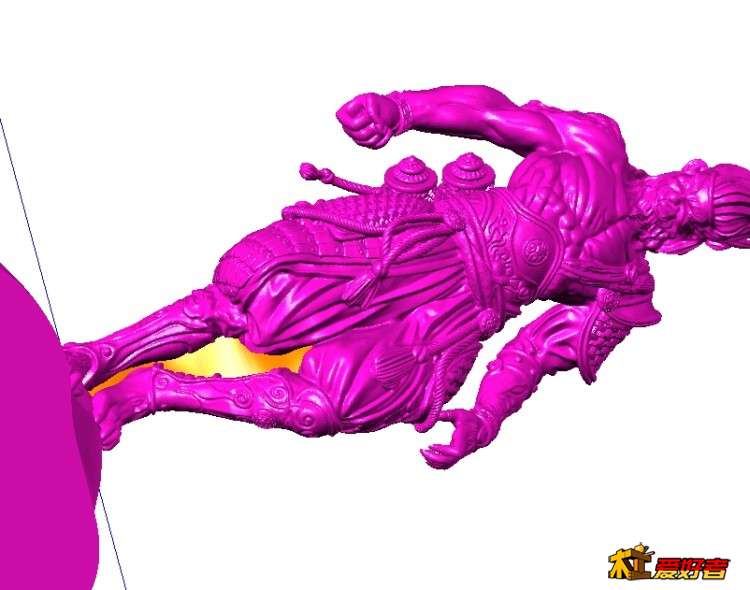

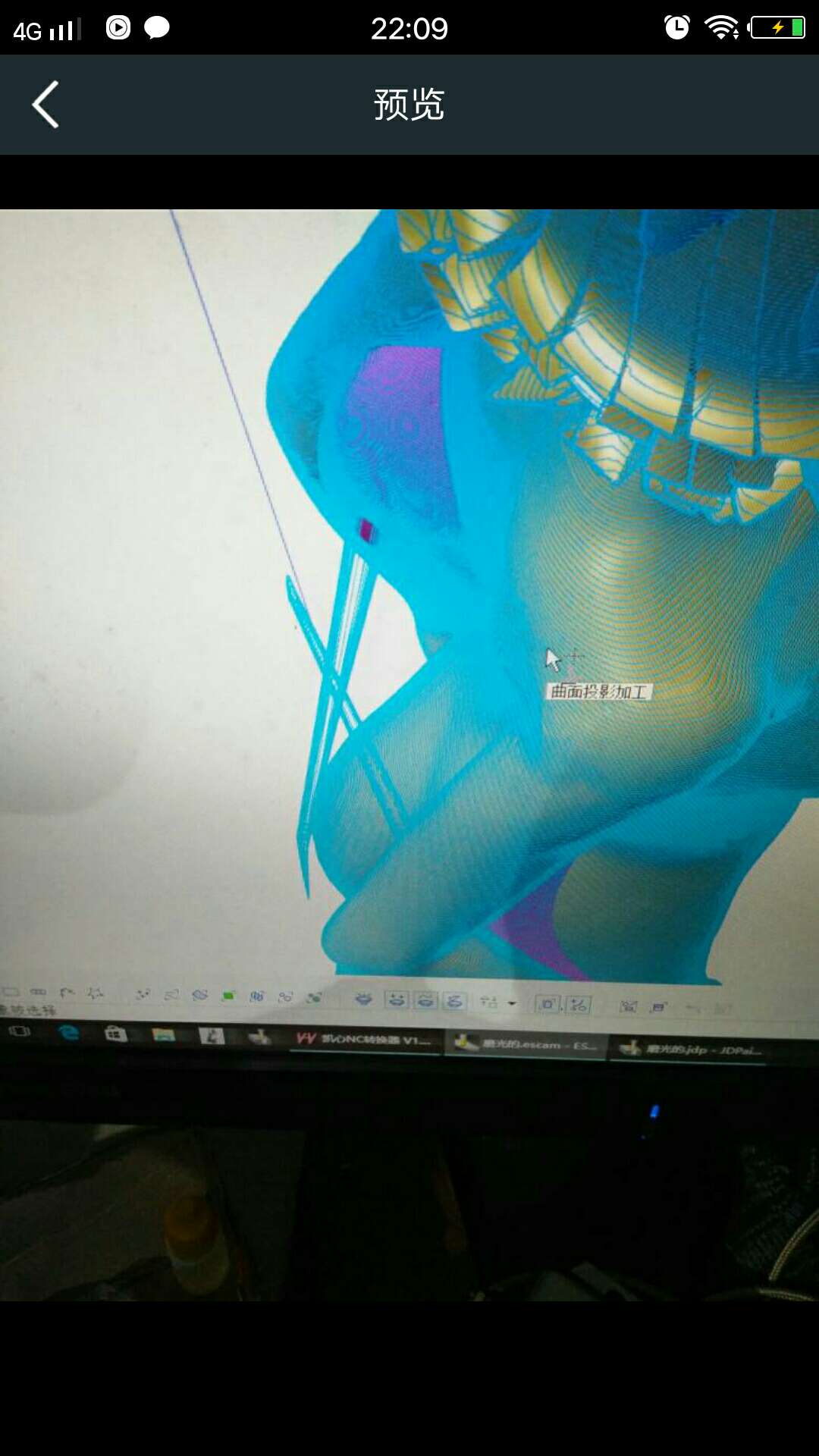

显示模型
