聊聊我的信民9寸小带锯

figust

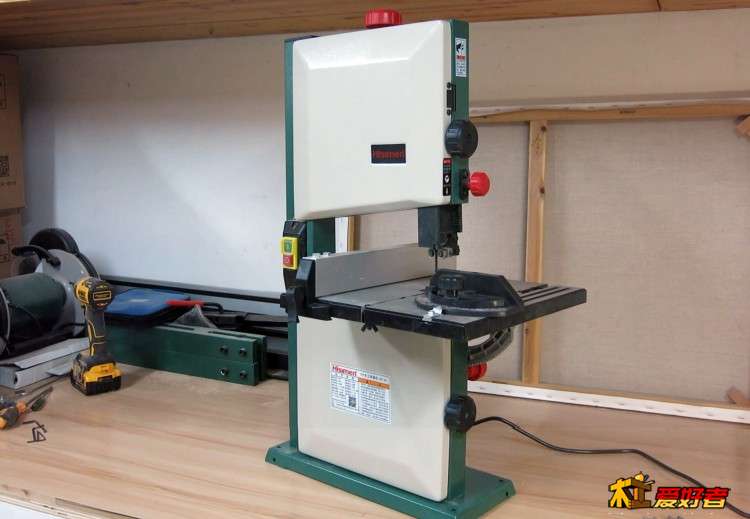

要是说一个自己木工房中自己觉得最亲切的工具，那这台信民9寸小带锯一定算得上一个。亲切感是源自于它身上的一些长处，最大的长处就是空载时的安静（切削时会不可避免产生带锯特有的切割声，这不可能避免，如果机器调教完备，它的产生一般不赖机器，成因源于锯条的选择和木材的切割高度，以及推料速度）。是一种轻柔的感觉，居民楼晚上可开机。

我之前刚玩木工时买过一台8寸校带锯，全塑料壳机身，开机会抖，无论你多努力去调教，那台机器用着总是不怎么舒服。而这台后买的9寸带锯则很平稳，得益于它全钢架构的机身，包括上下带轮的保护罩也是铁皮冲压。

另外个人审美眼光在比较了世面上的各款带锯后，还是喜欢这款的配色。

我自己也常用16寸的大带锯，但小带锯也同样有小带锯的优点。我这个帖子就想写写小带锯的调教（相信很多人都懂得很，不必多说，这段适合初学者），但主要篇幅是记录一下我用这个小机器做的东西。



小带锯的调教



用小带锯做一些东西



我的小带锯调教及制作记录视频（1080P）：
------------------------------------
链接：http://v.youku.com/v_show/id_XNDA2MTgwODU5Ng==.html



------------------------------------
第一部分：带锯调教新手教程，原理适用于各款大小、品牌不一的带锯

这款带锯是由450瓦全铜单相感应电机通过皮带驱动的方式来用作。

由小轮带大轮减一些速来驱动下带轮。而8寸的带锯一般是电机轴直接固定下带轮驱动，电机的转速加上一些负载原因，最后就是带轮的转速。这种直驱方式在9寸带锯上就不太可行，因为带锯轮径变为9寸，用电机直驱会让锯条线速度太高，要知道锯条的切割指标是TPI，也就是“每一英寸长度内有多少齿”来衡量，但它必然会对应一个切割线速度“米/每分钟”，这是固定不变的，因此大了一小号的带锯，转速要降低来使得切割线速度要维持不变。

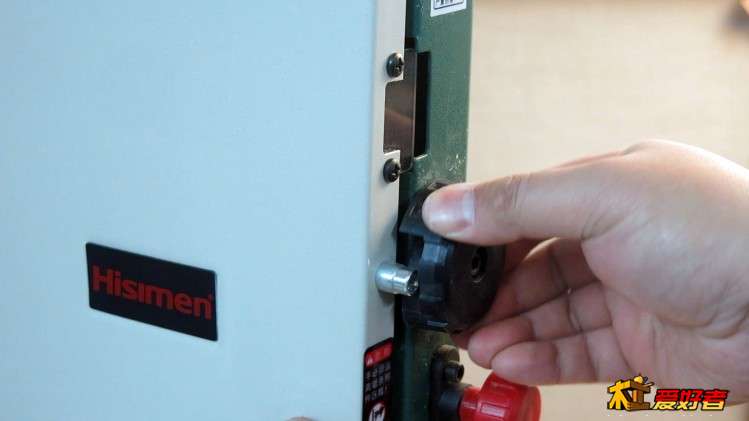

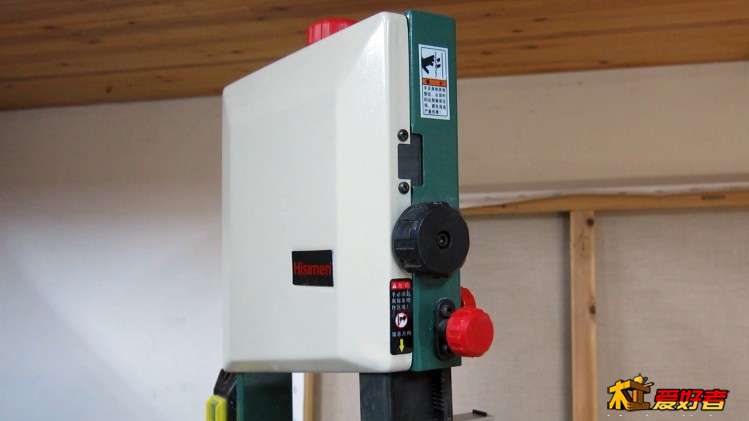

保护罩的固定卡子是一个带不同心圆槽的圆把手，这样转动时，就能涨紧锁紧。护罩开关的操作变得很方便



锯卡的调节是带锯调教中最核心的环节，“夹住”锯条的是左右两颗轴承（我老的8寸带锯是两根圆柱金属销，锯条运转时碰到后摩擦声较大），实际你不能真的夹住锯条，需要调节使其各自离锯条一个微弱的间隙。

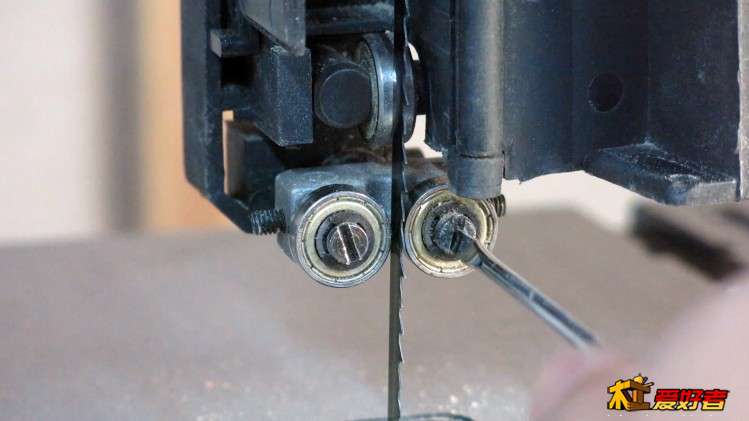

这款台锯是用一字改锥微微转动中心螺丝，螺丝的轴并非在轴承中心，是偏心轮形式，轴承会随螺丝同步跟转，通过转动，来调节离锯条的缝隙。

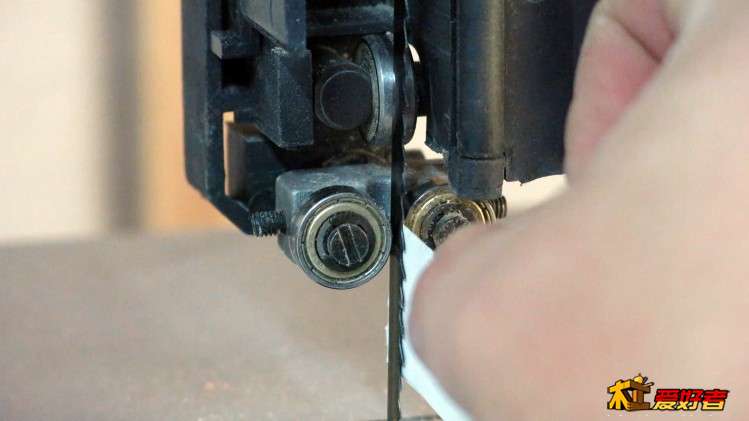

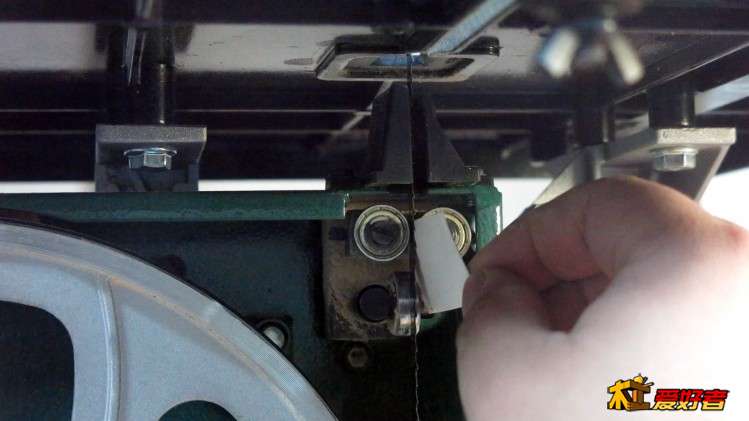

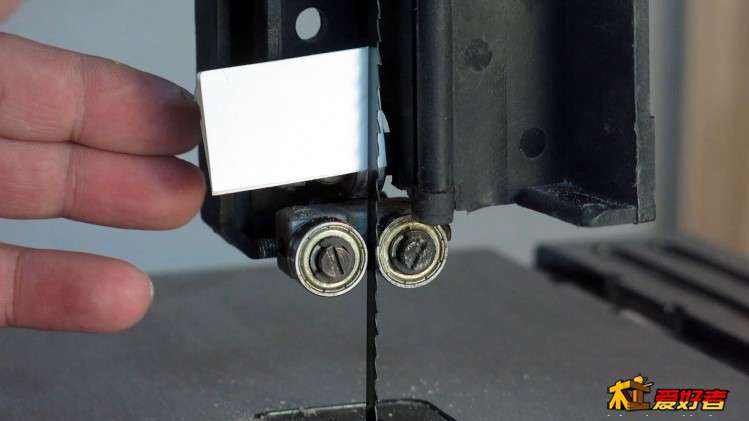

按照我这款带锯的说明书，是间隙0.1毫米，我用一张纸条对折来实现这个厚度，作为检测物插入间隙中感受。插入后，在锯条不被挤偏前提下，轴承会因摩擦转动则代表间隙调整到位。



背后的轴承起到在推料切割时顶住锯条后背的作用。但这里的间隙要求比较大，本款带锯要求留有0.4毫米，我用厚纸四折后达到该厚度，最后调教至纸条插入后不掉落锯条不被推挤即可。

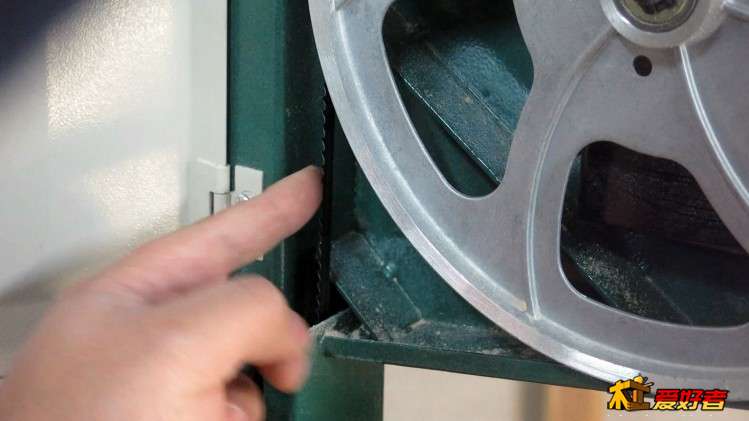

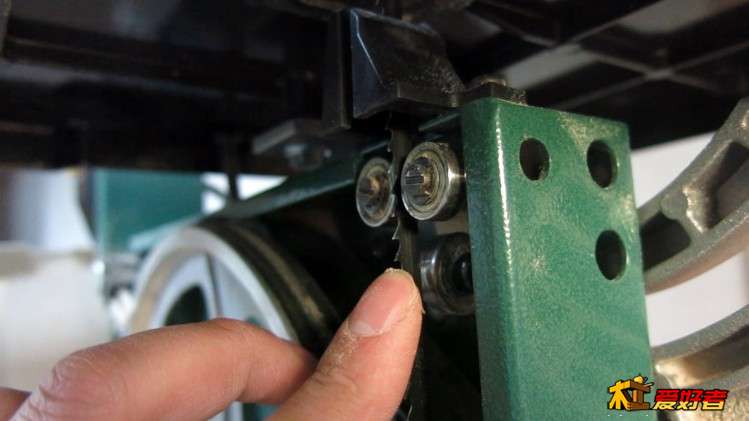

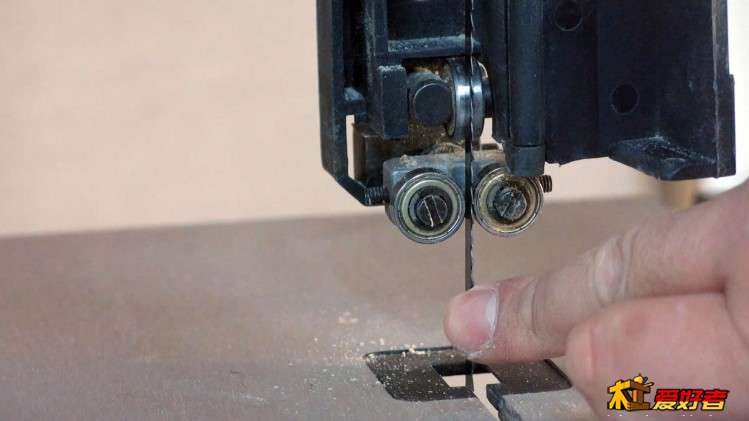

只有在锯条木料切割时才会被往后压到轴承上，轴承才会随之转动，空载时不回转动。下图为我用手指往后压锯条时才接触到后轴承。



下锯卡的调节方法和上锯卡一样



只是抵住锯条的后轴承要比上锯卡的轴承离得更远一些。

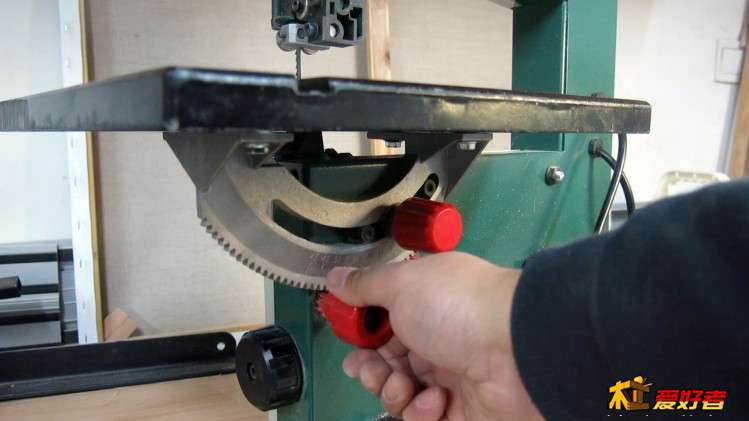

带锯的台面0-45度可翻转，翻转通过把手末端的齿轮控制圆弧齿条实现。

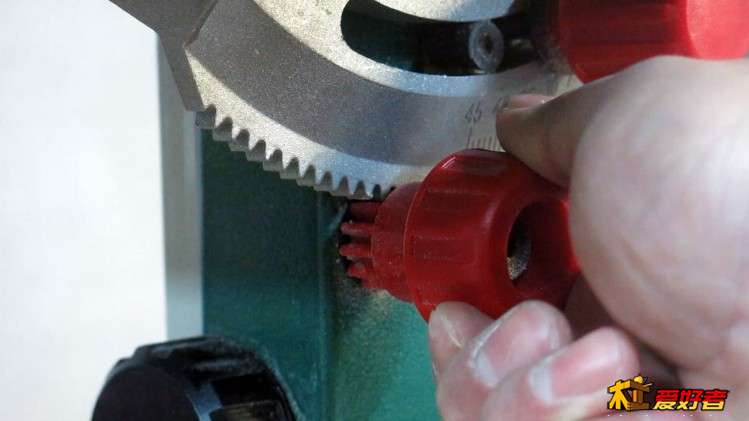

把手末端的齿轮

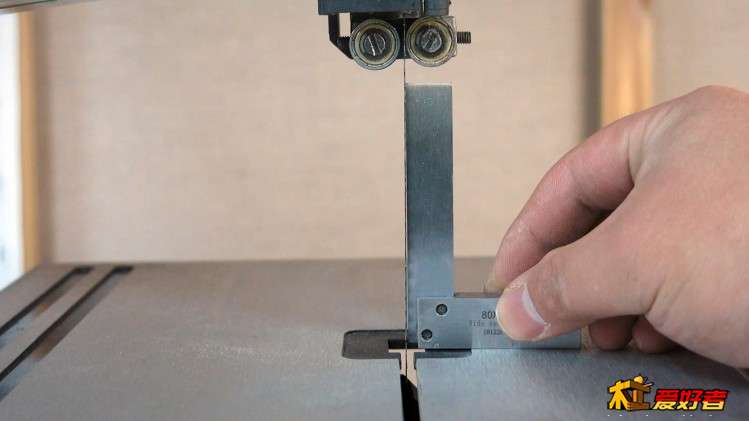

回正后，用金工角尺测一下垂直度，现在我已调制万全垂直

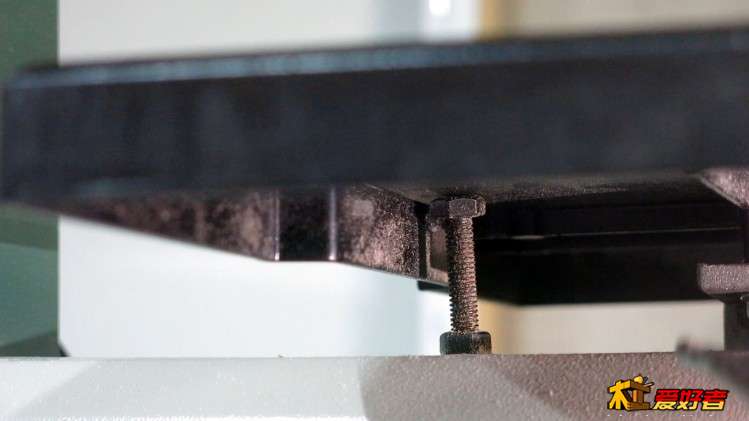

如果不垂直，台面左侧下部有一个微调螺丝，你可以通过扳手来调节它，调节后在锁定下颗螺母，从而实现对台面垂直度的微调。

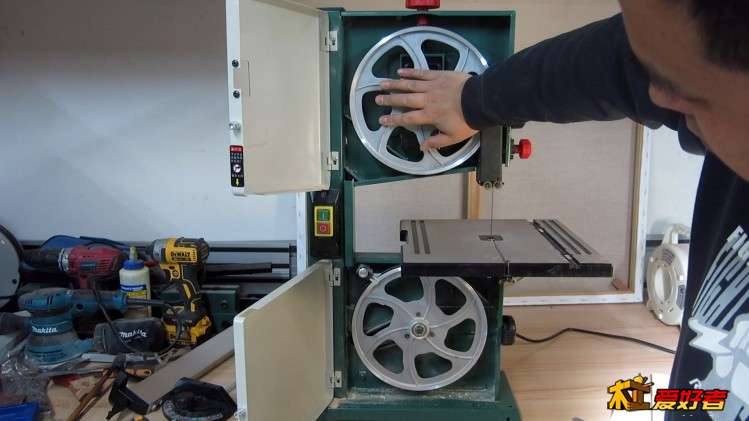

目前的锯条是处于上下锯轮的中路位置，这是正确应该的位置。但有时因为各种原因，包括你买到的带锯出厂时没有帮你调好，那就得你自己调了。



通过上轮背后调节红色旋把来调节锯条的左右偏摆，逆时针转把手，锯条在运转时会往外跑，反之，顺时针转把手时，锯条则往内跑。通过这个原理来调整正你的锯条位置。

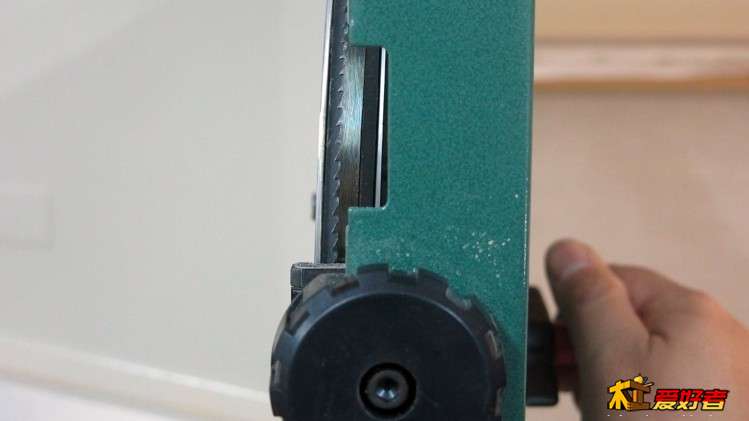

这里侧面有一个观察窗，可以在机器运转时随时观察锯条是否跑偏。



还有一个问题是，上下轮是否共面，如果不在一个平面上，会导致锯条跑偏，怎么都调不正，或者切割抖动等各种根子上的问题。

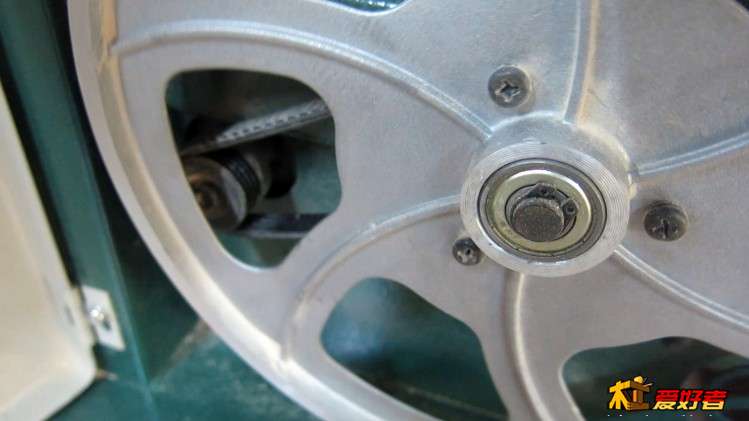

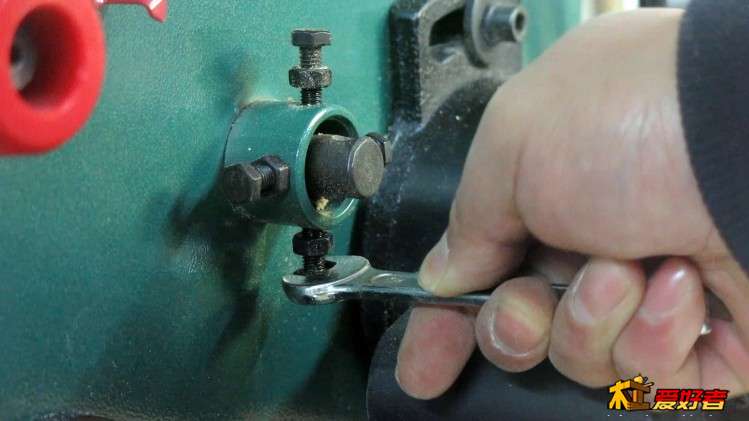

好在该款锯条的下轮背后有一组共四颗的调整螺丝，可以调整下轮面的上下、左右两个方位的轻微翻转，从而实现调节到位

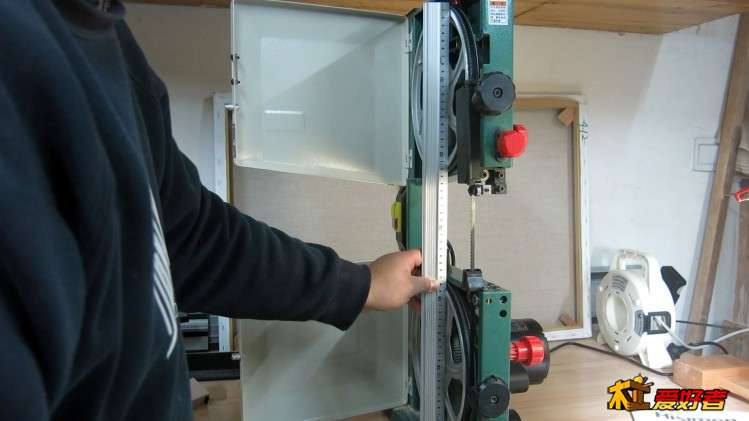

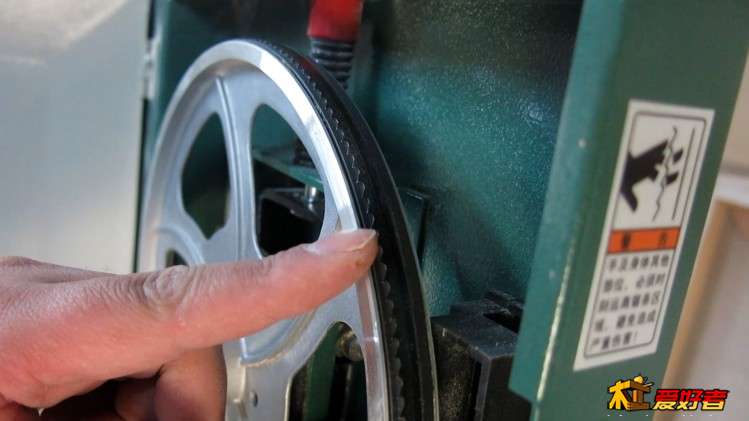

调节到位后用长尺测一下上下轮，一把长尺搁在上下轮上，应该有4个接触点，这上下4个接触点都应该和尺同时接触到。

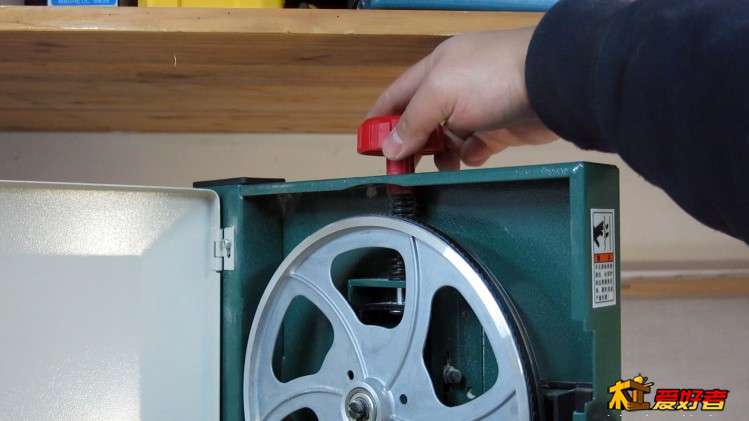

锯条的涨紧是通过顶部这个红色把手来升降上带轮实现的



涨紧到多紧才最为恰当呢，我觉得用“拨弦”听声音的方法最直观，但我打字打不出声音，大家还是看视频吧。




第二部分：一些“实战”制作


先做一个单榫头吧

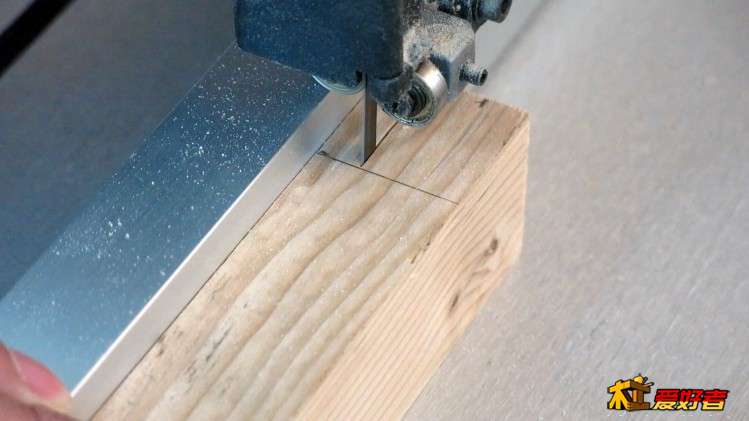

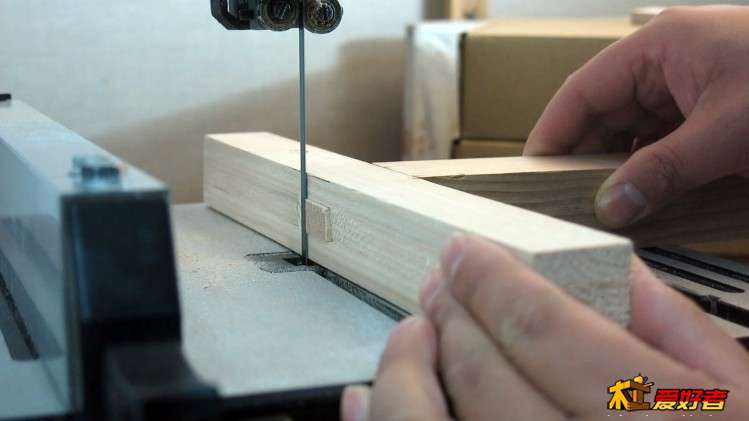

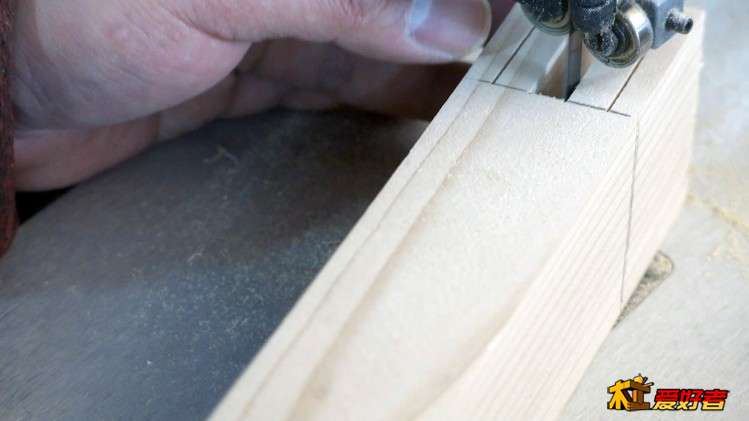

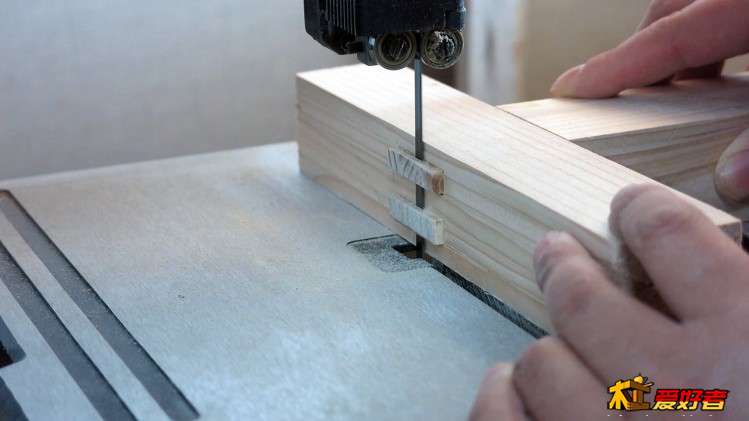

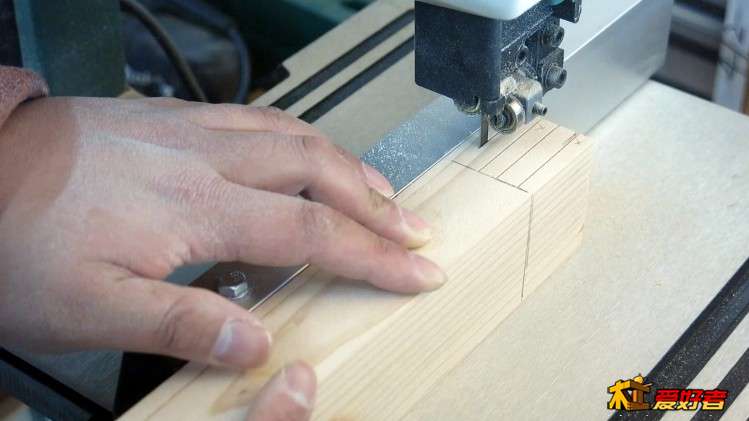

划线后就上机切割



这个锯路是非常狭窄的，可以和日本超细目夹背锯媲美。但又比手工锯效果高许多倍。这里说说锯条，一般大机器上的带锯条都不可能这么薄，所以如果你追求极窄的锯路，你就可以发现小带锯的优势了。

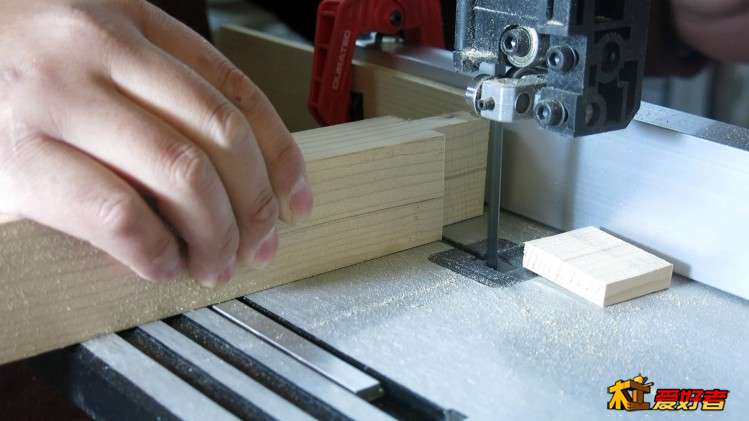

切出榫肩







插入榫眼

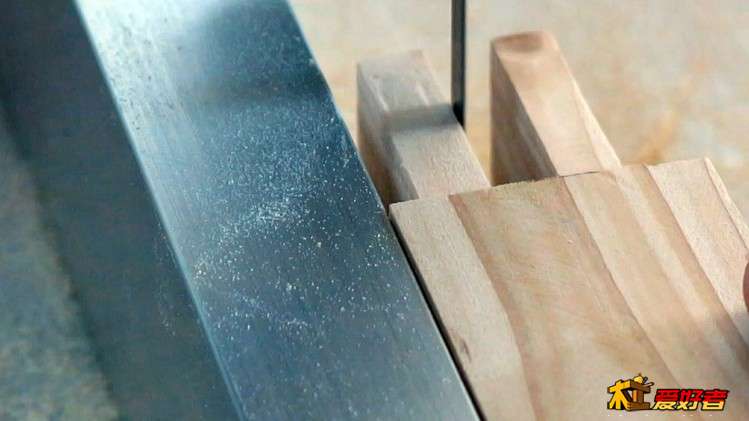

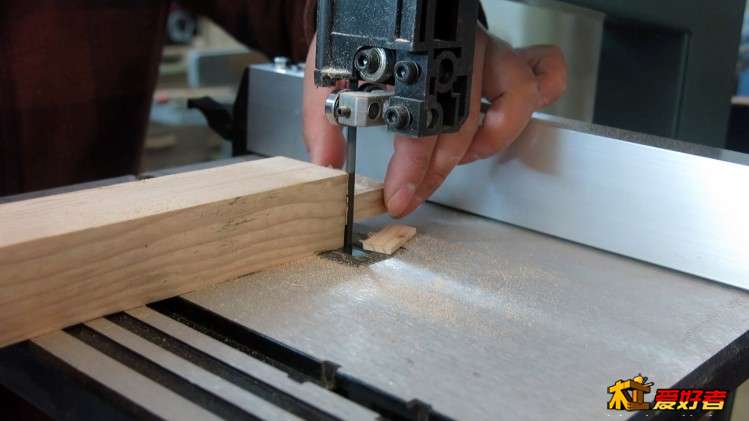

这里我用带锯直接把冒出的榫头部分切平

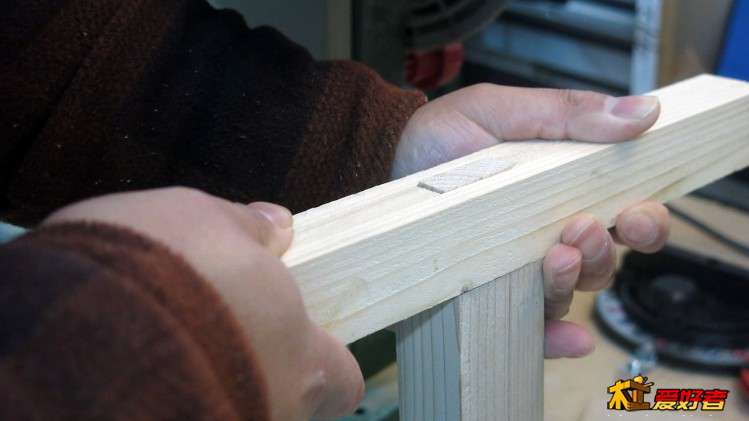

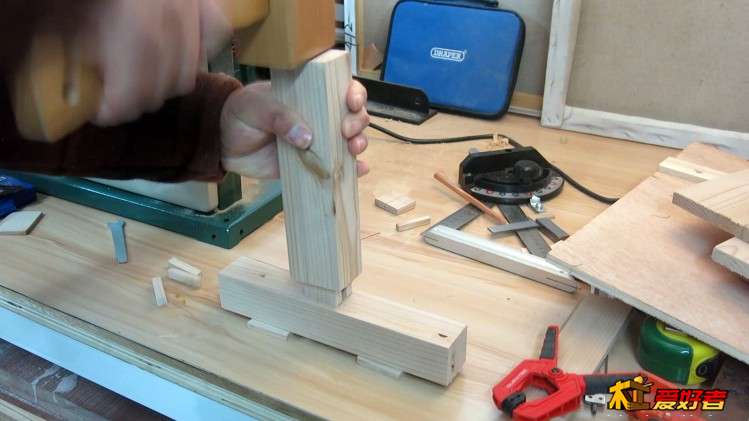

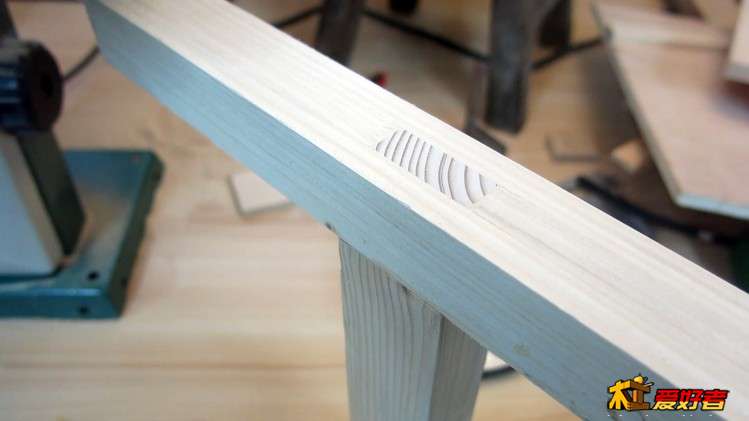

再经过一阵打磨，严丝合缝的榫卯造型就做成了

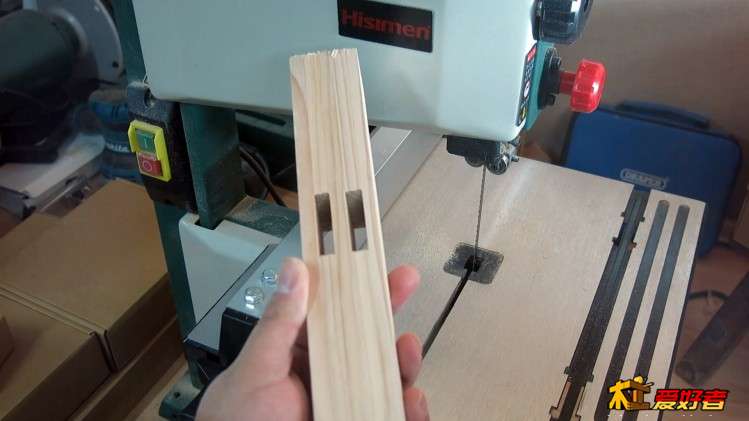

然后我再做一个双榫

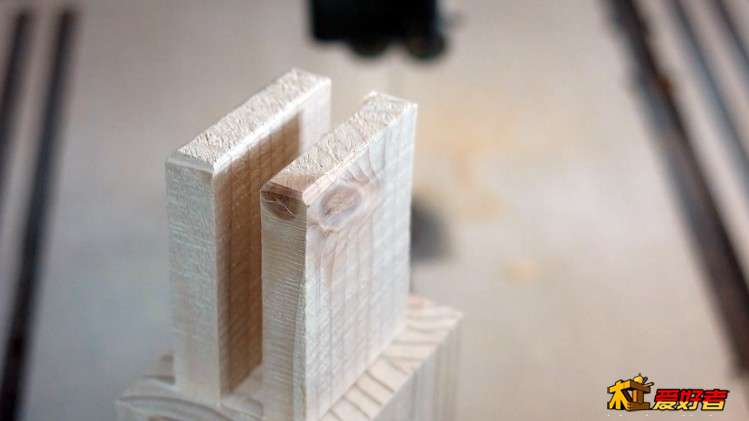

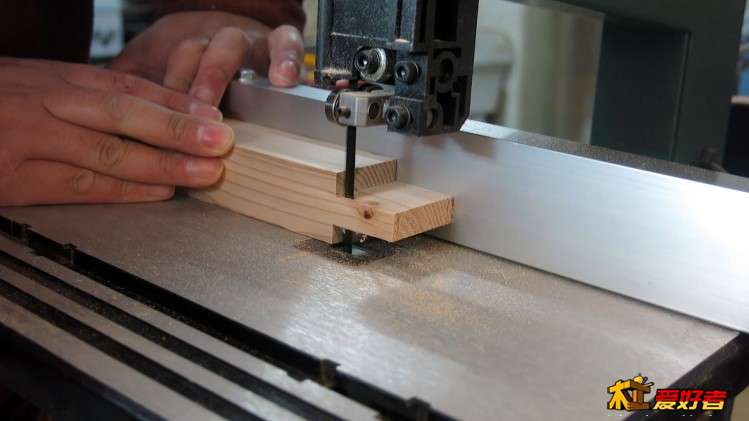

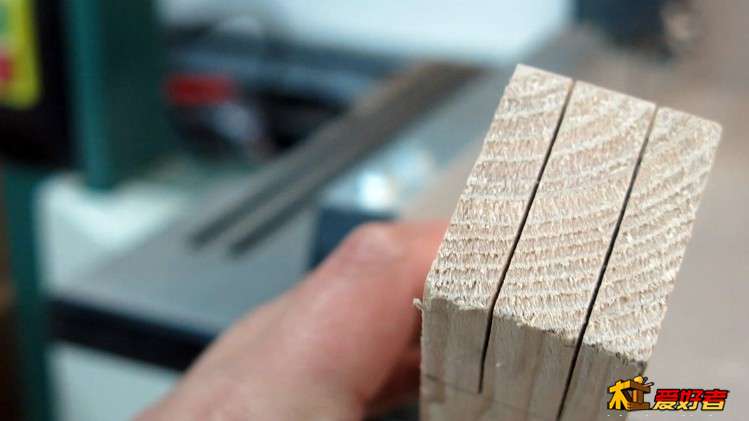

这里需要切四根锯路

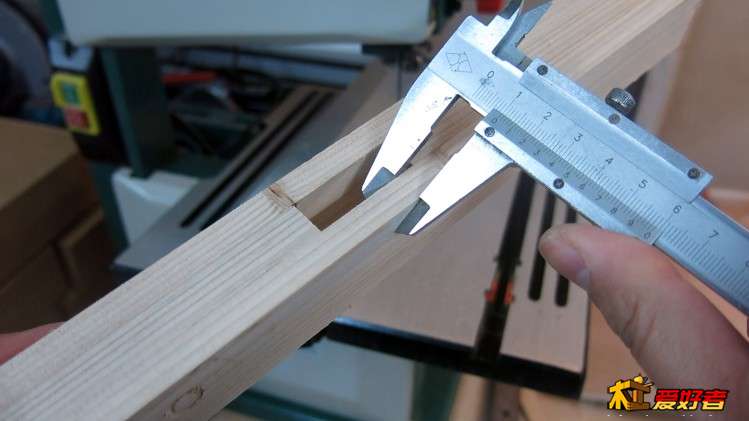

再把中间掏空（看视频）

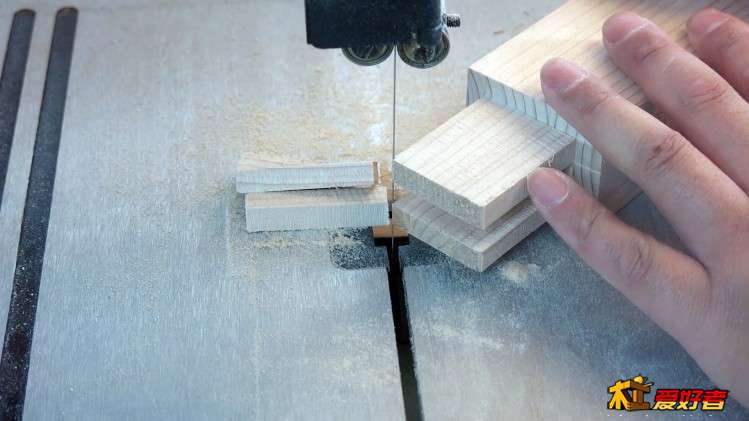

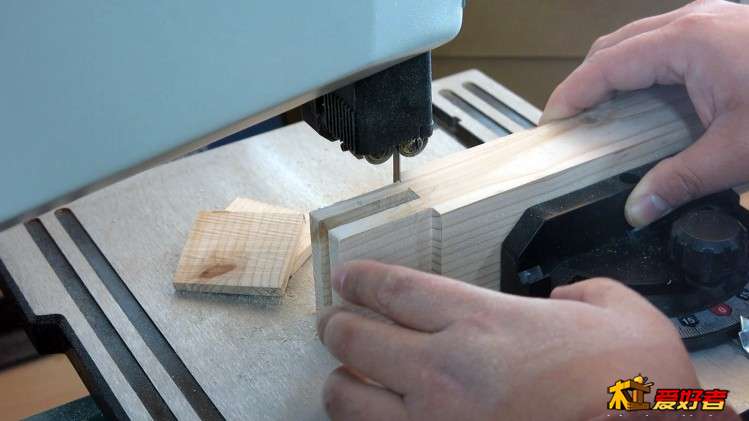

切出榫肩

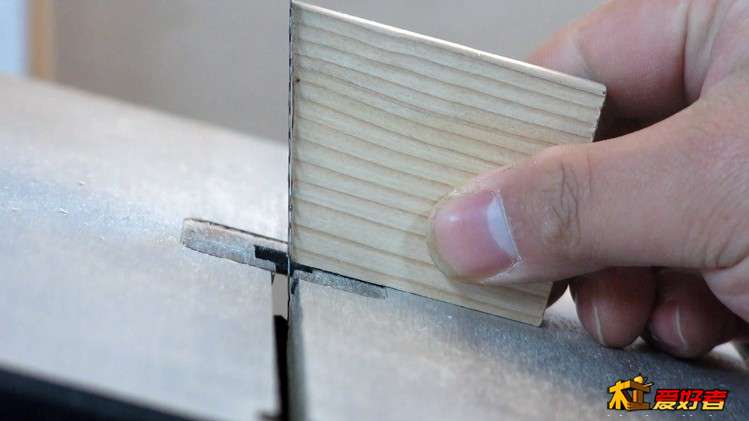

再用锯条倒角，便于插入榫眼





但安装时发现有点紧



再微微地切削掉一薄层



可以装入了

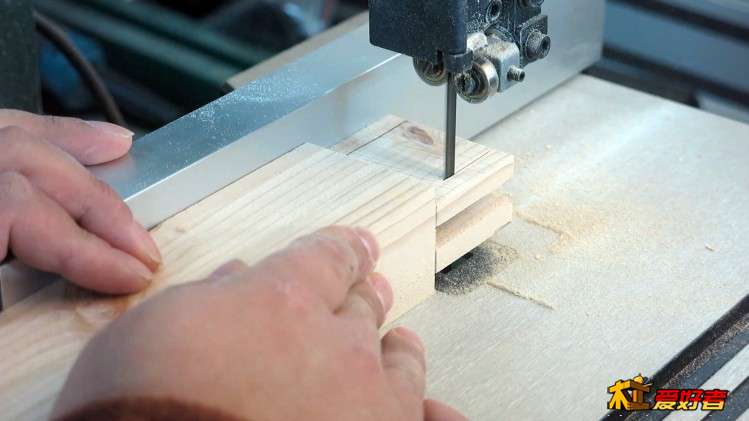

切掉冒出的榫头

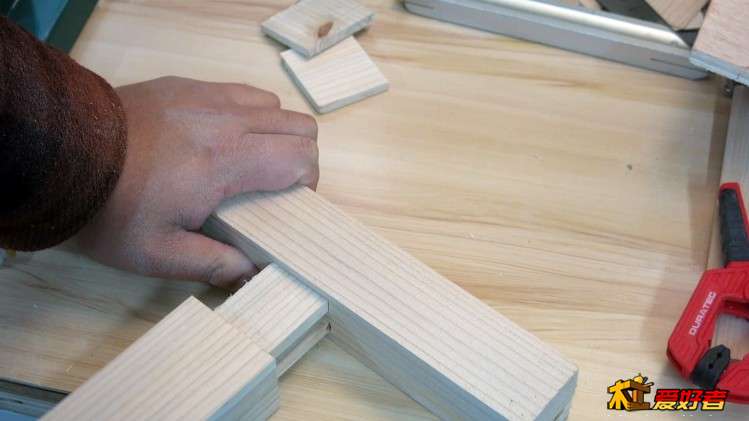

打磨后就是这种严丝合缝的样子

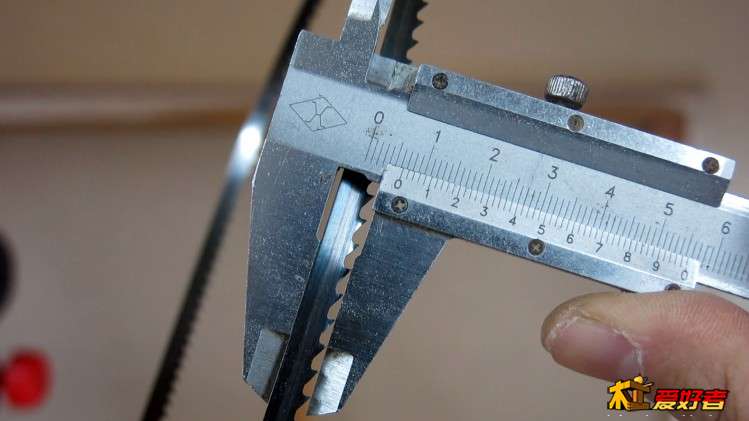

这里用的锯条的宽度时1/4英寸也就是6.35毫米宽，可以满足切割一些曲线，当然，你可以用更窄的锯条来切割各种花式图案

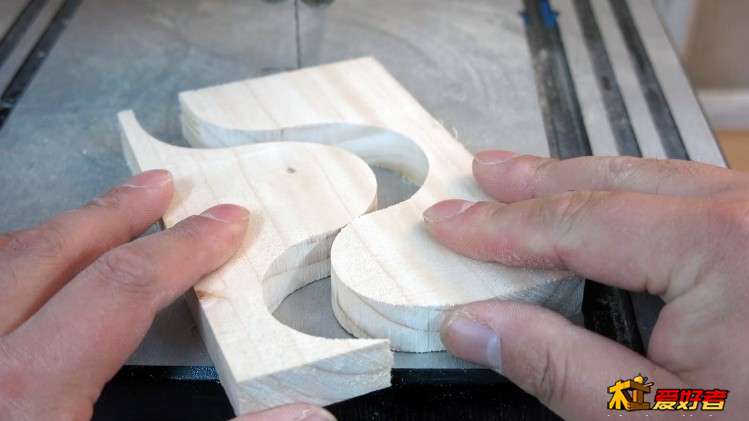

锯条在切这样的小弯时没有憋住

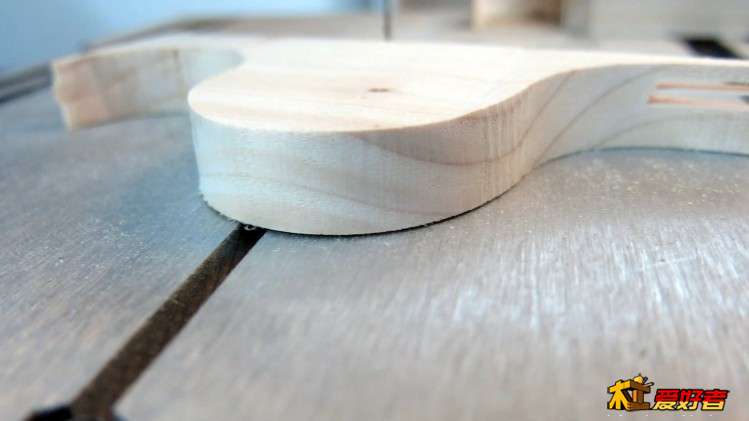

而且切面还挺光洁

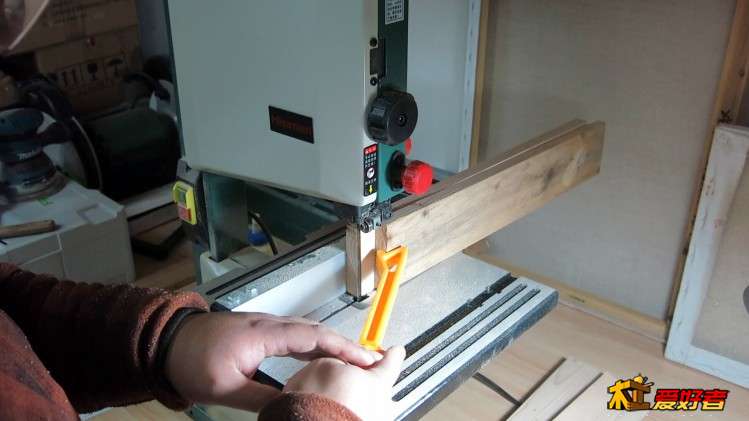

然后我再准备用这台带锯做一个燕尾榫木盒，要做木盒的话我先从备料开始，木料本身有3.5厘米厚，我从中间用带锯开料剖开，这款带锯的最高锯切高度是9厘米，我这个木料是8厘米高。推完后，切割整齐，锯条没有发生跑偏。（强烈建议大家看视频:)）

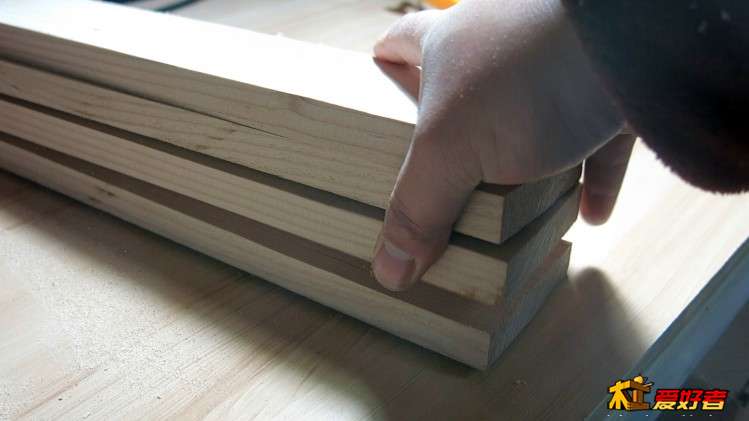

一共切了出了4片

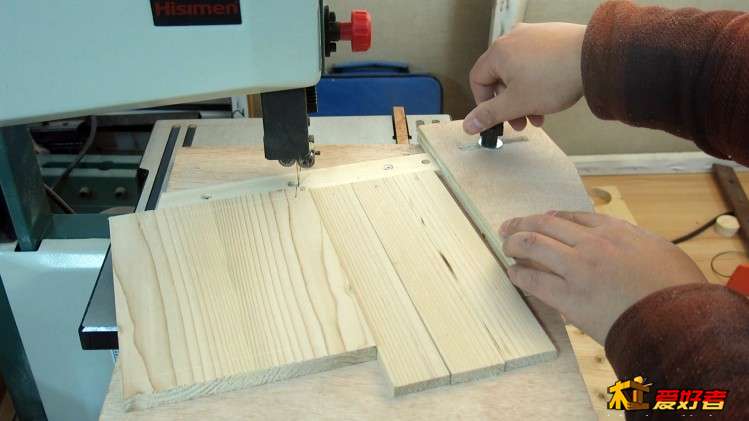

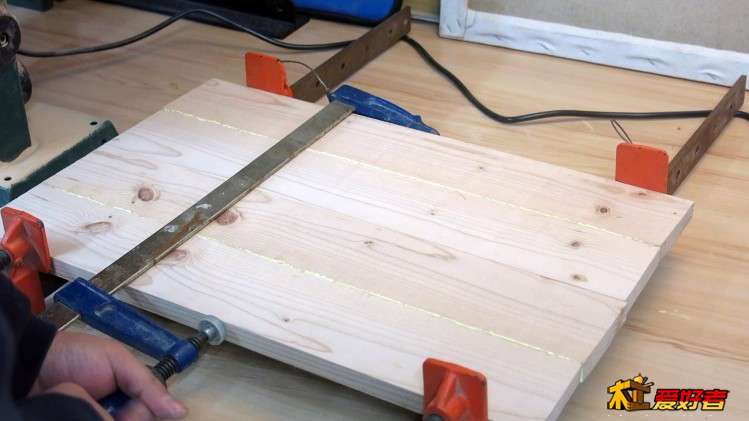

拼板

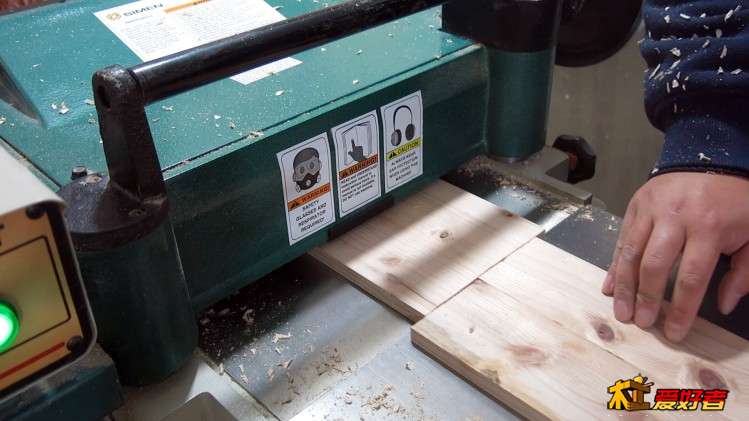

过刨刨平

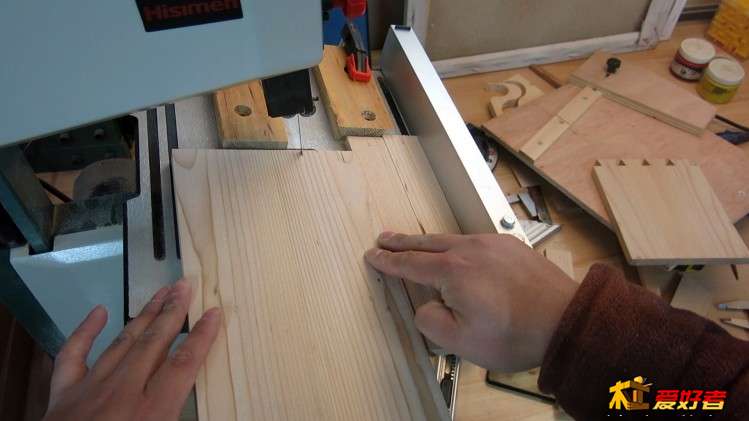

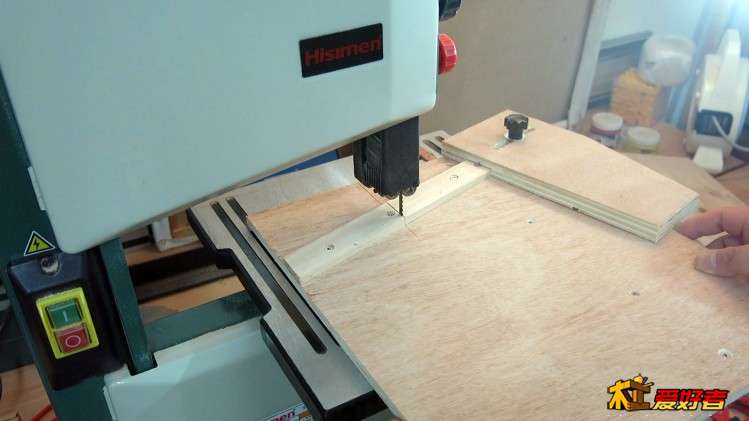

备完料后就可以开始做燕尾榫了，我这里用我自制的小带锯上用的燕尾榫推台来完成有精度的切割

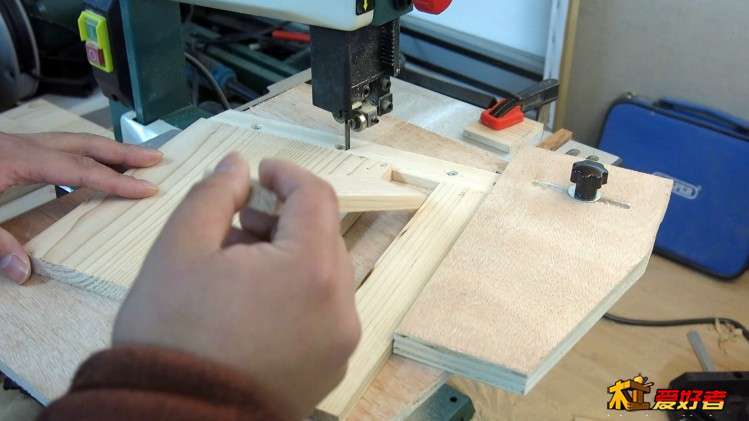

靠山和木料之间有三根等宽的木片作为间隔板，这决定了燕尾榫，榫和榫之间的跨度，你可以根据自己需要做几组不同宽度的间隔板

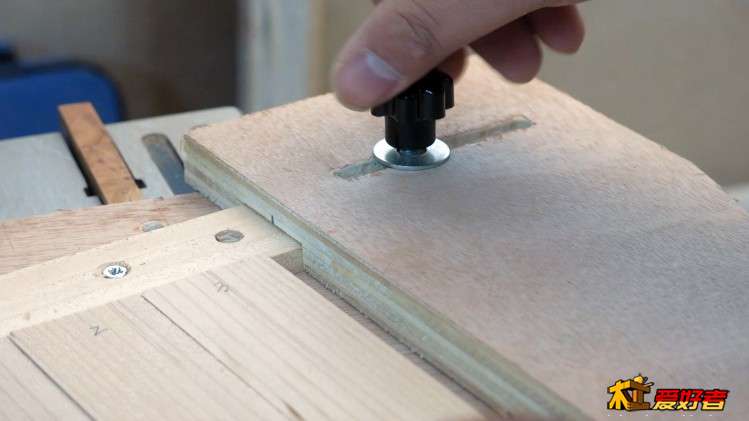

辅助推台上的靠山是可以调节的，当你把木料第一刀的标记对好锯条后，就可以把间隔板和靠山往左靠紧，并锁紧。

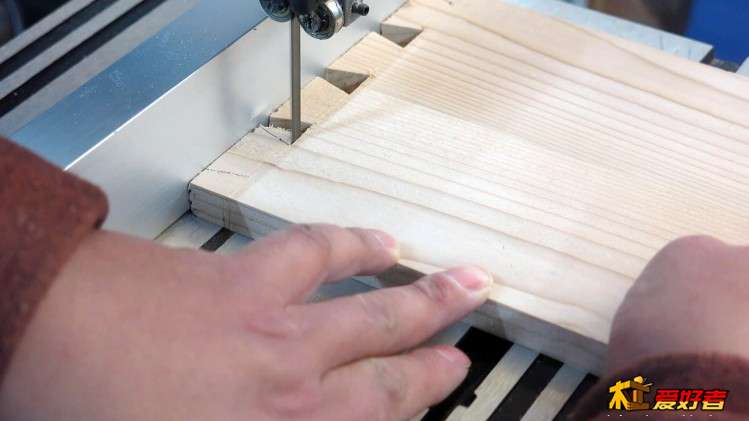

切第一刀，我这个自制的推台设计为15度开口的燕尾，算比较大开口角度的燕尾。

第一刀的作用还有：你推到划线位置停，然后统一切割深度

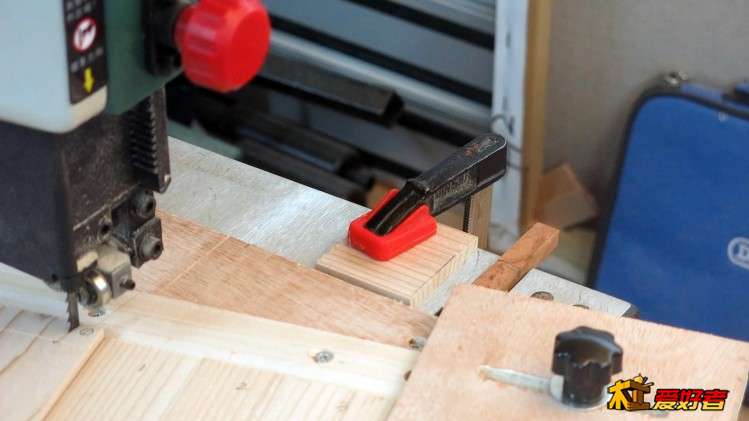

这时，你用小木块夹在台面后端抵住推台，通过限位的方式来决定每一刀统一的切割深度

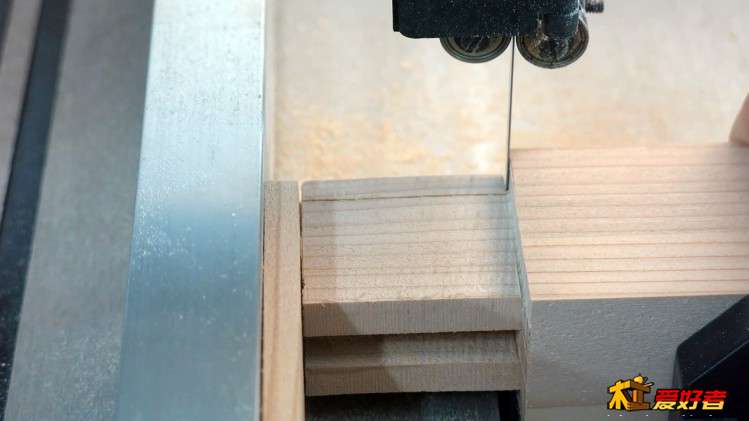

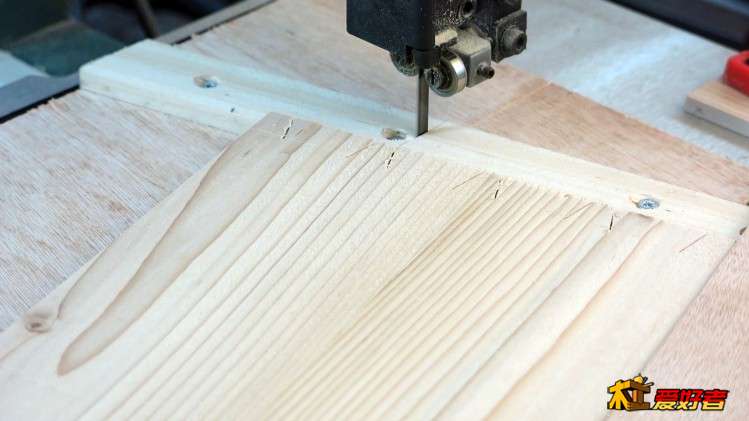

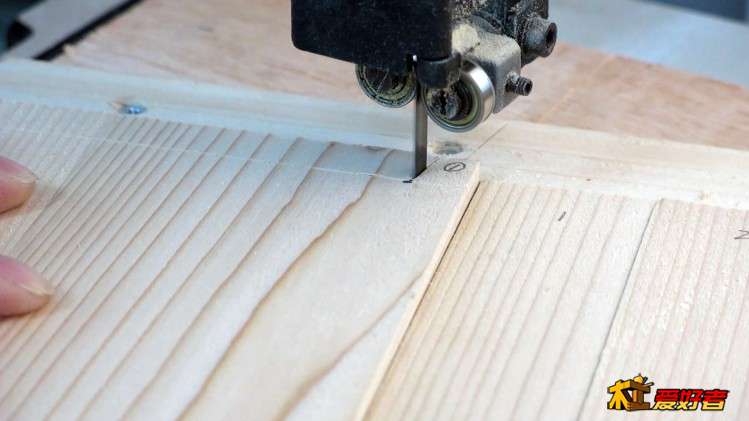

就这样每切一刀翻转再切一刀，然后抽走一块间隔板，工件再靠右移，继续如此循环往复的作业，直到全部切割完成。

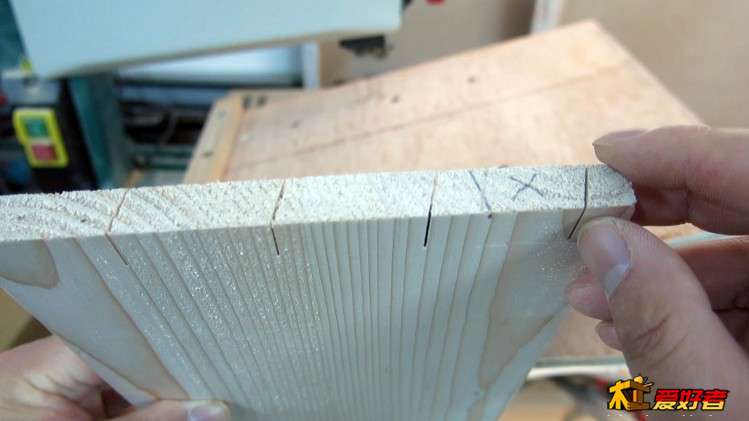

就想这样，全部切完

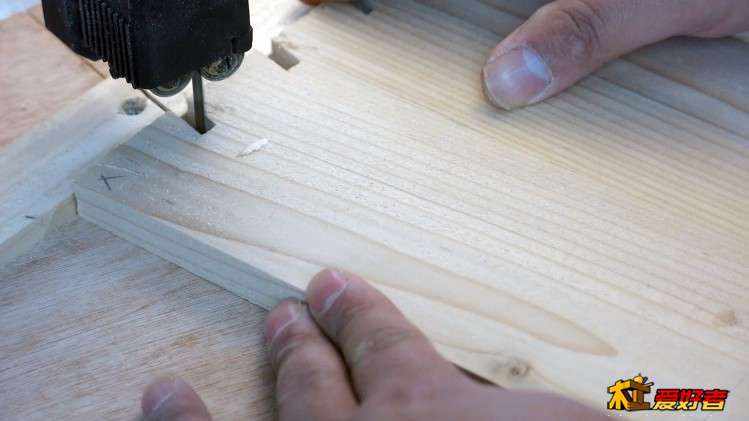

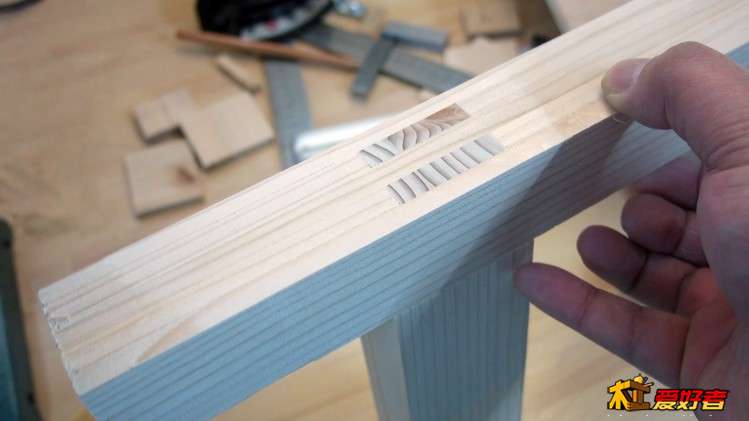

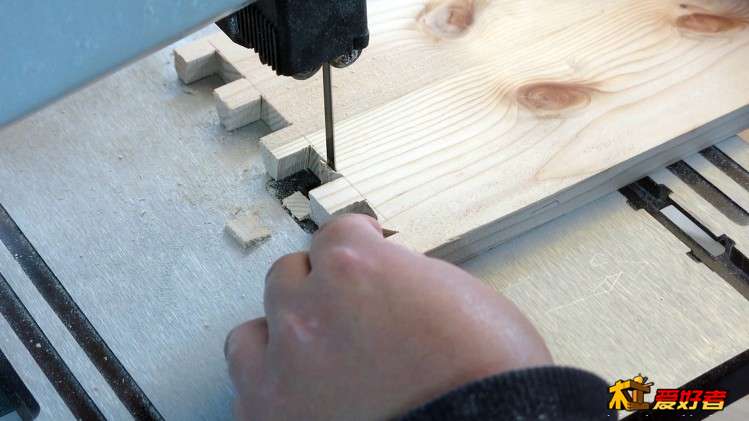

利用推台和限位块配合，反复把需要切去的燕尾间的木头切出这样的宽口



随后你就能把这个宽度的锯条水平放入缺口内根部，利用靠山把每个缺口的余下木料切掉，



用一块废木料在推台上切一刀



撤去推台，翻转桌面，用刚才那块切出角度的木料对上锯条，此时台面的倾斜角度一定是准确的，不用拿角度尺量



用同样的原理，利用间隔板，切出另两块侧板的端部造型



但这样做只能负责切出往一边的角度锯路

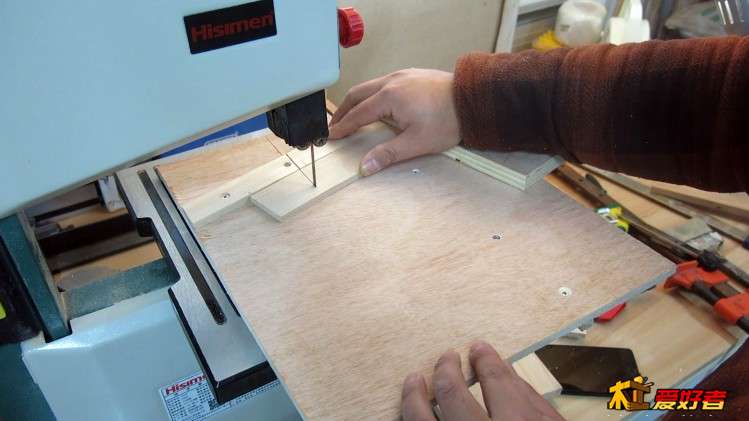

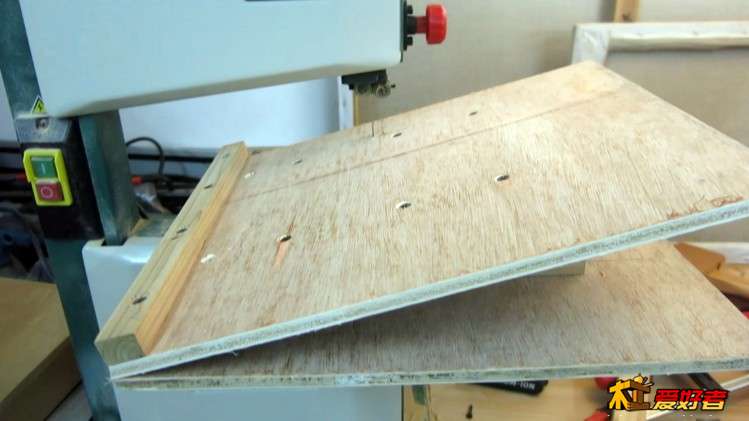

另一测斜的锯路需要下图中我自制的辅助角度台面（15度）来实现

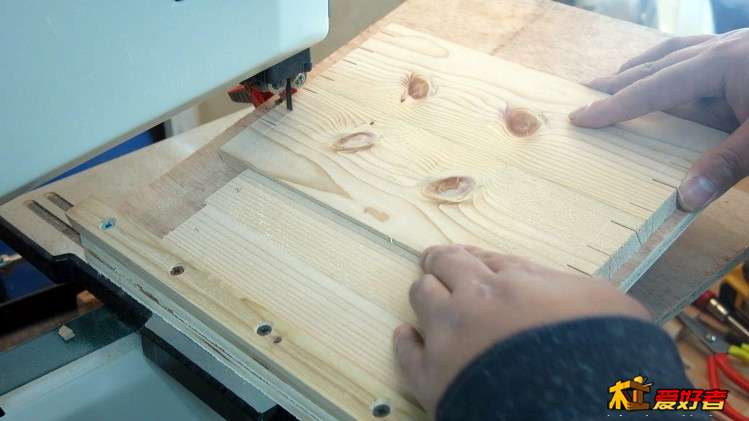

用同样的间隔板，在该台面上把余下的往另一边的锯路切出来



再撤走台面，把需要去掉的部分切出

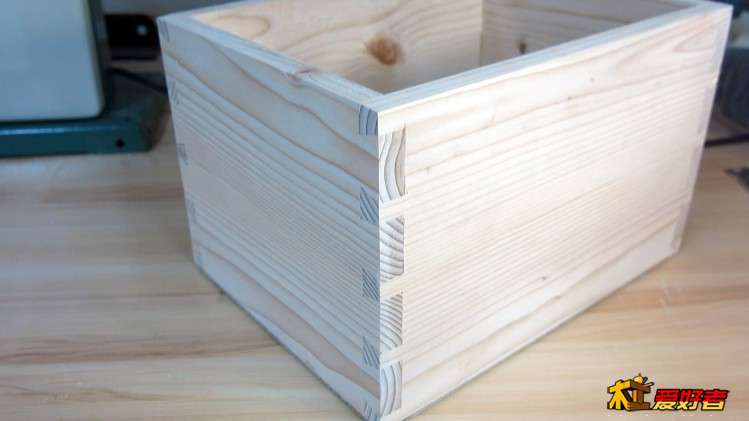

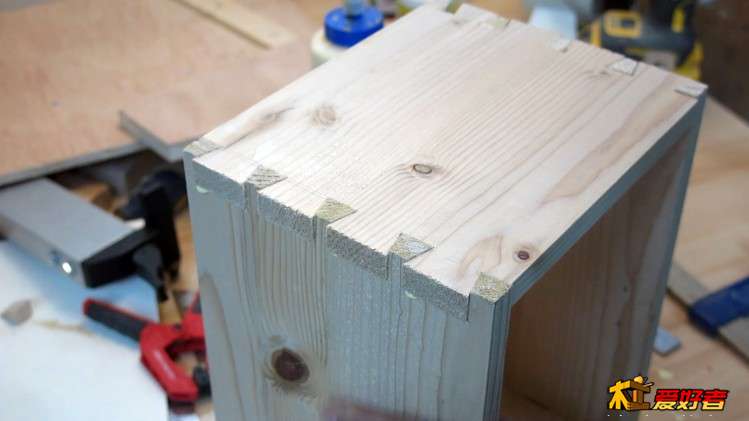

上交组装，再次严丝合缝



如果是手工做，达到这样的精密度，需要你费更多的神，花更多的力气去细心地实现，但借助这台小带锯，利用我这个自制的辅助工具就能快速且批量的实现（只要你想）。



第三部分：大小带锯的比较

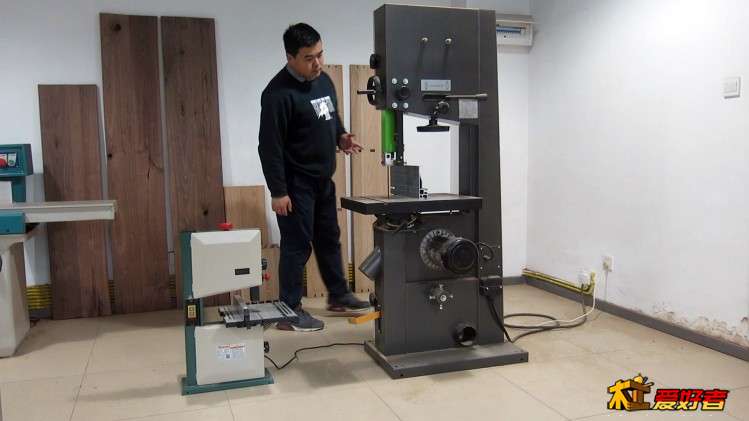

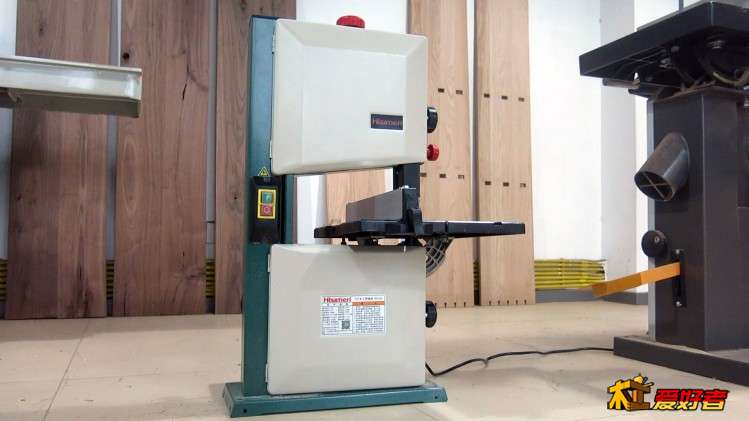

我把它和16寸的带锯放在一块比较，小带锯的身材还不及对方下半身。但小带锯只有20公斤，如果你是居民楼，右边的这个再没有电梯的前提下就非常困难上楼了，而小带锯可以轻松拎上去。

另一个就是噪声的比较，大家可以去看声音，来听听两台机器发出的声音有什么不同。

如果你家里条件不允许，或者是阳台党，这样的小带锯我个人觉得是非常适合的，不重、声音又小，而且刚性、做工还有精度都能得到保证。那如果你已经有了大带锯的话，也又买小带锯的理由。你可以不用每次都开大带锯来干细木工加工。特别是做小木艺或模型的朋友根本用不着大机器，小带锯还能获得更窄的锯路，还是有它成为你第二台带锯的理由的。



我觉得优良的带锯是一台功能完备的大带锯的缩小版，它缩小的只是尺寸，而不是质量。那我这台自己用下来就有这个体会，是能够满足这个定义的。

ytooty

豪无人性

gzwuke

非常好的经验分享！

五亿美金

视频制作一贯的精良，今年我也买带锯，到时如有不明之处可能要骚扰你

figust

ytooty 发表于 2019-02-15 15:27
豪无人性

figust

五亿美金 发表于 2019-02-15 15:38
视频制作一贯的精良，今年我也买带锯，到时如有不明之处可能要骚扰你

你这水平和起点，我不懂的来骚扰你还说得过去

嫦娥大叔

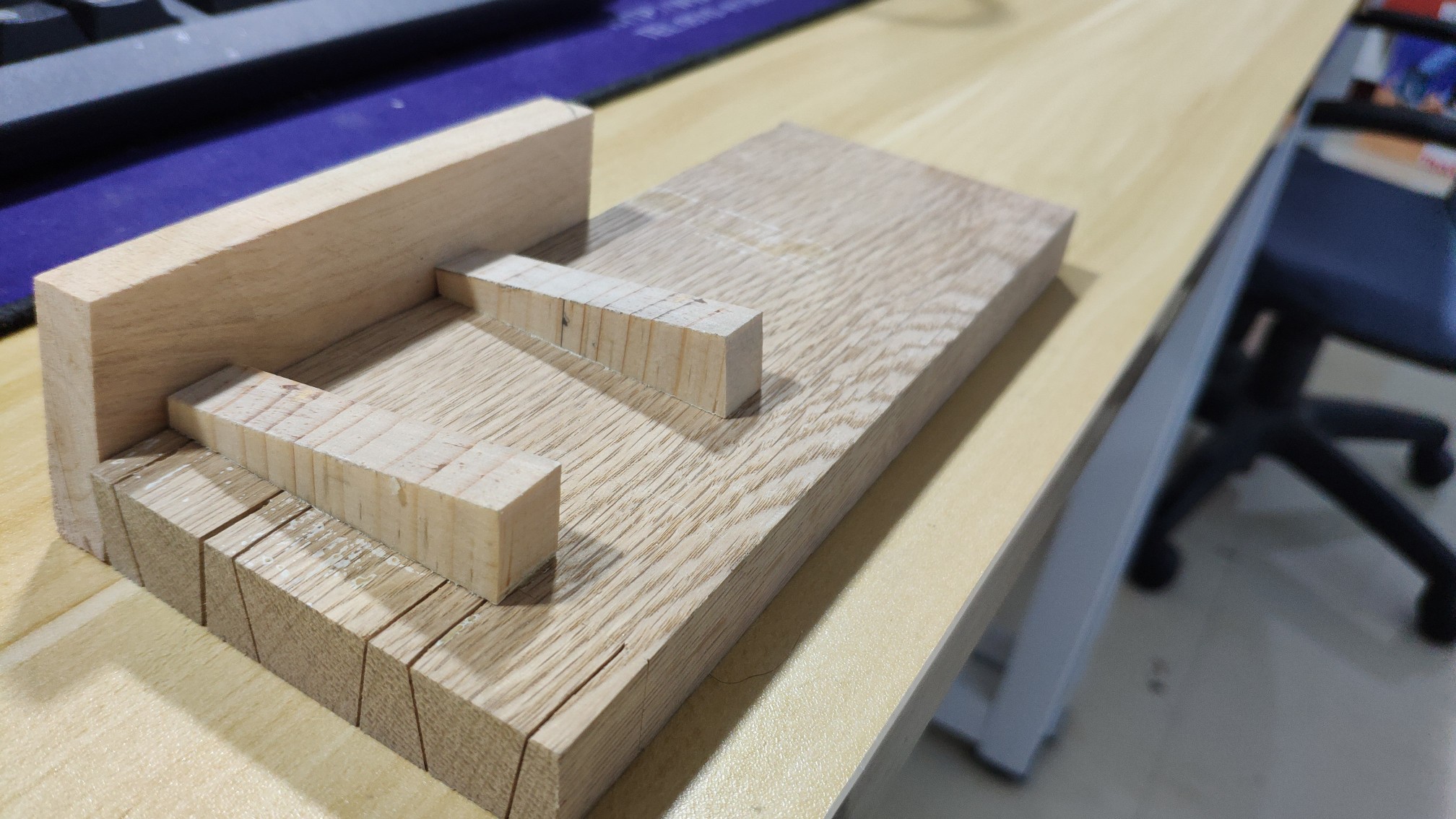

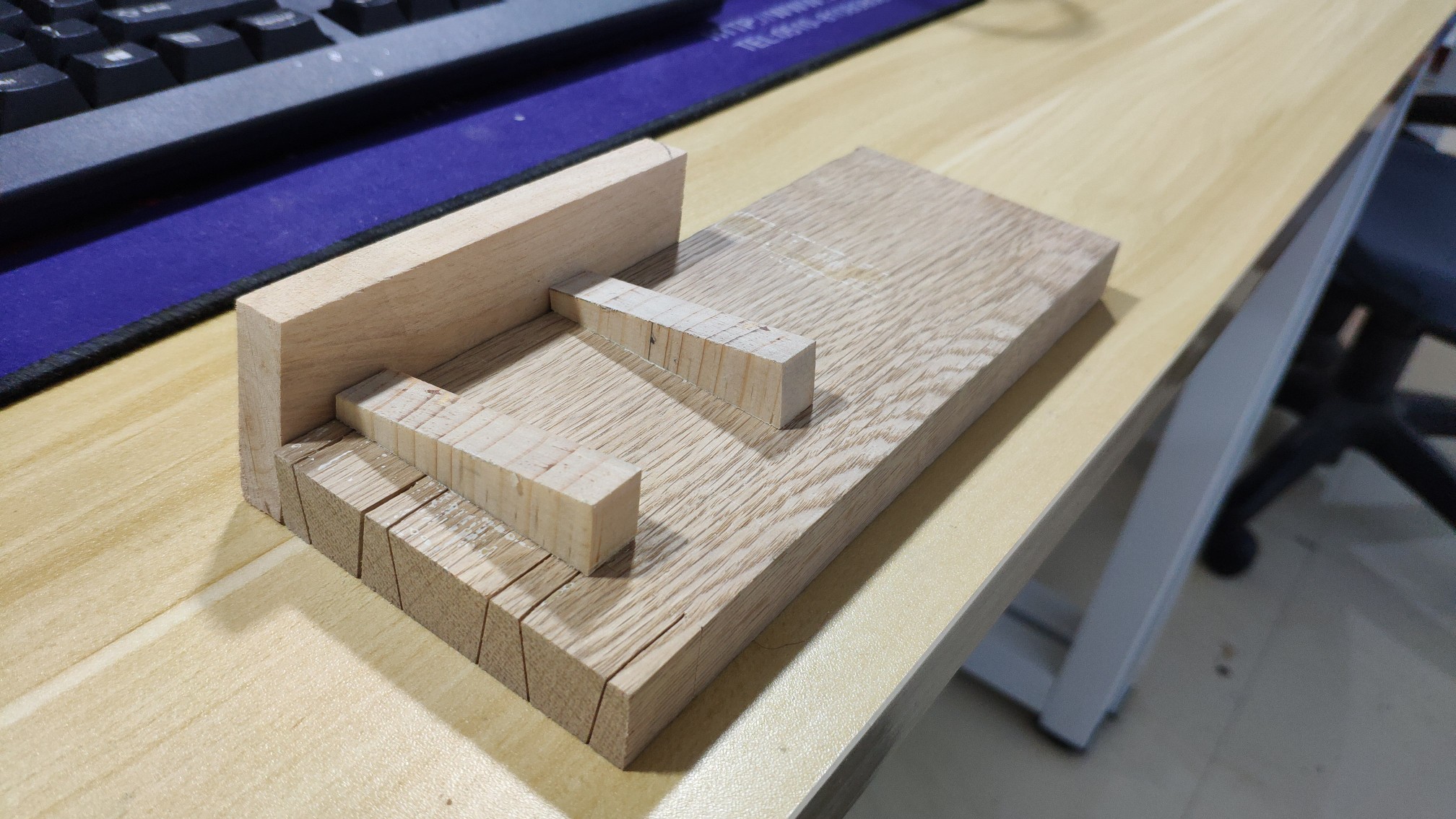

缩小版的带锯燕尾榫jig

figust

嫦娥大叔 发表于 2019-02-15 15:46
缩小版的带锯燕尾榫jig

这个真是迷你，不错，做小木盒，做抽屉受用

便利店

看完又有了去买台小带锯的冲动了。

figust

便利店 发表于 2019-02-15 16:13
看完又有了去买台小带锯的冲动了。

多多益善

那一夜的寂寞

买买买........反正总是要买的..然后丢到车库用深情的目光看着看着看着

五亿美金

figust 发表于 2019-2-15 15:40
你这水平和起点，我不懂的来骚扰你还说得过去

不能这么说，术业有专攻

发烧的木头

实际上9寸和10寸，都是阉割版，价格竞争牺牲品，不是楼主所说优良大带锯的缩小版，这种带锯，只适合切割2厘米以内松木板，其他硬木就难说，我有台10寸带锯，缺点功率太低，最起码也有1马力（730-750w），铝制锯轮运转时偏差太大，每次用每次调节，所谓精度不够螺丝凑，不过整体制作对不起他的价格，楼主调节心得让人受益匪浅！化腐朽为神奇了，也许这真是低品质下的无奈选择吧！我本人用锯感受！不喜勿喷！！

触木.静心

正想着买个带锯呢，很及时

figust

发烧的木头 发表于 2019-02-15 16:33
实际上9寸和10寸，都是阉割版，价格竞争牺牲品，不是楼主所说优良大带锯的缩小版，这种带锯，只适合切割2厘米以内松木板，其他硬木就难说，我有台10寸带锯，缺点功率太低，最起码也有1马力（730-750w），铝制锯轮运转时偏差太大，每次用每次调节，所谓精度不够螺丝凑，不过整体制作对不起他的价格，楼主调节心得让人受益匪浅！化腐朽为神奇了，也许这真是低品质下的无奈选择吧！我本人用锯感受！不喜勿喷！！

没事，实际使用经验是宝贵的。的确松木的话，厚切不适合曲线，直线是可以的，包括9厘米最大厚度下都行，前提是松木这类软木，毕竟功率450w身板也这么小，我视频中有拍摄开料，后面做木盒拼板做木盒也都是用它把木料开薄，是8cm厚，完全够用。另外功率这个事，带锯的话是看惯性的动势能，国外有木工播主用350w的电机带20寸带锯用来对水曲柳原木开料，少说也有30厚，一两米长的树干就这么剖开了，实际功率当然是大的更好，但带锯的生产质量，能不能确保它的精度，调教是否让两带轮共面，轮轴和轮子是否垂直等等这类问题应该是最核心最要紧的。
