今天看大海的一个思路挺巧妙的，效果也不错

4f42999693e2471 · 发表于 2019-2-13 10:56:31

和激光速度还差点

来自安卓APP客户端

阿余 · 发表于 2019-2-13 20:33:34

jdt 发表于 2019-2-12 12:509 W/ t0 |* [3 v
这个想法不错，新奇，用电烙铁作画。

我在一年多以前就试过, 不好控制.

dancingwind · 发表于 2019-2-13 22:08:19

阿余发表于 2019-2-13 20:33
/ I3 b J7 }' k& D3 E% y" U0 D1 V我在一年多以前就试过, 不好控制.

给点教训吧，回头我也少走点弯路

貌似大海成功了

回头我弄好了，把代码开源出来，大家一起玩

小四黑 · 发表于 2019-2-13 22:28:43

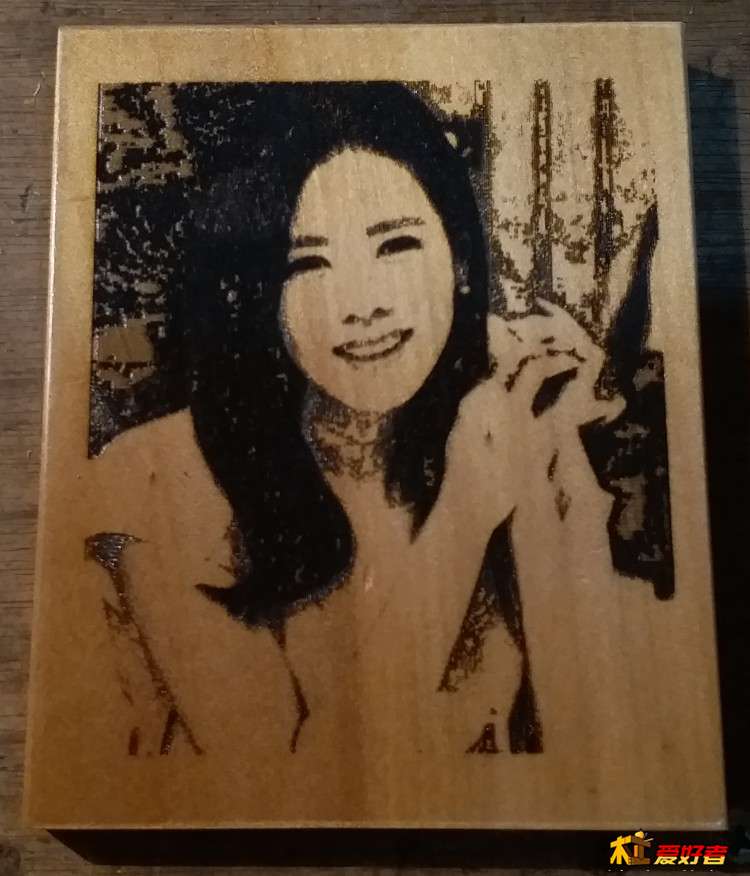

我有一个5.5w的激光，第一次雕照片，用时约3.5小时，感觉效果还可以。

dancingwind · 发表于 2019-2-13 22:33:46

小四黑发表于 2019-2-13 22:28
7 m6 e' Z% G0 k5 a" v我有一个5.5w的激光，第一次雕照片，用时约3.5小时，感觉效果还可以。

只有黑白的，这是激光典型的效果。

我尝试过强度控制，总是不成功。

俄国人那种方案是个解决办法，大海也成功了，效果可以在调调。
等下个假期来试试

小四黑 · 发表于 2019-2-13 23:50:30

喔！我了解你的意思了，你是想随时可以调节激光的强弱来配合灰度是吧。

dancingwind · 发表于 2019-2-13 23:53:12

小四黑发表于 2019-02-13 23:502 e$ a( N' E7 o( R; H
喔！我了解你的意思了，你是想随时可以调节激光的强弱来配合灰度是吧。

不成功，很难控制

来自安卓APP客户端

一名机械爱好者 · 发表于 2019-2-14 11:00:03

dancingwind 发表于 2019-2-13 23:53
3 y) p- z A+ B不成功，很难控制

楼主你好，我是做激光模组的，就是pwm控制的，我也在某鱼卖激光雕刻机。你说的很对，激光出来的是点阵，是由点组成的图像，可以做简单的矢量图片和文字雕刻，做灰度图的制作，时间长，效果差，因为我们的激光模组在工作中功率是不变的，pwm指的是针对不同的材质进行的初始的功率的调节。用激光雕刻机制作灰度图是通过激光停留在物体表面的时间来控制颜色的深浅，打不出很好的效果，不过听说现在的工业机，光纤雕刻机的效果还是很好的，我也没有去验证过。

一名机械爱好者 · 发表于 2019-2-14 11:28:10

dancingwind 发表于 2019-2-12 14:54

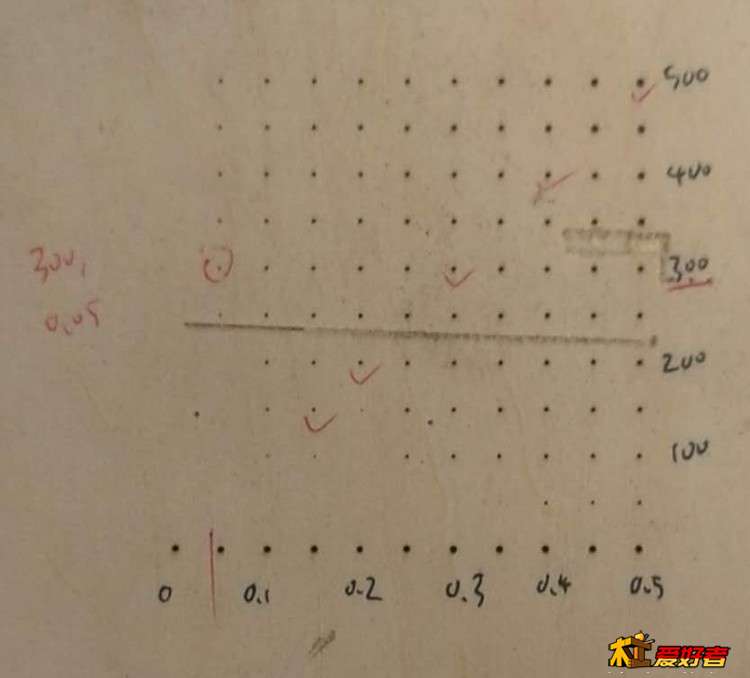

% W  W8 t# m3 a: ]2 A. X! O% N几个难点吧：
# M3 k  P! v* y+ _' q1、激光功率PWM很难精确控制
  K6 J$ P: P( g* }7 [8 W2、材料的厚度不一，对焦点的大小很难统一。

我感觉木烙画颜色的控制主要是通过烙铁停留在物体表面的时间，机械部分与控制部分很好做，唯一的难点就是软件的部分。我推荐你用CorelDRAw这款控制软件试下，不过需要控制板和加密狗才能一起用。这是一款专业的co2雕刻机上的控制板，具体的功能我也没有试过，倒地能不能达到效果我也不知道，没时间去试，

dancingwind · 发表于 2019-2-14 11:58:54

一名机械爱好者发表于 2019-02-14 11:005 N6 s u9 Q# k# @7 f* m. Z8 a
楼主你好，我是做激光模组的，就是pwm控制的，我也在某鱼卖激光雕刻机。你说的很对，激光出来的是点阵，是由点组成的图像，可以做简单的矢量图片和文字雕刻，做灰度图的制作，时间长，效果差，因为我们的激光模组在工作中功率是不变的，pwm指的是针对不同的材质进行的初始的功率的调节。用激光雕刻机制作灰度图是通过激光停留在物体表面的时间来控制颜色的深浅，打不出很好的效果，不过听说现在的工业机，光纤雕刻机的效果还是很好的，我也没有去验证过。

高级的能控制的精细些，打出来不奇怪。diy的比较困难

来自安卓APP客户端

dancingwind · 发表于 2019-2-14 12:00:58

一名机械爱好者发表于 2019-02-14 11:28
6 _) ]4 r) d$ u. _8 }, `我感觉木烙画颜色的控制主要是通过烙铁停留在物体表面的时间，机械部分与控制部分很好做，唯一的难点就是软件的部分。我推荐你用CorelDRAw这款控制软件试下，不过需要控制板和加密狗才能一起用。这是一款专业的co2雕刻机上的控制板，具体的功能我也没有试过，倒地能不能达到效果我也不知道，没时间去试，

这个不是和ps一样的，名字是不是打错了
