这精度令人着急啊

gh1227 · 发表于 2019-2-7 17:56:50

glike 发表于 2019-2-7 17:10* m6 M. R# x' e

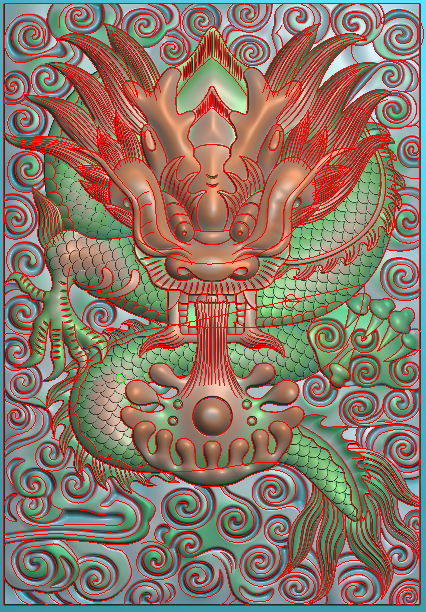

图1看到了不明规则线条，八成是图的问题。浮雕图截图看看｛地图方式显示｝

gh1227 · 发表于 2019-2-7 18:05:15

dancingwind 发表于 2019-02-07 17:019 t- a3 [1 Y; \0 z B% H
这里的刀路确实有问题啊，如果是这个灰度图的话，还是0.05- K% m# e- M( u5 s
' V8 e" e! H, A7 q, E p
% {' s. F. Y6 [7 H2 U
: L: e( h: N; l- ~0 ^. ]# @; \) V
有灰度图了，下了明天有空雕一个试试

用这种策略加工的哈，加工过程中有过万次抬刀

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:08:15

好奇用的等高，三轴联动重复定位糟糕透了

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:10:08

值得庆幸的是发现2个高手

来自安卓APP客户端

glike · 发表于 2019-2-7 18:14:26

gh1227 发表于 2019-2-7 17:56

转过灰度图？是精雕出的刀路吗？

keithpupu · 发表于 2019-2-7 18:21:43

图太复杂
不要用等高加工方式
我很好奇你用等高加工这个图跑了得多久？

加工参数都对机架可能还是偏弱。
仿真结果和实际差多少

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:21:56

glike 发表于 2019-02-07 18:14
H9 C; S( ~1 ? j8 D) T转过灰度图？是精雕出的刀路吗？

精雕图精雕出刀路

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:24:54

台阶目测和这个参数有关，和机子精度肯定也有关系了

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:36:34

因为前面勾选了，增加平面分层，个人觉得和分层开粗有点类似，三轴联动N次抬刀，用精雕的木友不妨试试机子

来自安卓APP客户端

gh1227 · 发表于 2019-2-7 18:46:32

JD5.5(飞马)JD3.5
真假请自己鉴定未使用过

gh1227 · 发表于 2019-2-7 18:48:22

JD3.5

gh1227 · 发表于 2019-2-7 18:50:56

keithpupu 发表于 2019-2-7 18:210 [; Y. Z$ W$ _8 X/ p% L4 v# ~2 Q
图太复杂 1 S+ h8 p( ~0 O/ g/ N3 y* C
不要用等高加工方式0 Q7 f9 c5 m# t9 A/ W& U+ U' n5 {
我很好奇你用等高加工这个图跑了得多久？

差的多 3小时20分

gh1227 · 发表于 2019-2-7 18:54:45

keithpupu 发表于 2019-2-7 18:21! m" w; D# s, v4 ^
图太复杂 + z* B4 R7 f1 z1 ]& A8 t
不要用等高加工方式
/ r5 W0 X7 b& ]# w' j我很好奇你用等高加工这个图跑了得多久？

明白哪里问题才好解决过万次抬刀重复定位把所有问题都暴露出来了雷塞闭环已订大理石机架还在考虑中~~~

glike · 发表于 2019-2-7 19:09:35

等高加工方式我没有用过，如果还分层的话，分层高度能有多少？图1上的等高线对应你的加工方式，也许你的机器还不错

往事随风去吧 · 发表于 2019-2-7 19:21:16

gh1227 发表于 2019-2-7 18:54
6 K- y) d( ]1 B+ t明白哪里问题才好解决过万次抬刀重复定位把所有问题都暴露出来了雷塞闭环已订大理石机架还在考虑中~ ...

千呼万唤，你始终不晒机器。

不要说雷塞闭环，就是伺服电机，对重复定位精度没有任何可见改变的。

因为我的就是普通57的名不见经传的雷格步进电机，而且已经用了好几年了，几个月前三丰千分表测试三轴回差为0。

你这个明显就是刀尖抖动，机架，丝杆等等的问题。
