新人自制雕刻机问题求助帖

abs2554

这电机通一次电正转，下次就反转了，也固定，也遇到两次反转的，霍尔坏了？难道用的控制器也无霍尔模式？
这次接学习线20秒也不行。

abs2554

还差电机，那个夹电磨的主轴夹是56mm的，这个是42mm电机，
) H* H: t2 |" U5 m' j" e本想买个内径42外径56的铝管，外壁铣上散热槽，套上电机，好像比较费事啊

abs2554

推力轴承，用在步进电机和刚性联轴器之间，避免步进电机轴向受力时，预紧弹簧回缩造成特别大的回差。
/ p& n  Z% R+ t4 y滚珠的卖家不发货了，只好买成滚针的。

abs2554

8 s* U3 G6 I9 y终于能发视频，空转这个声音是不是有点大？摸架子有点震动，电机问题？
+ z2 ~. G7 Q4 k+ j! T已经16细分了（板子上没找到细分跳线），最大就这速度，
- _: H4 I! f5 b想去掉细分，不知道怎么改？grbl有命令能能取消或者改小细分？？

; Q$ P+ I6 A2 z. @4 k( m( dF值改300以上，电机快速哼哼几下就停，就是不走。
) Z! Y- L0 G  E" O0 _0 G; I$ p- ^
+ p, c/ n" A$ ~+ }据说改小细分能提升F值?

X Y Z 通通2mm螺距。

abs2554

电机视频，这噪音还是比电磨小到，当然电磨最低档20000转，这个估计只有9000多。

13462360377

abs2554 发表于 2019-02-04 17:18
( }/ K5 R* {; Y, v: i( `本帖最后由 abs2554 于 2019-2-4 18:04 编辑
. y& A. @$ T) n, v: G# K
[media]https://v.youku.com/v_show/id_XNDA0NzcyNDIwMA==.html?spm=a2h0k.11417342.soresults.dtitle[/media]
终于能发视频，空转这个声音是不是有点大？摸架子有点震动，电机问题？
已经16细分了（板子上没找到细分跳线），最大就这速度，
想去掉细分，不知道怎么改？grbl有命令能能取消或者改小细分？？
) `8 P" T  [) Y1 g
5 f! W) e3 Q: J; S1 LF值改300以上，电机快速哼哼几下就停，就是不走。

据说改小细分能提升F值?

( v' A, c2 I! j; t4 eX Y Z 通通2mm螺距。

7 B+ J7 ]; T0 `$ U- C- ?0 }- q! ]/ N螺距2，16细分，脉冲当量是1600你设置对了吗？

abs2554

13462360377 发表于 2019-2-4 20:06
螺距2，16细分，脉冲当量是1600你设置对了吗？

- |- e& Q9 v+ K6 q是1600

qq7426

我快递放假前也装了台1300，主轴还是755电机行程大了点

abs2554

qq7426 发表于 2019-2-4 23:45
1 {8 O  j7 Z: e/ y( [1 ~. Q* u我快递放假前也装了台1300，主轴还是755电机行程大了点

你这样不抖吗？
8 s9 t" G1 D, J8 C4 @4 Z& I

qq7426

dancingwind 发表于 2019-01-24 03:02
这种调试太难，能控制在0.5mm，算是厉害的人呢。我搞过一个，估计最大误差在1mm左右。

$ U6 R& ^, i5 X  |& v) e4 K没这么大误差啊。看下章子就知道了

qq7426

abs2554 发表于 2019-02-04 23:46
你这样不抖吗？

还好啊，又不铣铝，木材，石材没什么问题。我在想明年做个台面，固定起来就更好了

abs2554

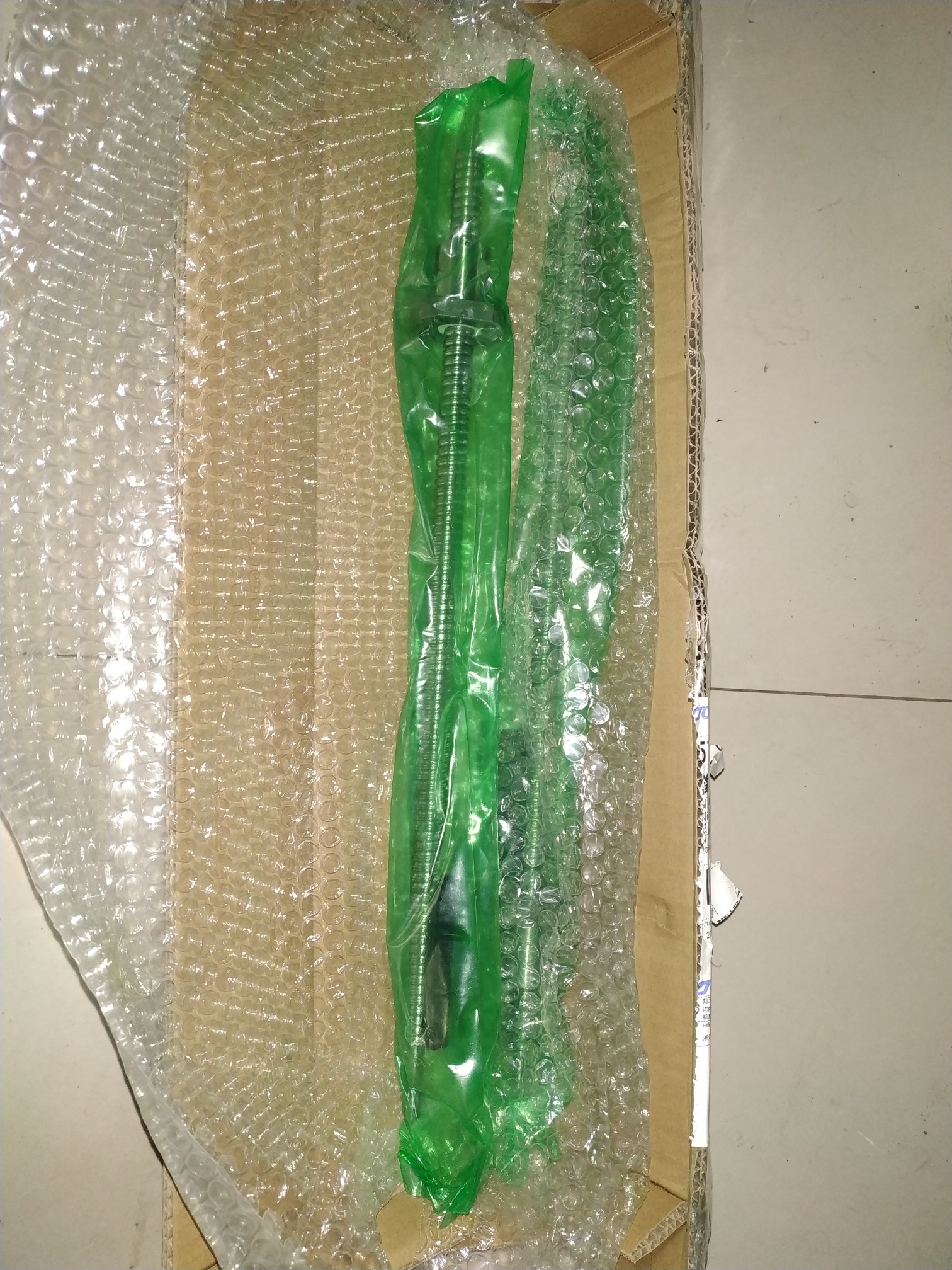

2条滚珠丝杆到了，替换X Y轴，原来这俩轴T8丝杆都有一段是S型的，双螺母转到那阻力很大。
4 o+ f  A+ N9 _/ g0 R1 F4 z. t6 b想着T8丝杆太细的原因，搜了下T10 T12丝杆带螺母，我去，价钱和最便宜的滚珠丝杆差不多。
于是买了两根510mm的1605丝杆，塑料返向器，134含邮费，两头加工成8mm，原有联轴器和尾部轴承都不用换。
' N$ c$ W* I; K* t$ z! y没有买滚珠丝杆专用的轴承座，这东西太贵了，反正我用刚性联轴器直接连的。

abs2554

abs2554 发表于 2019-02-18 09:40
2条滚珠丝杆到了，替换X Y轴，原来这俩轴T8丝杆都有一段是S型的，双螺母转到那阻力很大。
想着T8丝杆太细的原因，搜了下T10 T12丝杆带螺母，我去，价钱和最便宜的滚珠丝杆差不多。
于是买了两根510mm的1605丝杆，塑料返向器，134含邮费，两头加工成8mm，原有联轴器和尾部轴承都不用换。
没有买滚珠丝杆专用的轴承座，这东西太贵了，反正我用刚性联轴器直接连的。

刚才没发上图

abs2554

2 ~- e* @3 S* G! D
/ t7 x- D! k9 C, i& T# r这电机震动太大了，震的Y轴面板当当的，感觉要失败的节奏啊

而且主轴座拧的很紧的情况下，用手推ER夹头那，能推动1mm，
3 V+ I& I% e/ T

芥末花生

看直播，鼓励楼主一下，我也想自己装一个呢
