新人求教

A.往事随风

鸡蛋 发表于 2019-01-16 11:28
本帖最后由 鸡蛋 于 2019-1-16 11:35 编辑

: }) E- y1 k; c沿这个图的外边界生成一条矢量, 然后在另一块木板上根据这个矢量挖一个坑, 再把雕好的牌子埋坑里就OK了.

9 r. G4 ~& x- W1 W" V' [) z( J" M下面是AC2017的方法:

再追问一下，接下来咋整

来自安卓APP客户端

A.往事随风

鸡蛋 发表于 2019-01-16 11:28
, B3 i3 }" \- ^7 Z% Z- U本帖最后由 鸡蛋 于 2019-1-16 11:35 编辑
' @5 v; z0 E- @
沿这个图的外边界生成一条矢量, 然后在另一块木板上根据这个矢量挖一个坑, 再把雕好的牌子埋坑里就OK了.
  Z, L/ o& }, h9 k- q$ ]
下面是AC2017的方法:

% x0 B+ h- _. m6 Y) m2 q, {2 b到这里了，向老师请教一下下一步怎么弄

来自安卓APP客户端

鸡蛋

: }  R) Y( z* {2 n; I# [% a
0 A6 m# c( u9 x. B6 e0 X沿这个图的外边界生成一条矢量, 然后在另一块木板上根据这个矢量挖一个坑, 再把雕好的牌子埋坑里就OK了

" J5 `! f) n) D3 E1 p: z3 p我觉得前面的回复中说的很明白了，可能你还是不明白，那我把步骤分解开来说一下吧：
# q( V: _! |3 d
4 \& u7 X  s$ A* S+ ?1 l1. 选择这个矢量边框曲线
2. 把生产的这个矢量导出为矢量文件，我一般是导出为DXF格式
4 ]* @, Y# p) k  X. |3 T3. 根据要镶嵌浮雕的木板的尺寸， 新建一个ArtCAM文件
4. 把前面导出的矢量文件导入进来
1 D( j6 j# Q. j4 s6 h5 V% X5. 调整矢量到需要的位置
6. 选择矢量，然后设计刀路，建议用“区域清除”
7. 保存刀路文件，OK完工

' f- E+ _9 u+ P8 U5 A) ?
" ]/ A: [- z( F% Z& fPS：你应该找个AC的初级教程仔细学习一下。
2 X0 @# \  G0 E; B

A.往事随风

鸡蛋 发表于 2019-01-20 10:09
本帖最后由 鸡蛋 于 2019-1-20 10:22 编辑
% A; y( E- |" H1 r' H
4 T' J+ m0 N* e& `! {0 h+ c$ e沿这个图的外边界生成一条矢量, 然后在另一块木板上根据这个矢量挖一个坑, 再把雕好的牌子埋坑里就OK了
9 r' C; f$ @; c' B2 g! q5 j
; q4 S" M, w7 G" J+ i4 T3 C. |我觉得前面的回复中说的很明白了，可能你还是不明白，那我把步骤分解开来说一下吧：
9 b4 e" K+ R3 v' f4 z% z
1. 选择这个矢量边框曲线
; ~6 q* y$ U3 k0 D0 z2. 把生产的这个矢量导出为矢量文件，我一般是导出为DXF格式
3. 根据要镶嵌浮雕的木板的尺寸， 新建一个ArtCAM文件
1 p7 h9 U4 R. Z# y. F4. 把前面导出的矢量文件导入进来
5. 调整矢量到需要的位置
; |3 S' V, e  w' e4 Q9 |1 e) d5 ?6. 选择矢量，然后设计刀路，建议用“区域清除”
# x7 n8 P4 d$ J6 M7. 保存刀路文件，OK完工

/ l" s; u( p7 \4 N# S- D
PS：你应该找个AC的初级教程仔细学习一下。

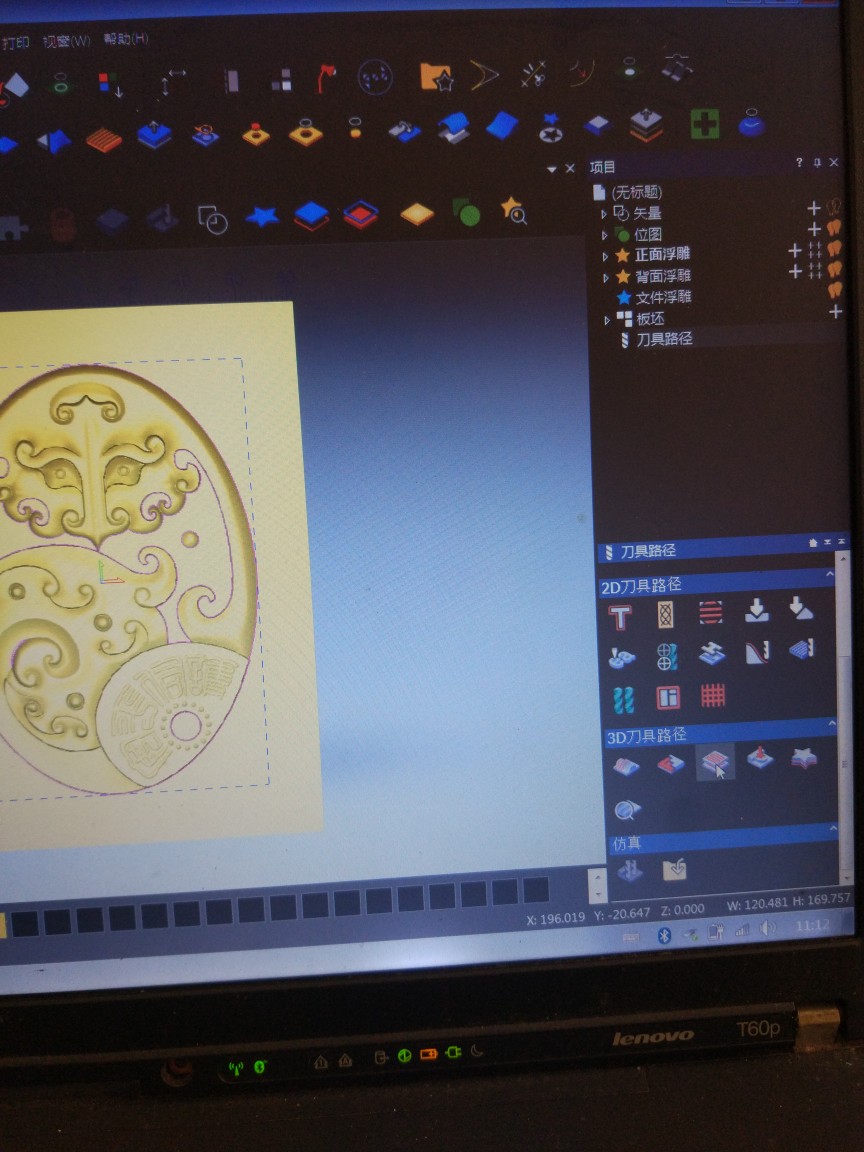

请教一下，如图-我应该如何选择那矢量图

来自安卓APP客户端

鸡蛋

A.往事随风 发表于 2019-1-20 11:32
) P3 A. w9 v& i" e0 ?+ l  I# C0 }请教一下，如图-我应该如何选择那矢量图

8 ^& T4 s/ \1 T- e第一步是: 选择这个矢量边框曲线
! ]+ r$ v4 ~0 M0 y
你不会用鼠标选择矢量？还是说你不知道应该选择哪条矢量？更严重的是你不知道什么叫矢量？
, U& ?3 v4 e( j( w" z/ g2 }这些都是你自己的问题，我不知道如何来回答。

* r) G; l# Q  b8 u3 k0 J; t5 r我觉得你是卡在第二步：把生产的这个矢量导出为矢量文件
这个你问题你应该自己解决，找个初级教程看看。
* R& ]4 Q# n) k" G1 g4 R0 d, l4 C

A.往事随风

鸡蛋 发表于 2019-01-20 12:55
本帖最后由 鸡蛋 于 2019-1-20 13:04 编辑
: ~% e3 T. V) D8 u$ S4 D8 [

: G7 o/ `5 T- f* P8 b" v% b第一步是: 选择这个矢量边框曲线
- ~- B  B  K, W# \  J* U
) S/ O' w4 y" z* v- A+ p你不会用鼠标选择矢量？还是说你不知道应该选择哪条矢量？更严重的是你不知道什么叫矢量？
, K9 g) Q& x8 P6 I2 s" r这些都是你自己的问题，我不知道如何来回答。
" l2 {9 p: \; H; [5 v1 K
我觉得你是卡在第二步：把生产的这个矢量导出为矢量文件
' c' U9 U, N2 F0 u这个你问题你应该自己解决，找个初级教程看看。

已经解决了，谢谢老师指点

来自安卓APP客户端
