Cnc控制箱连接机器的数据线可以接延长线吗？

灵灵漆

如题，3040小鸡鸡，家里空间有限，想把控制箱放在机器上方的吊柜里，可是数据线不够长，淘宝上也搜不到cnc延长线。请各位大神指点下小白哈，多谢啦

chuanshi911

自己用网线延长。一对一

心佛既佛

控制箱到机器之间是步进电机主轴的电源线，还有限位开关的信号线，连接可靠的话可以加长。

灵灵漆

心佛既佛 发表于 2019-01-15 23:25
控制箱到机器之间是步进电机主轴的电源线，还有限位开关的信号线，连接可靠的话可以加长。

: O& k+ K) L0 h1 F0 V3 y8 f多谢老兄指点了，俺是cnc纯小白一个。机器弄回来到现在还没搞明白怎么开机呢，哈哈

钢钢

普通鸡鸡控制箱到机床好像原始得很，没啥数字信号吧？主轴、步进、限位好像全是模拟电平控制。我猜，线粗比屏蔽重要点～

nini21800

, f: p' C7 V$ m+ T- E0 v. h怎么接都行，一根对一根接好就行。有屏蔽更好。我的小JJ42步进电线都是用电脑键盘的连线做成的。

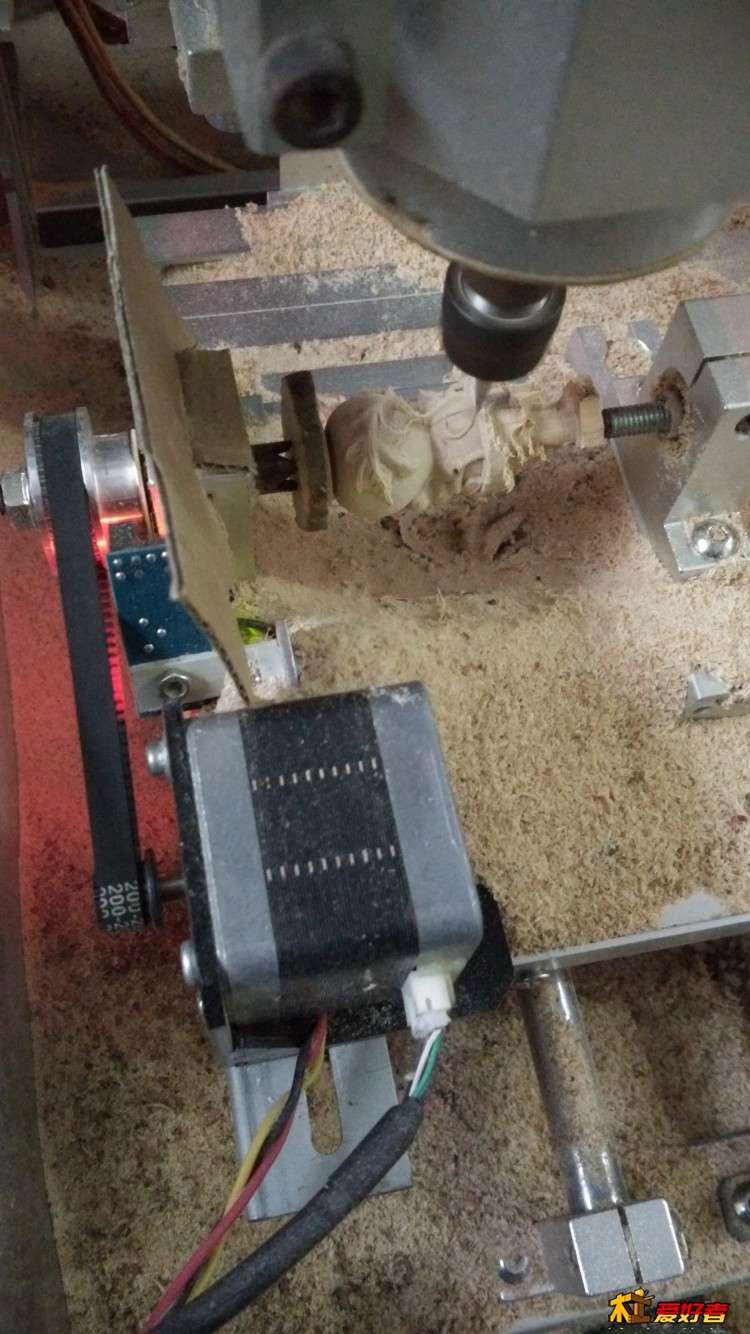

7 g1 R; C& ?  b下面的A轴步进电源线就是电脑键盘线做成的。另外几个驱动的信号线都是用2~3米长的音频线做成的。

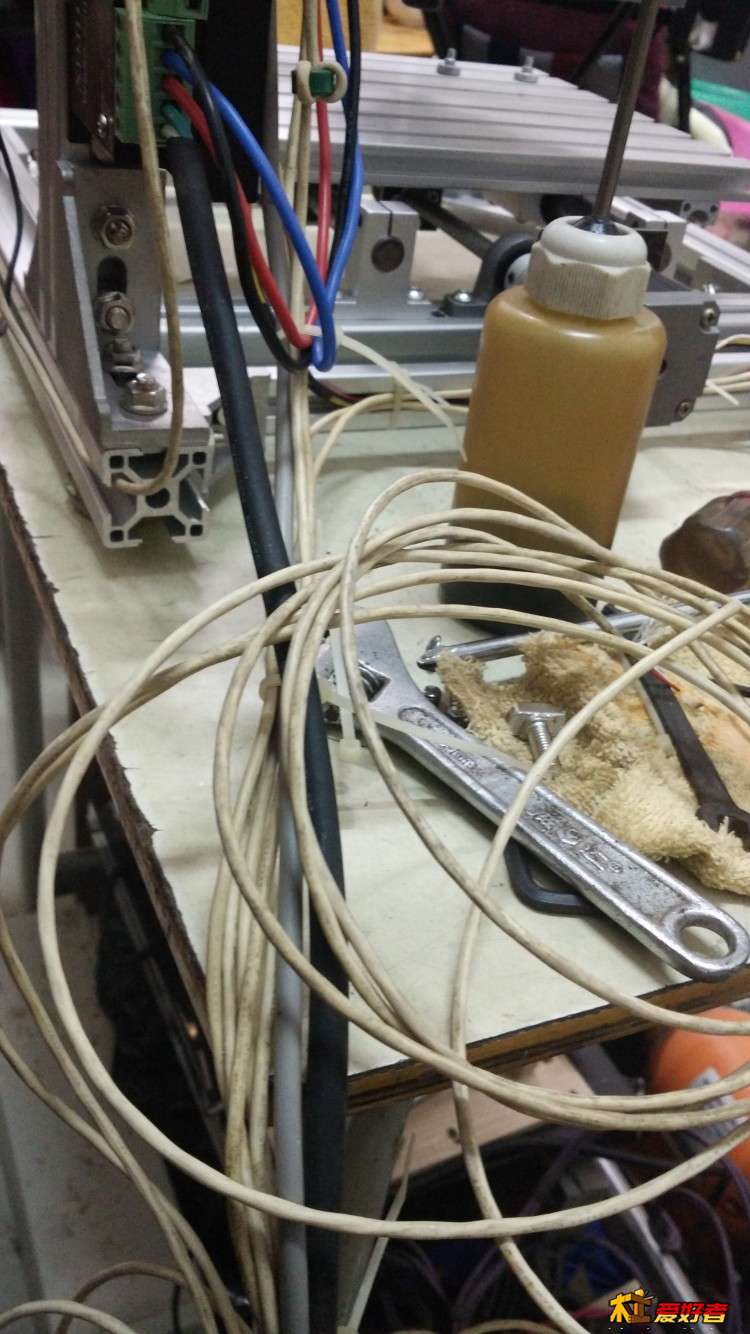

4 P) h! ~8 d$ I白色这几圈就是音频线做的信号线。




- b: m; ~( ^0 @* l+ L

双佳纺器

一切都可能

灵灵漆

nini21800 发表于 2019-01-16 08:57
本帖最后由 nini21800 于 2019-1-16 09:12 编辑
9 m7 h, e4 ?) Y* A* y: }# t
: p1 l( b2 [; g3 x怎么接都行，一根对一根接好就行。有屏蔽更好。我的小JJ42步进电线都是用电脑键盘的连线做成的。
9 Y. C# d/ s& [6 t下面的A轴步进电源线就是电脑键盘线做成的。另外几个驱动的信号线都是用2~3米长的音频线做成的。


白色这几圈就是音频线做的信号线。

多谢朋友的详细指点啦。cnc纯小白，临时碰到有木友便宜出就收了一台捷丰泰的3040，900瓦水冷。之前对cnc 仅有个概念而已，全无知识准备，现在还没搞明白咋开机呢。想先给新玩具安个窝再慢慢研究，哈哈。另外请教老兄一下，artcam哪个版本比较适合我这机器用呢？随机只有mach3,没有其他软件。

nini21800

灵灵漆 发表于 2019-1-16 16:02
多谢朋友的详细指点啦。cnc纯小白，临时碰到有木友便宜出就收了一台捷丰泰的3040，900瓦水冷。之前对cnc  ...

& d) m, @) v  ^: }8 |8 eMACH3是控制机器的软件，另外的是出刀路的软件，那个版本都差不多，可能高版本出刀路快点，看个人吧，我就比较喜欢用精雕软件出刀路。一个普通的雕就可以出浮雕还可以出圆雕，连四联动也可以出。（虽然没有企业版的出导面那么快，起马是可以出四联动）
; S* G+ ~9 N4 U

灵灵漆

nini21800 发表于 2019-01-16 16:31
MACH3是控制机器的软件，另外的是出刀路的软件，那个版本都差不多，可能高版本出刀路快点，看个人吧，我就比较喜欢用精雕软件出刀路。一个普通的雕就可以出浮雕还可以出圆雕，连四联动也可以出。（虽然没有企业版的出导面那么快，起马是可以出四联动）

' Z( ?3 c6 J# F0 f谢谢了哈

灵灵漆

nini21800 发表于 2019-01-16 16:31
  k4 W. o" ~4 FMACH3是控制机器的软件，另外的是出刀路的软件，那个版本都差不多，可能高版本出刀路快点，看个人吧，我就比较喜欢用精雕软件出刀路。一个普通的雕就可以出浮雕还可以出圆雕，连四联动也可以出。（虽然没有企业版的出导面那么快，起马是可以出四联动）

老兄，我直接把机器和控制箱原来的数据线剪断，像接电线一样中间用其他线接起来延长到我需要的长度就可以的吧？晚上看了又看一直没敢动手呢

nini21800

灵灵漆 发表于 2019-1-16 21:44
老兄，我直接把机器和控制箱原来的数据线剪断，像接电线一样中间用其他线接起来延长到我需要的长度就可以 ...

可以，就是这样不好看，可以另处买接线对应的插头插座增加延长线，也不破坏原来的线。

灵灵漆

nini21800 发表于 2019-01-16 21:55
可以，就是这样不好看，可以另处买接线对应的插头插座增加延长线，也不破坏原来的线。

好的，谢谢老兄了

灵灵漆

nini21800 发表于 2019-01-16 21:55
可以，就是这样不好看，可以另处买接线对应的插头插座增加延长线，也不破坏原来的线。

不知那些插头叫个啥名字啊哈？想在淘宝上搜结果不知名字搜不到呢

nini21800

灵灵漆 发表于 2019-1-16 22:47
不知那些插头叫个啥名字啊哈？想在淘宝上搜结果不知名字搜不到呢

5 s( M9 _2 H) s1 ?  H7 K看看是不是航空插头？
