放弃七年电圆锯再次大改装让它死而復生

wuweiz · 发表于 2019-4-25 13:15:29

电圆锯升降我也动了很多脑筋，包括电动卷闸门电机，汽车刮雨器电机，甚至废旧角磨机的头子，实际就是利用伞齿和斜齿轮的组合定位，电动推杆也看过，价格百把块，业余玩玩确实要脑洞大开。最近在做金属切割机轨道式的，想看看坛友的金属切割机

螺蛳粉 · 发表于 2019-4-25 16:52:15

yinyindc 发表于 2019-4-23 18:46
, @, @9 J* u# @0 W/ V电机试机视频：https://v.youku.com/v_show/id_XNDE1MDQwMzc0MA==.html

请问楼主，你的电机是怎么拆的？我也有台一样的，卸了螺丝取不下，是不是有什么卡销呀？

yinyindc · 发表于 2019-4-25 17:12:29

本帖最后由 yinyindc 于 2019-4-25 17:20 编辑

螺蛳粉发表于 2019-4-25 16:52
8 _- ^( u" Y" E5 a. i请问楼主，你的电机是怎么拆的？我也有台一样的，卸了螺丝取不下，是不是有什么卡销呀？

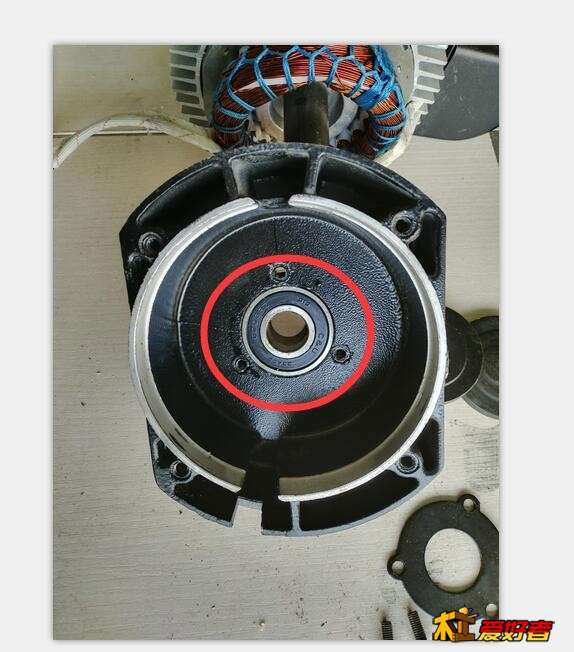

电机轴盖处有轴承，我是上台钳夾紧端盖，用安装锤慢慢把轴打出来。

yinyindc · 发表于 2019-4-25 17:17:25

wuweiz 发表于 2019-4-25 13:15
' B3 ^8 C0 _3 c电圆锯升降我也动了很多脑筋，包括电动卷闸门电机，汽车刮雨器电机，甚至废旧角磨机的头子，实际就是利用 ...

电动推杆方便点，但有关联到供电问题。链接是我的土炮多功能切割机。https://v.youku.com/v_show/id_XMTc1MTU2ODY3Ng==.html

螺蛳粉 · 发表于 2019-4-25 17:25:51

yinyindc 发表于 2019-04-25 17:12
o7 a: E3 c' y* S9 Q4 J8 `$ e6 V本帖最后由 yinyindc 于 2019-4-25 17:20 编辑 & P. u2 S' I9 q9 e. h
+ ^! @& b" _" p' e
5 b, O0 _) M6 I/ a: r$ T
电机轴盖处有轴承，我是上台钳夾紧端盖，用安装锤慢慢把轴打出来。

非常感谢！

我的是1600W的力道没你这个大啊

来自苹果APP客户端

yinyindc · 发表于 2019-4-25 18:22:24

螺蛳粉发表于 2019-4-25 17:25, k2 f4 E; S Y6 ?. @
非常感谢！
2 O9 Y* d% _4 E j$ p我的是1600W的力道没你这个大啊

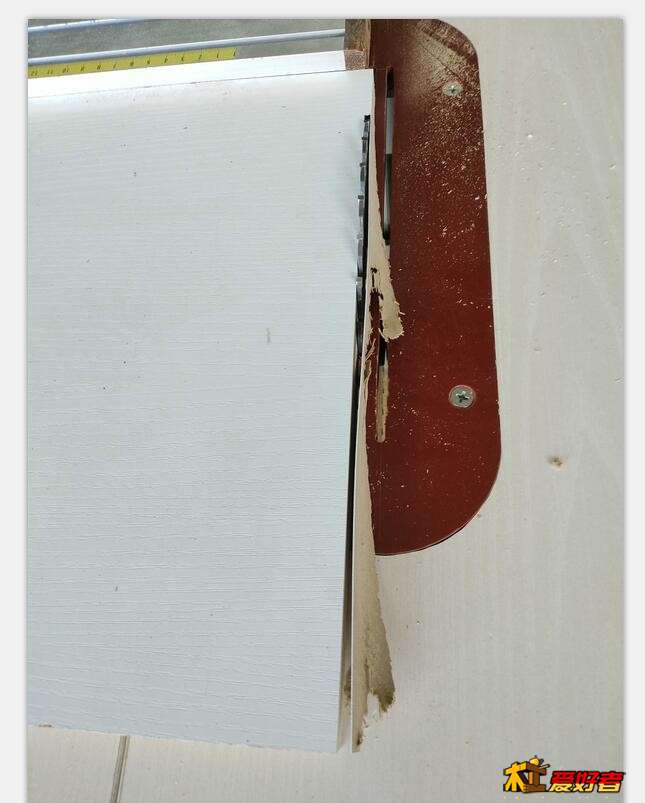

业余爱好问题不大，我是干活用的，动力还是有点欠缺。不过对电机锯轴同心度非常滿意，下午调推板时特意切了一刀，小边目测0.3-0.4mm，

wuweiz · 发表于 2019-4-26 13:21:29

yinyindc 发表于 2019-4-25 17:17
# H8 Q/ W( S$ y# M. ~# L# P3 |电动推杆方便点，但有关联到供电问题。链接是我的土炮多功能切割机。https://v.youku.com/v_show/id_XMTc ...

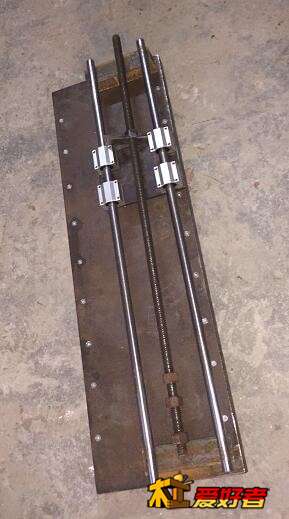

非常感谢，你家底殷实，比较土豪。我准备改下设计，丝杆在光轴边上，原设计在光轴中间，装了自制开合螺母，连手轮和步进电机都和我设想一样

yinyindc · 发表于 2019-4-26 19:27:39

wuweiz 发表于 2019-4-26 13:21
/ _% _! I9 t/ p非常感谢，你家底殷实，比较土豪。我准备改下设计，丝杆在光轴边上，原设计在光轴中间，装了自制开合螺母 ...

航母工程

多交流

fang921 · 发表于 2019-4-27 03:09:54

两个滑轨在电机侧就好了，木屑不去污染滑轨。切片侧做个类似CNC的手风琴伸缩结构，把木屑封闭，用风机抽走。

来自安卓APP客户端

yinyindc · 发表于 2019-4-27 19:03:17

fang921 发表于 2019-4-27 03:09; S% @2 S: ?: L
两个滑轨在电机侧就好了，木屑不去污染滑轨。切片侧做个类似CNC的手风琴伸缩结构，把木屑封闭，用风机抽走 ...

等有空闲时是要解决这个问题，换电机时拆开滑块全让木粉塞滿了。

mdflyy · 发表于 2019-5-1 21:00:22

做这么好了，为什么不加块底座板，做成带可倾斜结构的？

yinyindc · 发表于 2019-5-2 08:25:38

mdflyy 发表于 2019-5-1 21:006 s* h1 k/ d8 ^; C
做这么好了，为什么不加块底座板，做成带可倾斜结构的？

大台锯有斜切功能，这台是移动式的用到斜切机会很少，所以沒考虑。

yinyindc · 发表于 2019-5-2 08:29:31

yinyindc 发表于 2019-4-22 19:36& u) _' E+ j l$ W4 Y$ Y& |
中粤2kw感应电机刚到手，更换原来旧电圆锯，下午开始动手改装

加上六个脚轮移动时轻松了

yinyindc · 发表于 2019-5-17 20:19:22

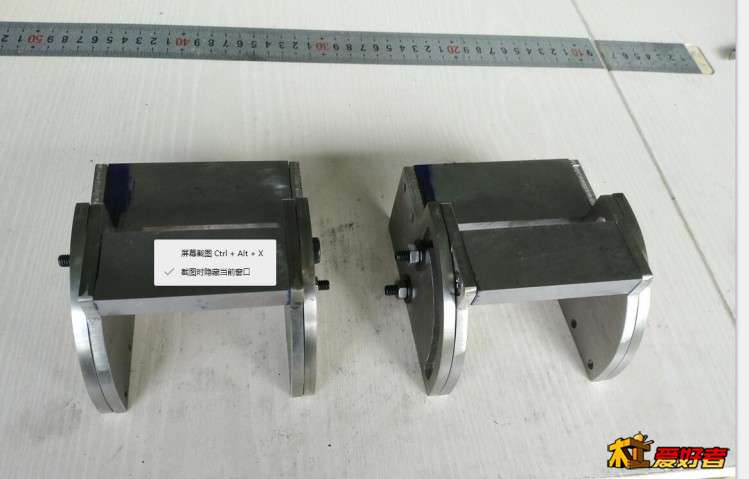

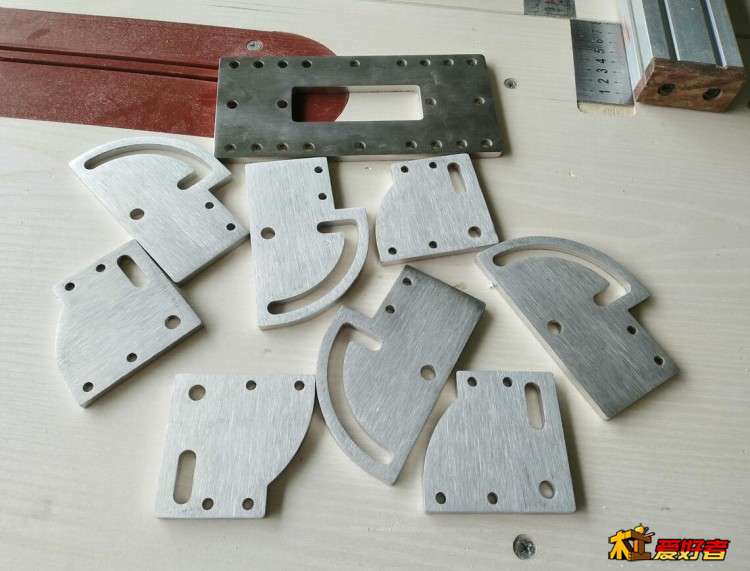

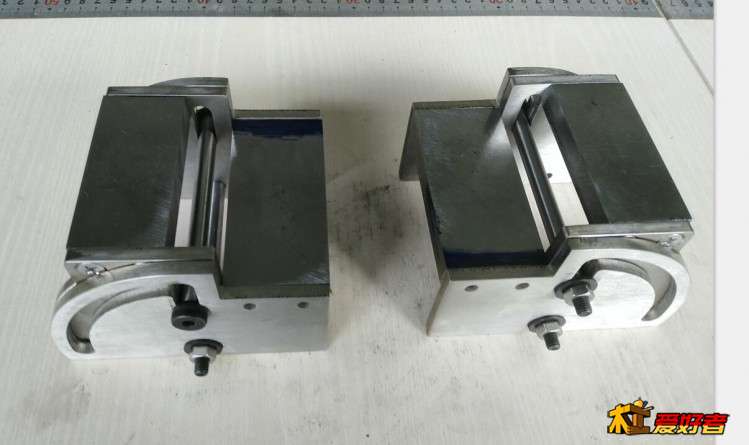

台锯推板靠尺更新，在网上叫厂家激光切割6mm厚不锈钢板做靠尺翻转架，还没完工，留意更新。

yangyangco2 · 发表于 2019-5-18 15:20:40

yinyindc 发表于 2019-1-7 22:20
* ~7 c" I( `" |- m$ o( e/ w2 R宝哥机子高精度，我的只能下点粗料，主要是对付钢板。

滑块头子上吧切割机换成等离子切割，割钢板效率高，还能通吃金属
