使用信民立铣半年后我对这种机器的认识

figust

我这个帖子想一口气把立铣的应用和切削原理都讲完，但，显然是不可能的任务，至少，这么多造型的立铣刀具我只用了其中有限的一部分（如果要买全，铣刀的花销就超过机器几倍了：），所以，本着举一反三的态度，抛砖迎玉，欢迎大家讨论。



我个人所了解的立铣机，只有信民 和海威，信民是自家用，海威是在社会木工房了解过。它们的主轴都是可以装夹盘铣刀和柄铣刀。我自己的信民立铣在使用半年间，买了不少铣刀盘，除了过去已有的1/2和1/4柄铣刀外也新添置了不少。



这个帖子就结合我自己的经验来逐步示范如何装夹刀具、不同造型刀具在实际制作中的运用、铣床靠山调节以及有关立铣切削的转速、切削方式、切削结果之间的关系和原理。

当然，老规矩，我的帖子都配讲解视频，请戳以下:
-----------------------------------------
http://v.youku.com/v_show/id_XMzk5NTU3Mjc0MA==.html



-----------------------------------------
但请不要停止下拉，因为图文内容是独立撰写（不是我旁白讲解的复制），有新内容和新思考。

列个“章节”吧，先从我去年夏天添置这台立铣机开始：

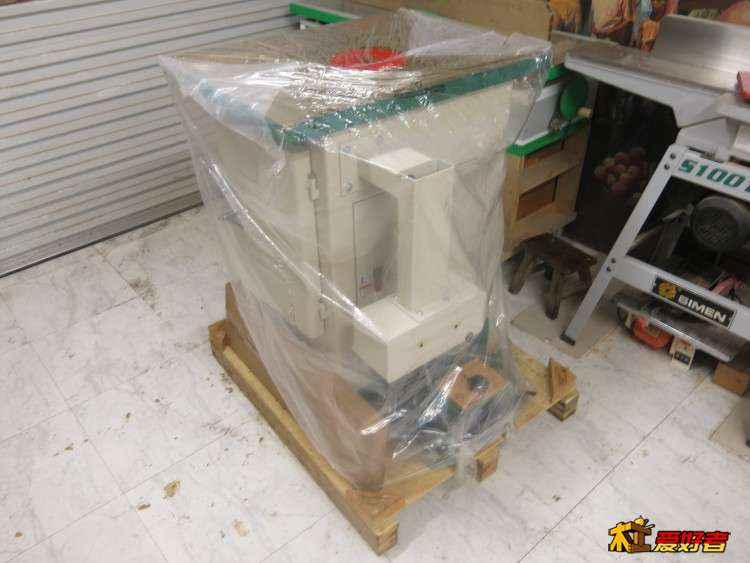

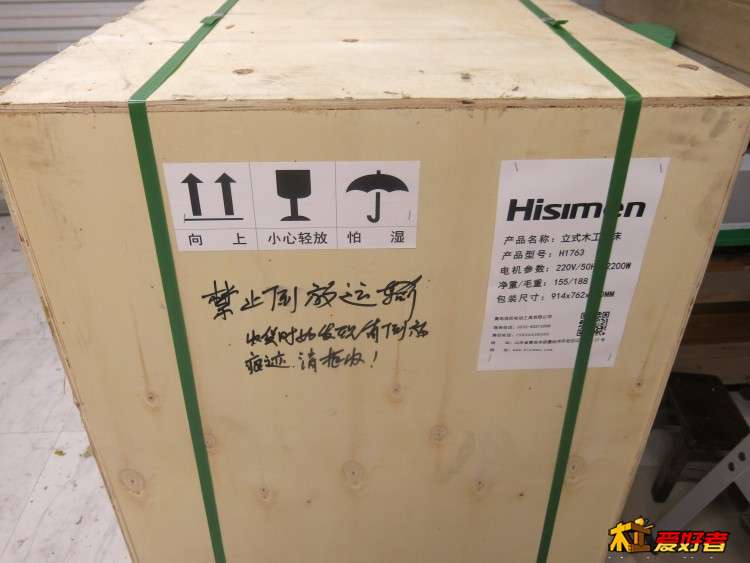

包装木箱上还手写了禁止倒放的手迹（是老板亲自写的吗？），我想运输中如果倒放侧放应该十分容易把漆剐蹭到。



这种箱子多亏了我几年前买了个手动叉车，不然货车开到我家门口，我怎么可能降下来：http://www.zuojiaju.com/thread-449543-1-1.html

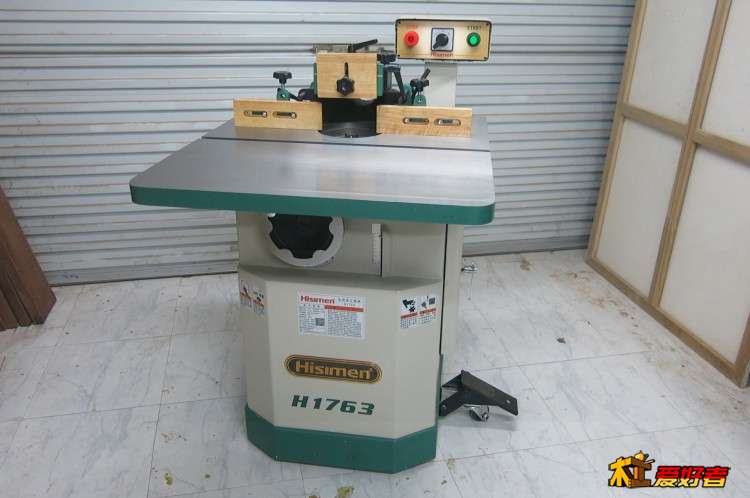

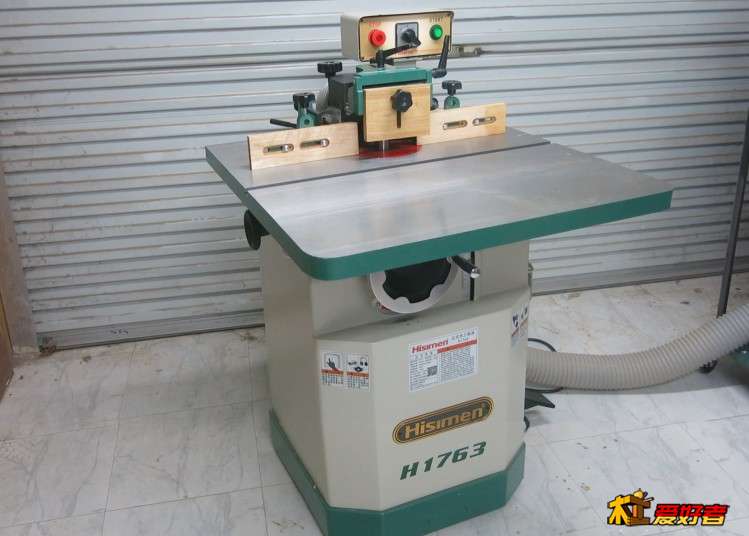

在夏天挥汗如雨的装配后，这个重达155公斤的机器就自由了

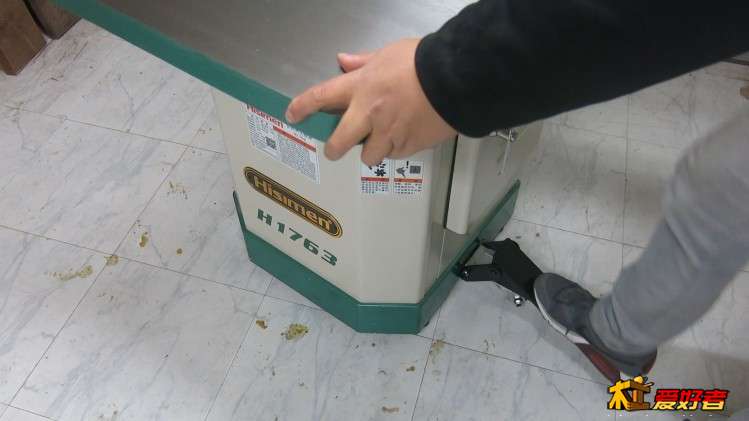

因为它有脚踏可移动轮，踩下就能四处推着走了，我特别需要这个功能，不是所有国内品牌的机器都配有脚轮的。似乎国外的品牌都有，我想是为了照顾diy家庭用户需要，可以随机放置，以免空间局促带来使用不便。

【木工立铣的主轴】

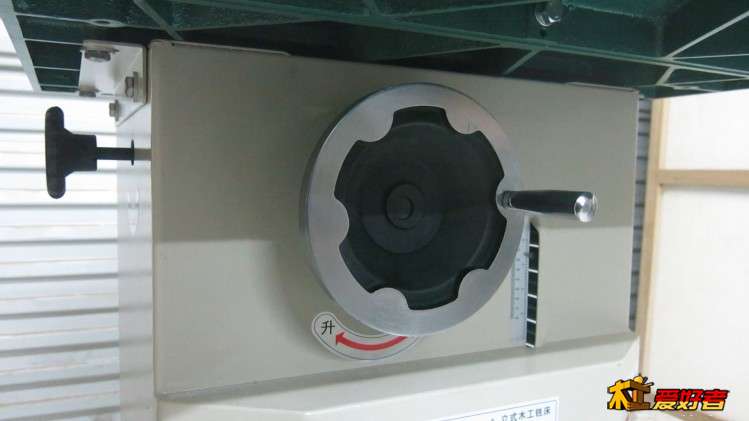

我这台立铣有76毫米的主轴行程，可以满足大部分上下调节的需要。上图正面的上下升降手轮 ，左侧是升降到位后的锁紧把手。

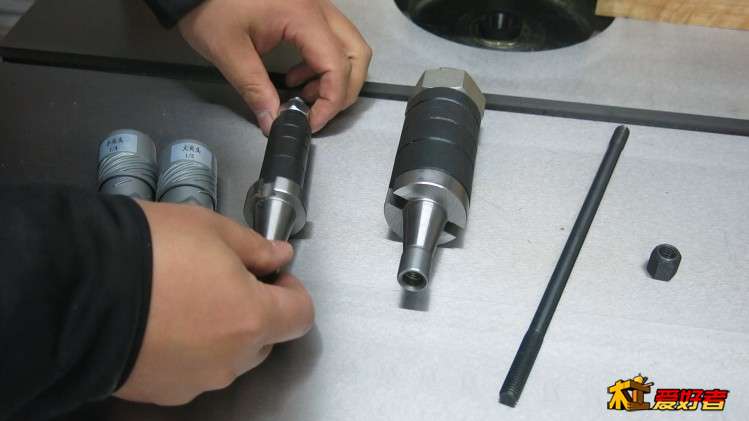

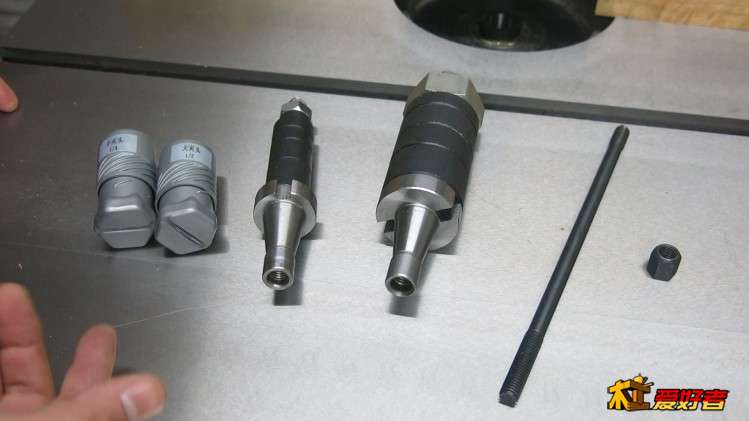

我的立铣品牌随机提供了这四种主轴装夹，从右至左是：35mm直径刀杆、12.7mm（1/2英寸）直径刀杆、1/2柄铣刀夹头、1/4柄铣刀夹头。最右侧是拉杆和拉杆螺母。



35mm刀杆是国内最普遍、最主流的，也是我个人用的最多的，刀杆上有键槽，和主轴顶端安装卡位用



12.7mm（1/2英寸）刀杆呢，虽然厂家提供了，但不太容易买到1/2孔的铣刀盘。我询问我很多店家，回答是需要定制。可见在国内这种英制刀杆不是主流。

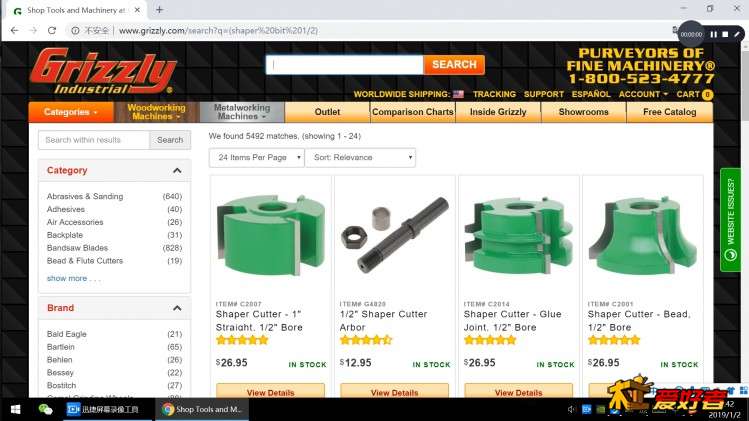

1/2刀杆在北美是流行的，所以我曾去国外一些品牌如灰熊的官网搜，发现了不少，价格比是35mm内孔铣刀盘便宜两到三倍，然后我加入购物车，打算用paypal付款时跳出提示：“我们不接受美国以外的客户订购”。

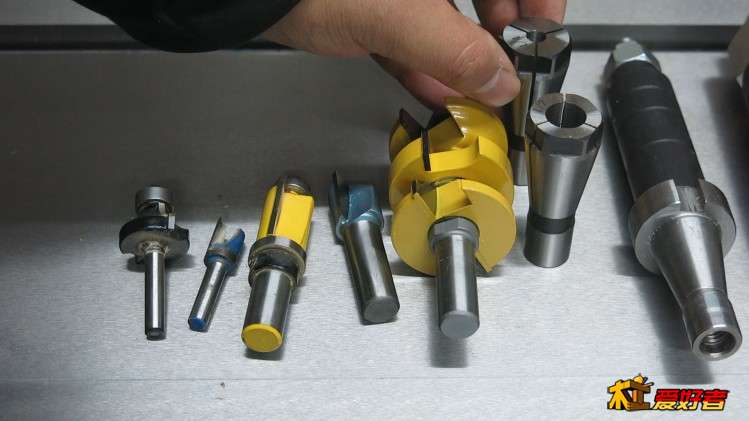

立铣提供了1/2柄和1/4柄铣刀夹头，我的雕刻机铣刀们可以都派上用场了

【刀杆、盘铣刀的安装】



安装前先把拉杆（短螺纹一侧）旋入刀杆尾端



拉杆朝下放入主轴孔，键槽同时卡位



拉杆螺母从底部旋入，上下用两付扳手同时旋紧，这就装好了

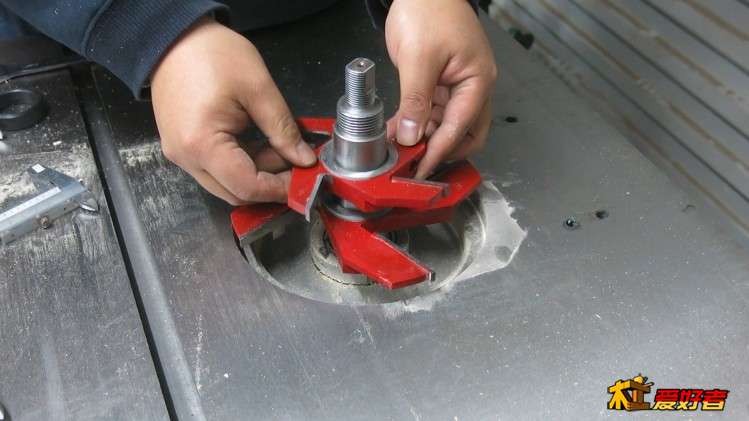

把盘铣刀放入刀杆，虽然都是35mm，但它不会像轴承装配那样紧，它是自行滑下去的

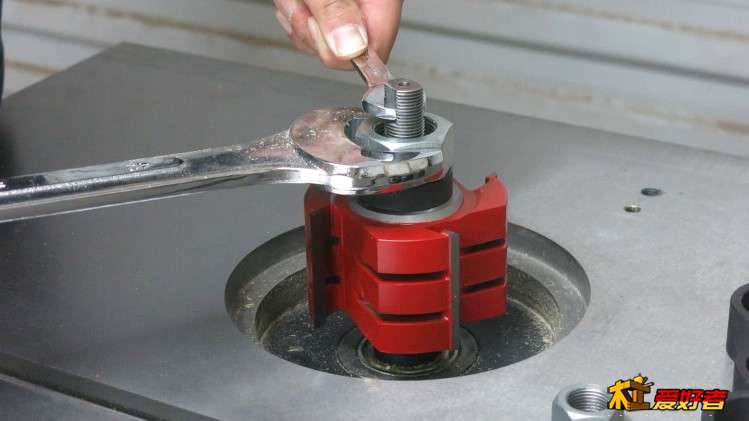

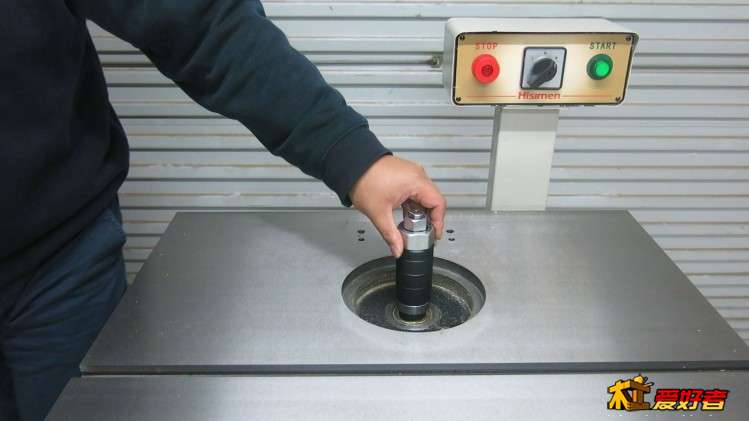

选择合适高度的轴套（黑色）套入，因为上部是螺纹的位置，轴套垫上后需冒入螺纹区间，不然螺母就压不到了。先拧正丝大螺母，把盘铣刀压紧

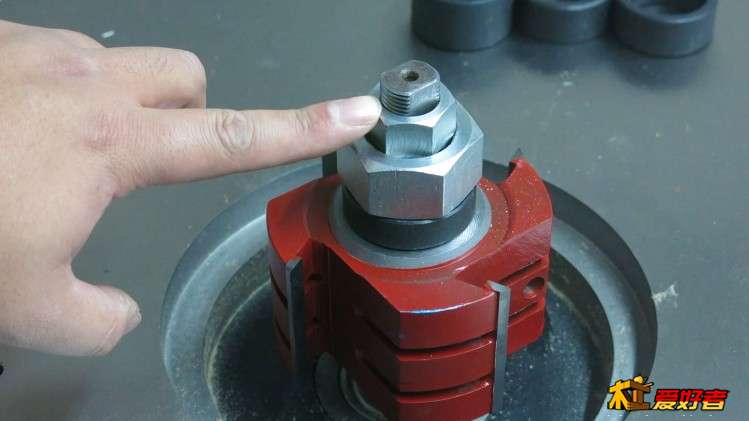

再拧入反丝小螺母，起到阻止大螺母被盘铣刀旋转切割时往逆向带直至旋松的作用，正反丝两颗螺母扣住，是不可能让盘铣刀松脱的

【几种盘铣刀的应用】

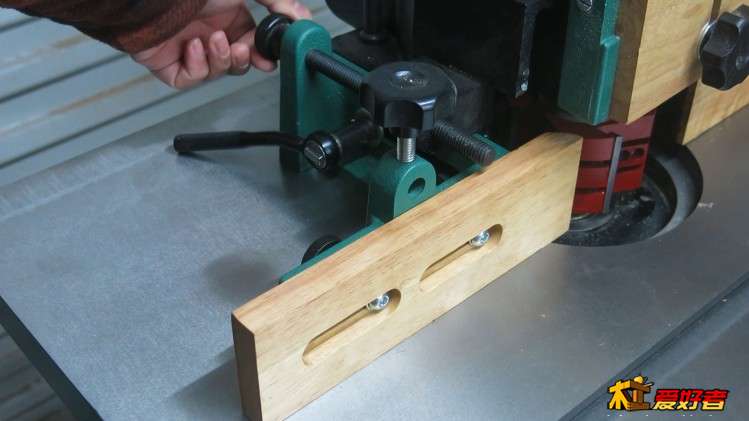

切削前先调节靠山位置，我的立铣的靠山左右两侧是独立调节纵深的，调节方式是螺杆微调并锁紧

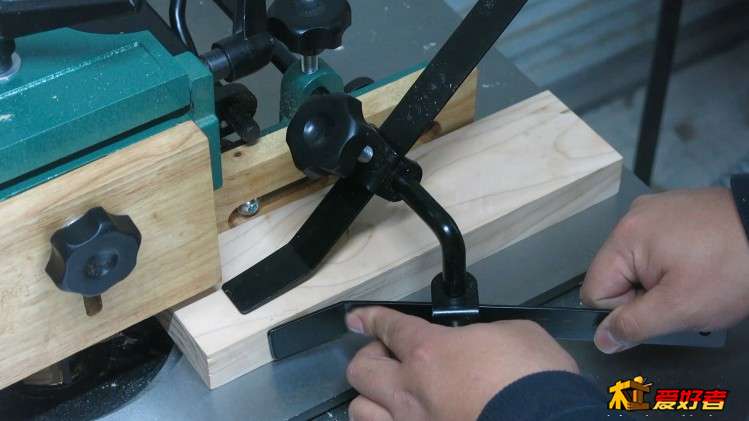

两侧都提供了这种压杆，类似于台锯上或雕刻机桌上的羽毛板，立铣铸铁台面有推把的滑槽，你确实也可以用自己的羽毛板装上去用

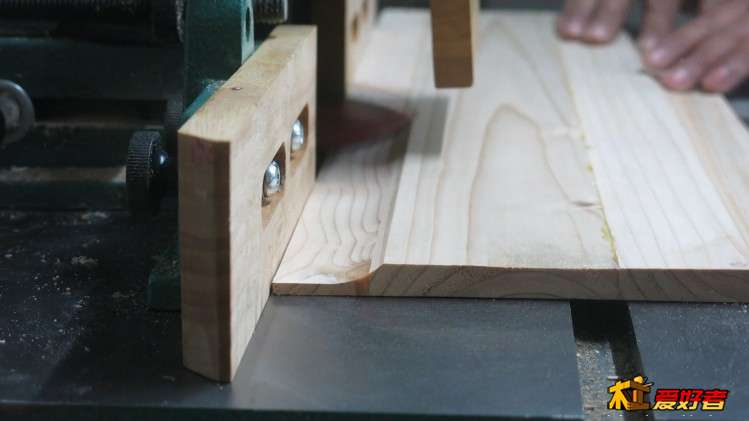

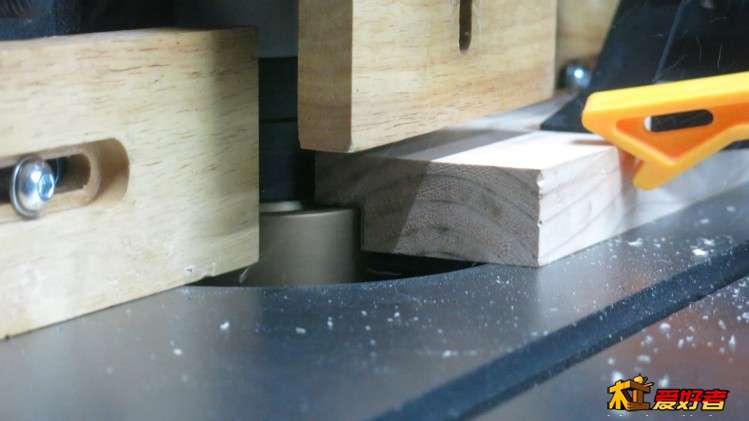

调好靠山后就能切割了，这里是开槽的演示

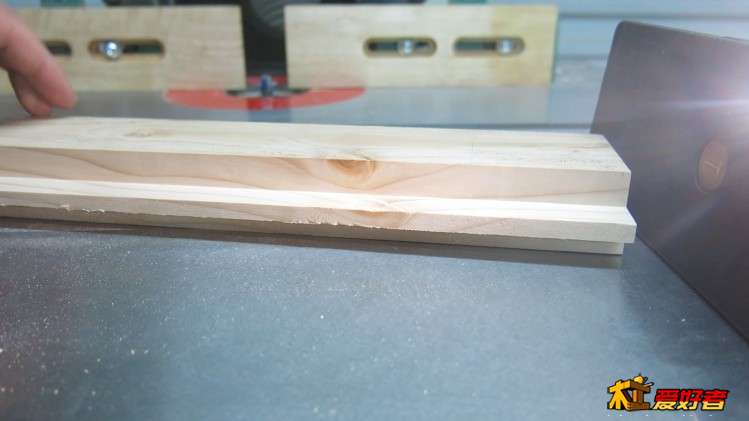

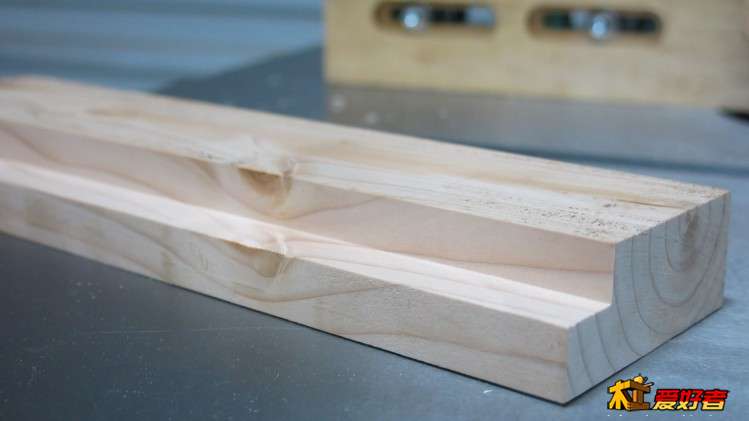

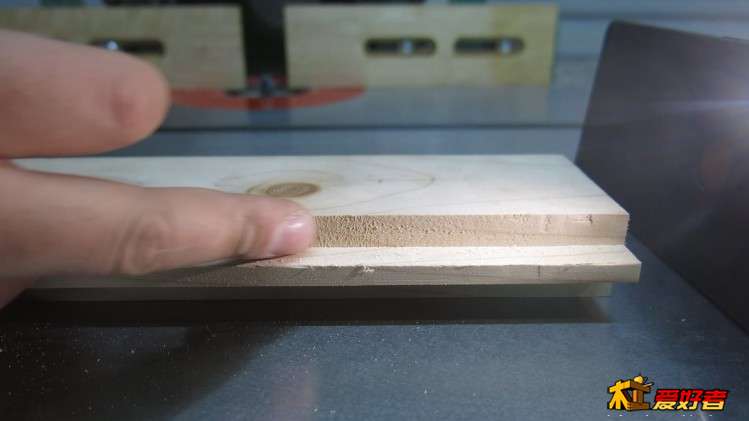

这种2.5x2.5cm的裁口槽对于这种立铣来说没什么压力，很轻松的事

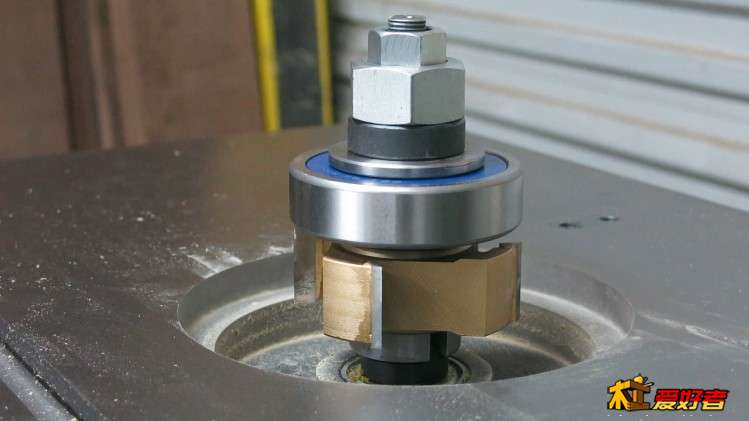

你也可以拿同样外径的轴承安装上去，来实现模板修边的功能，不过如果是35mm内孔的轴承要直接装进刀杆是非常紧配的，要用榔头砸进去，所以这被否定掉，我找了45内孔90外径（和底下这付盘铣刀相同）的轴承，然后再通过一个转接台阶套，这样就能轻松套进去了。（这一步大家得看视频，可能看文字看不懂）



另一个我个人特别喜欢的刀具组合就是开指接榫，我买了6片切6mm槽的盘铣刀



再买了6片6mm的垫片

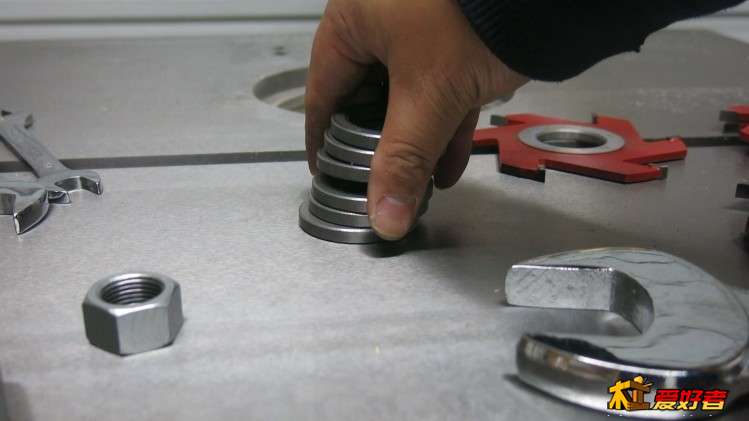

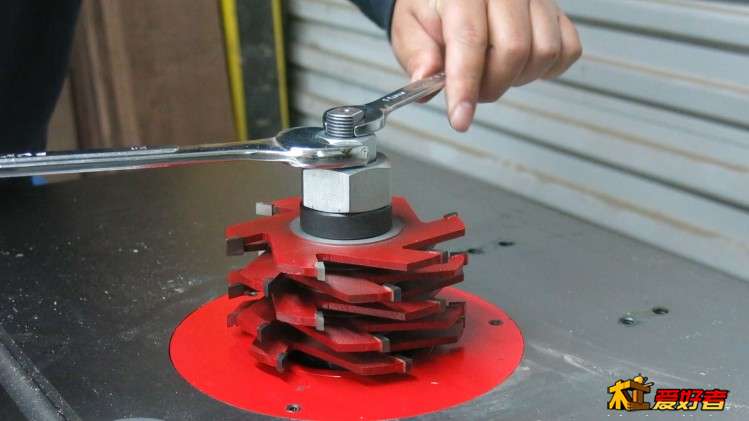

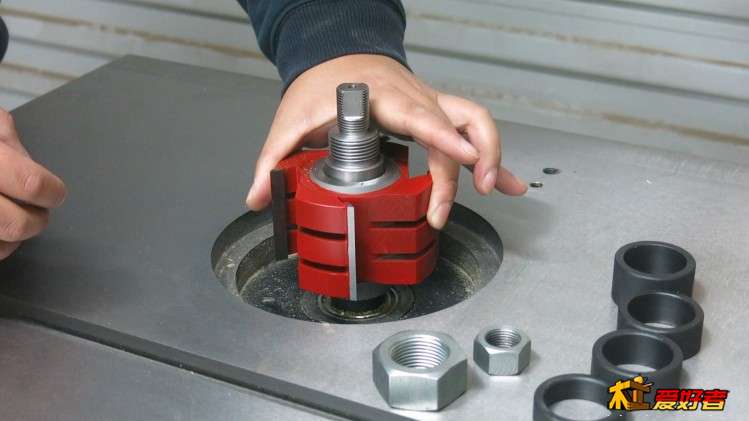

把它们一个一个间隔堆起来，并锁紧，这不就是一个指接榫的开榫刀具了嘛！

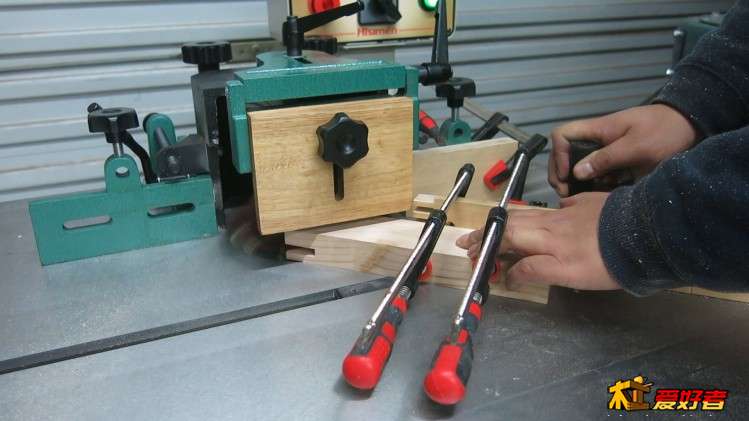

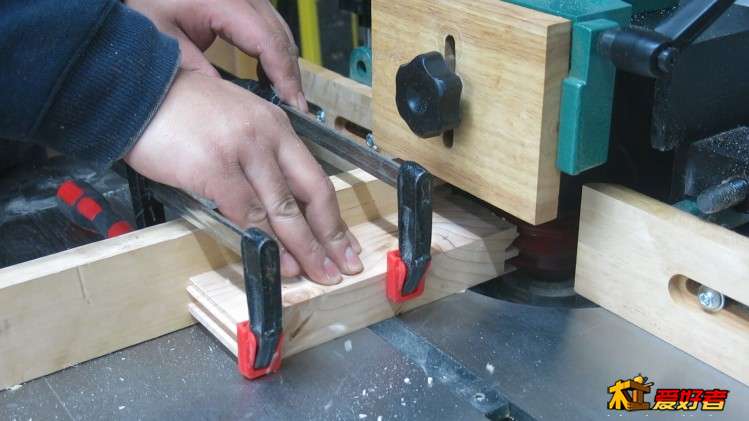

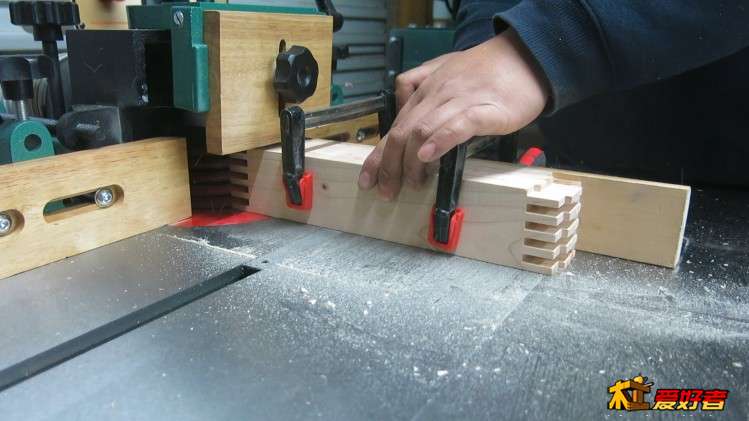

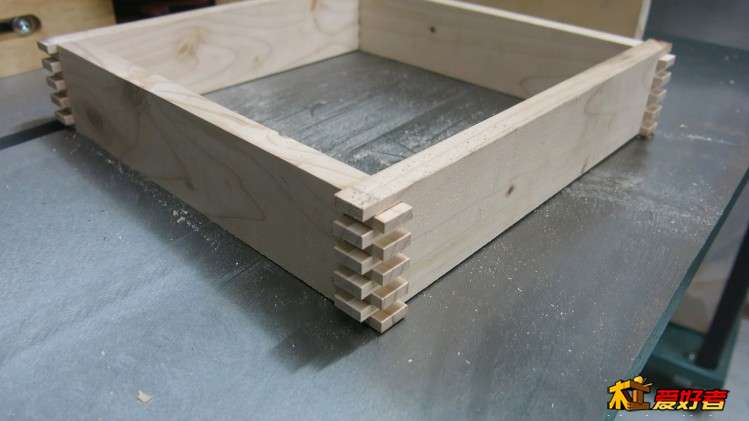

效果很好嘛，四片板叠起来推，左右推两下，8组指接榫就全推好了



真的不错，方便！对我这种指接榫控来说是福音，这种运用，受到刀杆高度的局限，不可能做很大的盒子，适合做小木盒、小抽屉



这里是在装夹斜45度角榫接造型刀



推把也需要调成45度角

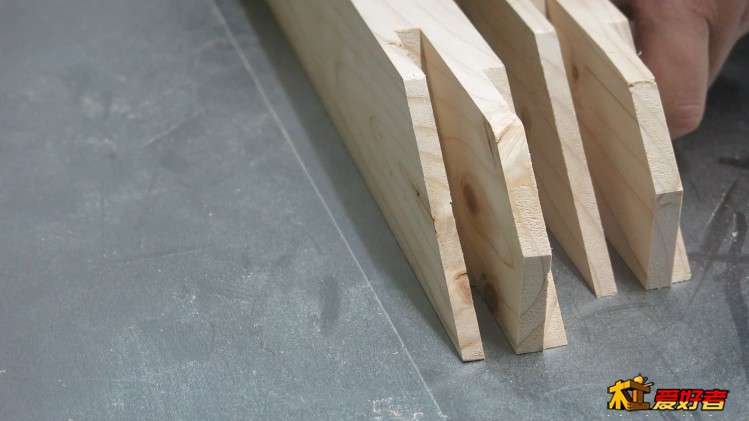

切割后就是这样的

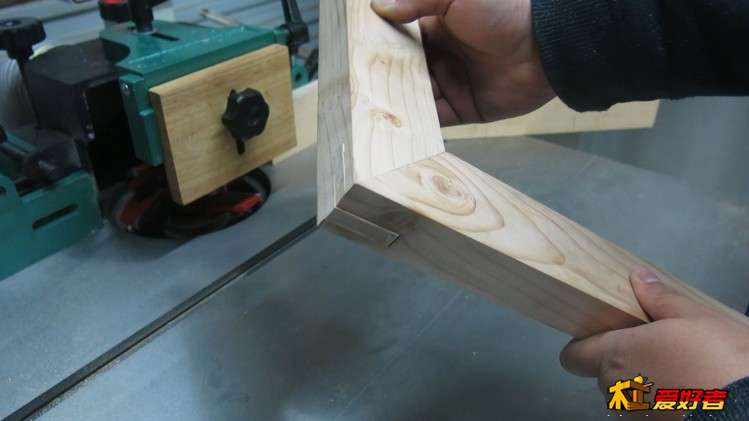

把其中一片翻一下放下，就能如上图这样对插进去了，很适合做镜框，也可以用来做不那么正规的中式台面的攒边

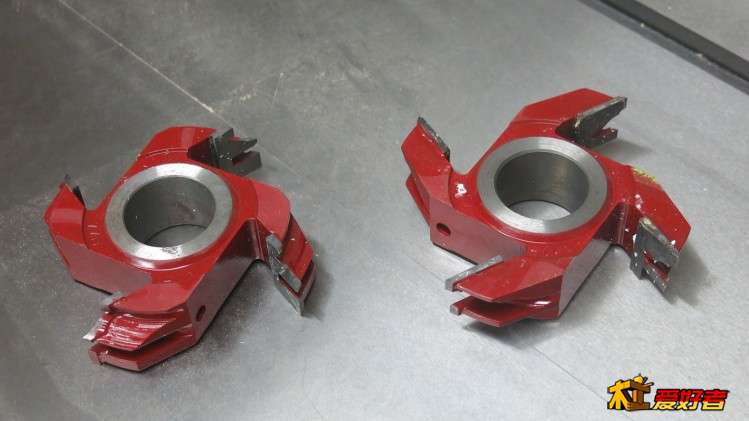

柜门公母刀。做柜门是立铣特别多的一种应用

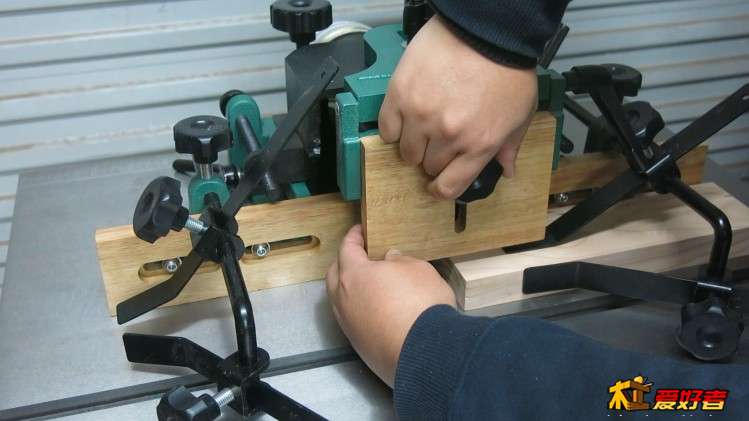

不过我买的这组柜门框的刀具是右旋刀具，和之前的不同方向，所以我得从左侧靠山往里推，所以我的压板组件也装在左侧靠山上

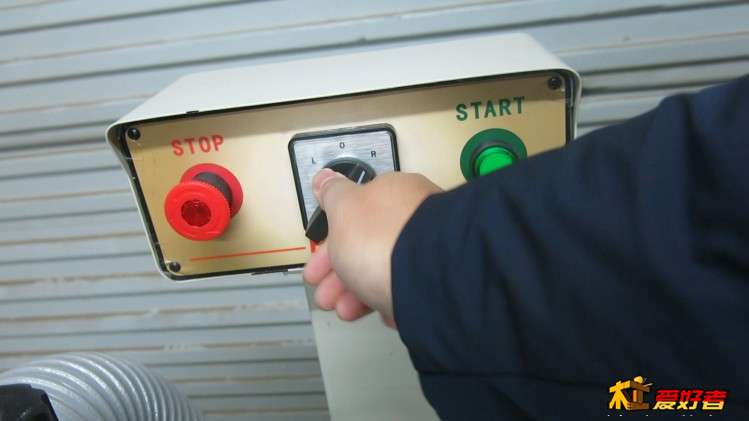

把控制面板上的方向拨钮调到“R”，也就是切换为右旋

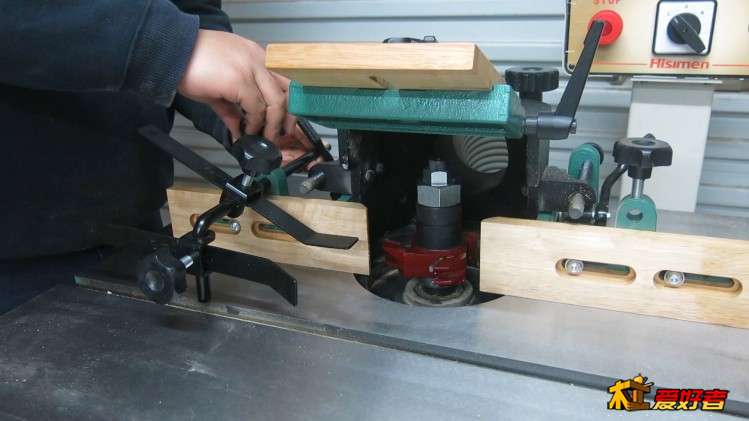

你看，就是这样推。这在雕刻机桌上应该是没有的事吧，因为这是立铣，立铣有右旋的盘铣刀，所以就得有这样的反转功能

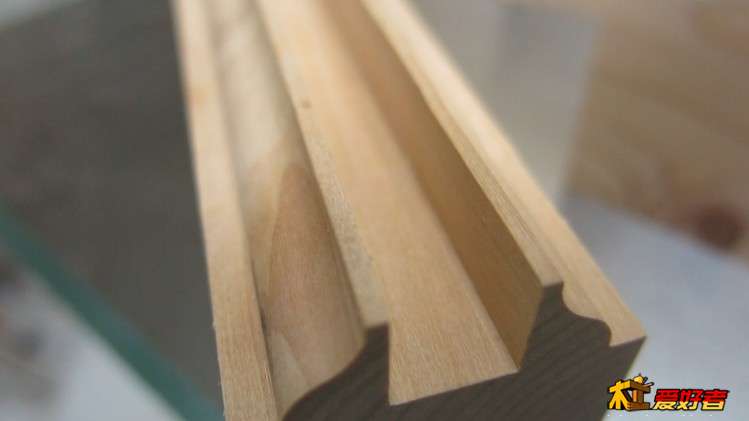

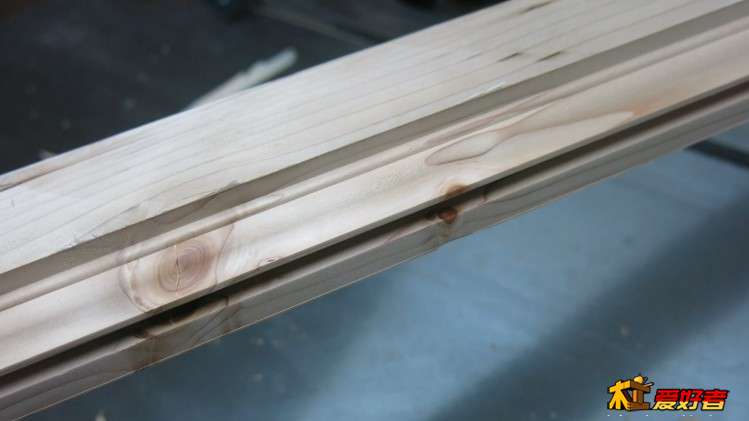

造型切割面光滑



换公刀，切横框端面的嵌入造型



然后，就要切芯板造型，用到了这个180mm直径的巨大造型刀盘



切，这个是正旋刀具，所以方向又要调回来“L”

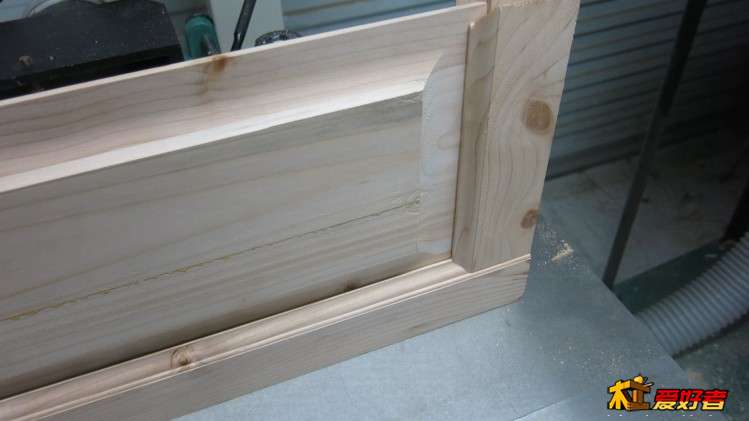

组装一下，效果就是这样



端面切削效果就是这样

【柄铣刀夹头的应用】

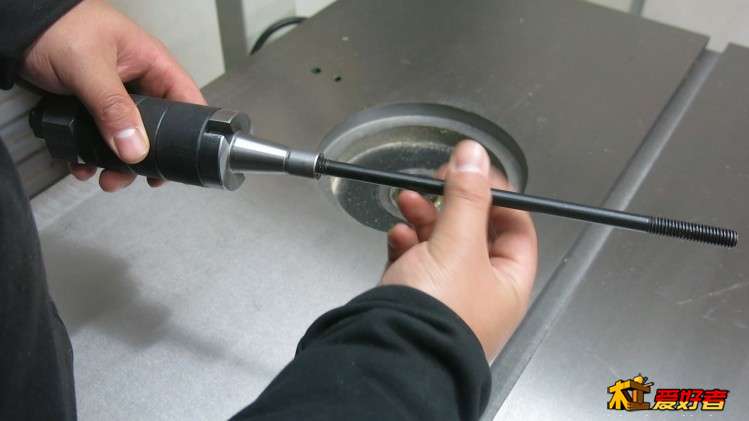

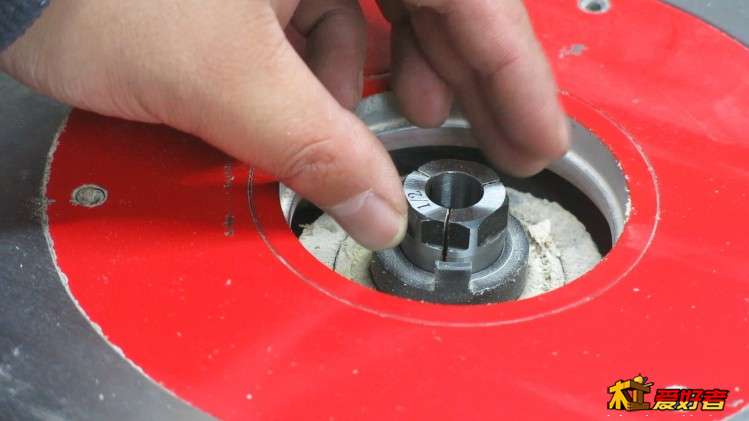

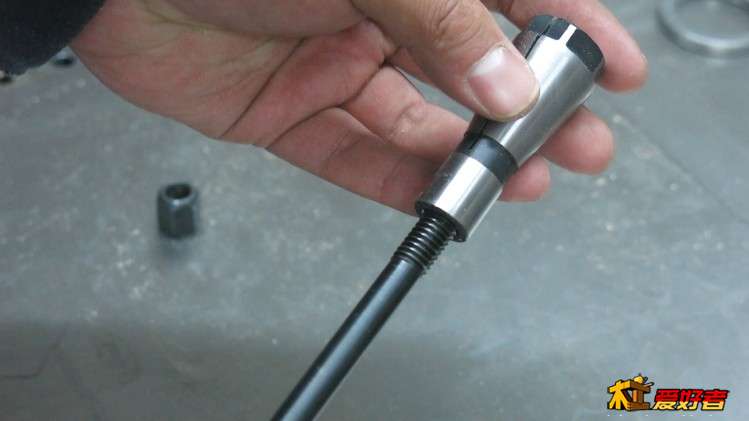

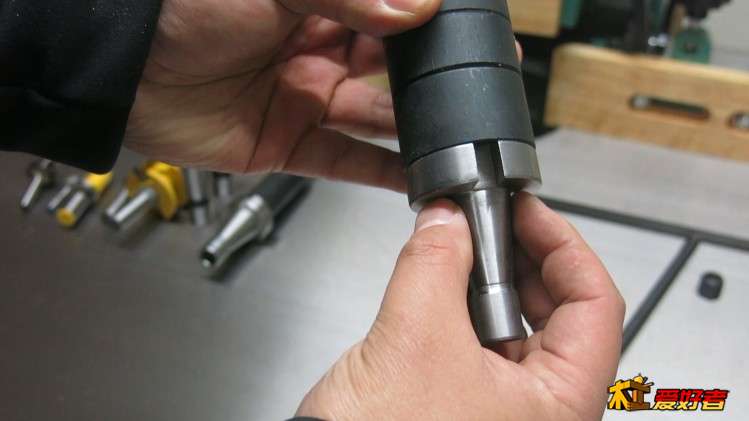

1/2和1/4柄铣刀夹头同样也是通过尾部拉杆拉紧来固定于主轴上的



但和刀杆装夹方式不同的是，柄铣刀夹头在尾部刀杆螺母旋紧的同时，夹头里头的刀具也同时被锁紧了，这就是它的装夹方式

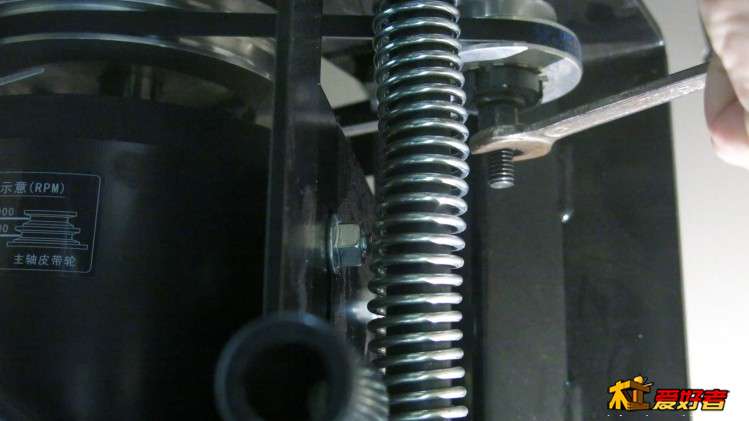

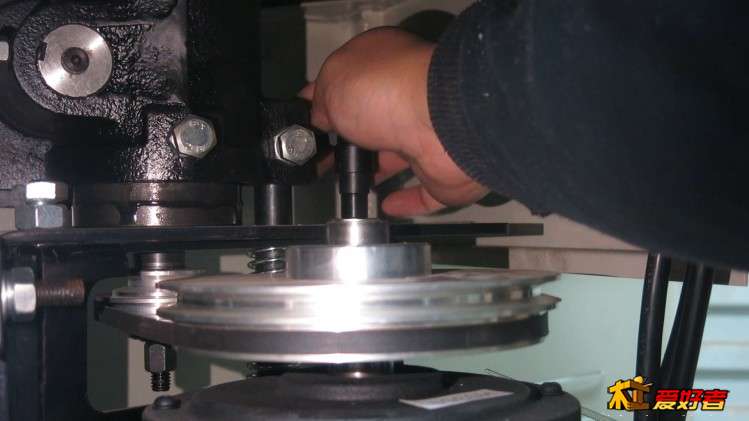

我的铣床有两个皮带调速台阶，如果你要用柄铣刀来切削，你就得把下面的8000转/分钟 切换到上方的 10000转/分钟，这是因为柄铣刀要比盘铣刀的刃口切削线速度小许多

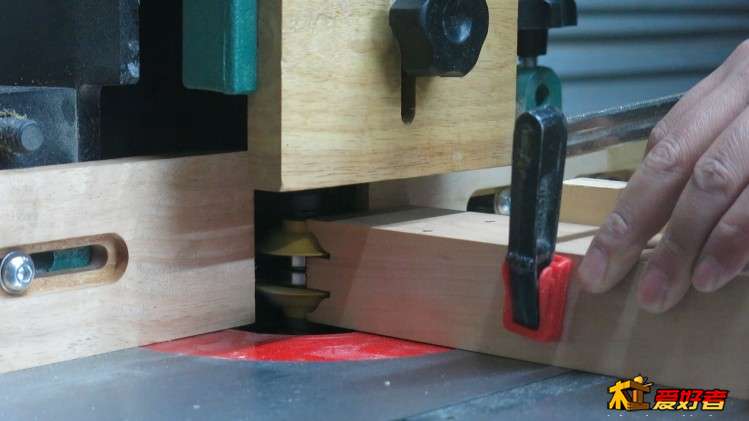

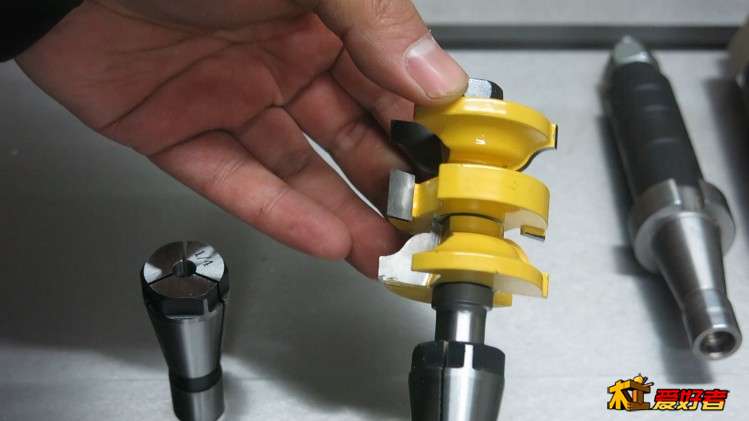

这是一组门框刀（房门）的应用



在硬木上的切割面不差，切割光洁

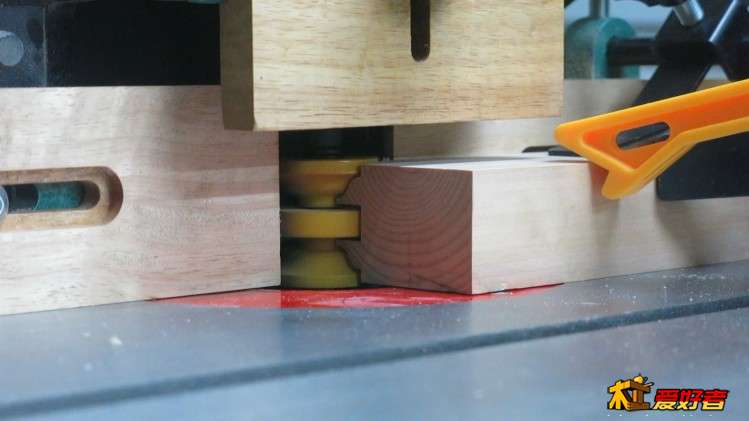

横框端面切割造型

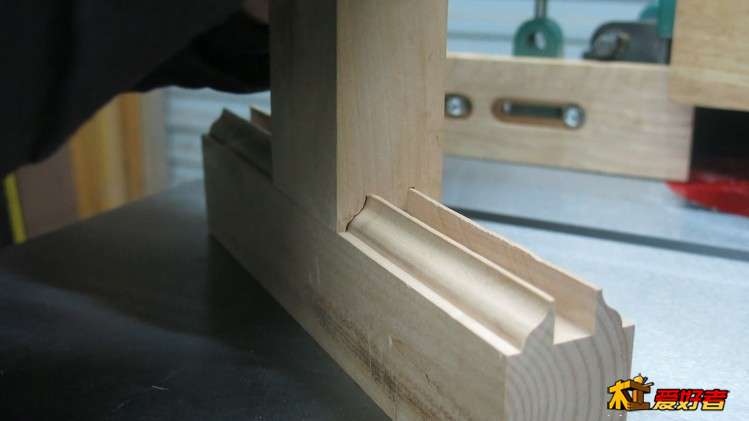

嵌入，但这种嵌入是不受力的

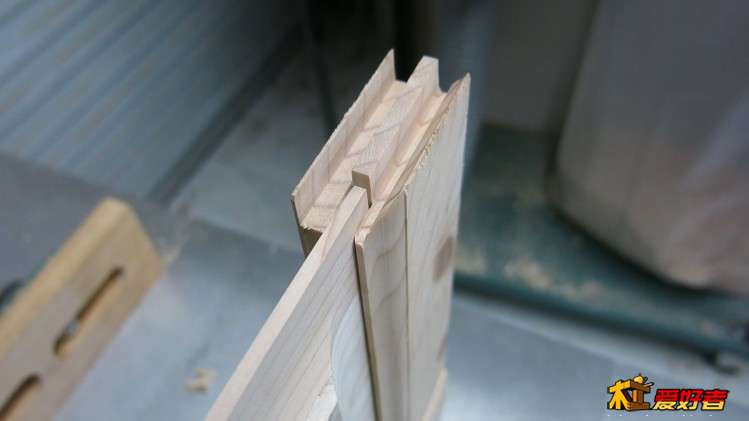

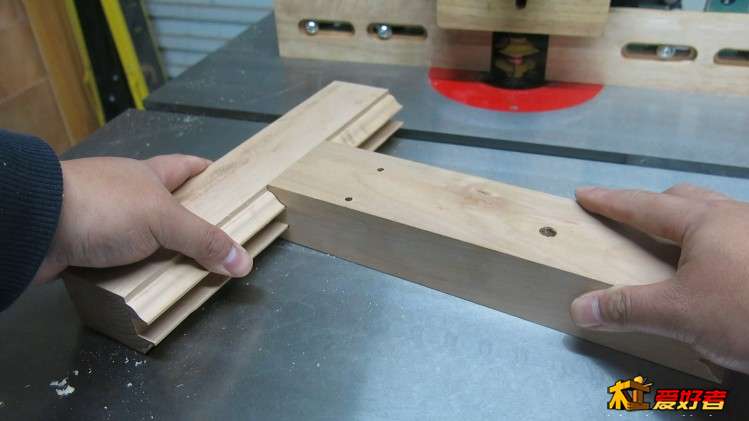

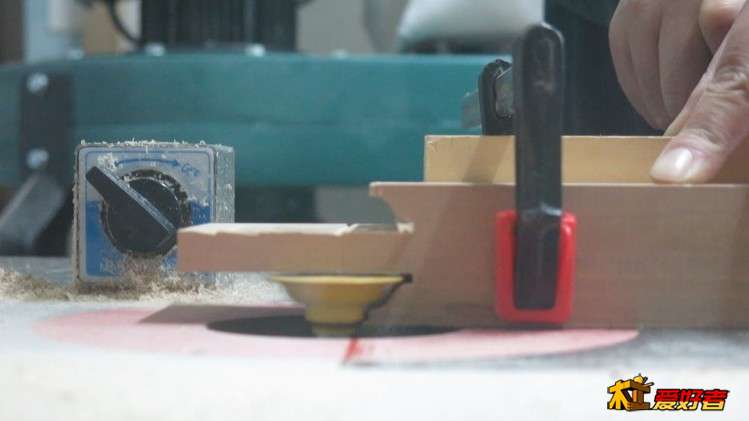

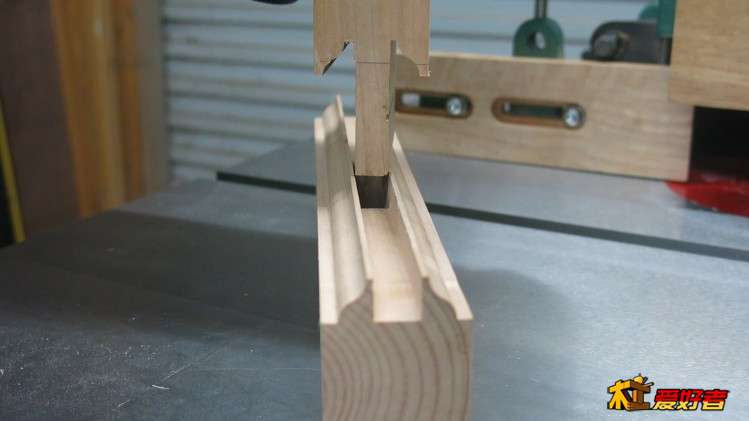

要受力得做榫头榫眼，这里是用这种单侧造型刀来做无限长的榫头，我用了一个磁吸座来定位切割深度



插入，这样就能做门框受力部分了



4.5cm厚的门框，有长榫插入，很牢固的

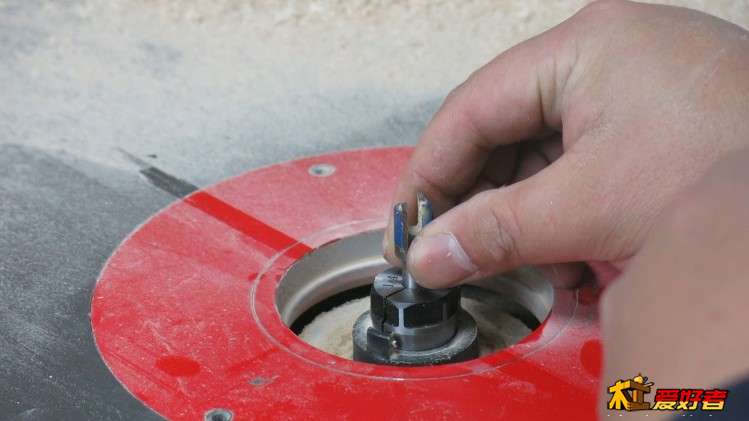

1/4柄夹头装小铣刀

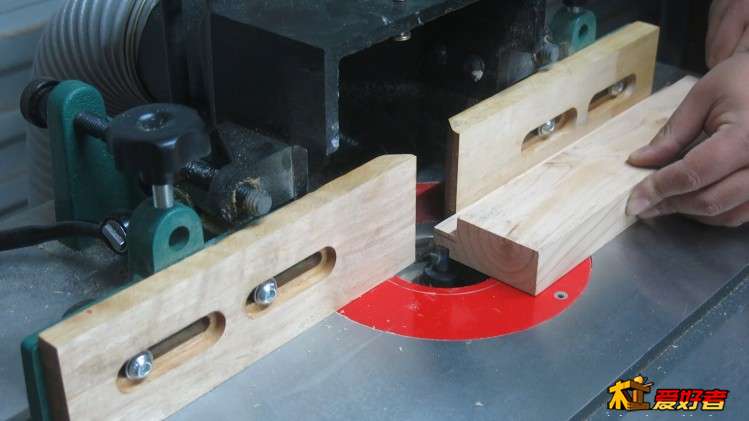

开个槽吧，结果如何，请继续往下看

【立铣装夹盘铣刀  或  柄铣刀  表现孰优孰劣？成因？】

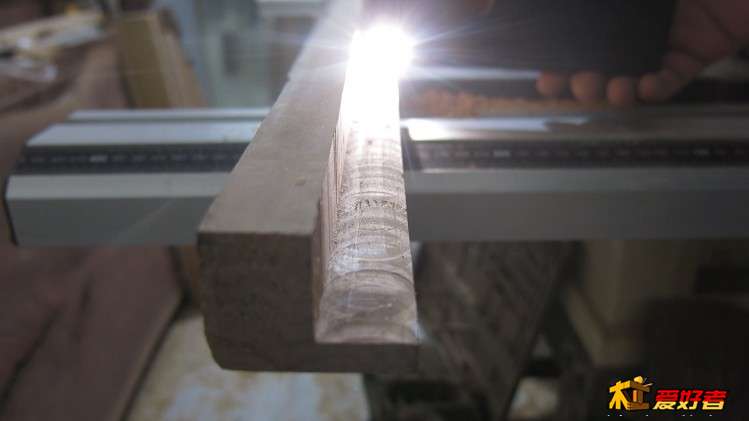

刚才我们拿1/4柄的小槽刀来开了个槽，在苛刻的测光下，它暴露出来一些明显的毛刺



把木头翻个个，来看看刚才同样这块木头在90盘铣刀开槽后的切削面——十分光滑，哪怕在手机专门打测光下，也看不到任何毛刺，事实我可以告诉你，手摸上去是滑的



这是为什么呢？（当然大家都懂是吧，我还是坚持往下说吧）.....首先，这是因为盘铣刀的切削路径决定的

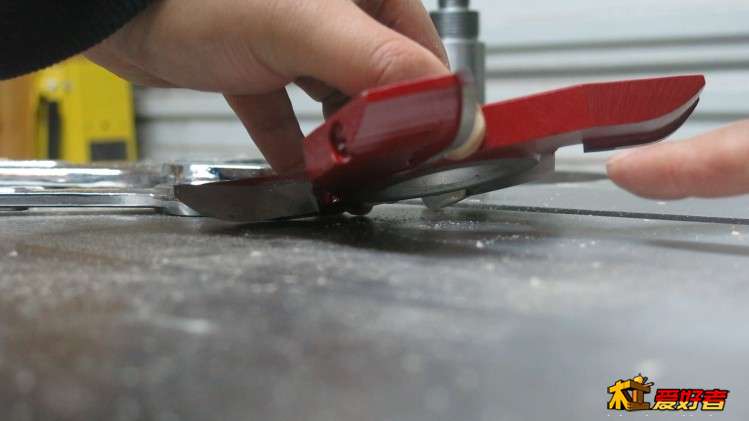

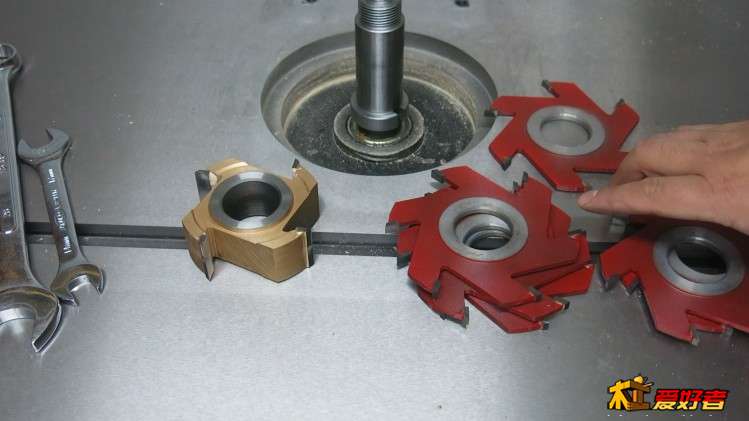

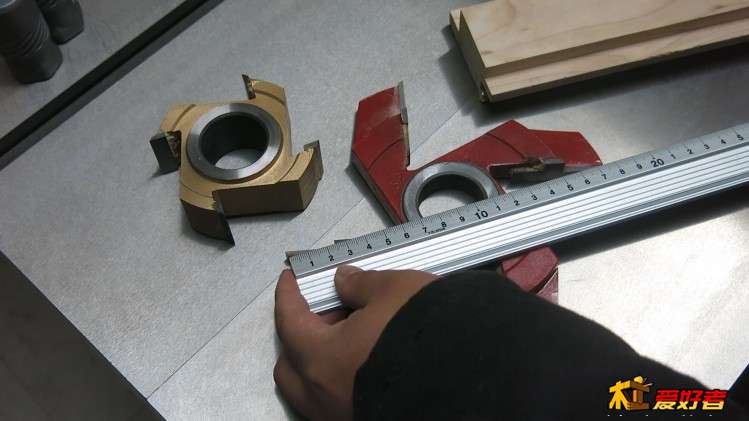

上图中，左侧黄色的那付就是刚才开槽的那个，是90mm直径，右侧的这付是180mm的直径



在这么大的直径旋转切削时形成了一个大圆的切削路径，在一般性开槽或其他一般性切削时，我们只需要利用到这个圆周的一部分，如上图，右侧那几个弧线，是90刀盘旋转的圆周大小，左侧那个大圆弧（涂了铅笔线条）是180刀盘的切削圆周大小，所以，这些切削方向都是在与木纹方向平行的情况下完成的，它们几乎不必负责垂直斩断木纤维。刀盘直径越大，这根弧线越趋于平直，切削优势越明显。



反观雕刻机的切削方式，它是不断在做整个圆周的切削



由于柄铣刀刀具直径小，经常会在用于开槽时真个刀具的切削圆周都会用到

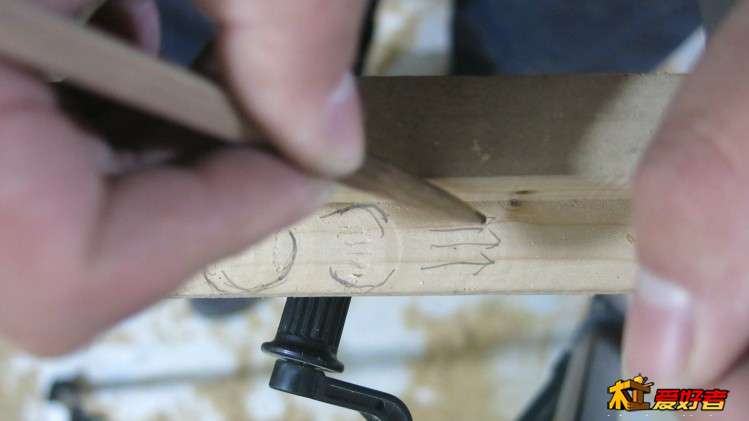

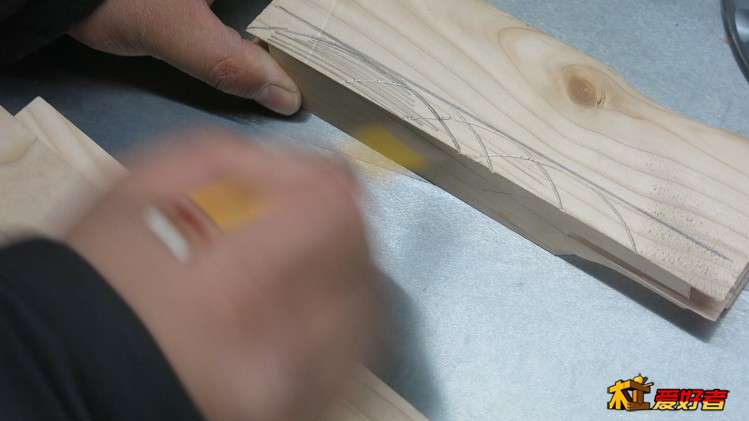

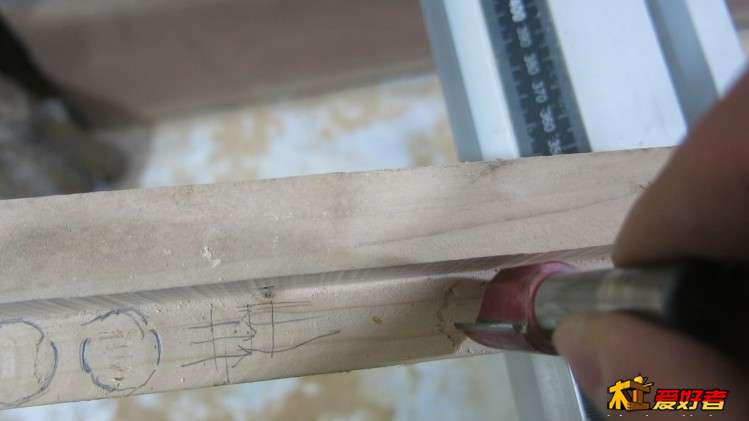

当它在如上图中切削旋转至平行于木纹方向（铅笔上下画的两个位置）时则很顺利轻松，对刀具考验不大



当刀具刃口旋转至如上图铅笔所画左右两个位置时，刀具正在垂直斩断木纤维，这时就增加了刀具的切削负担。
这就像用刀顺着木纹削木头  和  用凿子在凿榫眼端面 的难度区别一样。

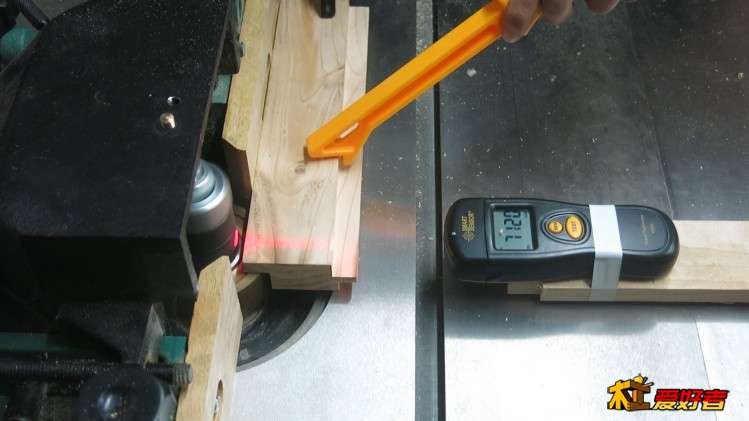

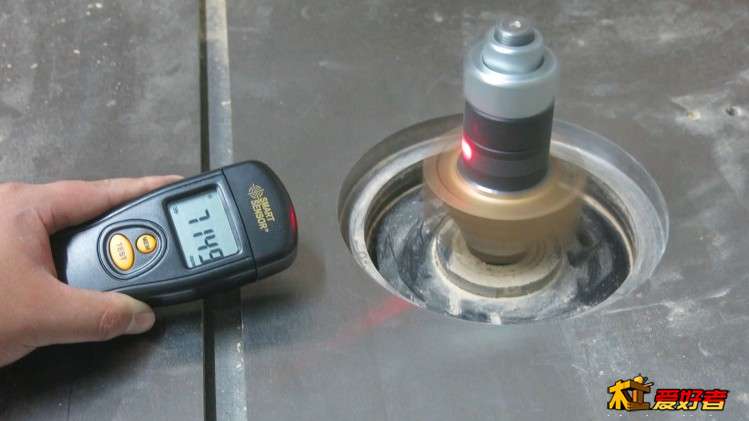

另一个导致切削面光洁与否的重要原因是切削线速度，这是我我立铣上低速挡区间，空载下对刀具旋转测速，7150转/分钟



这是刀具在负载情况下的测速，7120转，几乎没有掉，立铣对动力的保证还是很有力的。不过这是题外话，我们继续对雕刻机来测速

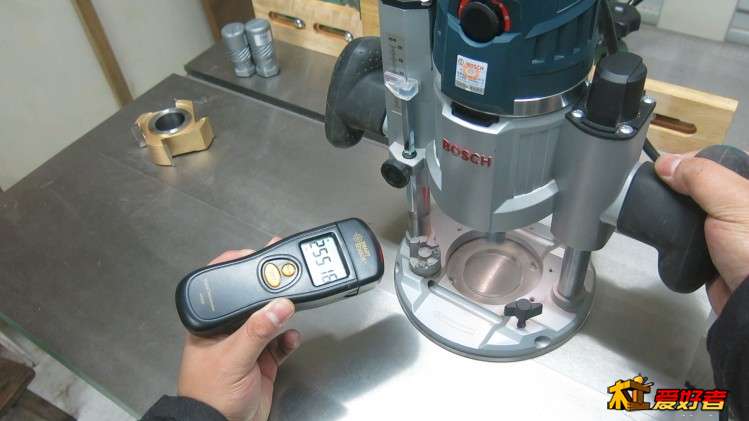

空载时，我的这台和立铣差不多瓦数功率的雕刻机是25000转/分钟

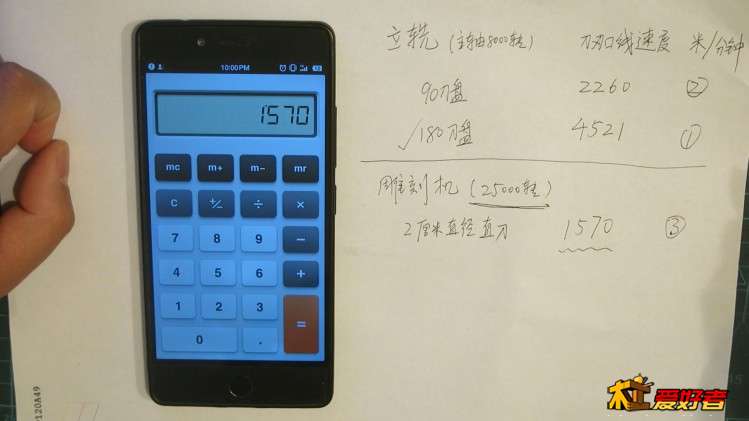

通过换算，我们得出三种刀具的刃口切削线速度。如上图所示，180刀盘 ＞ 90刀盘 ＞ 雕刻机2cm至今柄铣刀，而且这三者之间差得很大，立铣机上盘铣刀的切削线速度，90刀盘的是比雕刻机铣刀快1.5倍，180刀盘则是2.5倍。所以，雕刻机虽然拥有25000转的主轴转速，但和8000转的立铣相比，切削光洁度依旧被秒杀。通过摆事实讲道理，过去没意识到这个问题的朋友们应该也能理解了。

【结尾】

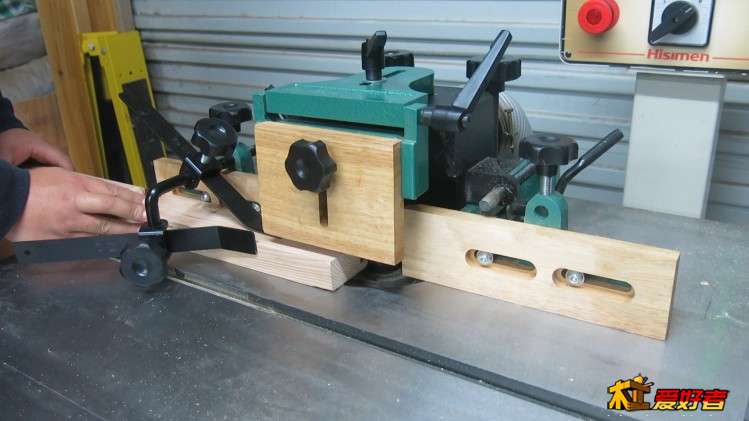

有的立铣品牌的靠山是铝合金的挡料板，信民这款是木头，各有各的看法吧。木头被刀具打到了不会伤刀，虽然铝合金也很软。

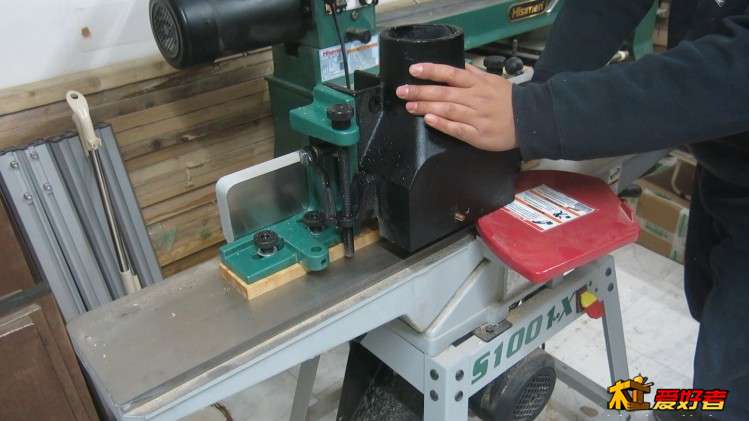

按照说明书，如果木头变形了，可以把靠山左右两侧调到一直线平面，固定紧后，倒过来在自己平刨上过一遍，如上图



我自己觉得我的机器颜值还是不错的，性价比也可以。立铣呢，除了大的盘铣刀贵了点外，别的都挺好，如果嫌35mm孔的盘铣刀贵，可以买1/2柄的盘铣刀，美亚上有，美国ebay上也有，加上运费，我不知道能有多少价格优势。所以我建议信民可以把1/2刀杆换成国内细点的公制刀杆，这样diy群体就能在国内容易买到稍小一点的刀盘，省点花销。不过吧，你想省钱，也可以干脆就用自己过去的雕刻机柄铣刀，1/2刀具表现还是可以的，尤其在切削硬木时，和雕刻机的表现没啥区别，其实有些功率不太大的雕刻机的表现也不是太好，所以立铣上柄铣刀是完全可以得到不错结果的，这是我实测后的认识，希望大家补充。



最后告诉大家，我又长胖了，拜拜

洛羽

还可以装锯片所以开榫不用定刀了

figust

洛羽 发表于 2019-01-06 16:56
还可以装锯片所以开榫不用定刀了

你这想法可以，但要买定制锯片，木工铣床专用，比较好

figust

无论装什么，铣刀也好，锯片也好，都不能偷懒靠山系统的护盖板，我的使用原则是，盖板往外遮到铣刀口最外沿之外几公分，刀具在视线里大部分被遮掉，这样最安全

五亿美金

最爱你的视频，做的真好，看的很舒服

老爆

谢谢楼主分享经验！

晨光万达2

真的很不错！！！强烈收藏 ！！！

52610041love

这才是大师每个视频都很严谨

figust

五亿美金 发表于 2019-01-06 17:11
最爱你的视频，做的真好，看的很舒服

谢谢你追剧

figust

52610041love 发表于 2019-01-06 17:31
这才是大师每个视频都很严谨

帖子也是另写的，也很严谨

洛羽

不用定制买一对好点的就行我就这么干的350的可以买小点的

铝制木头人

受益匪浅

ajuan2005

受教了，原来这些活是这个机器做的

dingyubo

学习了。

figust

ajuan2005 发表于 2019-01-06 18:22
受教了，原来这些活是这个机器做的

我也是学了就卖
