那位师傅给教一下

nini21800

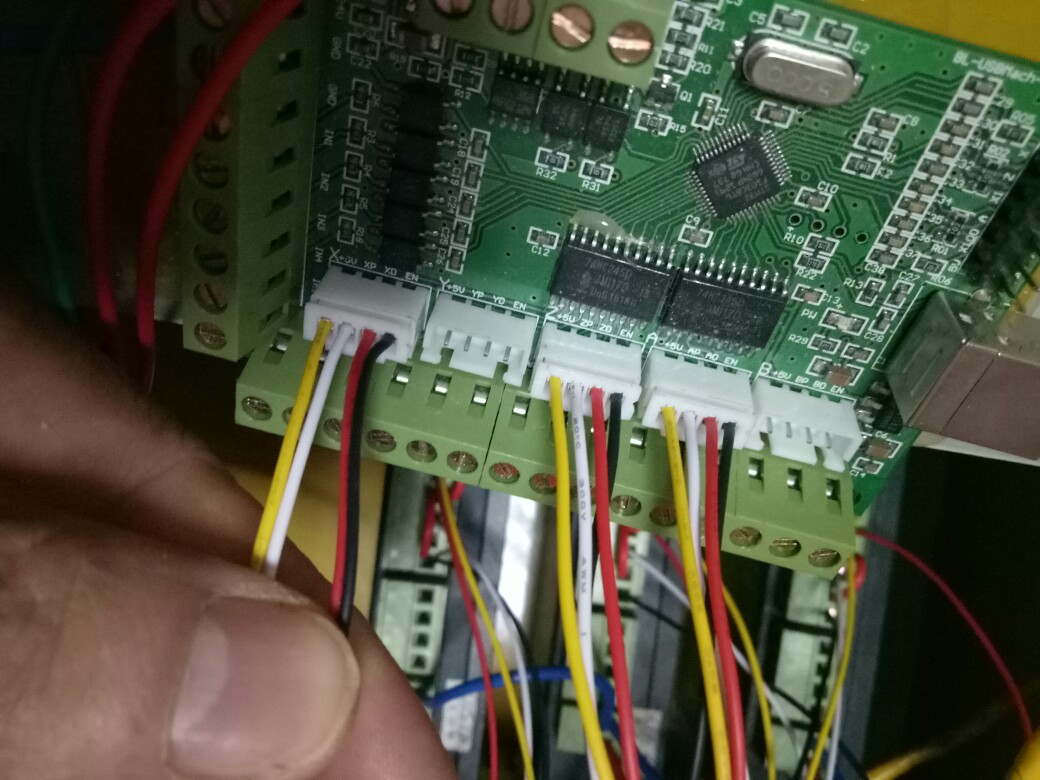

5 `2 K" z" A; {; L, v4 V: \一般控制板第一个端口都是5V电源。所以5V要按红线同时接到PUL+和DIR+上再接上ENA+也可以（也可以不接）。第二个端口为CLK，按紫色线接到PUL-上。第三个端口按绿色线接到DIR-上。第四根线按黄色线接到ENA-上（也可以不接）。

旭日阳光

nini21800 发表于 2019-01-03 19:18
一般控制板第一个端口都是5V电源。所以5V要按红线同时接到PUL+和DIR+上再接上ENA+也可以（也可以不接）。第二个端口为CLK，按紫色线接到PUL-上。第三个端口按绿色线接到DIR-上。第四根线按黄色线接到ENA-上（也可以不接）。

+ Q4 K: q' ~2 E7 ?: E& Z  v# S好的好的，谢谢，谢谢我刚仔细看了看和您教的，现在有点头序了，开始有些口没搞清楚现在好了。再请教一下，控制板和驱动板可以共用一个开关电源么？

xiaogxl01

可以共用一个电源

nini21800

可以，一般都是控制板有两个电源，一个是USB口的5V也作为接驱动的共阳端。一个是12V左右是作为输入端口的电源。（如对刀急停限位等）

一笑淡然

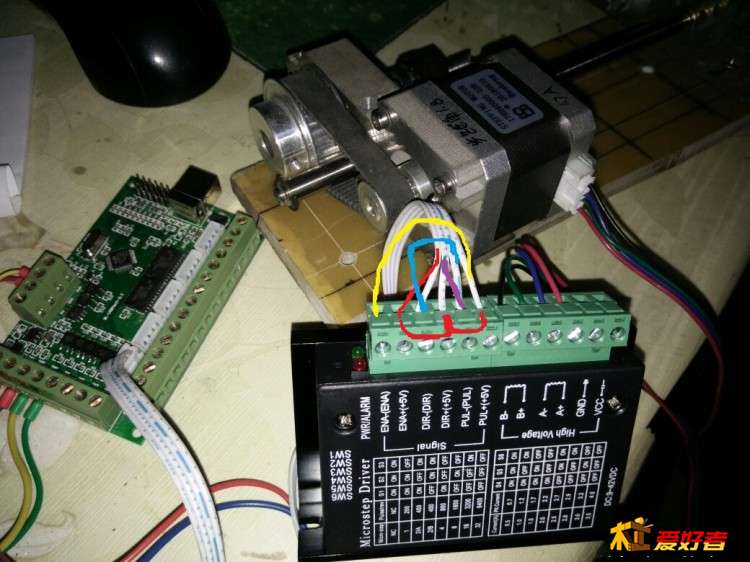

这样接

旭日阳光

一笑淡然 发表于 2019-01-03 20:16
$ @/ i7 y$ O# S0 r- P这样接

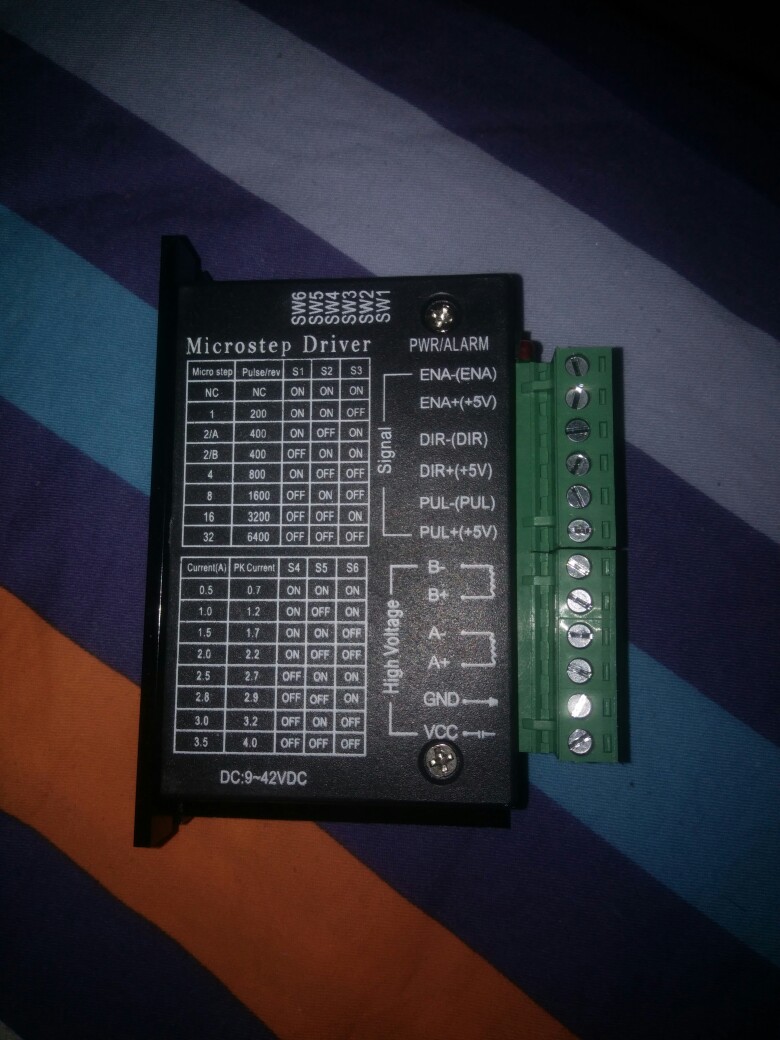

谢谢回复我驱动板是这样的

旭日阳光

一笑淡然 发表于 2019-01-03 20:16
这样接

3 }6 p0 F8 H  G; Q+ h( Y- M4 u你这是3D打印么？也是丫轴没接？

旭日阳光

nini21800 发表于 2019-01-03 20:11
可以，一般都是控制板有两个电源，一个是USB口的5V也作为接驱动的共阳端。一个是12V左右是作为输入端口的电源。（如对刀急停限位等）

2 K) ?2 m1 p) f+ D% f好的，明白了

一笑淡然

旭日阳光 发表于 2019-01-03 20:44
! X  u0 t# z9 ~2 }6 F谢谢回复我驱动板是这样的

$ p4 O) K( G' I你这个多钱买的

旭日阳光

一笑淡然 发表于 2019-01-03 21:21
: s% [4 i  n  L你这个多钱买的

: M7 u( p+ l4 F1 K* |* k: T, [45元，，，。

nini21800

旭日阳光 发表于 2019-1-3 21:24
: b' }! S" p. U" s45元，，，。

1 s7 y' G, i* ^  C5 ^这种带外壳的4A驱动，一般23~25元就可以买到了。好点的就要几十上百块了。

旭日阳光

nini21800 发表于 2019-01-04 07:33
' ~6 \1 \7 V: u7 U+ R: @: @/ a$ C6 M9 ]这种带外壳的4A驱动，一般23~25元就可以买到了。好点的就要几十上百块了。

是啊当时看说是升级的6600就买了。
