本帖最后由 dingyubo 于 2019-1-1 23:06 编辑

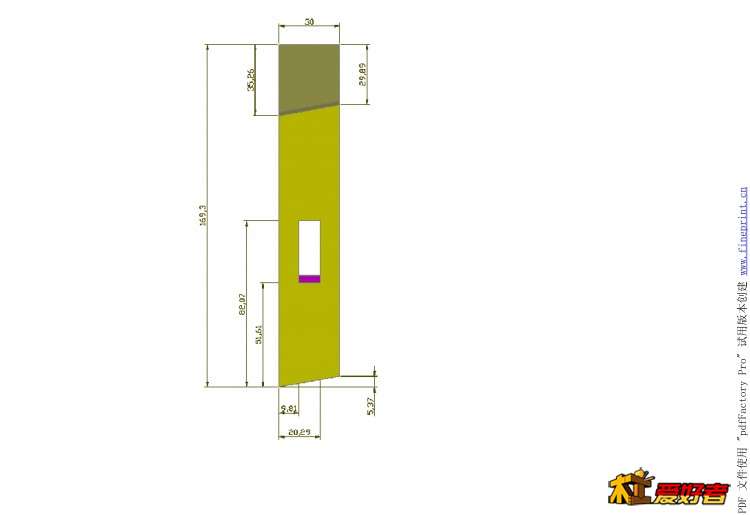

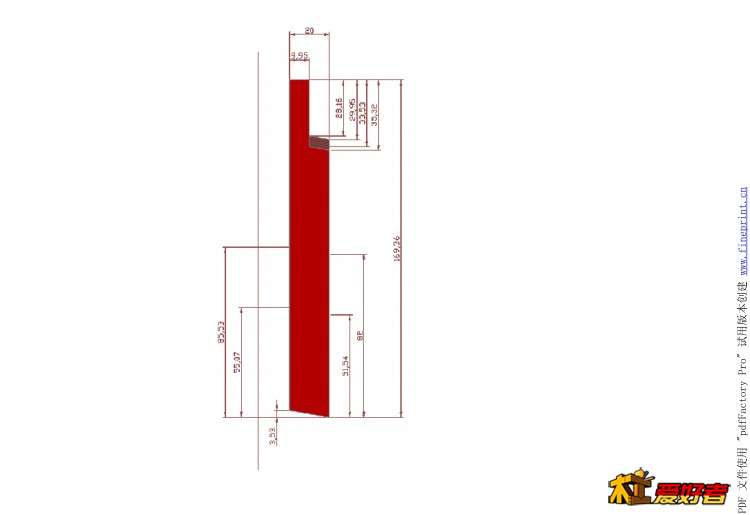

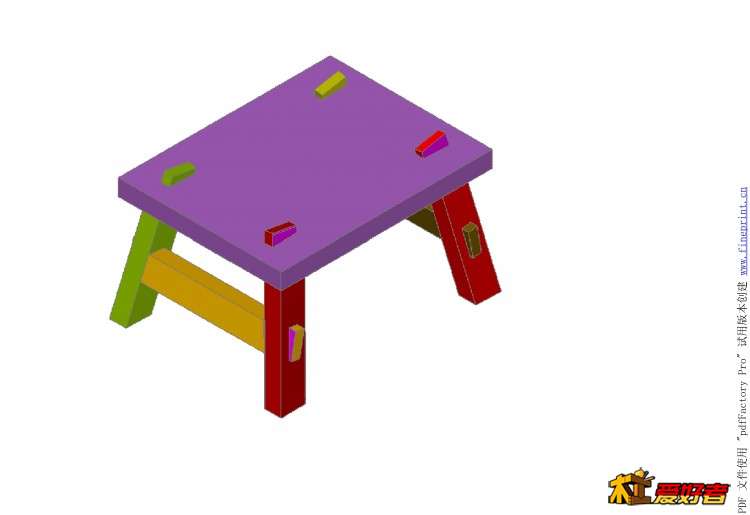

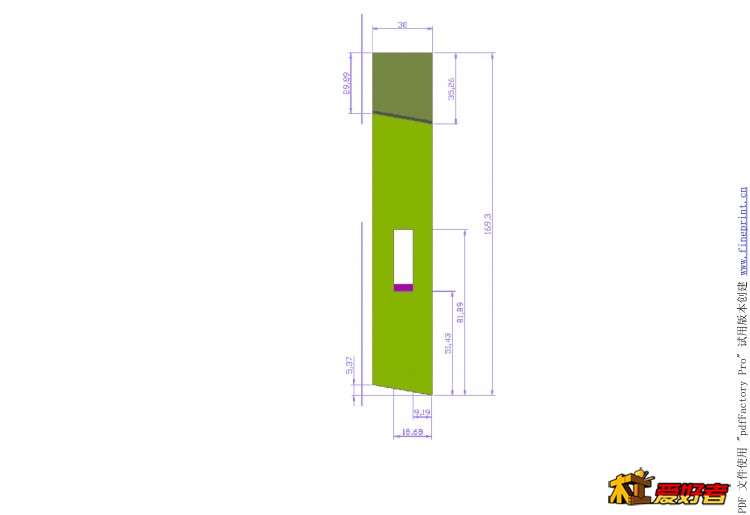

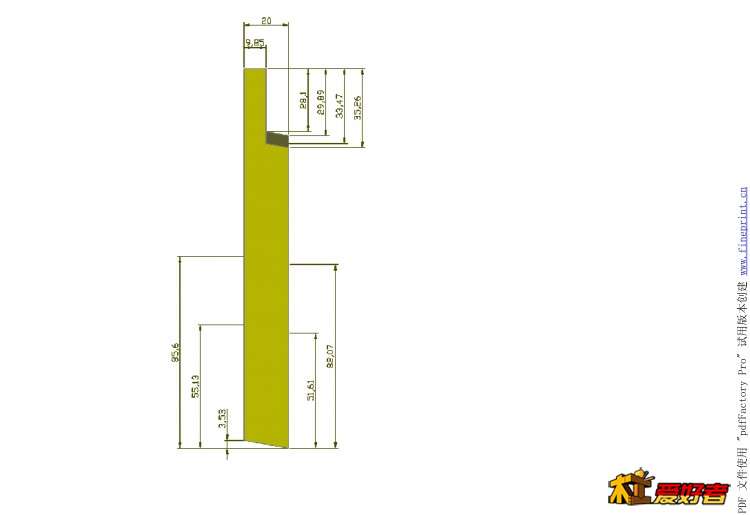

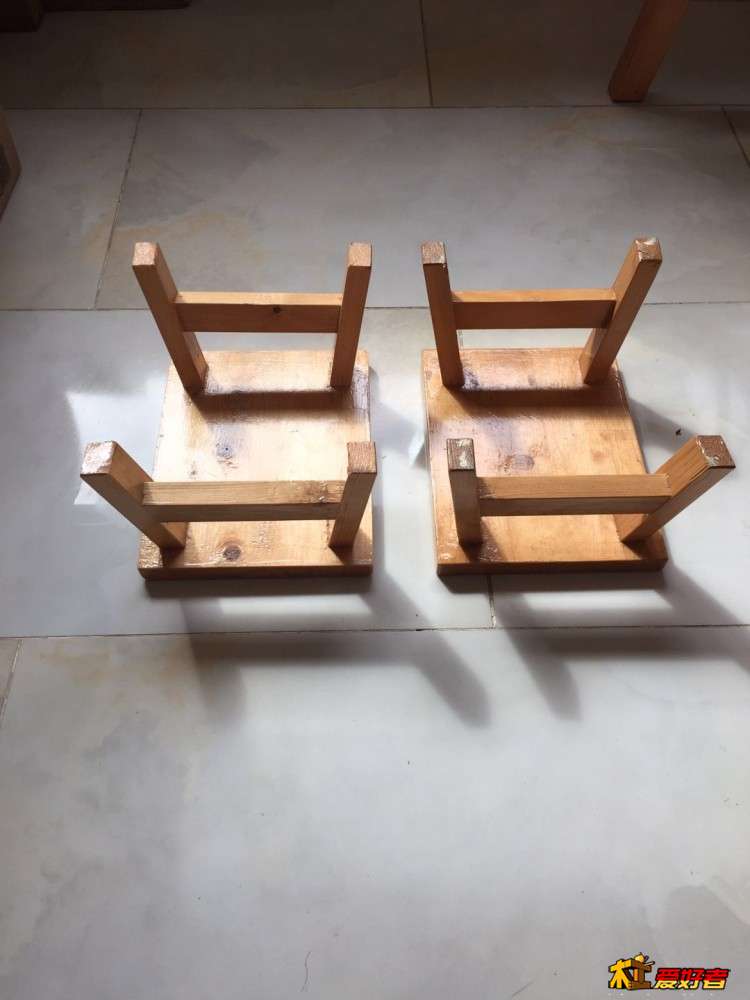

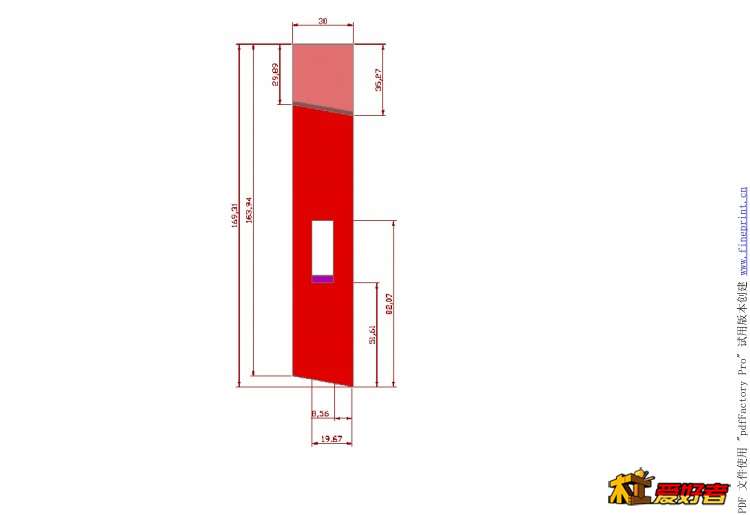

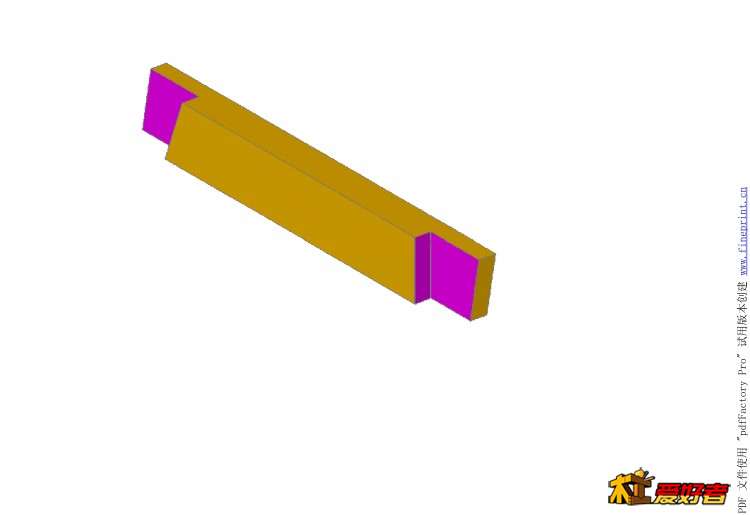

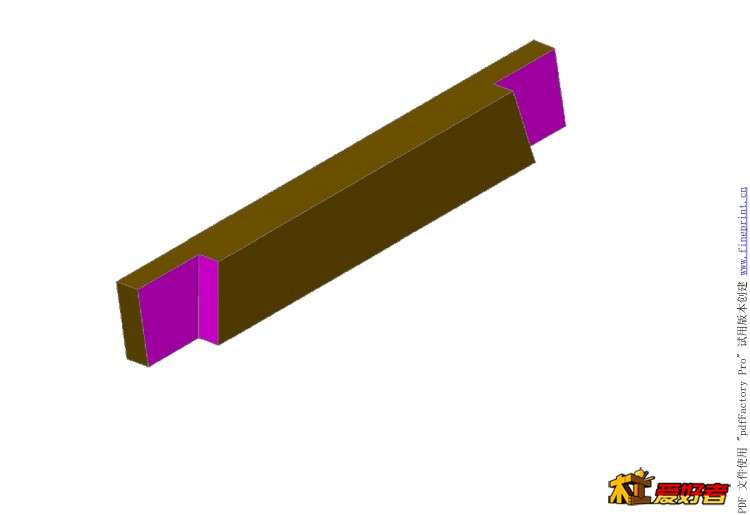

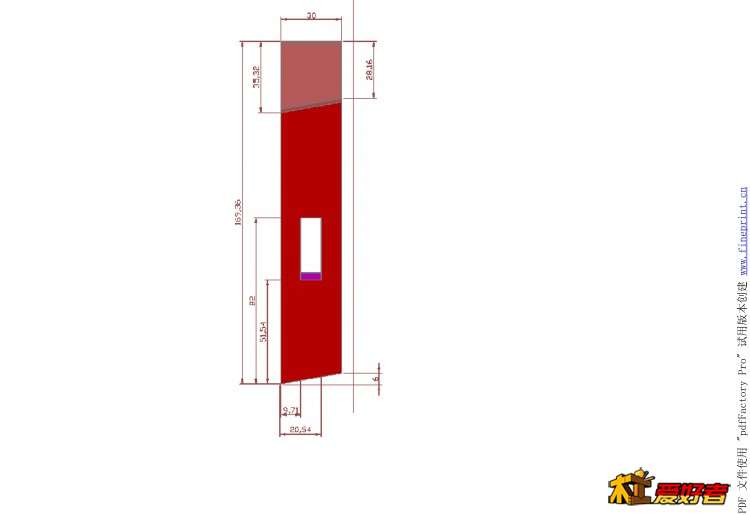

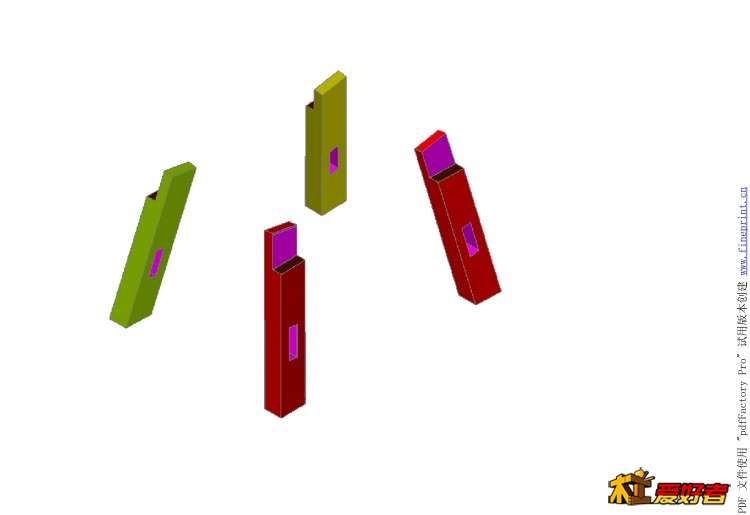

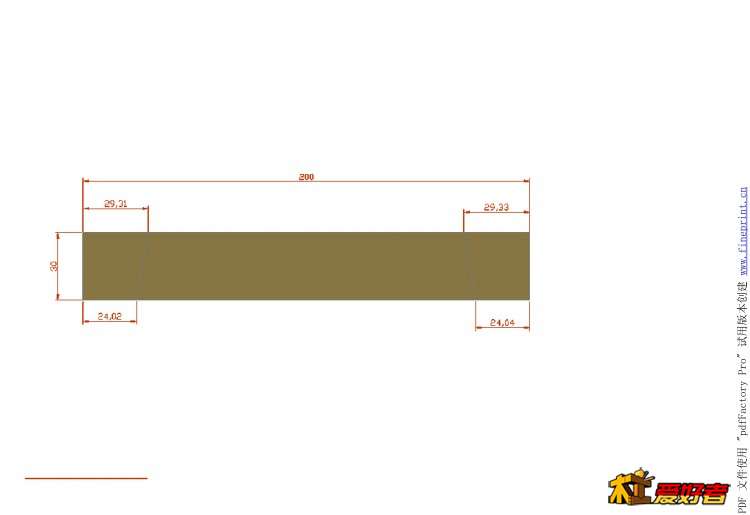

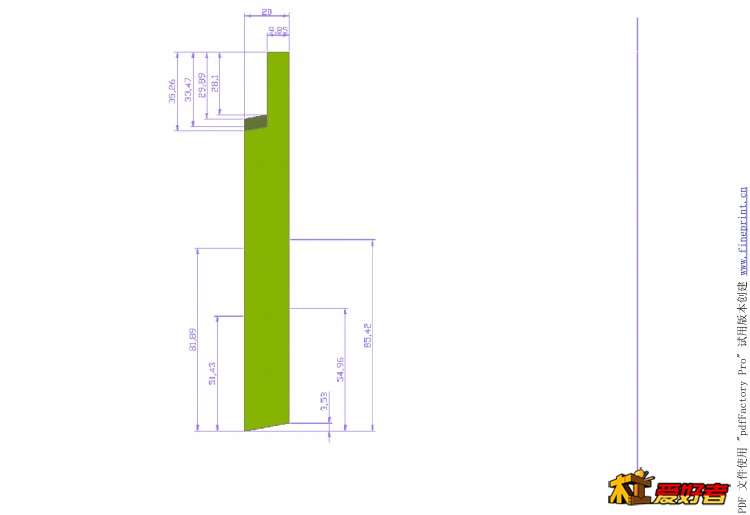

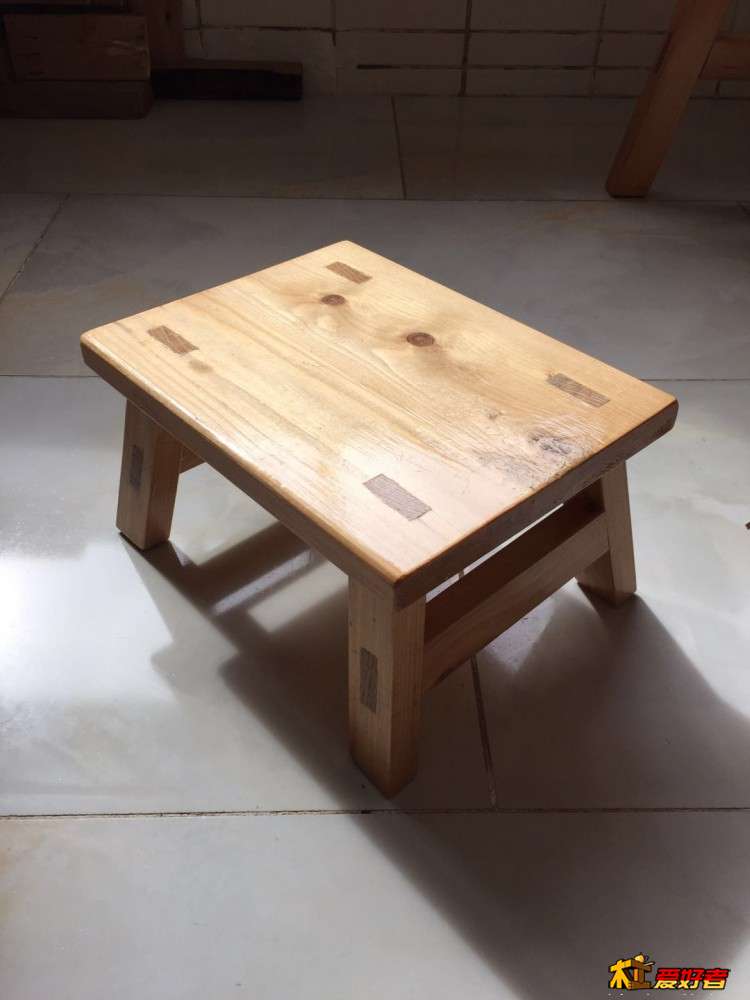

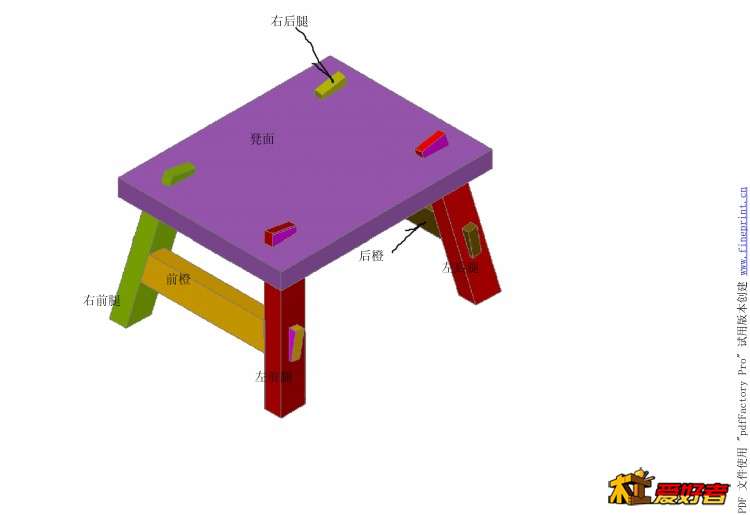

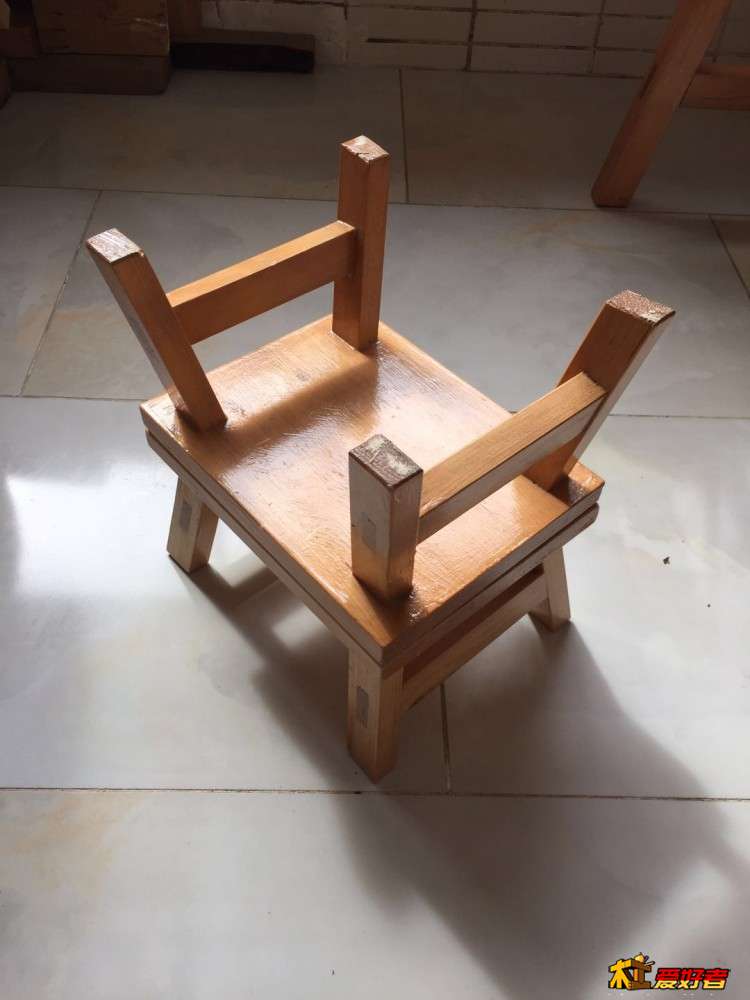

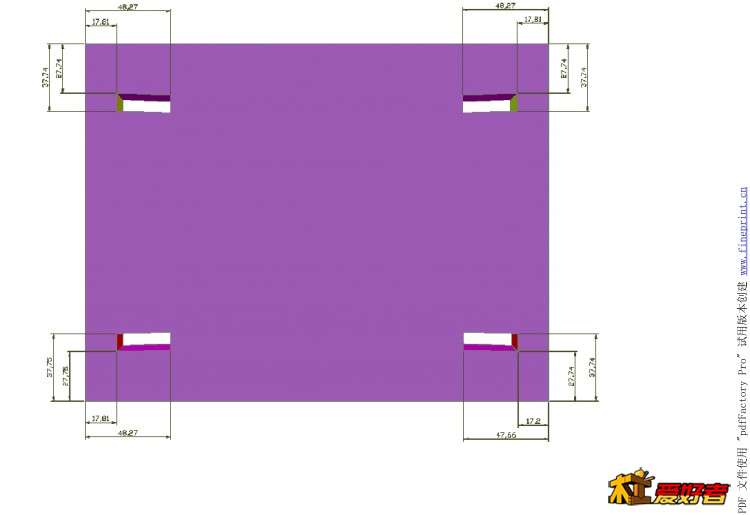

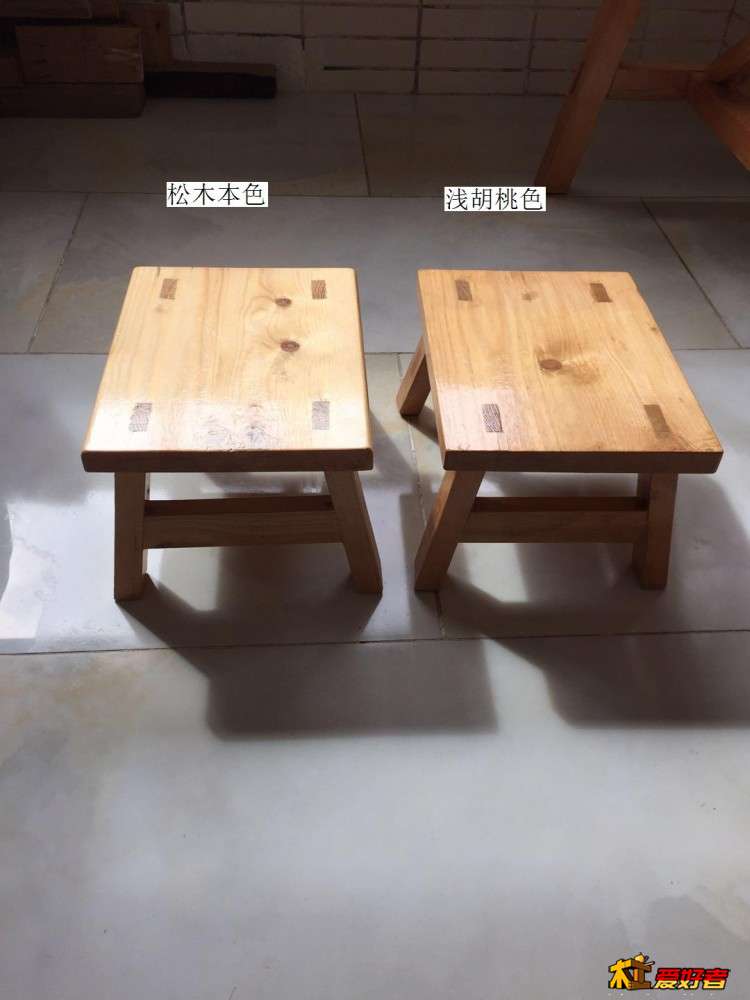

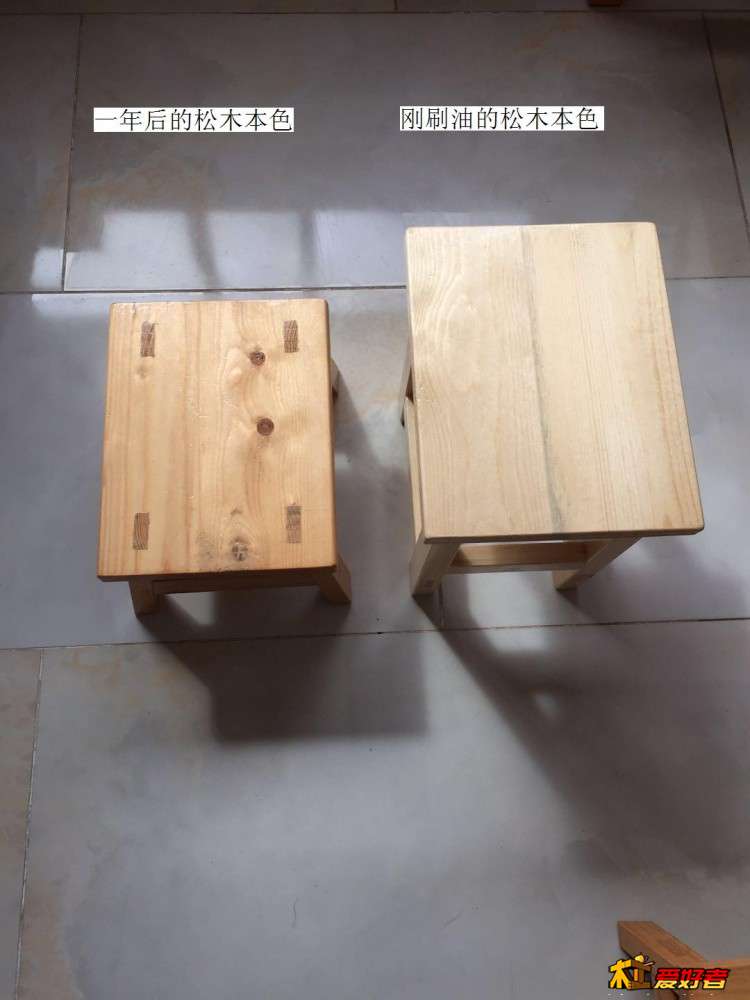

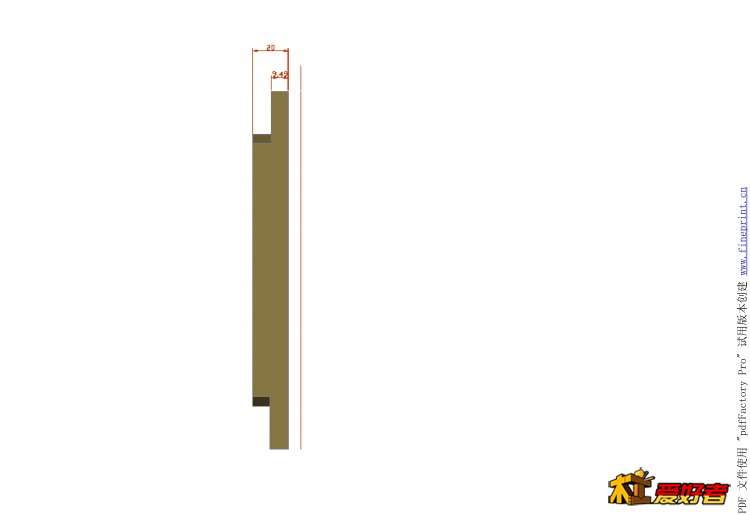

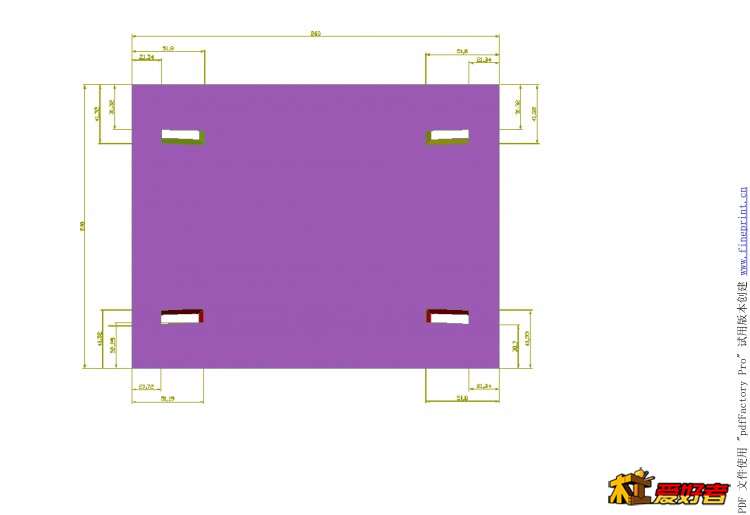

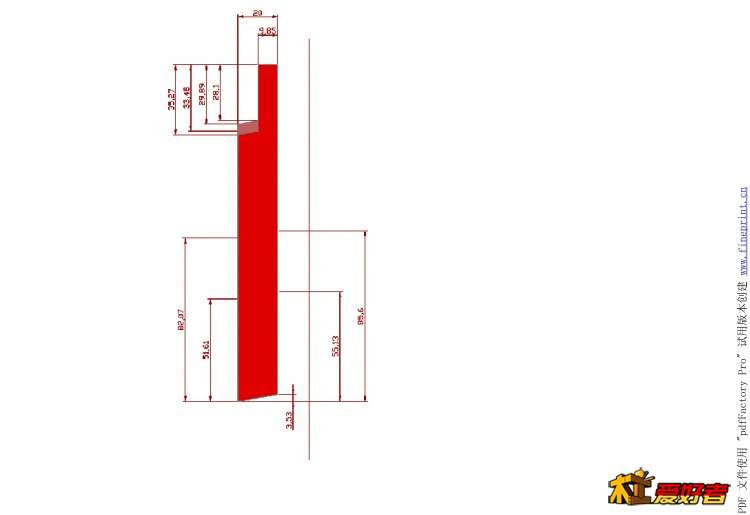

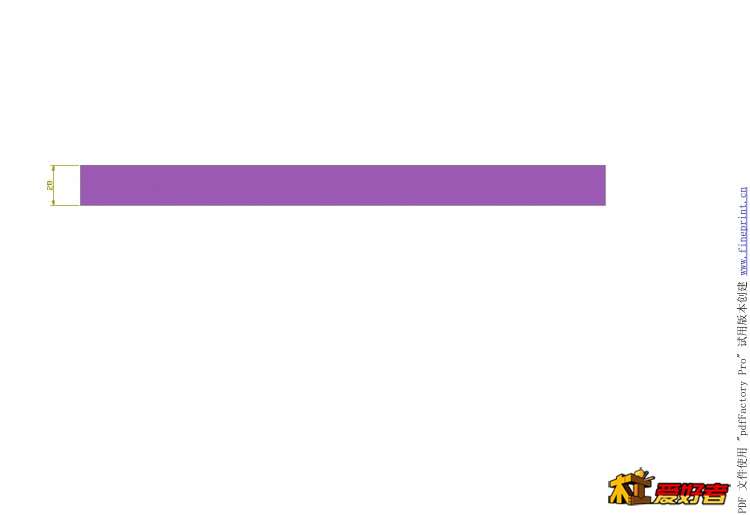

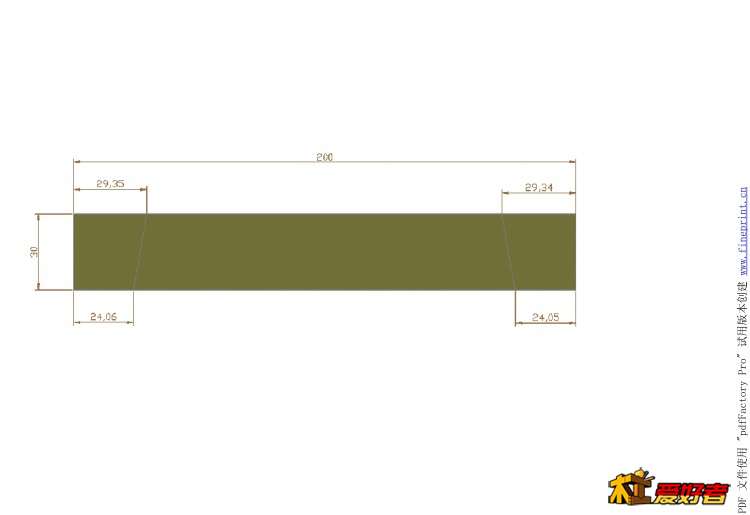

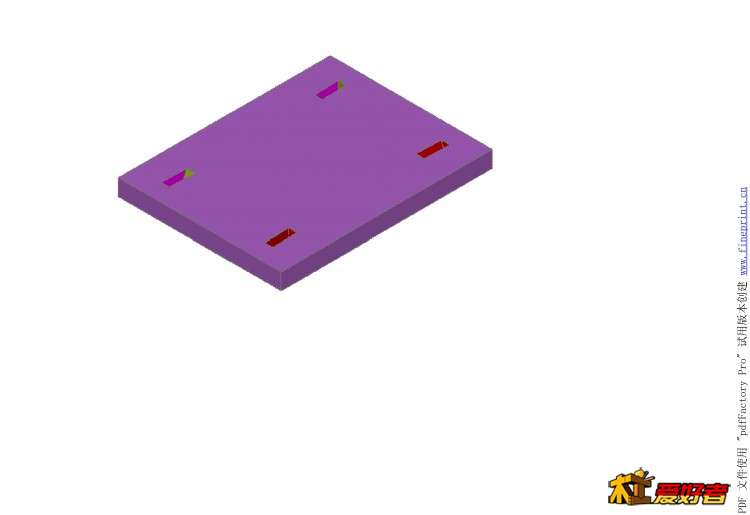

2019年1月1日了，祝大家元旦快乐，新的一年有新的作品，技术再上一个台阶。 在这个坛子里学习到了许多，为了回馈坛子，特将我一年前设计制作松木小四脚八叉凳的体会和全套图纸提供给大家，希望有用。 一，制作体会： 1， 我当时只有捡来的包装松木料，板料只有20mm厚的，因此想只用板料做这个板凳，板凳的面宽度比普通的宽了些，是两块板子拼起来的宽度，懒得再锯窄了，结果，阴差阳错，作好的凳面宽一些更受太太的欢迎，凳腿由于是20mm板子，也不是方的，但，使用了一年多还没松动。 2， 为了偷懒，我只使用了单肩榫，分析了一下，认为不影响强度，结果证明没有影响强度，但要考虑好肩的方向，如果搞反了就会影响强度。 3， 设计时我将带角度的腿橙都调整为垂直的了，这样标注以后，不用角度尺也可以划线准确，但，在我划线时已经自制了一个燕尾规划线器，这样就只需要一侧的尺寸标注就可以划线了。 4， 刷油前，我一个凳子没有刷颜色，是松木本色，一个刷了浅胡桃的颜色，各有特色，但松木本色会逐渐变深色，不过松木本色还是不错的。 5， 由于有几个方向的角度，取直后的标注有小数，CAD保留了小数点后两位，大家使用中作为木工，可以四舍五入的用，有半毫米误差几乎没影响。 二，几点说明： 1， 我是用CAD立体图设计的，我先导成了PDF文件，上次发图，PDF文件一是需要大家花刨花，二是有些人打不开，这次我又将PDF文件转换成了JPG文件，CAD文件是最好的，PDF次之，JPG效果一般，请大家根据需要选择。 2， JPG文件我直接发在了帖子里，CAD和PDF文件我打包压缩后在帖子尾部以附件形式上传的，需要刨花。 3， 大家在整体立体图中可以看到榫都是露头的，这样说明我已经留了余量了，大家下料时就不要再加余量了。 4， 这两个板凳是我一年以前做的，那时我还没入坛子，因此没有拍任何照片，请大家谅解，现在我基本上都尽量多拍照片了，还好，我的CAD图还在电脑里，整理这些图和转换这些图太费事了，才把图纸搞好，几乎要到元月二日了。 5， 大家看图前请先看“四脚凳视图说明”和“四脚凳零件名称”，这样就可以对应起来了。 6， 请大家注意每个图纸照片的文件名，我把图纸的信息都写在文件名中了。 哈哈，CAD和PDF压缩文件没上传成功，放在木沙发中了。
|
发表于 2019-1-1 22:58:30
