小JJ改造数控榫卯机暨试做粽角榫

zhengjing

不错。

xshhh

这个试过，也是用同样的电机做主轴，结果发现主轴不给力，啃得很慢才行。

dingyubo

没CNC，但，我感觉CNC的精度应该可以做出严丝合缝的，祝你2019年实验成功！

glike

用机器做出来不难，但考虑到装配就困难了。这种榫相互连接的接触面也太多了，对机器的要求......放大公差，留足余量，如果要严丝合缝，我会重新设计榫卯结构，个人意见

lcsmamo

xshhh 发表于 2019-01-01 09:29
5 Z) {! f" m7 p6 E  f8 W+ m这个试过，也是用同样的电机做主轴，结果发现主轴不给力，啃得很慢才行。

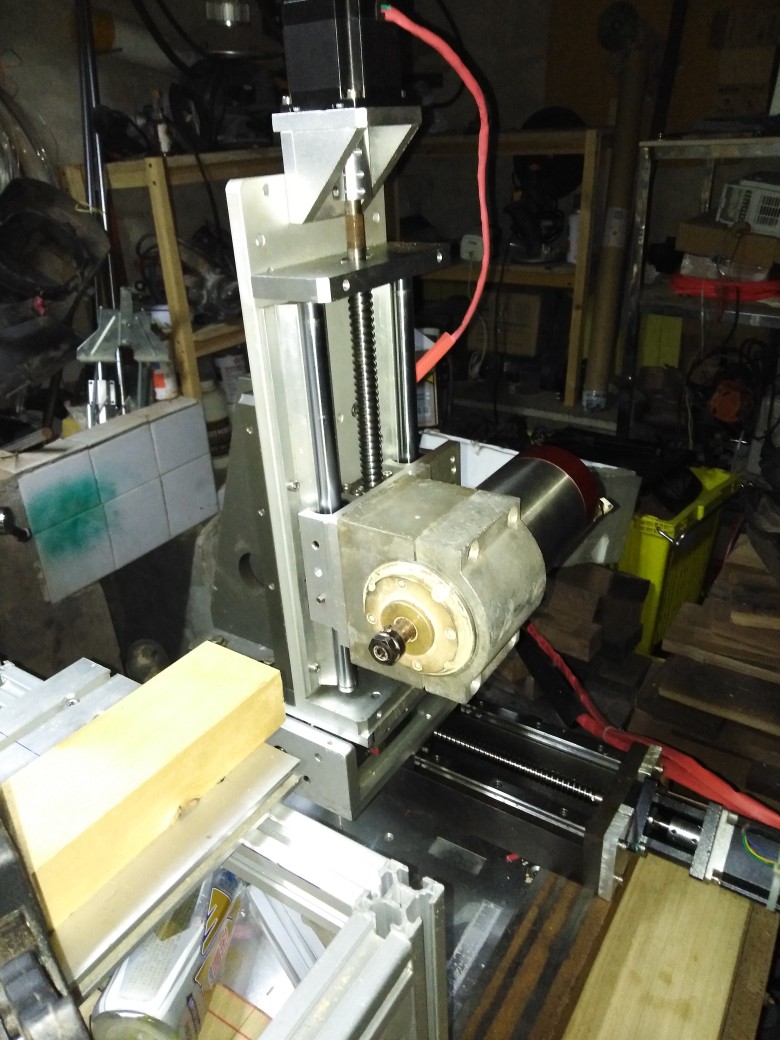

是的！这个主轴号称300W，但感觉不到300W，转速也慢！只是手头正好有这台吃灰的小ＪJ可用，就临时拿来改装一下，把主轴改成侧卧的了！还可以改回竖立做雕刻机用。现在改装主轴刀头伸得太远，这样小JJ的钢性就达不到了！刀头会偏离行走路线！开始是想将主轴放在Z轴下方，这样刀头不会伸那么远会相对好一些！但这台小JJ的龙门高度不够，如果放在下方，这样Z轴的行程就非常小了。无奈之举吧，主要是为了验证这样改装数控榫卯机的思路。看来是可行的，下一步再研究一下定位的问题，基本上就可以做到严丝合缝了！

lcsmamo

glike 发表于 2019-01-01 11:10
4 N& b  W" H' @; j9 J用机器做出来不难，但考虑到装配就困难了。这种榫相互连接的接触面也太多了，对机器的要求......放大公差，留足余量，如果要严丝合缝，我会重新设计榫卯结构，个人意见

您说的很有道理！这个粽角榫我是第一次做，拿木友用草图大师做的图，研究了好几天，然后一面一面的做图，做的过程中一直不知道这种榫是如何组装的，等做好之后才恍然大悟！老前辈们做的这种粽角榫果然是大智慧！组装是如此的简单！我个人认为，定位是最重要的，重新设计榫卯结构固然可行，但和设计制图关系密切！只要能设计出来，数控机都可以胜任！设计图和结构都不难弄；如果定位不准，误差就会很大。定位准就能做到严丝合缝！个人心得，多谢赐教！

8090

lcsmamo 发表于 2019-1-1 08:03
是的，做第一个粽角榫就发现这个问题很重要！定位不准的话就做不到严丝合缝！有什么好的建议请不吝赐教！

0 Z9 V/ z, f% {, @; m做得很不错了，慢慢寻找问题并加以改善，总有成功的一天；定位不准首先得排除机器重复定位的精度，得不停的试验，是不是可以从工装夹具这方面想点办法？
$ P+ ?8 }; z; R. f

lcsmamo

8090 发表于 2019-01-01 11:49
做得很不错了，慢慢寻找问题并加以改善，总有成功的一天；定位不准首先得排除机器重复定位的精度，得不停的试验，是不是可以从工装夹具这方面想点办法？

: \! H" l4 Q+ ^9 w( e1 c: V行不行试试就知道了！谢谢提醒！找到解决办法再来分享

glike

定位一一脑瓜痛，批量的话在y方向固定一个平口钳，保证平行度，只要对刀准确应该可行

lcsmamo

glike 发表于 2019-01-01 13:12
定位一一脑瓜痛，批量的话在y方向固定一个平口钳，保证平行度，只要对刀准确应该可行

) K! |# o2 }+ z0 V非常感谢一定会有稳妥的办法的！期待成功

袁明清

很好的构思！！

袁明清

很好的构思！！

阿余

lcsmamo 发表于 2018-12-31 22:06
人工都能做！机器为什么不可以呢？！我都做出来了，只是机器定位不够精确，所以最后做出的粽角榫缝隙比较 ...

% Y& L4 A" b% I& Q& @2 e只要机器稍好一些,可以做得比人工精确得多. 机器轻松做到0.05的精度, 人工?   要做到这精度, 多花不止十倍的时间 .
, O9 `6 b* |6 ]/ z! e# K! U  T/ R

阿余

楼主很厉害,   不错, 不错.

wazi1hao

4的刀 太小了 最少6的起步 回头我也发我的机器出来看看
