求助高手，换闭环后浮雕四周有锯齿

爱就进行到底

tcyyw 发表于 2018-12-8 01:16
" D* M8 r* Q2 U. m) ]$ K有可能是加速度没跟上。我玩伺服的，这个没玩过，伺服要是钢度设置不合理，和这个差不多，可以先调高MACH3 ...

1 M# I. I0 S" |' R) M" r好的谢谢我试试看，

爱就进行到底

keithpupu 发表于 2018-12-8 01:02
8 A0 V' L! f$ n3 y( W. d2 ?猜的 可能光轴有点弯没完全矫直 过那区域的时候丝杠卡涩？

3 o: K) R5 Q) p, D% J3 k: d线规的Z轴，用手拨动的时候很顺滑，可能是哪里设置的问题

爱就进行到底

3KS 发表于 2018-12-8 02:18
同意26楼说的，先改加速度。另外，我觉得三相闭环声音小点，低速震动小。

好的谢谢我试试看，
6 t+ J! Q3 Y' S5 n

爱就进行到底

小京大叔 发表于 2018-12-8 03:10
感觉楼主设置的速度想飞起

刚才看了大哥帖子，是玩机的老手了，大哥是觉得我设的F值太高了吗？，多少合适，以前F4000我都跑过，只是想加快一下速度，

yuayuayu

应该是麦吃3设置问题

嘻哈1

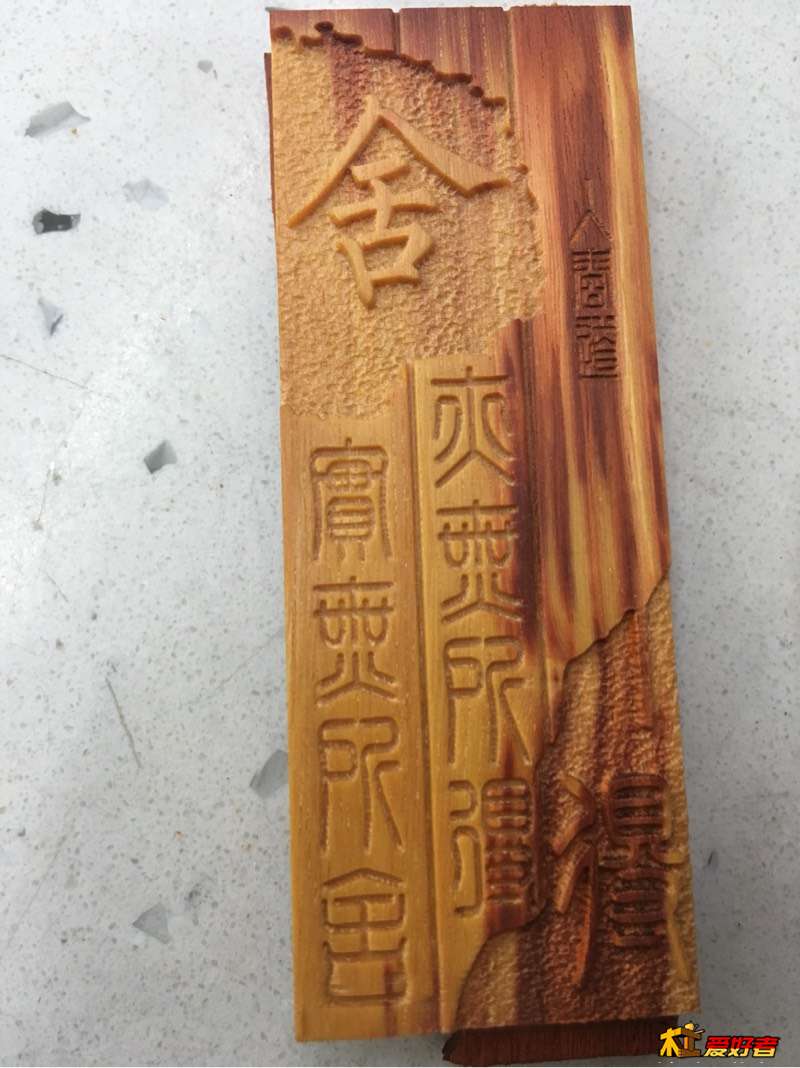

把z轴加速度加大xy加速度减小！我昨天重新把以前没参数改下又试了次！看和您这个是不是很像！两张对比下
% d6 r, B* c2 S6 ?
) T. S$ S# P$ {/ k3 [* p
' `0 c+ w" x( z# z3 ]# P& r

lvsq

我的也是闭环步进，精雕牌子最后一刀最快的时候F2300，行距7个丝，1502的刀。其实闭环的参数也是可以调的，以前我用短的闭环步进的时候，电流不够，在商家给的软件调一下电流，电机力道会大一点。说闭环步进不用调参数，是因为新的闭环步进驱动一般会设置一个适用范围比较广的参数，要是二手的话有可能人家回去为了某些特殊要求改了一下参数。看你的图片，应该是Z轴反应跟不上，把XY的电机换到Z轴试试，如果还是同样问题，那就把xz或YZ驱动器换一下，就知道了

阿余

往事随风去吧 发表于 2018-12-7 14:46
; X1 n  F( c2 B) V2 ^' G, }应该是你闭环步进电机调试问题吧，或者电流设置过低？
这宝贝对木牌子雕刻的效果，提升应该不大吧？

2 C  X1 m. X" [- P4 M* j不是, 是他的MACH3没有设置好.   我碰上过这个, 设置改好就行了.
1 y5 @' {! N" x" s* a  |, G# W, q5 G

往事随风去吧

阿余 发表于 2018-12-8 14:10
不是, 是他的MACH3没有设置好.   我碰上过这个, 设置改好就行了.

调试好了，木牌子雕刻，也就步进电机的效果嘛，我机器上的57步进电机用好几年了，速度精度，什么都感到满意。
我看不少木友的伺服或者闭环，出来的效果，也好不了哪去的啥。
  a& d2 M8 v' a雕刻机是一个系统工程，差哪一样都不行，这个你比我懂嘛。

七月末

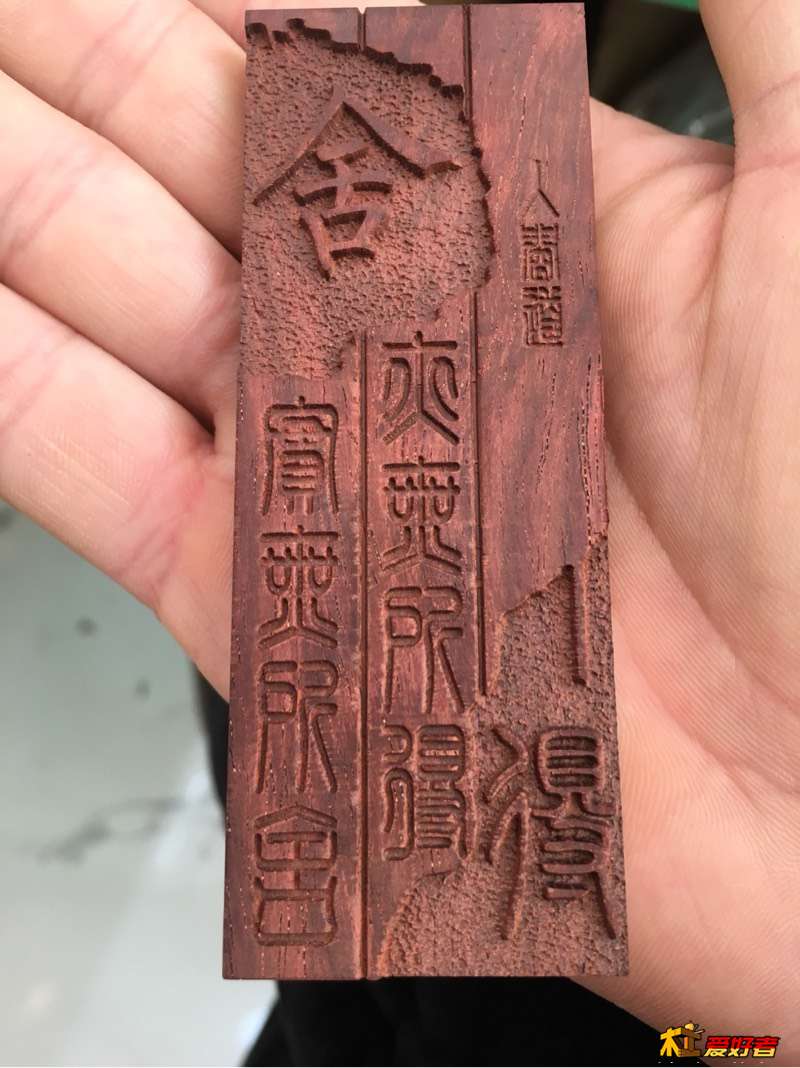

同样刀路 上机再来一次 加水加工

七月末

七月末 发表于 2018-12-8 16:35
同样刀路 上机再来一次 加水加工

( T0 W8 |& J7 l7 l; r7 N还用你这个红酸枝料

爱就进行到底

阿余 发表于 2018-12-8 14:10
不是, 是他的MACH3没有设置好.   我碰上过这个, 设置改好就行了.

/ t" \- D* m# P% W大神能说下需要修改哪里的设置吗，我查了2天了也没查出来
+ I. X- B, u* ]( x: b

akun924

爱就进行到底 发表于 2018-12-8 20:26
+ q8 u+ T) p+ r0 G: d0 S大神能说下需要修改哪里的设置吗，我查了2天了也没查出来

1 C: a) u4 M; c* U把你的MACH3脉冲当量设置和加速度截图看看，三个轴都要。
( ?5 b9 q$ M% `% R5 L! O7 ~$ p; M

akun924

爱就进行到底 发表于 2018-12-8 20:26
大神能说下需要修改哪里的设置吗，我查了2天了也没查出来

把你的MACH3脉冲当量设置和加速度截图看看，三个轴都要。
' u& s+ @# w0 F8 Q  ^* V( c2 |. Y

阿余

爱就进行到底 发表于 2018-12-8 20:26
大神能说下需要修改哪里的设置吗，我查了2天了也没查出来

. r" @1 V* ~, S5 p% a一方面, 加速度要够, 另一方面,   总体设置里面, 有一个角度 . 项目 一个串E文的那个.
