看到大神们t机心里痒痒的自己小白一个也来凑下热闹。

236072240 · 发表于 2018-12-1 12:45:21

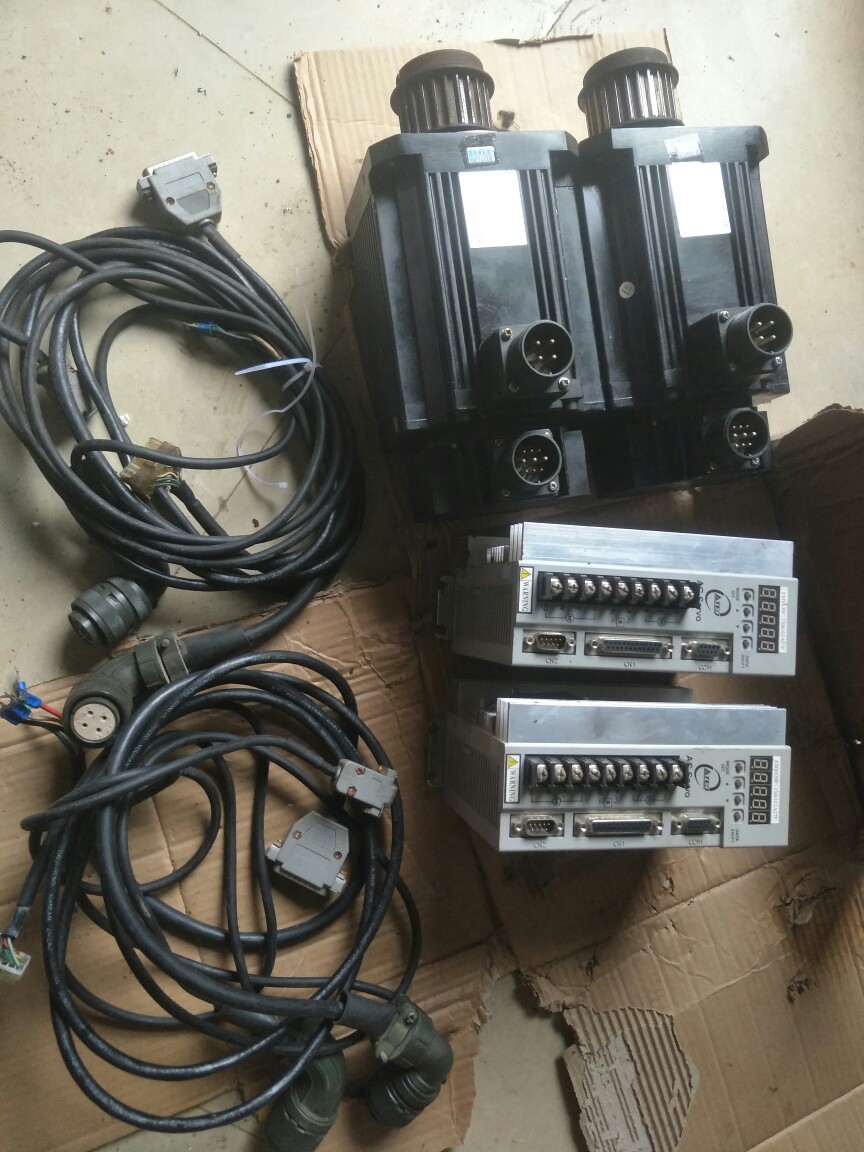

今天伺服到了，可是吓到宝宝啦，伺服电机好大还很重，两个起码有40斤重，真是好家伙

maliang · 发表于 2018-12-1 17:01:48

建议去旧货市场找铸铁立柱和底板。按斤买。你这个伺服方轨都很好。这个槽钢感觉就不搭配了

jxgcsyjl · 发表于 2018-12-1 21:01:39

lvsq 发表于 2018-11-26 22:46
& g# [% J: N: u* a这种结构用SBR导轨效果差不多，还便宜。sbr25的而定载荷和20线轨想当。20线轨要靠基座才有强度。SBR导轨有 ...

25的铝托圆轨，连 15的线规都比不上的，不论是动静载荷还是刚性。

lvsq · 发表于 2018-12-1 21:12:04

jxgcsyjl 发表于 2018-12-01 21:01$ X; r4 `3 i. n, @& y
25的铝托圆轨，连 15的线规都比不上的，不论是动静载荷还是刚性。

国产的就不敢说，反正标称是那样。

236072240 · 发表于 2019-2-4 01:14:16

好久没来了太忙了，枕着过年把机器都搞得差不多了，还差一个轴，可惜过年了没地方买轨道了，今天调试了两层楼特发下视频。视频太大了发不了，明天发，图片

gaf6945 · 发表于 2019-2-4 09:50:44

可惜了槽钢。

236072240 · 发表于 2019-2-4 17:30:01

最后这样脉冲当量不知调多少，论坛有人说调10000有的说调5000，可是我调高了运行时候报警11，最后摘开来看分割线是多少就调多少，由于没看懂网络的说明书，哈哈哈，调好运行时拿尺子量了长短的距离都没有误差。

钢钢 · 发表于 2019-2-4 17:36:16

手工只有用冲子，先画准位置，再冲一下，再钻。线轨一般是要做靠山的，平行度要可调，孔都会宽点才可调。

236072240 · 发表于 2019-2-4 19:30:32

额，龙门都焊死了，跑起来咯吱咯吱响，好像快散架了，电机也没放平，还好是伺服电机有力啊，如果是步进电机可能已经不行了，因为导轨也不平，有吃力的声音。这是今天机器画的图，还差一个轴就这样画了，等装好轴后再把工件台洗平就行了。也不知道直角什么样还没量过，这图机器走了两次没看到有遍的线条。

236072240 · 发表于 2019-2-4 19:30:52

236072240 · 发表于 2019-2-4 19:36:24

钢钢发表于 2019-02-04 17:36; p' k8 H h5 t% P* [ h, y2 ~
手工只有用冲子，先画准位置，再冲一下，再钻。线轨一般是要做靠山的，平行度要可调，孔都会宽点才可调。

我用水泥钉钉一下再钻孔的，由于不锈钢钻头太不经用了，最后用六角头的自攻钉钻孔，再拿钻头钻。

钢钢 · 发表于 2019-2-4 20:10:11

236072240 发表于 2019-02-04 19:36( h0 p5 g- U3 S. b' W4 M
我用水泥钉钉一下再钻孔的，由于不锈钢钻头太不经用了，最后用六角头的自攻钉钻孔，再拿钻头钻。

钻头不要去了火，整点冷却的东东。
