木工桌的诞生

khcwq

谢谢楼主分享，这是我在本论坛看到漂亮的木工桌，把我们钳工的工具都用上了，这是真正的木工的追求，谢谢!能把图纸分享给我吗，我重新用3D画一下（642289813@qq.com)

漫步者196

khcwq 发表于 2018-11-1 08:56
谢谢楼主分享，这是我在本论坛看到漂亮的木工桌，把我们钳工的工具都用上了，这是真正的木工的追求，谢谢! ...

: l6 F: {2 ?! N! b发给你了，图不全，画的时候可以联系我
# J) u# z% A- o- j5 V

金乙堂

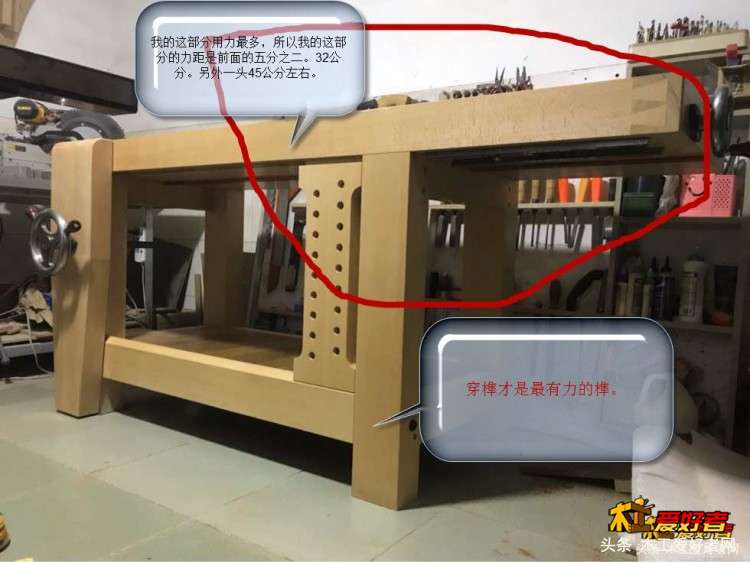

我要能赶上哥们一个零头多好。不过这个桌子，个人感觉，右手部分（尾钳部分）的力距太长，好像　是不合理的，这部分用力最多，应该离桌腿近些才好。这样方便打击。
" H2 U! a8 u" I, |* N
　

漫步者196

金乙堂 发表于 2018-11-1 09:33
0 D& a+ e, @3 B* Z我要能赶上哥们一个零头多好。不过这个桌子，个人感觉，右手部分（尾钳部分）的力距太长，好像　是不合理的 ...

尾钳部分用力不多，主要是在长板平放时起班妻的作用
" z, t. v- c- m8 j/ S0 o& `

金乙堂

漫步者196 发表于 2018-10-27 20:22
再精致也是工具，工具的价值就是更多的使用到它，现在数控机床上一个刀头都再几w了，还不是用来做更精致 ...

工具只有工具才是创造的核心力。

金乙堂

漫步者196 发表于 2018-10-27 20:40
拼命用，桌面用坏了重新找平，又是新的了

这个我服。
7 S1 G8 Q8 ?% c: T" Q( m$ T

金乙堂

3 l: O& r+ F  }6 G4 c8 @4 A  z
一点浅见。
我用的是鲁班榫，根本不用打销。
# i, C: H3 H2 U5 y

漫步者196

金乙堂 发表于 2018-11-1 10:22
; v; M, |/ y3 U9 f一点浅见。
% H; B! A/ U+ a- P: F% F  m8 L我用的是鲁班榫，根本不用打销。

, m$ z2 g% E8 G+ T" T是的，也是一种好的方法，学习了

漫步者196

金乙堂 发表于 2018-11-1 10:22
8 h5 c. e0 m* W) A  j一点浅见。
. N6 w' n5 O7 p) x4 ?+ h  Y  p我用的是鲁班榫，根本不用打销。

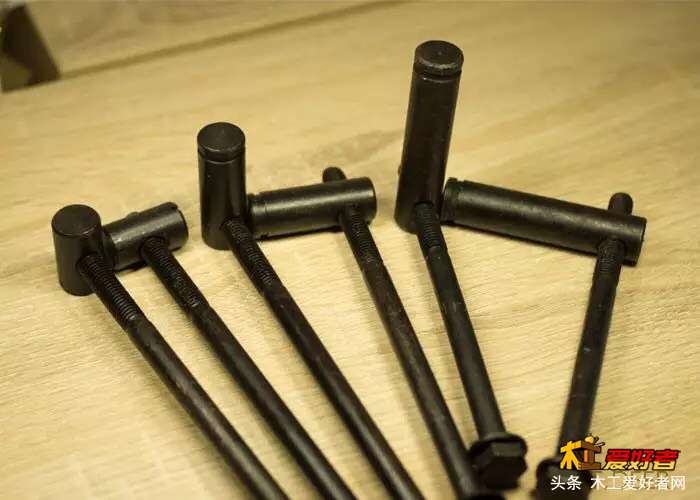

# g+ V) J' z+ [; E穿榫是最强的榫，但我考虑了两个方面，一是桌子太重，要可拆卸，如果采用可拆卸的穿榫会影响美观，关键是桌子的主要受力是由桌面向下传递到桌腿的，是垂直受力而不是左右受力，所以我没用穿榫，而图纸也是这样设计的，固定方式是加长加粗的穿心螺丝和圆柱螺母相结合的
7 ]3 L5 R0 E- m: k! D- k% ~

金乙堂

漫步者196 发表于 2018-11-1 11:07
穿榫是最强的榫，但我考虑了两个方面，一是桌子太重，要可拆卸，如果采用可拆卸的穿榫会影响美观，关键是 ...

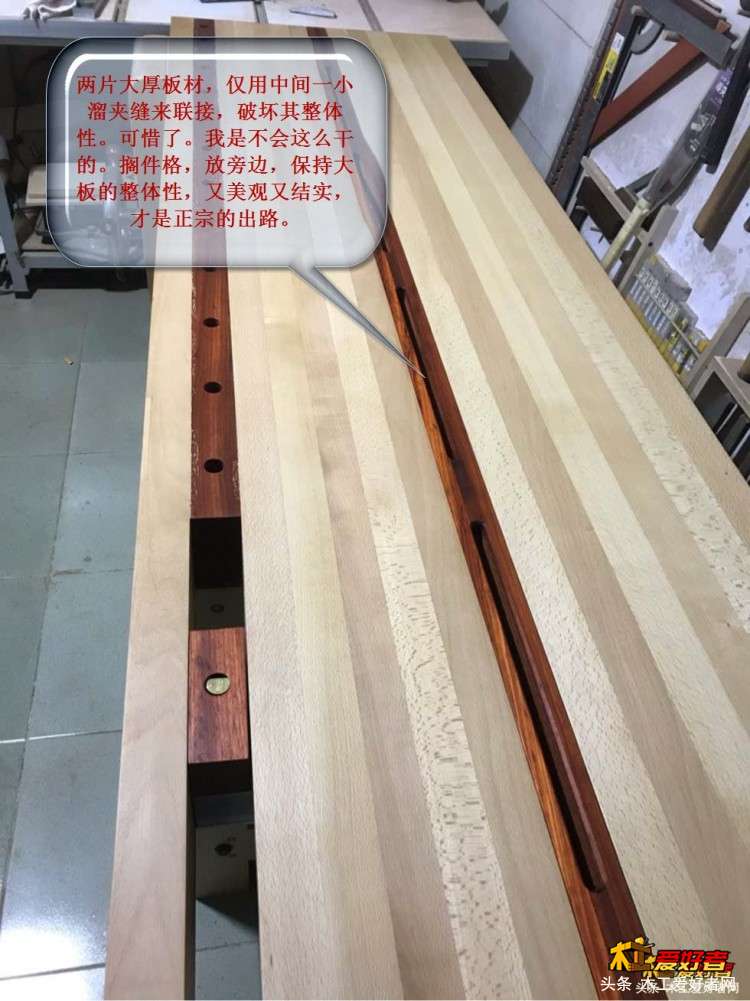

' ^; w- T) d/ v7 h9 @2 h3 X2 S$ n个觉得穿榫无论哪一方面都比较结实。
我用的鲁班榫，每一个面都咬合。虽然　做工不如高哥。但结实　是没得讲的。
9 d  T6 a# _5 L# V8 ?# U* ^$ z6 t4 S
8 u; p0 t3 h" V+ v+ m

金乙堂

浅见而已。
! f. u$ Z. l+ e" N9 J

漫步者196

金乙堂 发表于 2018-11-1 10:22
一点浅见。
# e/ c, E4 ~# Y! r6 R% u9 _# v1 h" y我用的是鲁班榫，根本不用打销。

4 s6 o1 u. d3 b8 h尾钳的长度是一定的，尾钳套件有两根钢制导轨，安装好后是凸出桌子底部的，而不是完全嵌入，所以我不能留一半在桌腿中间吧，另外你提到的受力问题我觉得问题不大，木木桌上的工作主要是刨，锯，凿对吧，还有就是安装是的榫头敲击了，主要受力是向下的，由桌腿去受力，桌面只是承载
& S% E; ?3 Q" s: o

漫步者196

金乙堂 发表于 2018-11-1 11:24
浅见而已。

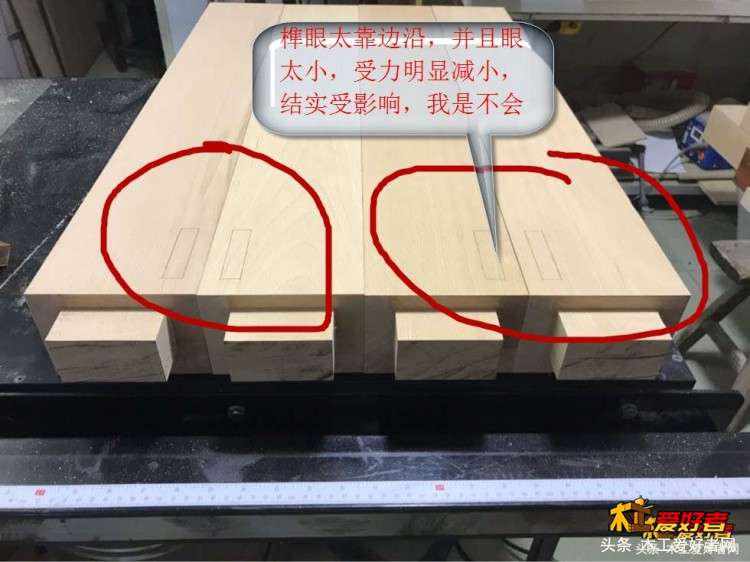

4 k+ O" P' o# Y) k这是按图纸做的，这个榫眼是装上横档的，根据上横档的尺寸个人觉得这个比例是合理的，如果榫眼太大是不是也会影响强度呢？我也在学习中，所以很欢迎你的指教

漫步者196

金乙堂 发表于 2018-11-1 11:24
5 R" E5 }/ C) [+ t: x4 a浅见而已。

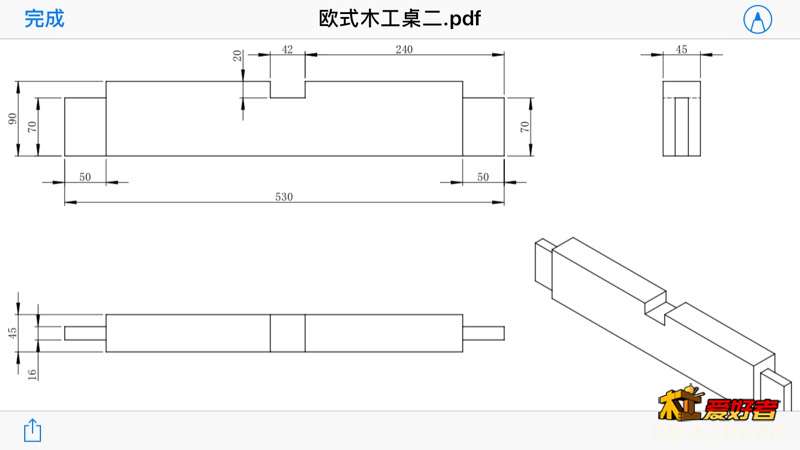

5 s5 l( ?  m- r1 e; R这是图纸

金乙堂

浅见而已。
