最近diy了一款cnc 走了好多弯路所以想发帖说说自己的心德

.6299 · 发表于 2018-10-28 21:40:31

wty228 发表于 2018-10-24 15:18
: Q) V- D1 ^4 y4 v既然是铁板机SW设计过了，就那就关键孔用线切割啊，百分百没问题，看我D的小鸡鸡就是这么做的

纯新手见笑啦

.6299 · 发表于 2018-10-28 21:43:56

钢钢发表于 2018-10-24 23:09
. {0 ^3 ?! _8 G6 F# [4 H我第一次铣木就到了量不出偏差的地步，01234丝间跳动。# f, M# ^% L# o; Y; p0 c2 W' M
现在我们玩CNC diy的还没有讨论附件的，好多人怼 ...

其实我对精度的东西不太看重。自己多大能力还是知道的，不过DIY 真实雷人的玩意，不考虑精度不行行程做太大了

.6299 · 发表于 2018-10-28 21:45:42

一二六发表于 2018-10-25 22:22
: h8 X7 i( j3 N2 \5 |3 t自己动手的事情，最大的因素不在于你有没有能力，有没有钱。在我看来，diy最大的敌人是时间和精力！要知道 ...

恩 DIY 下来真的太费时间和精力有时候上班的时候都想着弄好

.6299 · 发表于 2018-10-28 21:46:59

梁成勇发表于 2018-10-26 13:26: q i! |& e5 ^ Z* ?" b! s
虽然还在装配中，大神们都这么说，看来是看不到什么希望了，里面问题多多！

加油哈都这样了不做完可惜了

.6299 · 发表于 2018-10-28 21:47:39

binbin2000 发表于 2018-10-27 22:45
4 e$ b/ O' e, ^ p* f想自己做一台小雕刻机，首先得有一台大雕刻机。

羡慕哈

小海豚秋水伊人 · 发表于 2018-10-28 22:27:15

鼓励一下！

.6299 · 发表于 2018-11-10 17:47:21

步进电机的驱动器TB660 太容易失步可能主轴转数不够可能机架不好也可能驱动参数没设好在F1500出现过丢步情况不过也算完成了不算烂尾

.6299 · 发表于 2018-11-10 18:13:10

本帖最后由 .6299 于 2018-11-10 18:20 编辑

.6299 发表于 2018-11-10 17:47( [* q3 e* ?5 G7 A$ m5 S# W2 x
步进电机的驱动器TB660 太容易失步可能主轴转数不够可能机架不好也可能驱动参数没设好在F1500出 ...

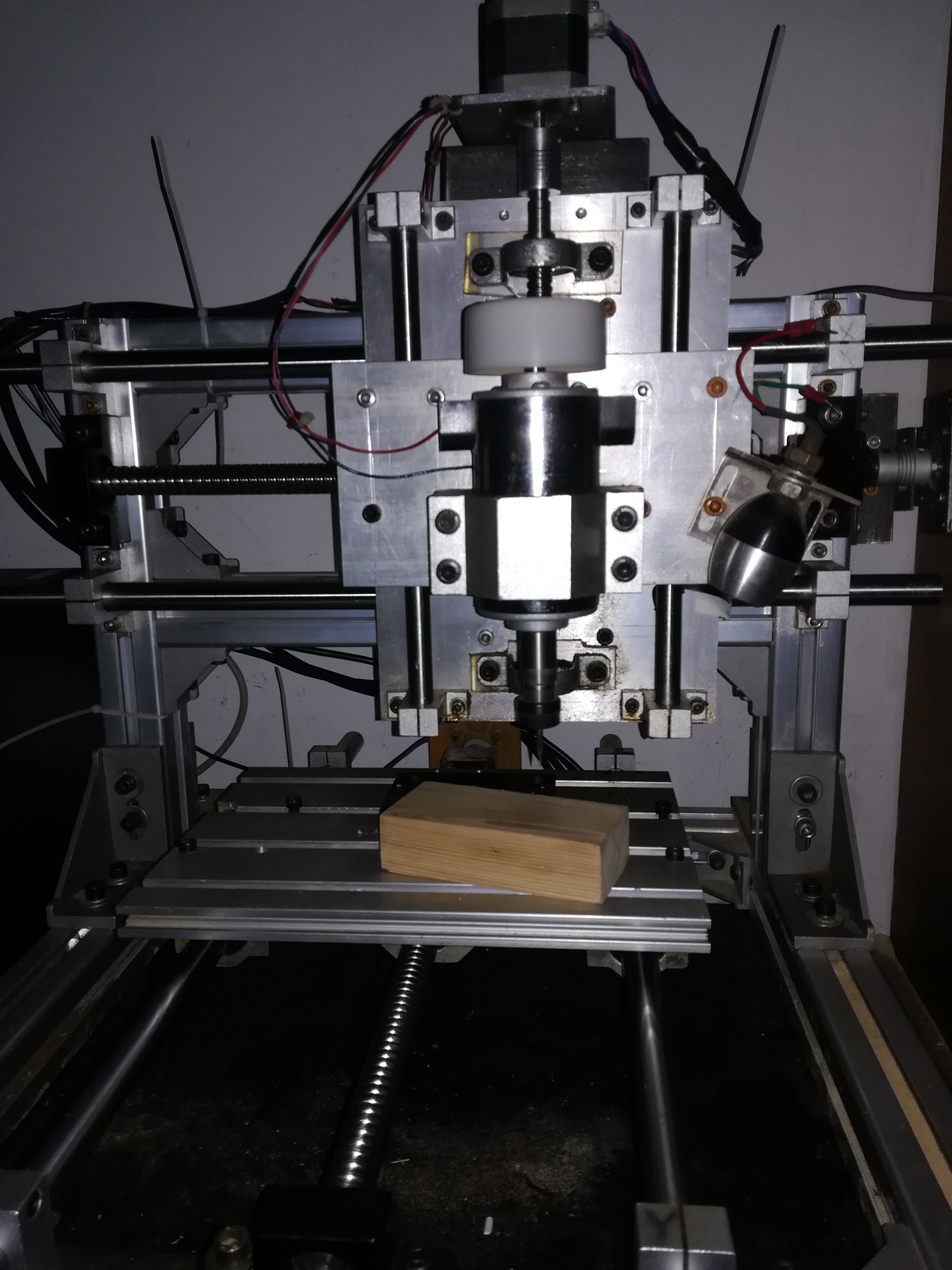

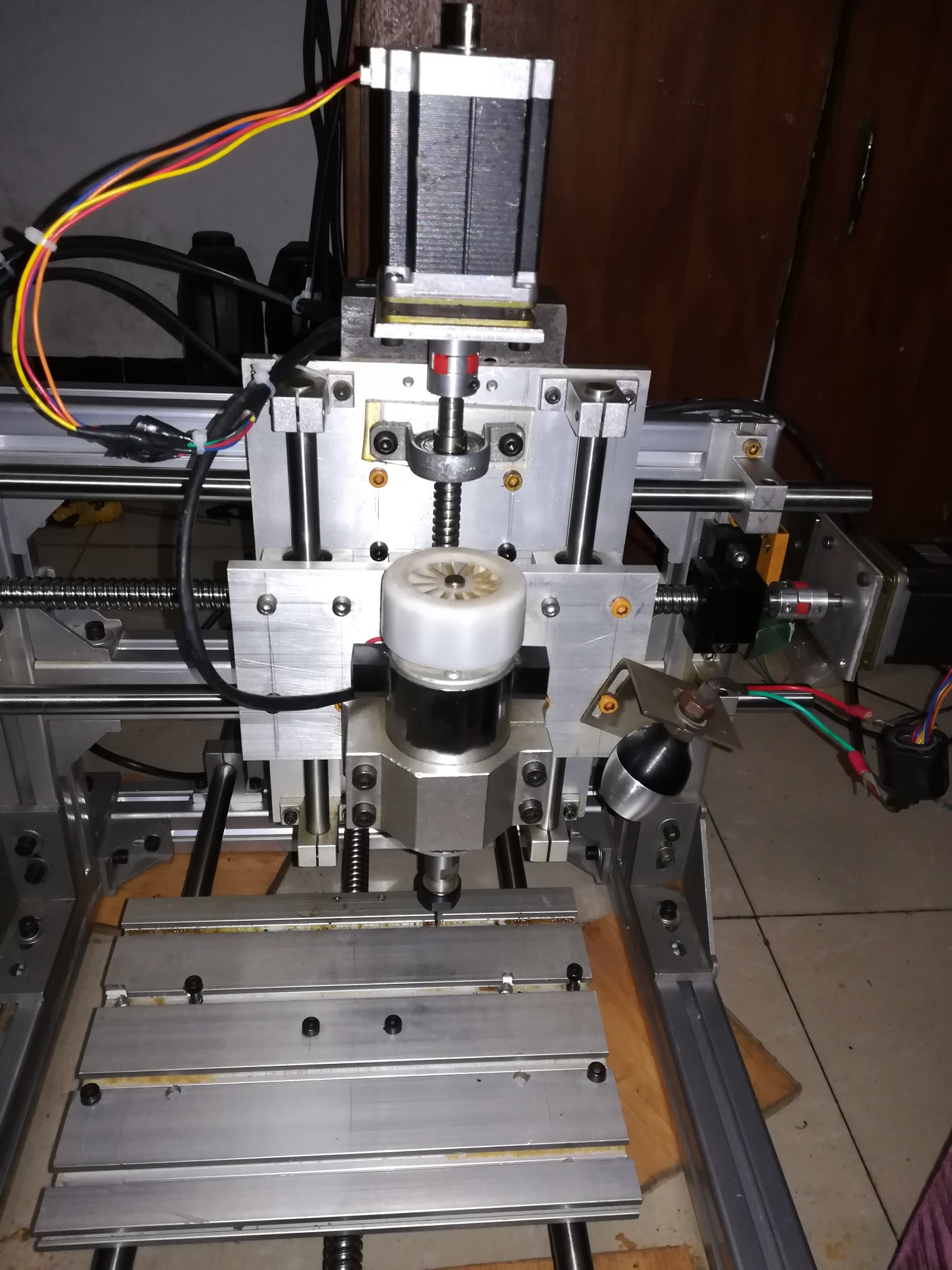

今天拍的照片

hzxiaoyu · 发表于 2018-11-10 18:41:30

省钱就得自己有技术，不然就砸钱。我就上成品滑台

yang303165621 · 发表于 2018-11-10 22:06:24

还是铝型材好，安装方便，调整也方便，不用打什么孔，先确定丝杆尺寸，在根据丝杆尺寸来确定机架长度。滚珠丝杆的话还是要用固定座和支撑座，这样的话丝杆不会窜动，螺母座和滑台有间隙的话，可以垫铜皮，铜皮可以垫固定座下面，或者垫在螺母座上，垫到滑台来回不卡顿，不单边就行。

yang303165621 · 发表于 2018-11-10 22:10:50

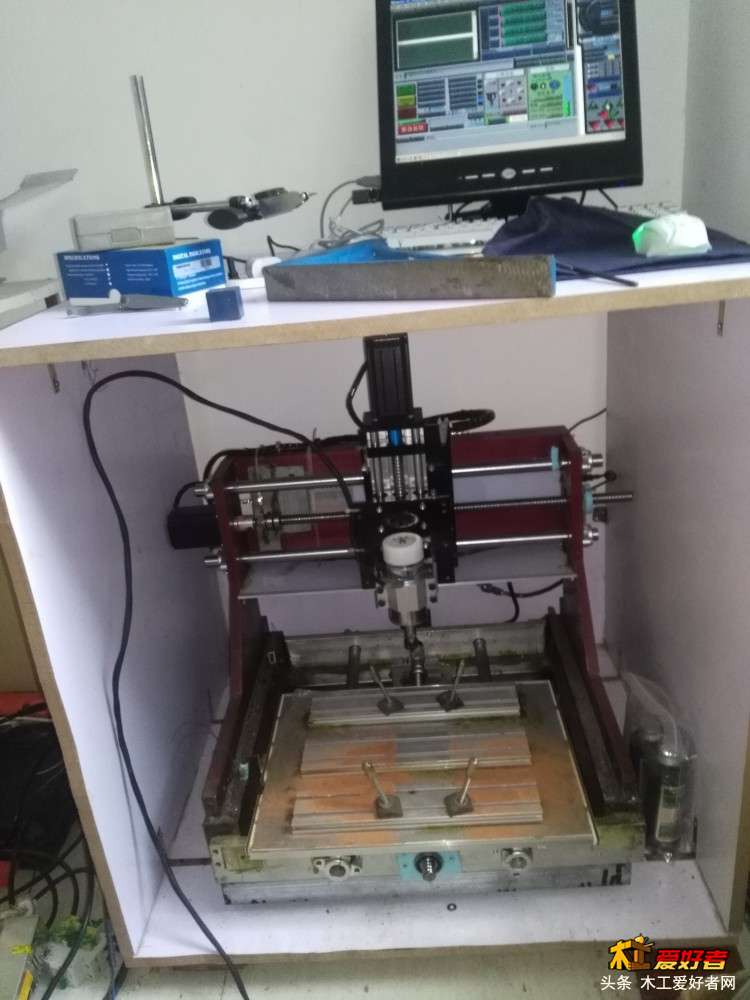

我的型材

mamamer · 发表于 2018-11-10 23:29:16

好贴，必须要顶

零件仓库 · 发表于 2018-11-12 11:35:15

支持楼主，技术不是一口能吃胖的。自己D的乐趣和能积累的经验技术，不是光百度能学到的。

hppgf · 发表于 2019-10-24 22:07:00

请问2.5米龙门横梁用80*160铝型材做可以吗？

钢钢 · 发表于 2019-10-24 23:10:36

回头看这帖，思绪良多。一路都是坑呀，机架不合理，精度就全是空，慢慢变形给我看。这次打算再攒过，部件、工具、材料一点研究、一点点买，各种坑。
我的结构总体还算合理，各大部件交叉影响较小，成功肯定是会成功，就是学费不知道要交多少。
