[辅具]给台锯推台增加指接榫和燕尾公榫功能

amituofo

滑槽  什么型号？多少钱

光头兄

amituofo 发表于 2018-10-21 21:10
滑槽  什么型号？多少钱

吴新家的，十几二十块一根

光头兄

amituofo 发表于 2018-10-21 21:10
$ L# D, {/ M# s3 N看了很久，总算看明

9 p1 A$ C, g0 }$ f就是用模板和一个限位的东西来控制锯切间距，这样说就不复杂哦
$ X( B2 j. m. ~% R7 }

灵灵漆

做的真细致，谢谢分享哈。老兄是借鉴的哪位油管大神啊？

光头兄

灵灵漆 发表于 2018-10-21 21:37
, F# N" n% t5 A8 D! H做的真细致，谢谢分享哈。老兄是借鉴的哪位油管大神啊？

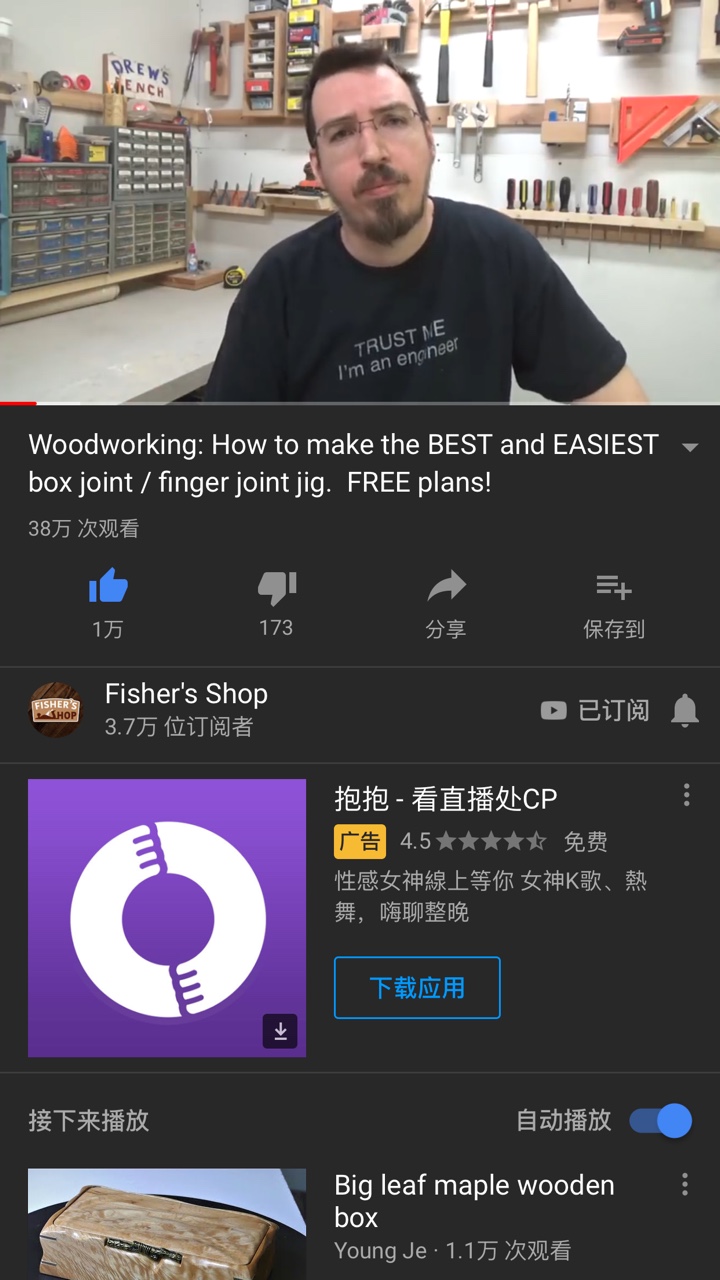

5 O% [3 ~' w2 v5 l- @谢夸奖哈，这个jig学的Fisher’s Shop的

来自苹果APP客户端

tjfish888

光头兄的辅具做的好呀！学习了。

来自安卓APP客户端

光头兄

tjfish888 发表于 2018-10-21 21:41
光头兄的辅具做的好呀！学习了。

谢谢夸奖，只是借用大神的设计，我列了一堆要做的柜子桌子，结果有时间净拿来搞这些辅件了不务正业之后又不务正业

胡滨

想不动锯片角度就在底板做角度，网上有燕尾推台，一根滑条可以分别放左右滑槽，分别对应2个角度。滑台一组靠山类似你这个斜的，另一组靠山垂直锯缝但下边底板带角度切母榫
/ t+ ]3 q+ J& \) D. v, ?: n

胡滨

https://m.baidu.com/sf?pd=video_page&atn=index&word=%E5%8F%B0%E9%94%AF%E7%87%95%E5%B0%BE%E6%A6%AB%E6%8E%A8%E5%8F%B0&title=%E6%95%99%E4%BD%A0%E4%BD%BF%E7%94%A8%E6%8E%A8%E5%8F%B0%E9%94%AF%E5%88%B6%E4%BD%9C%E7%87%95%E5%B0%BE%E6%A6%AB%E7%9A%84%E6%96%B9%E6%B3%95-%E7%94%9F%E6%B4%BB-%E9%AB%98%E6%B8%85%E6%AD%A3...&alr=1&openapi=1&resource_id=5052&frsrcid=1508&frsrcid=1508&cambrian_id=1584928185071026&baijiahao_id=0&sp=0&ext=%7B%22src%22%3A%22https%3A%5C%2F%5C%2Fvdse.bdstatic.com%5C%2Fd618328187307cc8279280c8dee885a2.mp4%3Fauthorization%3Dbce-auth-v1%252Ffb297a5cc0fb434c971b8fa103e8dd7b%252F2017-05-11T09%253A02%253A31Z%252F-1%252F%252F2c71604c8451b199f062bc2c6c76e9c462f000bcbe036af07878f76149eeb371%22%2C%22loc%22%3A%22http%3A%5C%2F%5C%2Fwww.iqiyi.com%5C%2Fw_19rvcpkwax.html%22%2C%22log_loc%22%3A%22http%3A%5C%2F%5C%2Fm.iqiyi.com%5C%2Fw_19rvcpkwax.html%22%2C%22duration%22%3A284%2C%22poster%22%3A%22http%253A%252F%252Ft10.baidu.com%252Fit%252Fu%253D3970313934%252C756850573%2526fm%253D171%2526app%253D20%2526f%253DJPEG%253Fw%253D480%2526h%253D270%2526s%253D5BAE82456862501B0CA43CF803001030%2526bpow%253D480%2526bpoh%253D270%22%2C%22source%22%3A%22%22%2C%22s%22%3A%224fc5a291ae508fd21bb2c993d2c599d2%22%2C%22isHttps%22%3A1%2C%22jsy%22%3A1%7D&top=%7B%22sfhs%22%3A1%2C%22_hold%22%3A2%7D&lid=10504998693231523670&ms=1&frorder=1

光头兄

你说的这个单滑条双靠山的燕尾推台我知道，切一刀后要移动工件到另一刀的位置，我是在想能不能有工件夹紧后只移动jig的方法，配合模板可以切等距，省的对锯路

来自苹果APP客户端

漫步者196

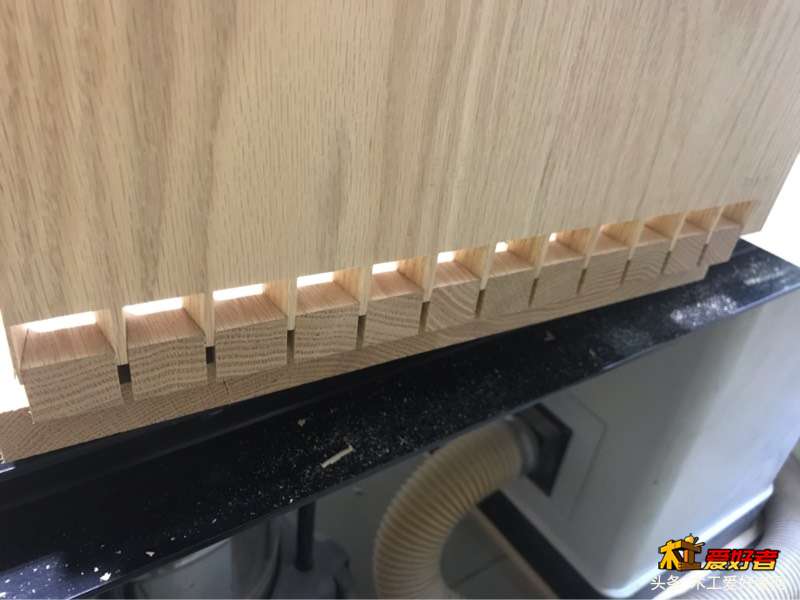

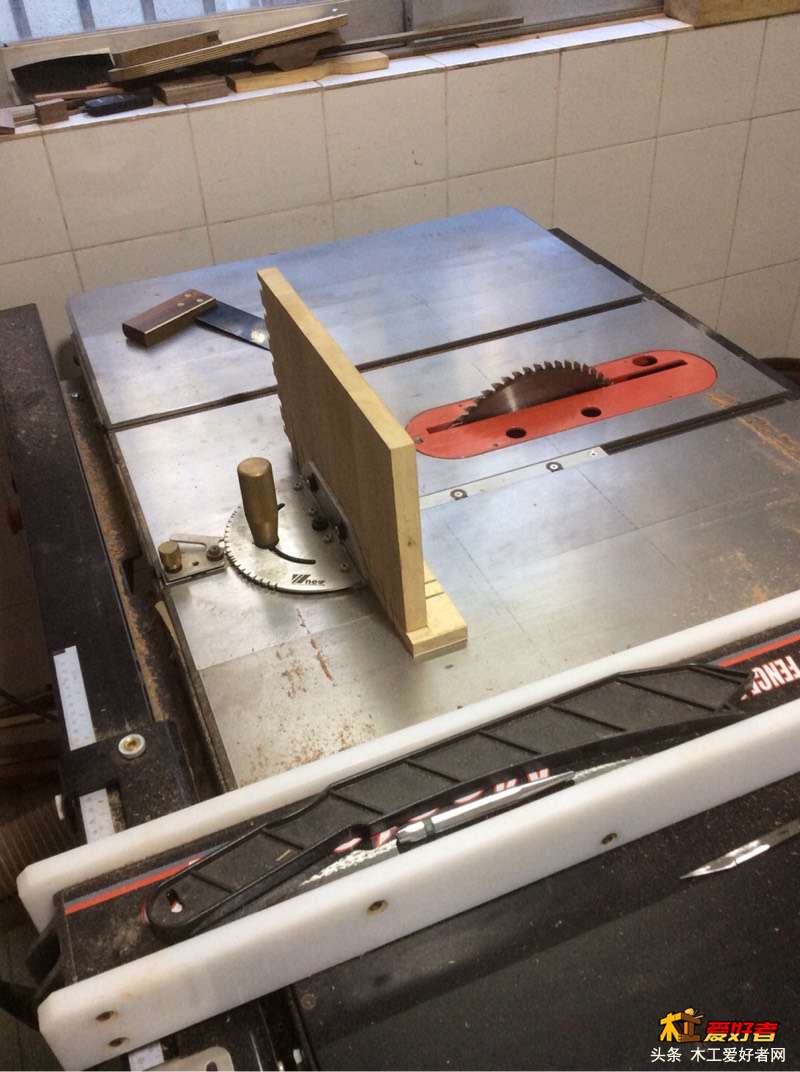

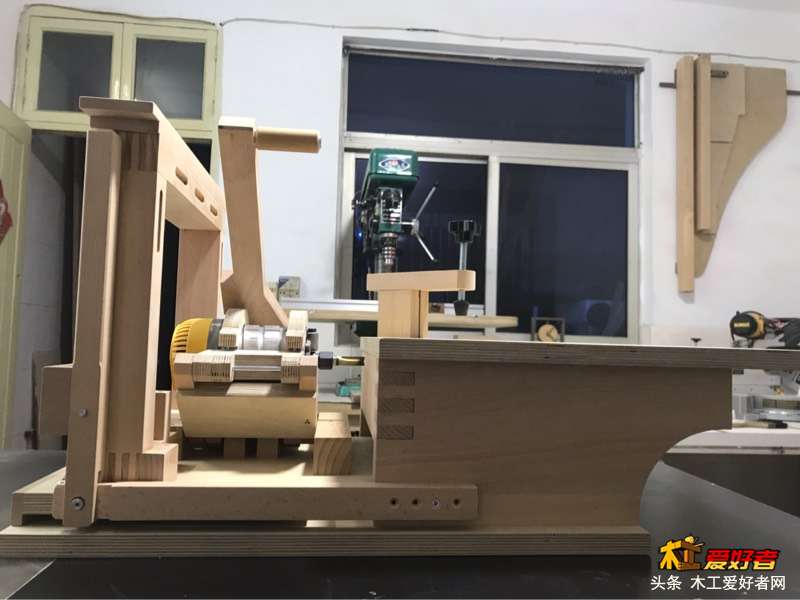

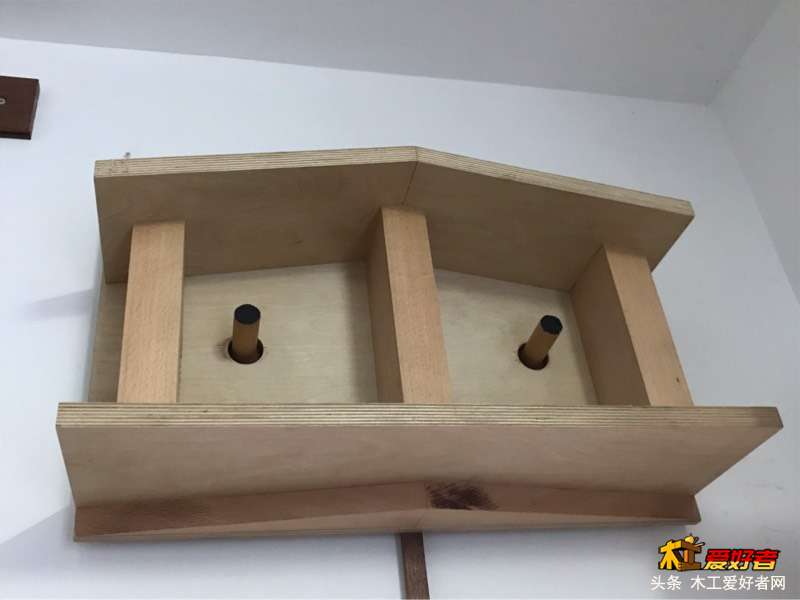

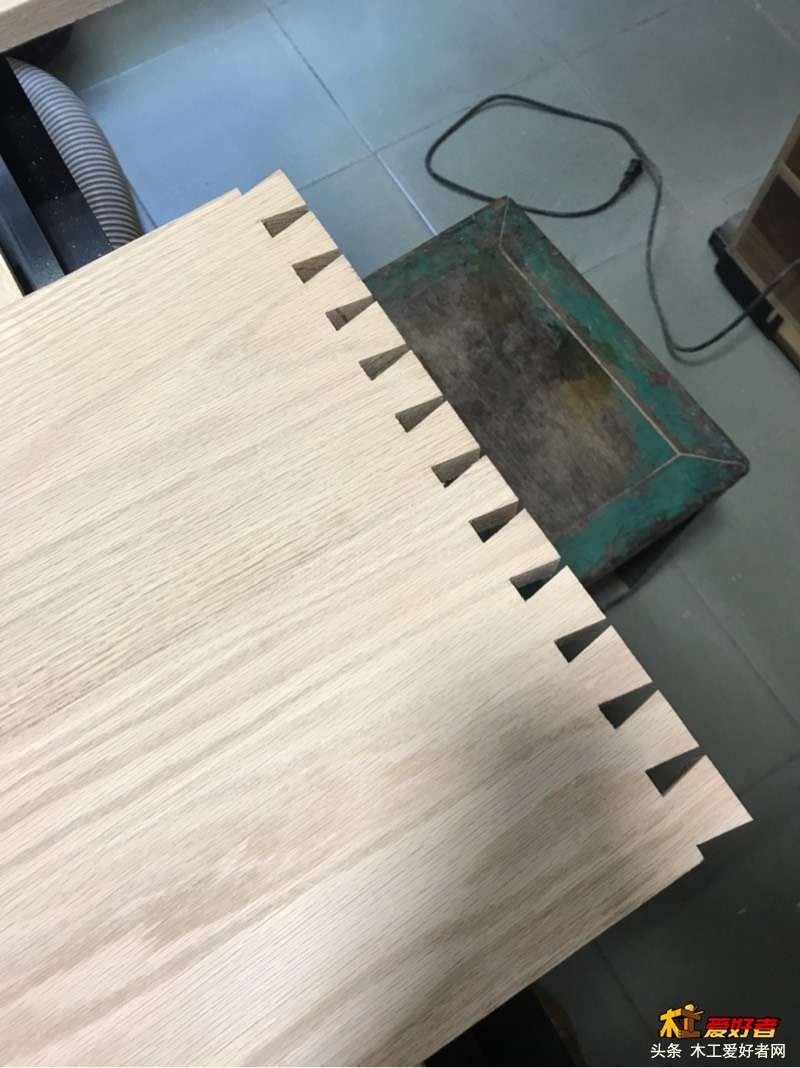

直榫的思路不错，值得肯定，用料和做工也很到位，个人有两点看法，纯属技术探讨：1.这样的用料完成可以做一套燕尾榫的公母搭配推台了，但是你同样的料才勉强完成了一半，成本太高，因为桦木多层板不便宜，至少为什么说勉强，这就说到下一条了。2.你这燕尾榫开出来想来只能做抽屉吧，只为斜板两端的螺丝限定的板的最大宽度，如果只是做抽屉，开个燕尾也就两三榫，同样要精准划线，纯手工费不到哪里去，而且你也只完成了一半，其实用台锯加辅助推台做燕尾榫有好几种方法，下图是我的辅具，我已用它们完成了几次开榫了，第一种是不需要调锯片的，还有就是不明白你说的“锯片角度调到89度”，我见过的台锯最多只需调到45度，一般燕尾榫最多也就14度，没见过能调到直角的锯片。最后一张图最简单，但也最实用，需要做两份这样的靠板，一个开母榫，一个开公榫
  a$ d, y1 l; V* I# I% l
; E1 M5 O+ _0 `# F" g
* f* T7 y- ]0 ?3 g, h% U" Z; J( v
5 Z4 F/ D9 r6 r0 f, I
! s: m# L* R( X9 }. o
+ R0 x/ |/ M  b5 ~0 V# }

光头兄

谢谢老兄建议，我这个是挂在现成推台上的，推台还有别的功能，单纯这个附件木料用不多，尺寸的问题现在两螺丝之间是35厘米，两木夹之间是25，模板是30，做盒子抽屉这样子就可以了，如果需要加工宽的，卸掉夹子，螺丝掉个头沉孔就可以，不过半路需要重新固定调整行程。

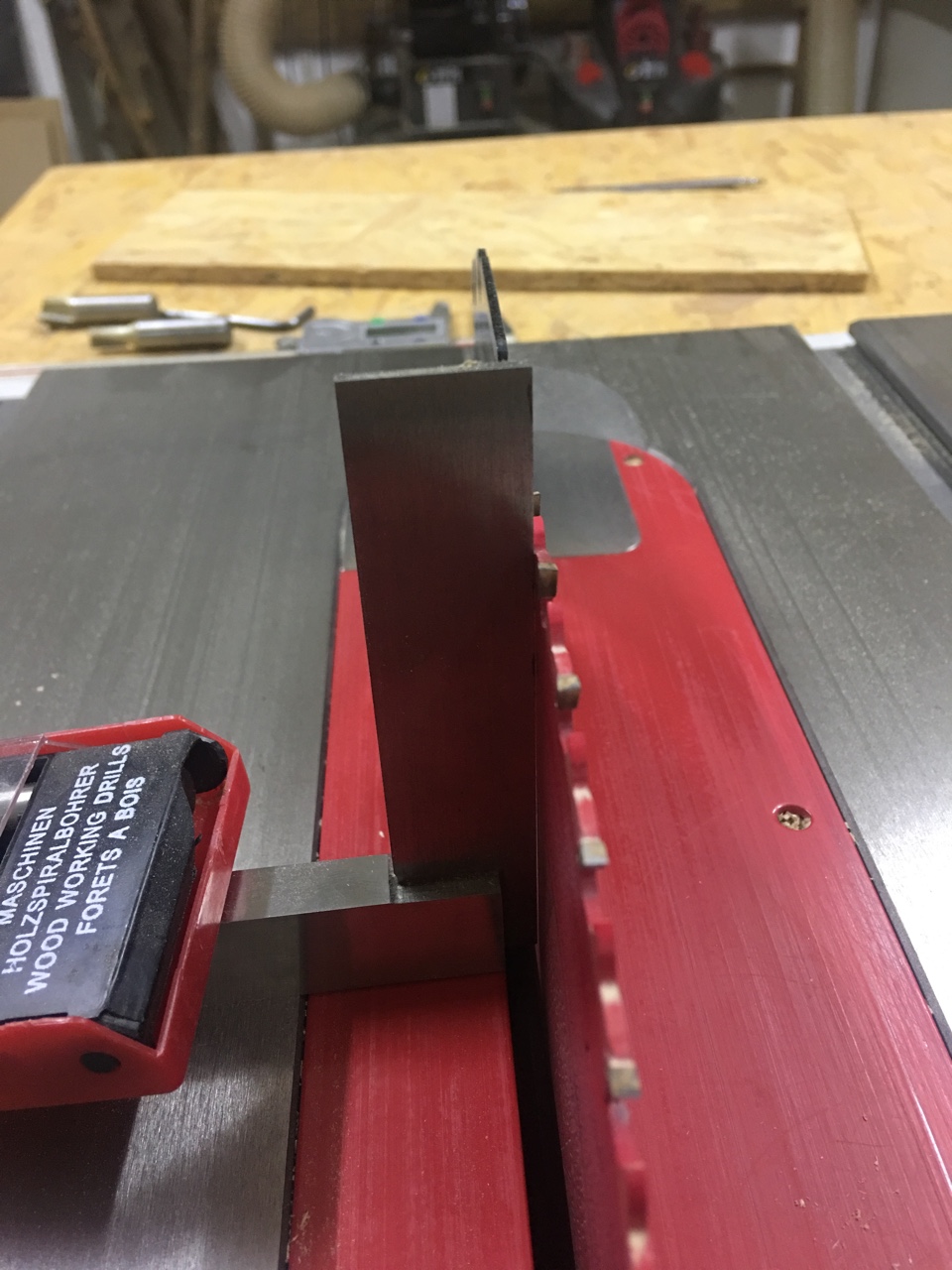

- ?) \; i: [& Z4 U; Q) m: `89.8度是说我锯片无法跟台面垂直，见下图，吃奶劲掰的
# y1 J7 h# a# ?8 ^" o( t: h母榫我想找个固定工件，靠模版调整行程的方法，不用每一刀都靠眼睛瞄，其实也就是纯折腾，享受烧脑的过程。

来自苹果APP客户端

众生之一

就这无意间秀出来的工具已经把你土豪的身份出卖了

来自安卓APP客户端

众生之一

都是魔鬼般的优秀

来自安卓APP客户端

家4834

专业啊！估计设计的时候废了不少脑细胞。
