团 桌面雕刻机

dhi

zuoazuo 发表于 2018-10-18 00:47
! O4 P8 L; b# H. s8 [不是吧，全铝合金，连燕尾都是铝合金互掐，那得要不停加油才能用吧

遇到卡刀的话有可能燕尾直接拉断。

来自苹果APP客户端

往事随风去吧

新颖独特有创意，学习型雕刻机。

゛梦_突然间碎了

主轴是多少转的，这是我比较关心的问题
、

lzj5182

゛梦_突然间碎了 发表于 2018-10-18 09:02
2 S0 V5 _6 f  Y: w4 T; u3 B主轴是多少转的，这是我比较关心的问题
、

主轴4500转
9 j/ Z8 T' I! O; u/ U7 {

゛梦_突然间碎了

lzj5182 发表于 2018-10-18 09:43
" x8 W+ N1 w, W$ g# J5 g主轴4500转

那么低的转速，也就搞个电路板了。

WWL1215

这个好玩了，T8丝杆+铝燕尾。

sunforce400

看着有点瓤, 燕尾槽可能是设计的一个亮点,但是.....

wszdan2005

还是有点粗啊！

冷月照清秋

感觉坛友们都被电主轴滚珠丝杆线轨吊高胃口了啊！
   其实楼主的无动力主轴燕尾槽梯形丝杆这种结构非常适合铣小型的铜铝件，他的燕尾导轨面接触抗震性很好，主轴无动力首先抗造，无刷电机噪音也会小很多而且能调速最高4500转速也很合适。加上梯形丝杆整机造价不能高。
4 B8 ]0 i. m4 J3 B8 W8 y, X   当然对于雕木牌来说，主轴转速低很多，雕木最好一万转以上精细程度才能更好。燕尾槽肯定不能铝磨铝，调整间隙的塞铜肯定有，楼上有说导轨贴塑，这对机器的耐磨抗震都有好的效果，要是有加装油管和注油箱随时润滑那就更完美了。在一个F值由于燕尾导轨和梯形丝杆，速度肯定不能快，估计不超过F1000，但刻木牌三维浮雕的F值也就几十几百这机器的速度也够用了。记得很多坛友看到新机器首先问的是能不能雕铜铝等软金属。这台机器我觉得首先能铣铜铝，其次也能干木料！

dhi

冷月照清秋 发表于 2018-10-18 22:12
感觉坛友们都被电主轴滚珠丝杆线轨吊高胃口了啊！
   其实楼主的无动力主轴燕尾槽梯形丝杆这种结构非常适合铣小型的铜铝件，他的燕尾导轨面接触抗震性很好，主轴无动力首先抗造，无刷电机噪音也会小很多而且能调速最高4500转速也很合适。加上梯形丝杆整机造价不能高。
; W: I" C$ {' T8 p   当然对于雕木牌来说，主轴转速低很多，雕木最好一万转以上精细程度才能更好。燕尾槽肯定不能铝磨铝，调整间隙的塞铜肯定有，楼上有说导轨贴塑，这对机器的耐磨抗震都有好的效果，要是有加装油管和注油箱随时润滑那就更完美了。在一个F值由于燕尾导轨和梯形丝杆，速度肯定不能快，估计不超过F1000，但刻木牌三维浮雕的F值也就几十几百这机器的速度也够用了。记得很多坛友看到新机器首先问的是能不能雕铜铝等软金属。这台机器我觉得首先能铣铜铝，其次也能干木料！

* X9 j6 ]$ A) \5 F5 r  A+ H* }从图4和图8的Z轴来看真的是铝磨铝的，燕尾没有垫片，间隙调整应该是通过后面的压块螺丝调的。

来自苹果APP客户端

lzj5182

冷月照清秋 发表于 2018-10-18 22:12
感觉坛友们都被电主轴滚珠丝杆线轨吊高胃口了啊！
   其实楼主的无动力主轴燕尾槽梯形丝杆这种结构非常适 ...

* S6 T/ f+ u  C' }8 c# m/ X      燕尾肯定不能铝磨铝，之间是有贴层的，有铜和不锈钢的，厚度0.1到0.3之间，不锈钢的摩擦阻力更小一些，在滑块端面安装硅胶刮条，主轴电机可以根据不同的使用更换，个人更倾向使用低速无刷电机，噪音很小，适合家庭使用，而且干软金属一般也就1000多转，太快沾刀，刀具磨损也严重，需要干木料的可以更换高速电机。调整镶条使用尼龙的锥度100：1，通过2条螺丝调整滑块间隙。      还有其他坛友的一些问题，精度问题，在没有滚珠丝杆与线轨的时候机床设备就没有精度吗，而且现在一些高精度的仪器设备还是使用燕尾结构的居多，结构简单耐用重要的是如何调整与使用维护，滚珠丝杆与线轨的配合间隙自己可以调整吗，调整的代价是什么，购买高精度的代价又是什么，作为个人家庭使用有必要吗，如果钱多
) n. U2 `7 i: i- j" b
8 j$ E9 d. I& F- d0 N/ S7 C

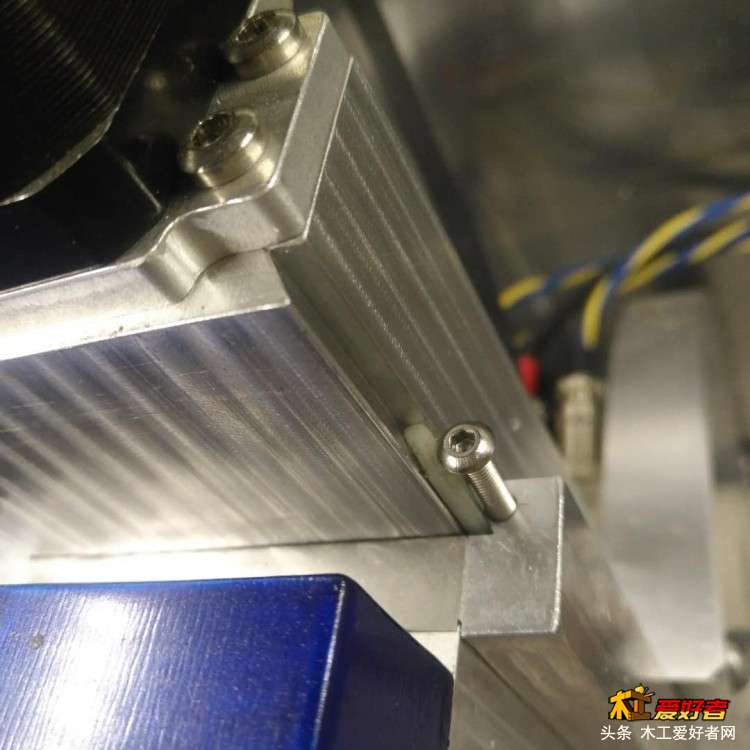

$ t! a& e' Y3 @7 j7 I, f贴0.1毫米不锈钢

$ b# X& n1 t. z* E" ^; z

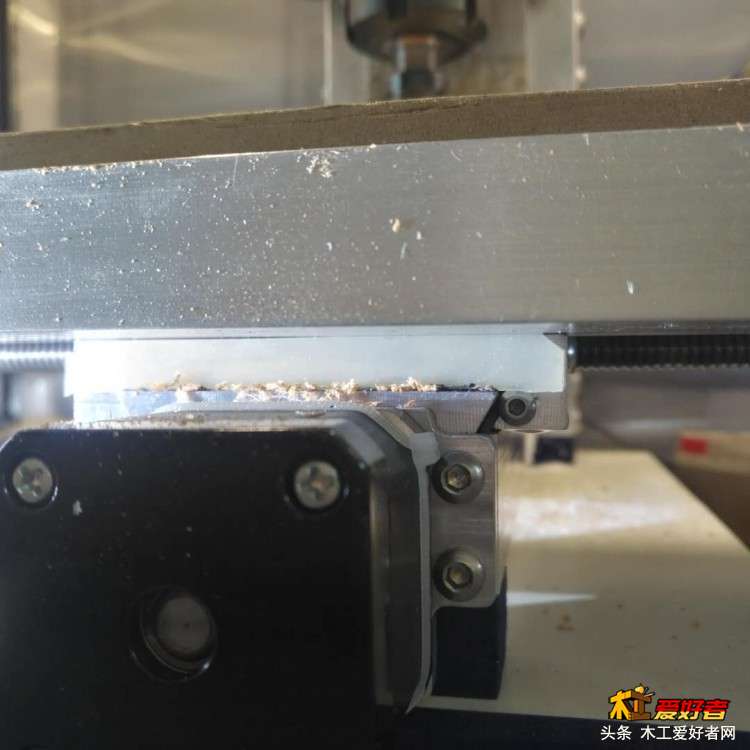

; v: b2 G9 w) o% r, h& I端面安装硅胶刮刀

惯导

现在真是百花齐放的年代！
