如何给雕刻机加个报警灯

巧木斋

8楼的方法可以，只是每次限位开关都得调整位置或者高度。你自己的办法其实更可行，在X轴上加一个物理开关，外接报警器，回程定位好就可以了（唯一缺点是会和X轴的限位开关有冲突，当然，如果你平时的雕刻范围幅面不大，这可以忽略）

nini21800

在控制主轴启动停止的信号线上接一根线出来加上一个三极管继电器（接上继电器要的电源），再接上灯就可以了。

lingxing

买个摄像头，装在屋里，随时随地可以看机器运行情况

8090

狗狗吉祥 发表于 2018-10-16 08:04
8楼的操作性最强。

吉祥老师，变频器本身就有继电器接口，接个继电器在变频器设定好，主轴停止工作继电器就吸合通电，接蜂鸣器或指示灯都是很简单的事，这个比每次改刀路要来得简单吧。
. D$ Y1 C' f0 A( r

8090

所谓的人生、/ 发表于 2018-10-16 01:34
具体接哪里可以仔细说一下吗？

! _4 _, D0 g. Q6 R. h+ U( y1 y仔细看看变频器的说明书，变频器本身就有继电器接口，接个继电器在变频器并设定好，主轴停止工作继电器就吸合通电，接蜂鸣器或指示灯都是很简单的事，这个比每次改刀路要来得简单吧。控制卡上也可以动手，控制卡一般都带切削液、冷却液开关接口，只是每次刀路里都要添加相关命令才行，我的主轴冷却水泵就是和主轴联动的，主轴启停水泵也跟着动作。

永远的学徒工

一个摄像头完活。啥工作情况都看得到的

所谓的人生、/

8090 发表于 2018-10-16 13:00
仔细看看变频器的说明书，变频器本身就有继电器接口，接个继电器在变频器并设定好，主轴停止工作继电器就 ...

. D3 A+ X9 _% M& n+ T0 J4 g7 u盗版维宏卡没有切削液、冷却液开关接口吧？
4 `! Z( K( j7 M. _0 y. K2 z

所谓的人生、/

永远的学徒工 发表于 2018-10-16 15:22
一个摄像头完活。啥工作情况都看得到的

投资太大
+ Z; ]9 j6 F$ {3 S

巧木斋

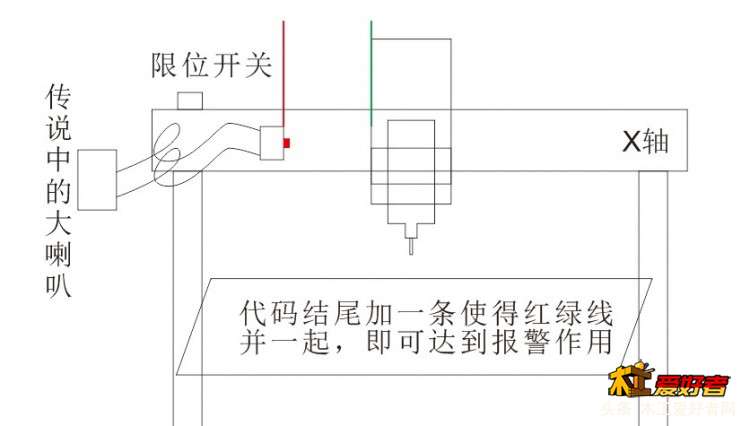

如图达到预期

8090

所谓的人生、/ 发表于 2018-10-17 00:41
盗版维宏卡没有切削液、冷却液开关接口吧？

没用过维宏卡也就没啥建议了，最靠谱的还是变频器接继电器带动提醒装置工作，仔细看下说明书就好。

所谓的人生、/

巧木斋 发表于 2018-10-17 10:10
如图达到预期

O(∩_∩)O哈哈~，其实不用画出来，说一下就明白了，很简单
/ G3 F5 I( C& `

xc0121

最好的报警方式是主轴的启动与停止来控制灯的开关，其实很简单，在维宏接卡的主轴控制2条线接一个5v的继电器，继电器接220v的电源再连接灯泡。和控制水泵的道理一样。
