韩国人做的木工机器，功能很强大

xzboyou · 发表于 2020-8-26 01:39:32

jw18487153 发表于 2018-10-10 20:34
) L0 A0 Y6 y3 Q+ j% a1 Y/ l家具管他什么工具做出来的，结果呢？所谓一天到晚标榜传统手工怎么好的人打脸吧！这个精度你们有几个人轻轻松松的做出来。

哈哈！

xzboyou · 发表于 2020-8-26 01:40:27

imena 发表于 2018-10-22 14:34
7 S3 g% Y* I) F4 u要仿仿两个吧，带我一个好不？相当感兴趣！
+ O( |' i d6 o* u k+ e# i1、他的Z轴是通过操作固定在右侧的屏幕实现：起刀归位/下刀深度。而其X轴和Y轴，看上去都是手在推着电机作水平/垂直移动，仔细观察发现：他在对标尺的时候推动电机时是慢速移动，一旦对准后（即电机只作水平或垂直单个方向移动时），手推动电机移动的速度很快。假如X轴（位于操作者一侧）有步进电机牵引的话，据我以前操作广告雕刻机的经验，电机的移动速度是由程序控制的（即在开始雕刻前就要设定）。
# i2 h2 k0 D ]+ L2、从制作的流畅性来看，Y轴（龙门架上）也没有步进电机，电钻在龙门架上运行顺滑，同时又没有产生影响Y轴精度的“震颤”，因此我猜测：Y轴上是不是什么特别的设计？是不是也像X轴上有一个快速锁止和解锁的“扳手”？& r; P! }$ m1 Z# E" h7 T9 ?
3、实际上此设备三轴均为手动控制，相当于雕刻机摆脱电脑，直接用控制手柄控制。它的优势当然在于个性化定制、以及对于木材的立体加工，结构也更简单，操作更直观。而雕刻机几乎事事离不开制作矢量文件->导入机器。- ^# C( ~7 T8 S5 p6 h" c
4、如果Z轴的操作面板集成到电钻头这边就好了，这样可以集中注意力。

xzboyou · 发表于 2020-8-26 01:42:19

隔壁春生发表于 2019-03-27 15:15
1 U( i0 o, ~( H+ h4 R3 I你怎么看的？X轴有丝杠，Y轴没有。

y轴不能有！是为了木料好夹持！

xzboyou · 发表于 2020-8-26 01:45:42

xzboyou 发表于 2020-08-26 01:39" r: ~4 }2 r, a H8 S
哈哈！

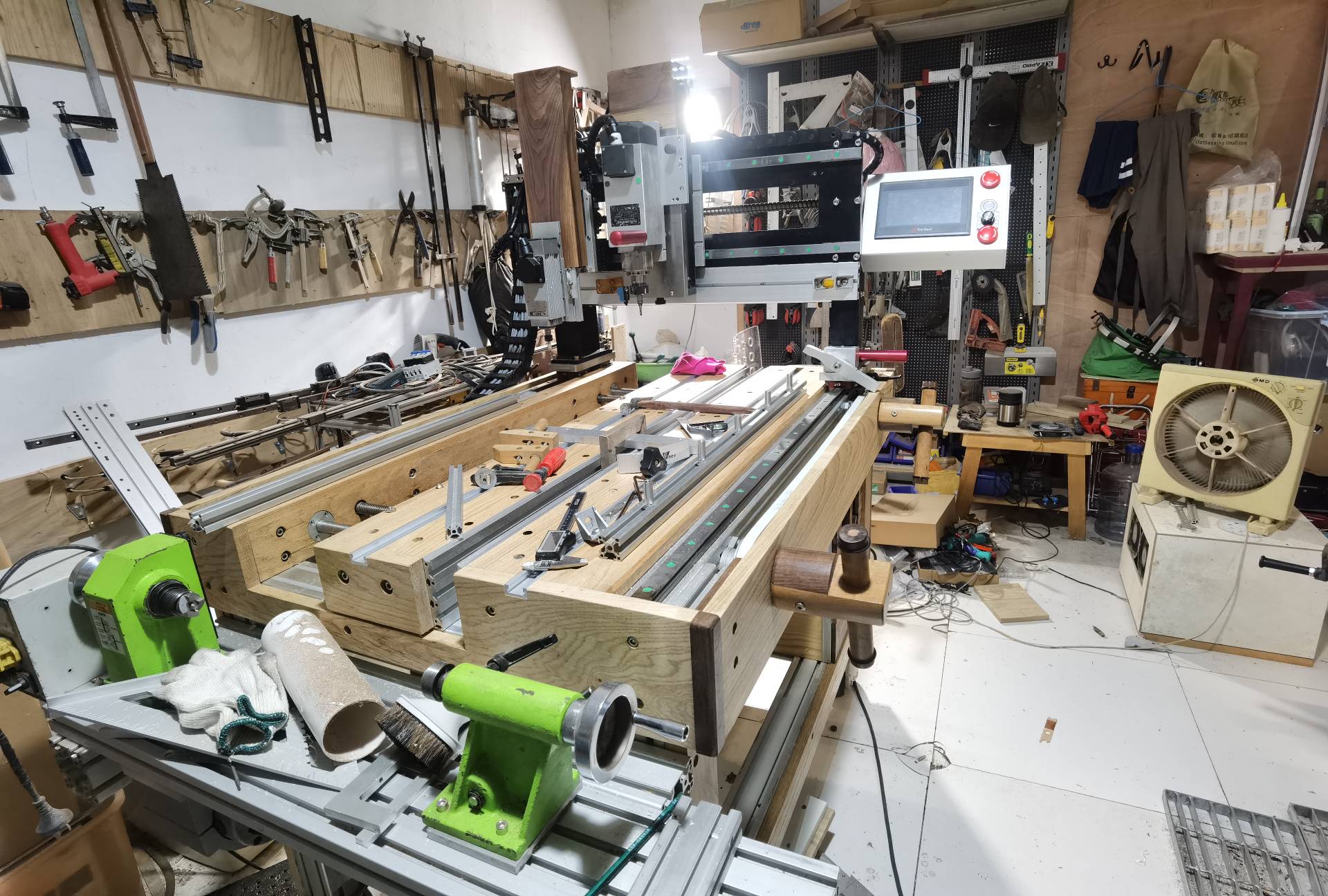

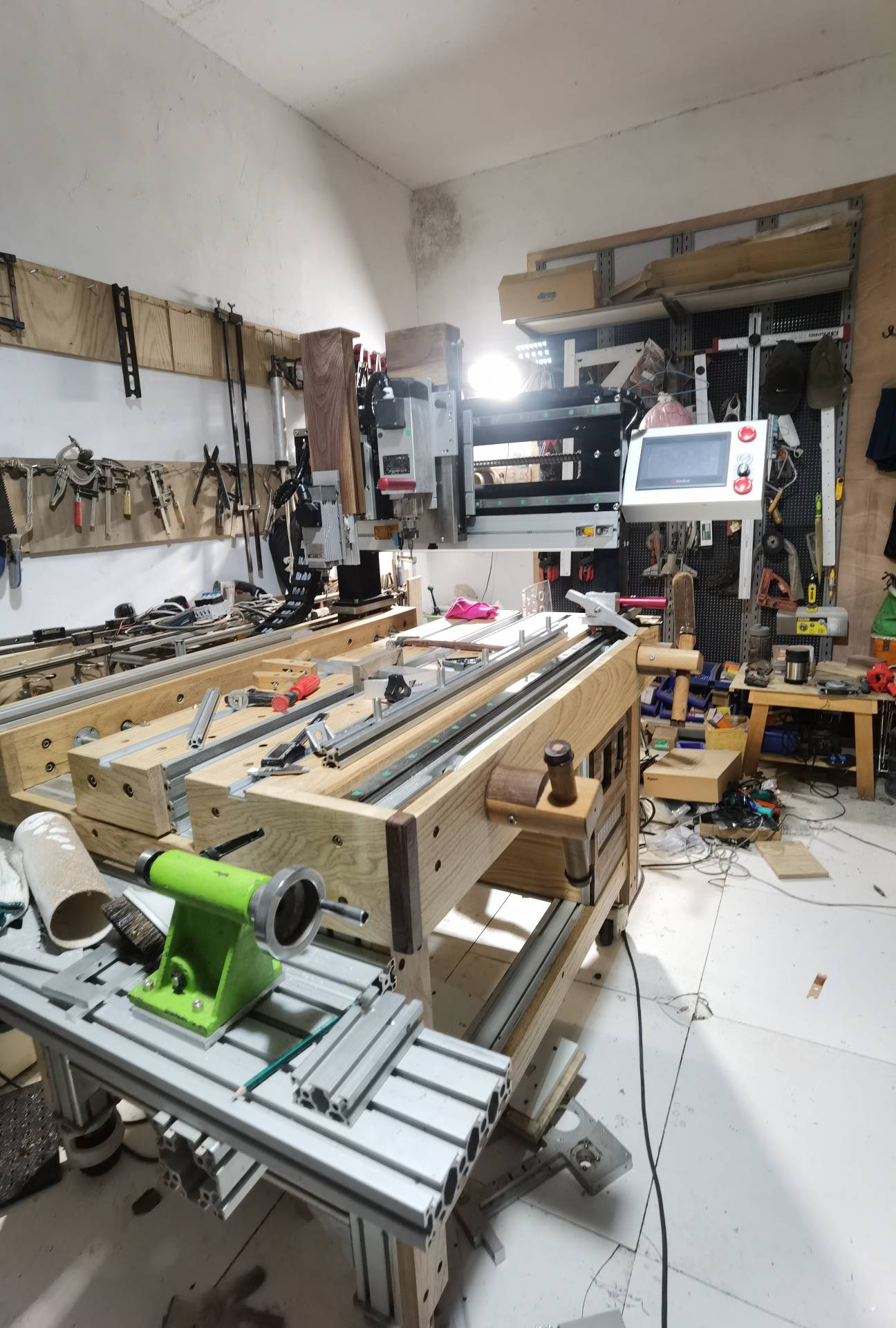

我装了两个机头！一个主轴可以调整角度360度！最大好处是下刀精准！

xzboyou · 发表于 2020-8-26 01:54:00

其实这款机器很多机构视频可能看不太清楚！方轨刹车必须的！

xzboyou · 发表于 2020-8-26 01:55:09

这台设备在韩国售价14万人民币！

xzboyou · 发表于 2020-8-26 03:31:46

imena 发表于 2018-10-22 14:34
3 m1 F1 |6 |) D要仿仿两个吧，带我一个好不？相当感兴趣！8 @1 d$ s& z! I4 v" K) j2 }8 W
1、他的Z轴是通过操作固定在右侧的屏幕实现：起刀归位/下刀深度。而其X轴和Y轴，看上去都是手在推着电机作水平/垂直移动，仔细观察发现：他在对标尺的时候推动电机时是慢速移动，一旦对准后（即电机只作水平或垂直单个方向移动时），手推动电机移动的速度很快。假如X轴（位于操作者一侧）有步进电机牵引的话，据我以前操作广告雕刻机的经验，电机的移动速度是由程序控制的（即在开始雕刻前就要设定）。
+ J w0 k z& H1 n2、从制作的流畅性来看，Y轴（龙门架上）也没有步进电机，电钻在龙门架上运行顺滑，同时又没有产生影响Y轴精度的“震颤”，因此我猜测：Y轴上是不是什么特别的设计？是不是也像X轴上有一个快速锁止和解锁的“扳手”？
2 g' y! Z# B, }3、实际上此设备三轴均为手动控制，相当于雕刻机摆脱电脑，直接用控制手柄控制。它的优势当然在于个性化定制、以及对于木材的立体加工，结构也更简单，操作更直观。而雕刻机几乎事事离不开制作矢量文件->导入机器。. Y0 }2 {) C+ ~
4、如果Z轴的操作面板集成到电钻头这边就好了，这样可以集中注意力。

x轴和y轴都有锁紧装置的！这样才能起到台钻功能！

xzboyou · 发表于 2020-8-26 03:36:28

隔壁春生发表于 2019-03-27 15:151 w& c$ @4 g* K& \; R% u
你怎么看的？X轴有丝杠，Y轴没有。

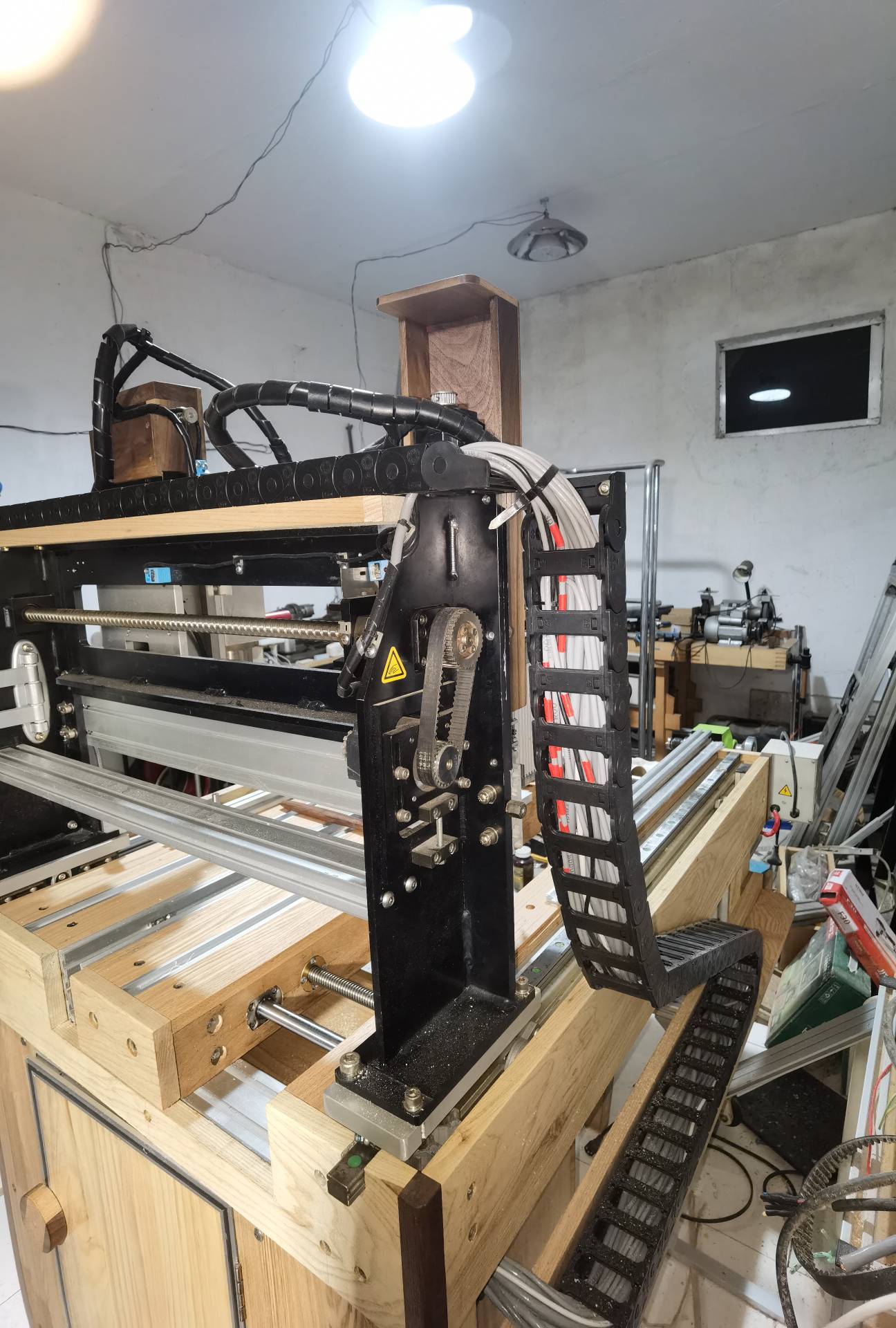

x丝杠是控制电圆锯的

xzboyou · 发表于 2020-8-26 03:39:51

台钳夹装置是最实用的！可以拓展很多功能！

xzboyou · 发表于 2020-8-26 03:42:07

台钳夹要求强度也比较高！同步也要做好！正反牙丝杠！

xzboyou · 发表于 2020-8-26 03:43:45

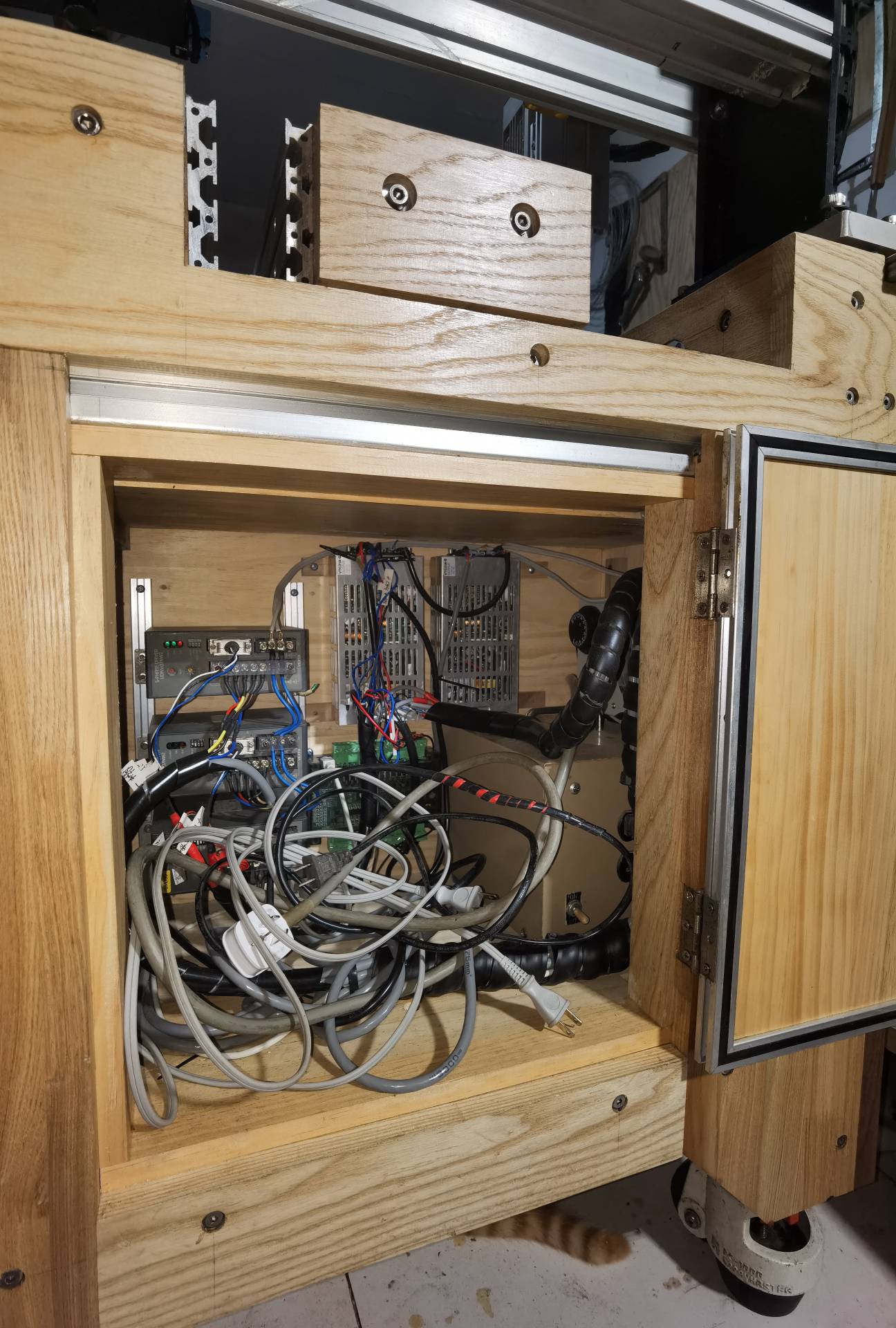

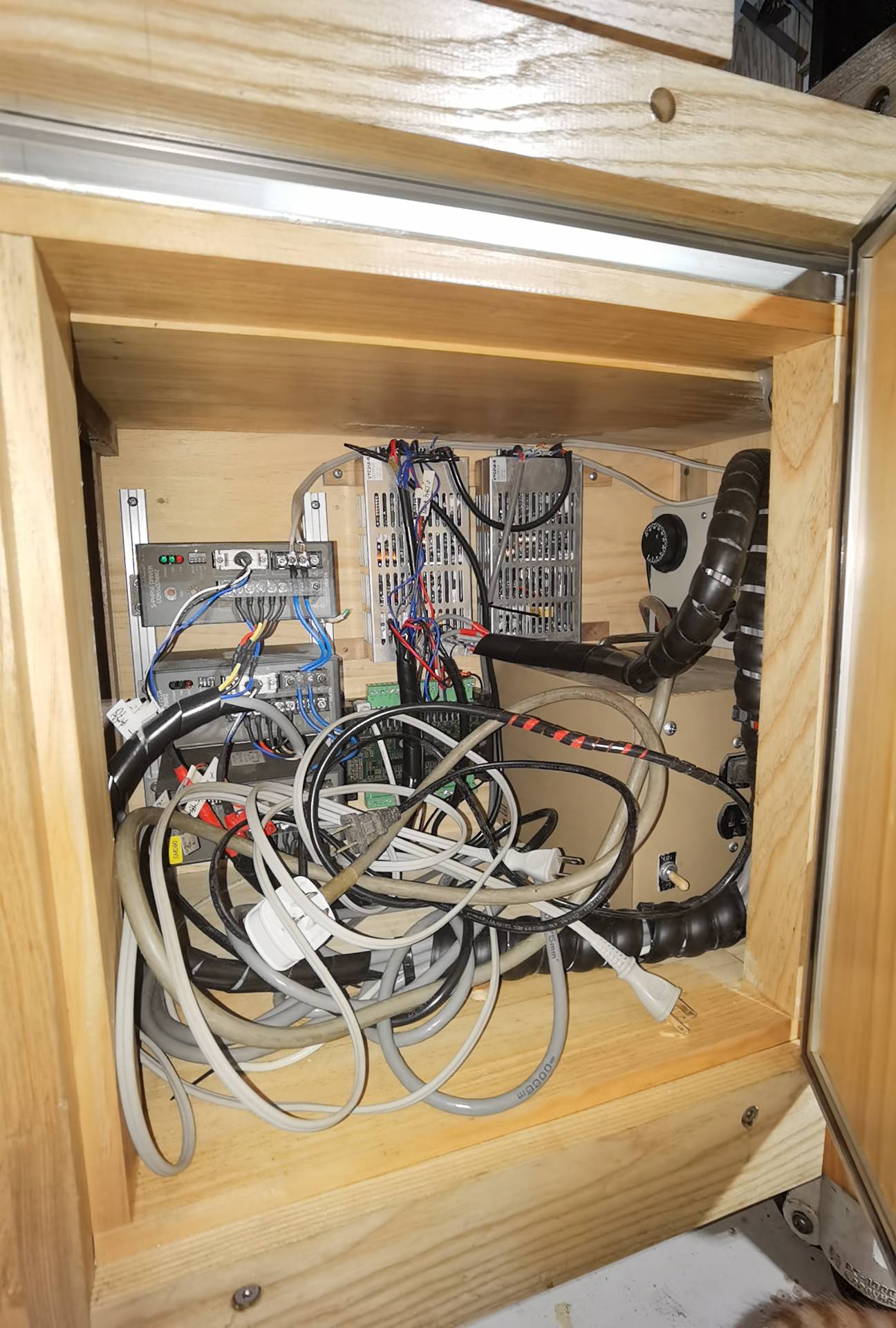

驱动线路也是很多的！

jw18487153 · 发表于 2020-8-26 14:38:17

全手动的，没有丝杆，最贵的是光栅尺。

xzboyou · 发表于 2020-8-26 15:48:03

jw18487153 发表于 2020-08-26 14:38( P0 z- T* U0 b$ N# i0 u
全手动的，没有丝杆，最贵的是光栅尺。

不全是手动的！

flseay · 发表于 2020-8-26 17:02:57

@xzboyou 做的真好

xzboyou · 发表于 2020-8-26 20:07:59

flseay 发表于 2020-08-26 17:02/ Q6 N' d/ W* h, Q
@xzboyou 做的真好

大半年时间啊！哈哈！很实用！
