修边机开榫辅助工具

小刘666 · 发表于 2018-10-2 00:33:54

为了方便使用修边机开榫，我翻阅论坛，绞尽脑汁，做了一个修边机用开榫附件，方便实用，分享给大家

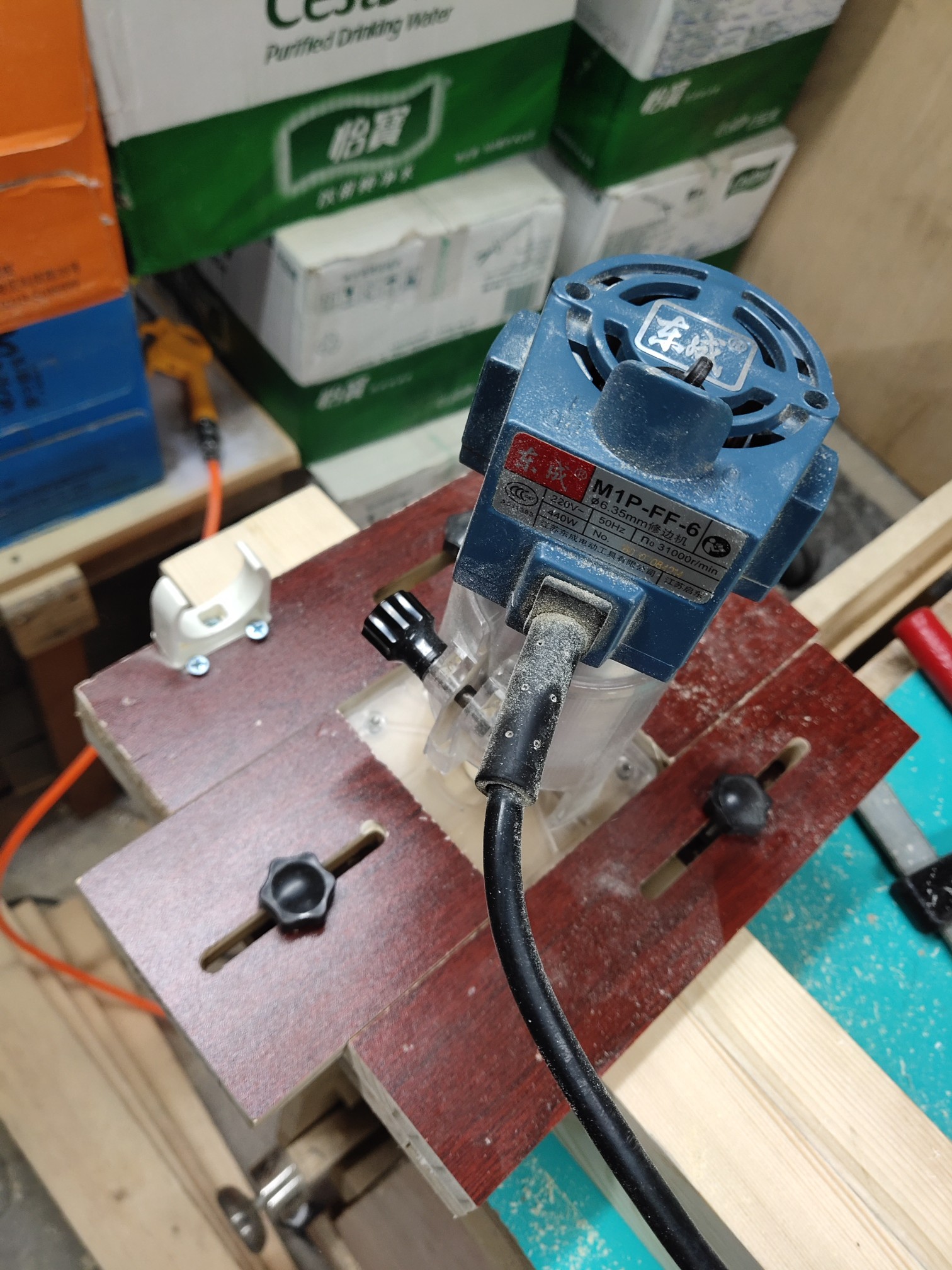

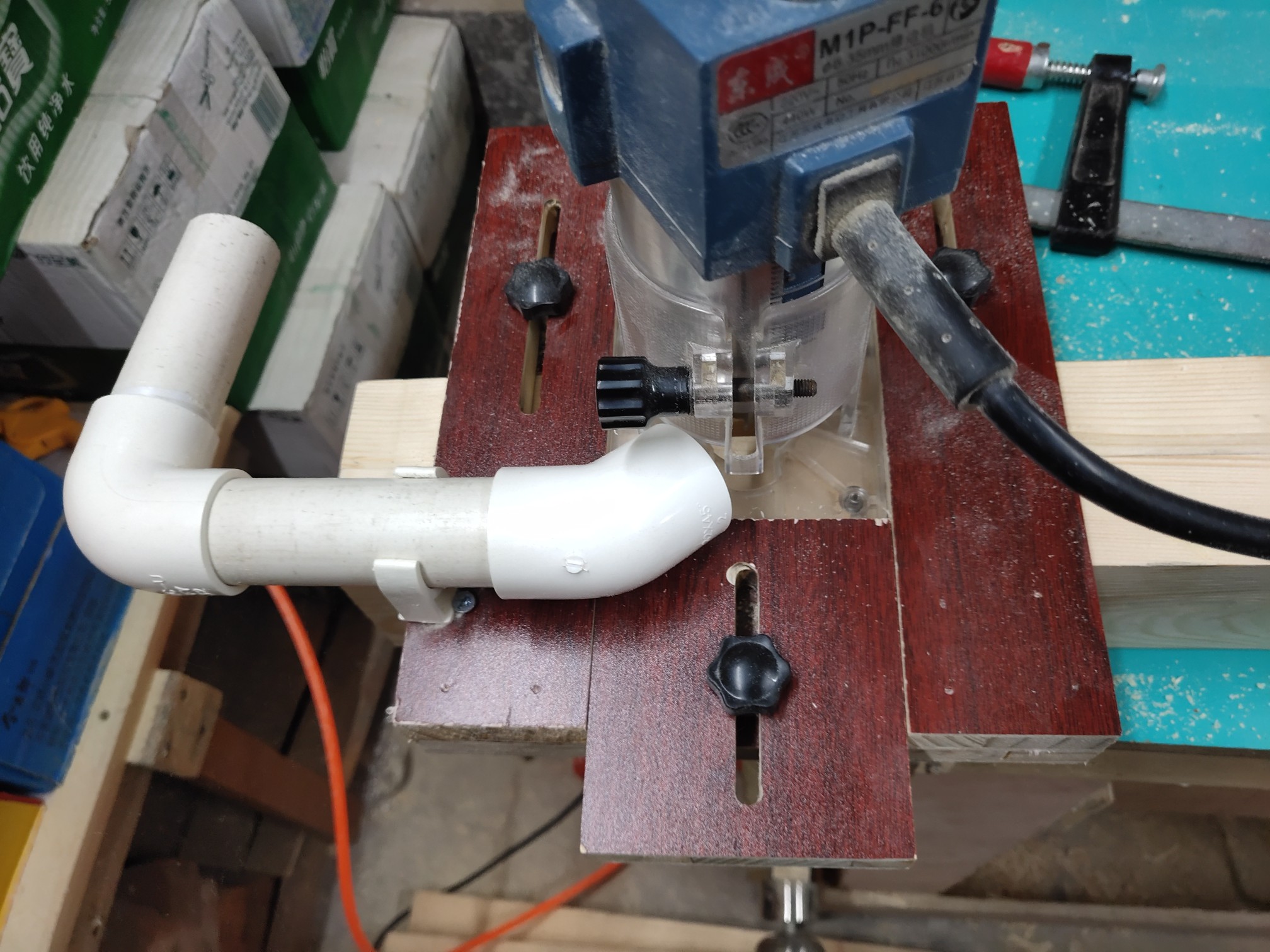

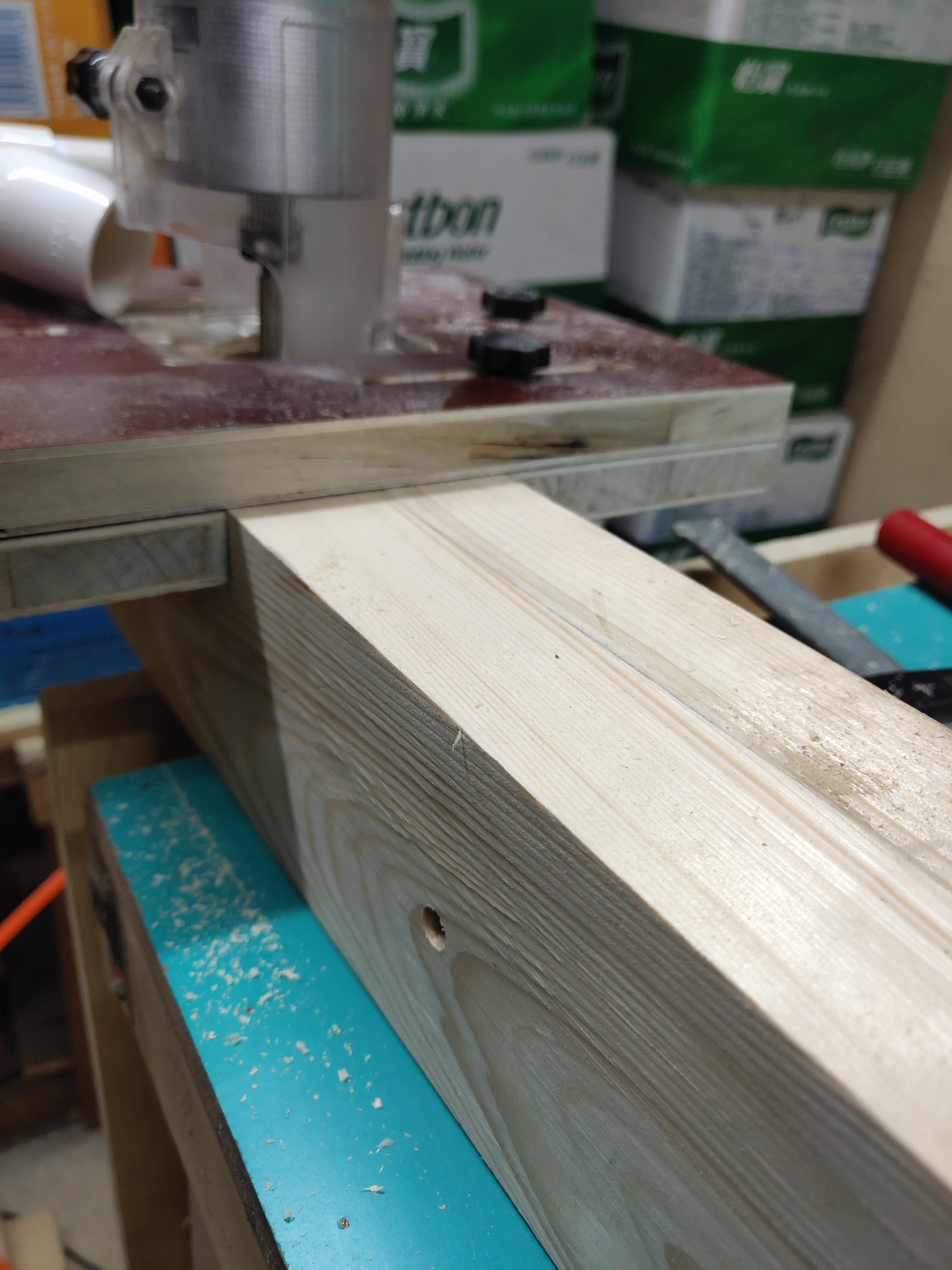

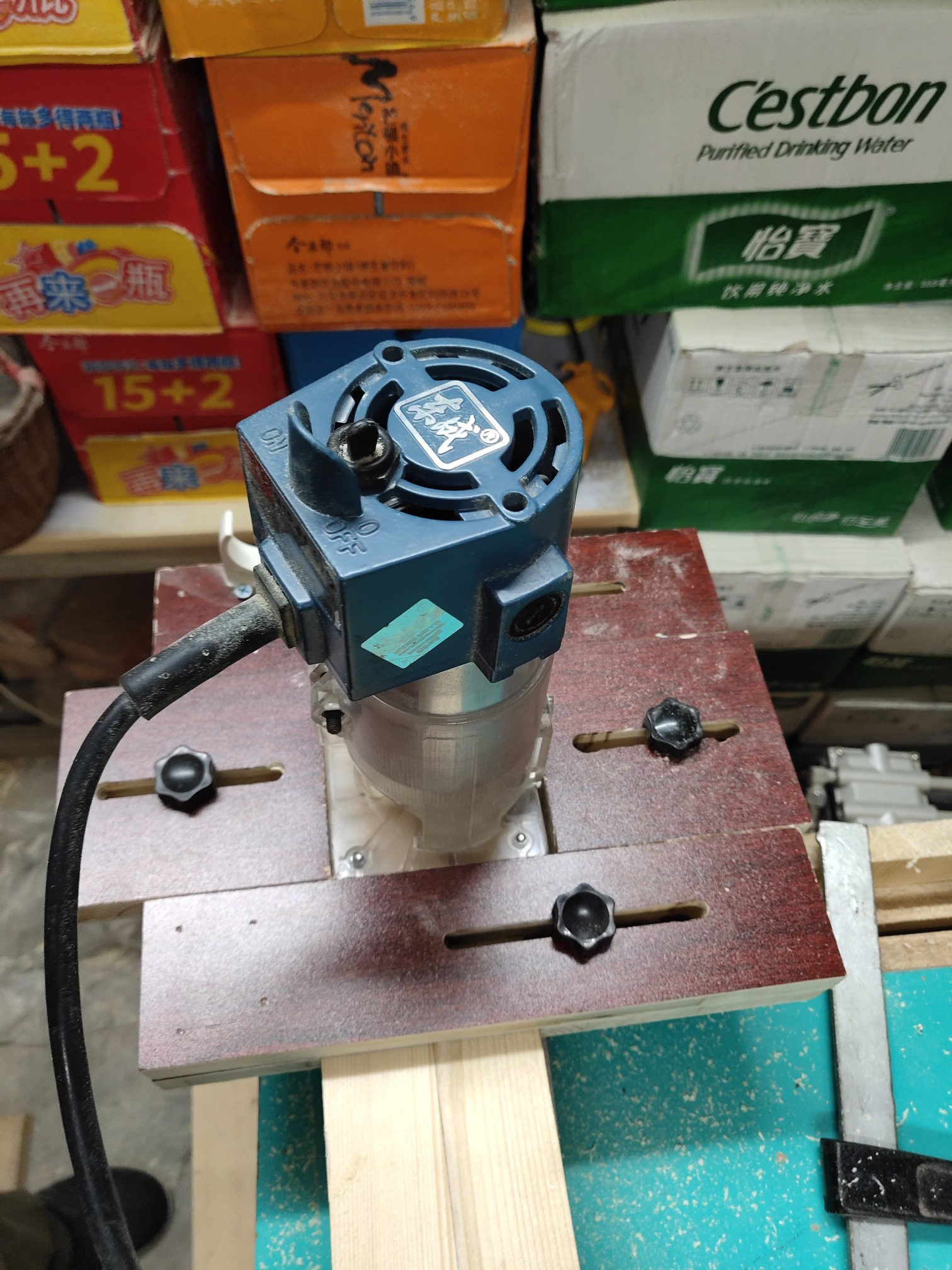

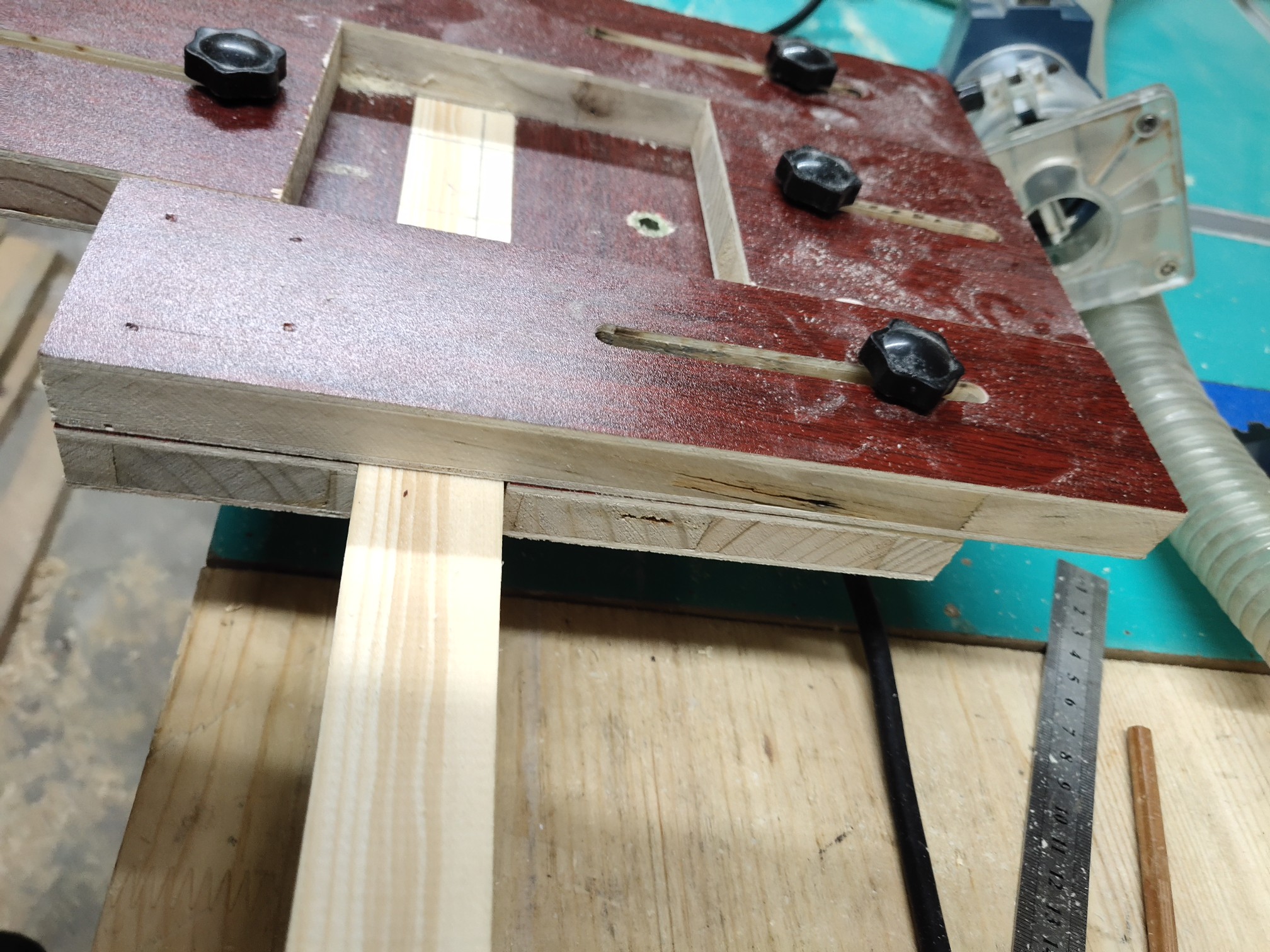

简单来说就是下部分两块木板夹紧木方，其中一块可以移动位置，可以适应大小不同木方，上边两块木板用来夹住修边机，做成活动的可以方便修边机调整位置，保证能在木方任意位置开榫，使用时先将模板卡在木方上，放上修边机调整好修边机位置，然后推着修边机来回移动就行了

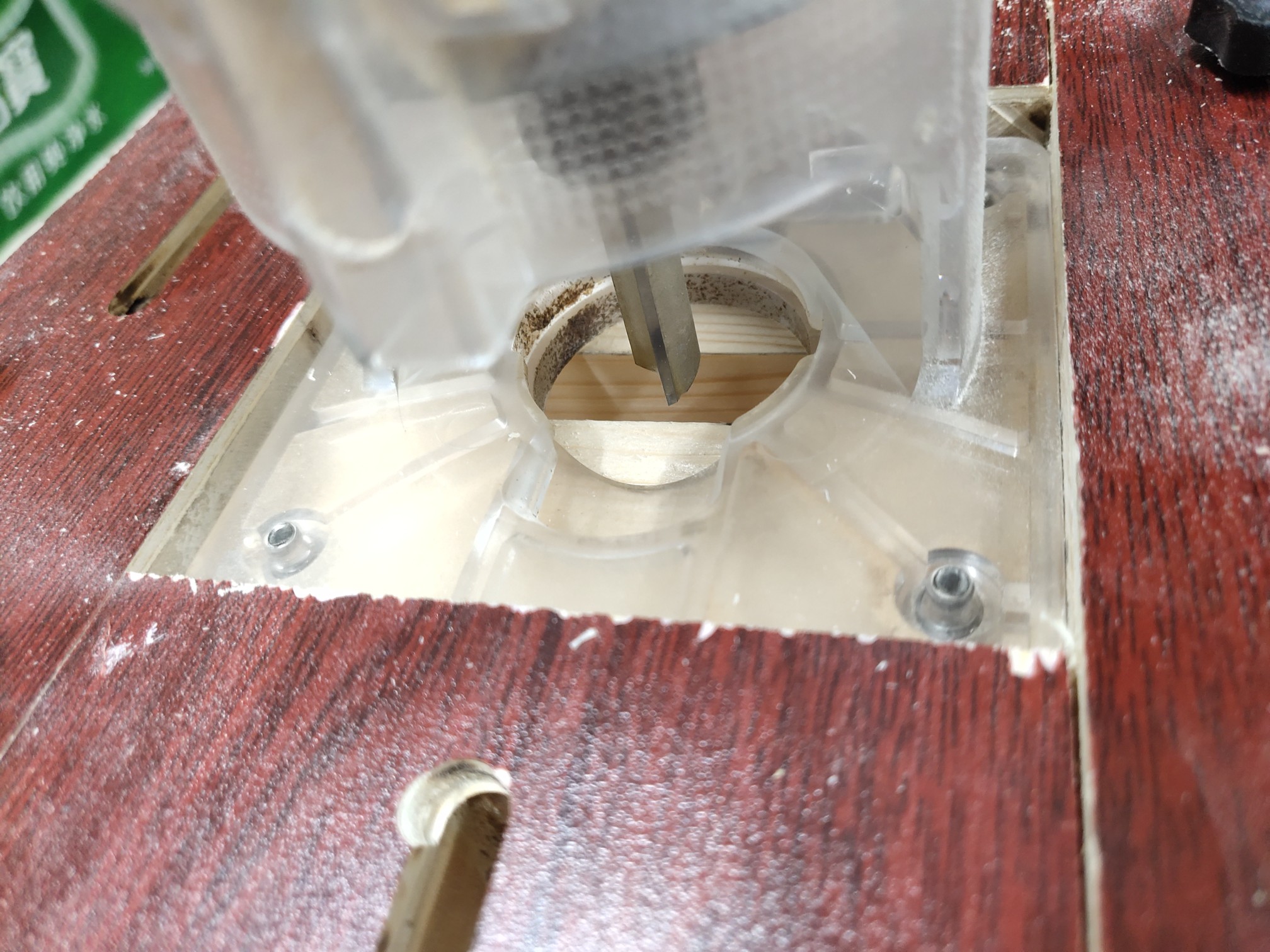

配一个12.7的直刀，可以很方便做出榫眼，缺点就是铣深只有3公分，另外铣槽的长度没有限位，需要洗铣的时候用眼观察是否铣到线，比较麻烦，打算后期加上一个限位，闭着眼就可以铣好了

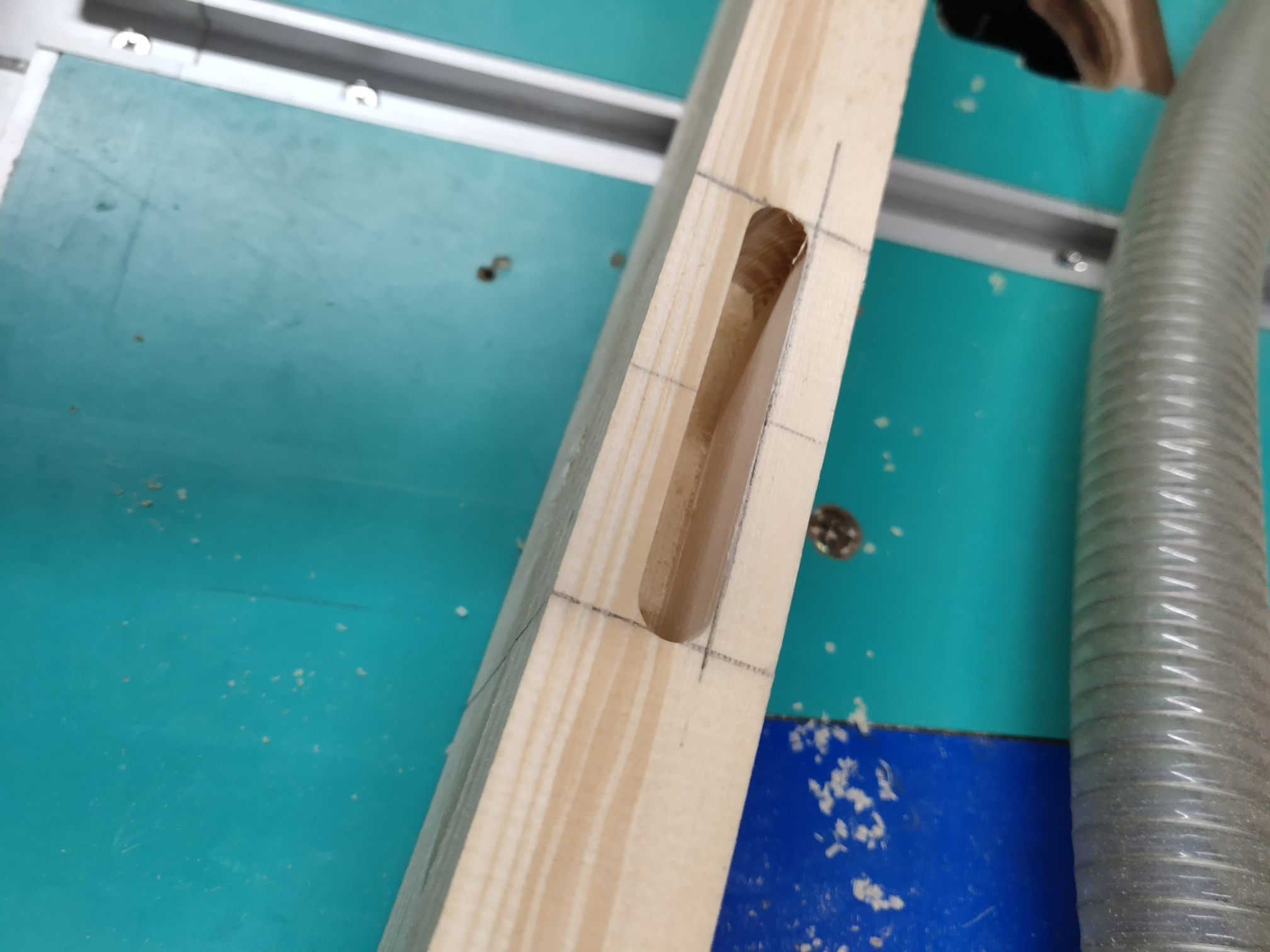

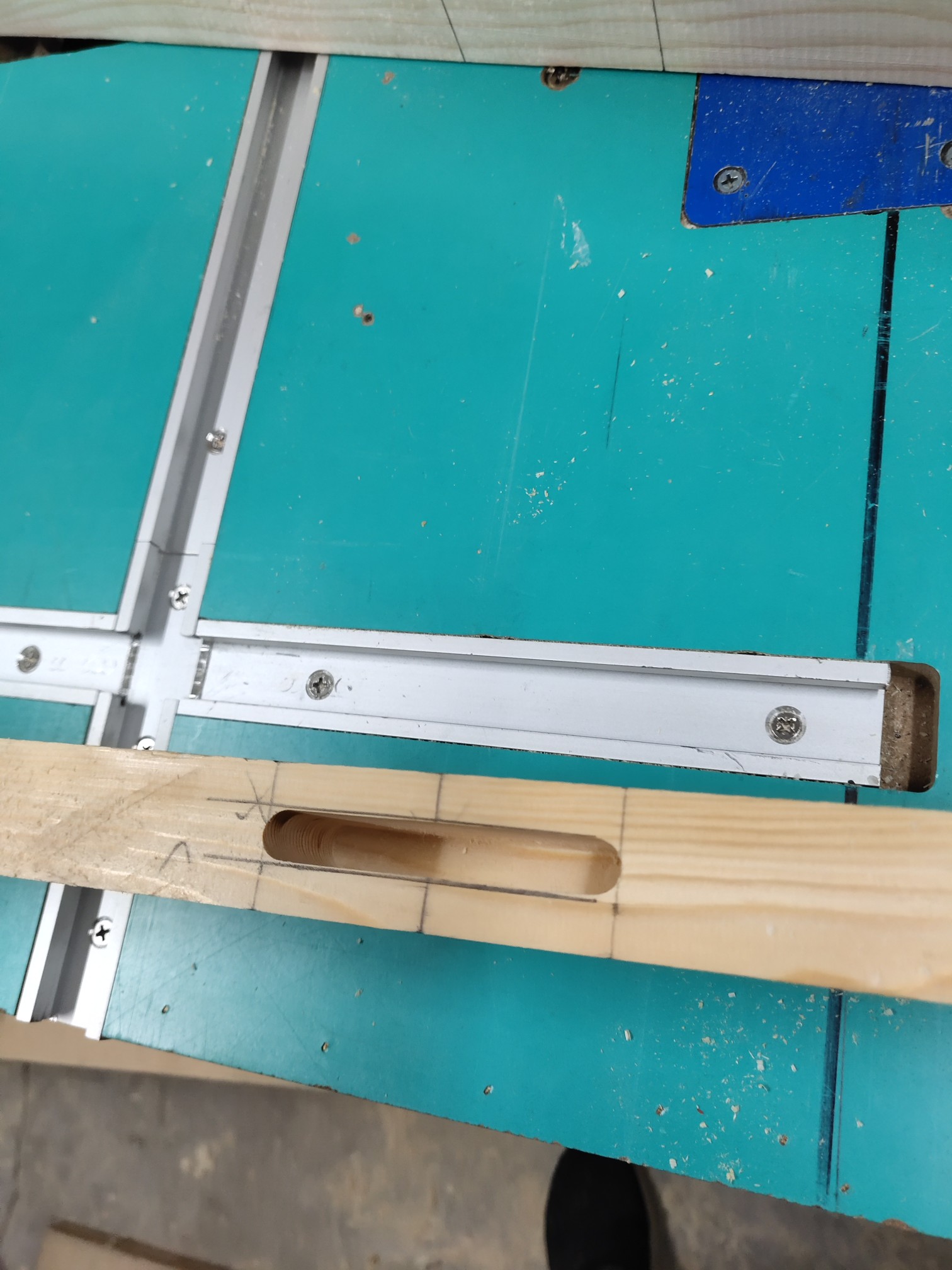

铣出来的效果还是不错的

anno811 · 发表于 2018-10-2 00:49:04

好创意

srb951 · 发表于 2018-10-2 00:50:13

榫头呢，咋做呢

芒果叶 · 发表于 2018-10-2 01:09:47

srb951 发表于 2018-10-2 00:50
榫头呢，咋做呢

不做了，开个榫眼就好

啸RMS · 发表于 2018-10-2 05:15:43

这应该叫卯吧

小刘666 · 发表于 2018-10-2 08:18:45

芒果叶发表于 2018-10-02 01:09
不做了，开个榫眼就好

还可以设计用修边机铣，但是稍微麻烦些，我打算用手锯，也不慢

591461974 · 发表于 2018-10-2 08:22:50

有想法就实现。

驴次郎 · 发表于 2018-10-2 11:56:08

靠山太短了

dingyubo · 发表于 2018-10-2 19:10:03

双面铣不就6公分了吗？

bj小雷叔 · 发表于 2018-10-2 19:11:21

这个不错，结构简单好用，

小溪兰亭序 · 发表于 2018-10-2 19:18:27

做的不错！

，请问那滑轨哪里买的？给个链接好吗？谢谢！

不是很明白 · 发表于 2018-10-2 19:53:53

看样子很成功啊

小刘666 · 发表于 2018-10-5 00:34:13

驴次郎发表于 2018-10-02 11:56
靠山太短了

有点，不过铣出来还是很好的，12.7的刀出来基本都是13了，精度还不错

小刘666 · 发表于 2018-10-5 00:34:40

dingyubo 发表于 2018-10-02 19:10
双面铣不就6公分了吗？

主要是木方超过六公分了

小刘666 · 发表于 2018-10-5 00:35:33

小溪兰亭序发表于 2018-10-02 19:18
做的不错！，请问那滑轨哪里买的？给个链接好吗？谢谢！

什么滑轨？没用滑轨啊，就是一个梅花螺丝加预埋螺母，修边机铣出来的槽
