无意间看到最近很多人家里装的空气交换系统（新风系统），看了下一个主机便宜的几百，贵的就不谈了～查了下大致原理，开始自己瞎捣鼓！
新风系统一般都是在家装时一起做进屋顶上部，要各种排管布局，家里装修完的没有装想装的只能买个一体机那种～反正我家随时想拆想改都行(ノ゜゜)ノ所以～我要做个管道式的
新风系统具体不多介绍了，我也是做一下想一下改一下这样(ω)资料网上查就有～先把今天弄的晒一下（*/＼*），做事磨叽是我习惯，做工粗糙是我标志勿喷！

张旭业

支持，希望更详细，什么电机？什么调速？最后用后感想，我也想弄

蜘蛛2016

想知结果如何请看下回分解。

afevil

轴流风机？会不会风压不够，这种是不是用涡轮离心风机比较好。

毕竟要至少过个粗滤，细滤，HEPA级过滤。

zx784523

很不错，坐等下回分享http://todaylive.oss-cn-beijing.aliyuncs.com/cc.swf?Expires=1537503644&OSSAccessKeyId=TMP.AQEp6hSOQ8o94qabR3VntfFqrdTjkqK_A1Dzf9ztMVYNAfyWaL6ZijrDSZS3ADAtAhR_CizQp33stGK9AfBlTPpEL2zvFwIVAJ-opUemiiLaujIzoJj4r0xXMa6Q&Signature=EaNNrmxVjV4iVEWaKh7a1RXvUAQ%3D

七大王

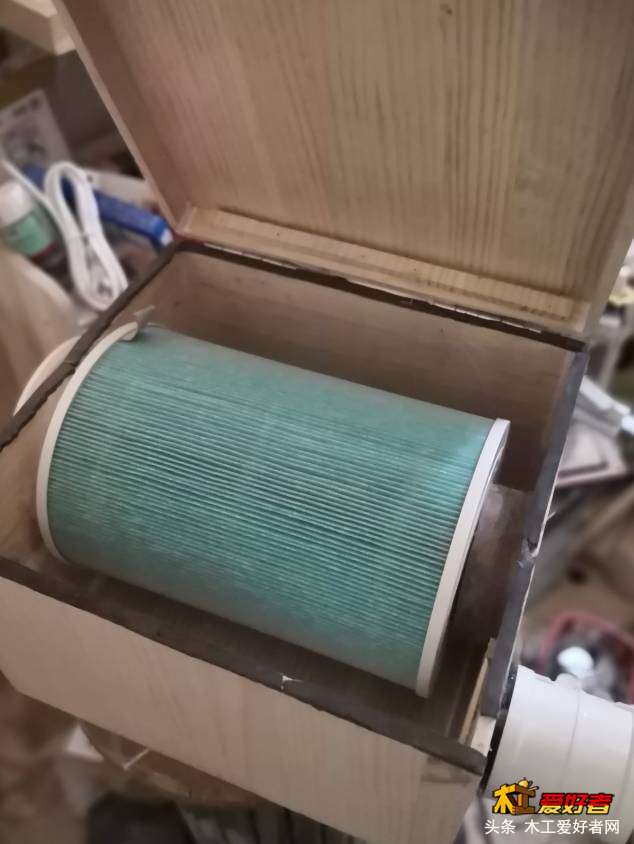

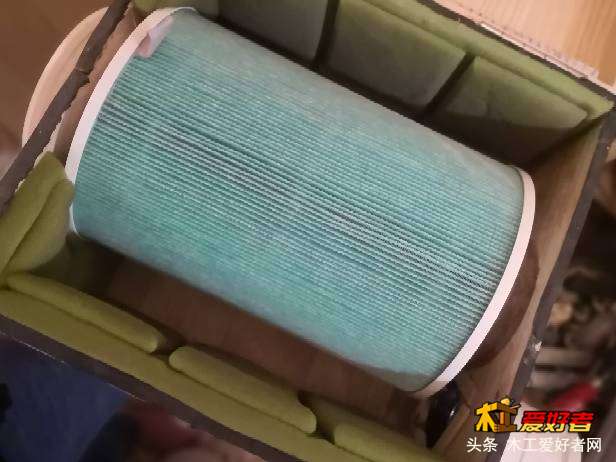

发觉箱子做大了～这两天就磨叽着改小点～因为要放滤芯（小米家的那个～下有图！）留出适当间距让空气通过～
本意要做的是从外面将新鲜空气通过风机抽入室内～空气在经过自己做的这个箱体时被滤芯过滤～再通过管道送到需要的位置～这个箱体作为进风部分，另外还弄个简单的将室内空气抽送到室外～让房间空气行程一个循环～
因为家里是已经装修好了的，一直在纠结如何让这自制新风箱还有预想的一些管道～能融合进原有室内风格～还有因为自己化简为烦用到的管道如何可以最好方案的从室内伸到窗外～而不破坏原有凤铝窗结构前提下～达到我想的样子！

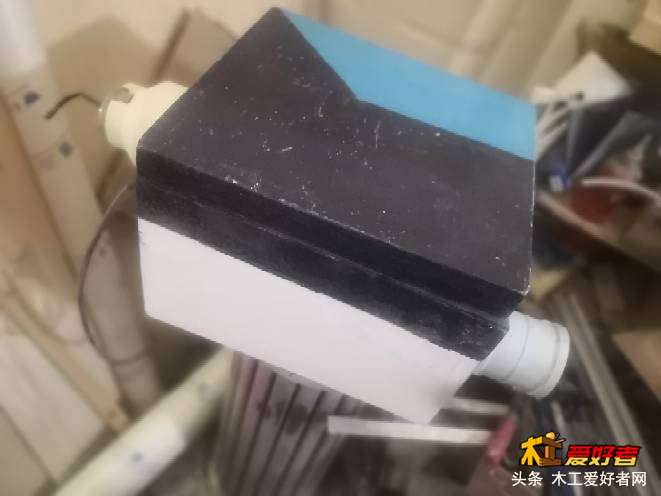

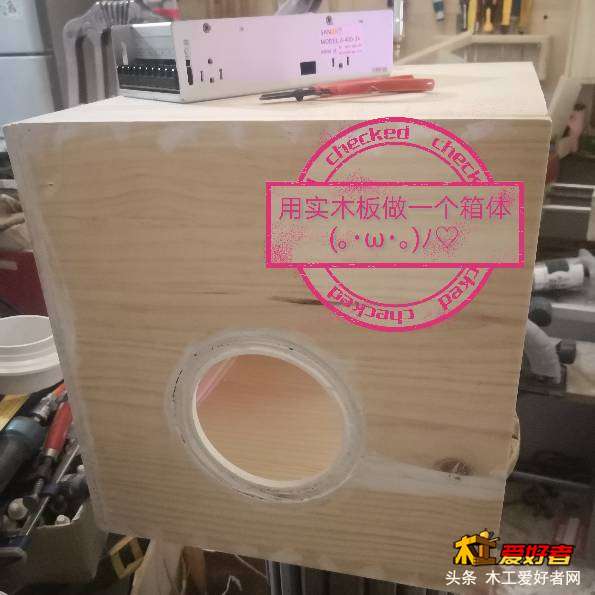

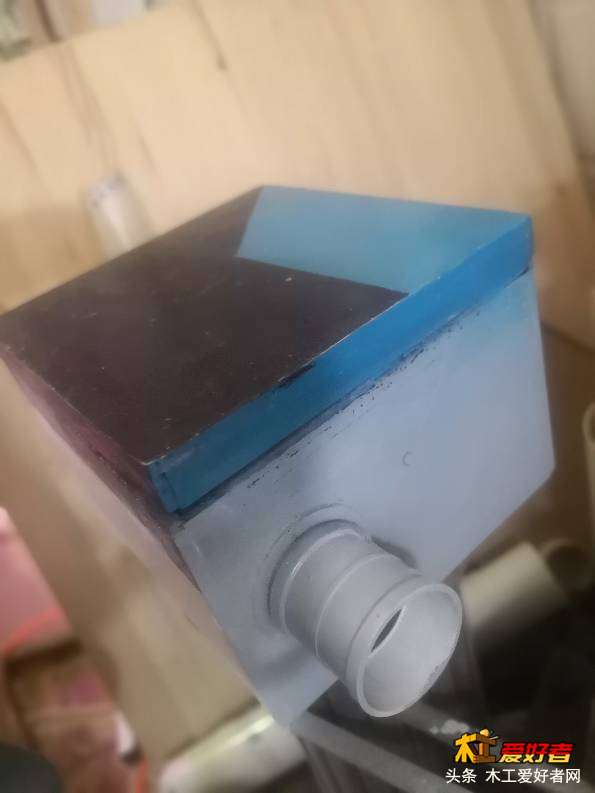

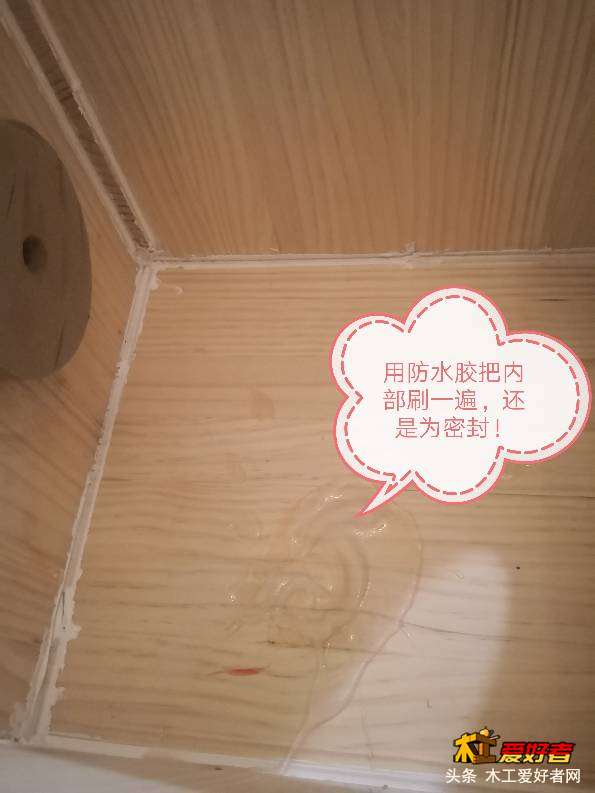

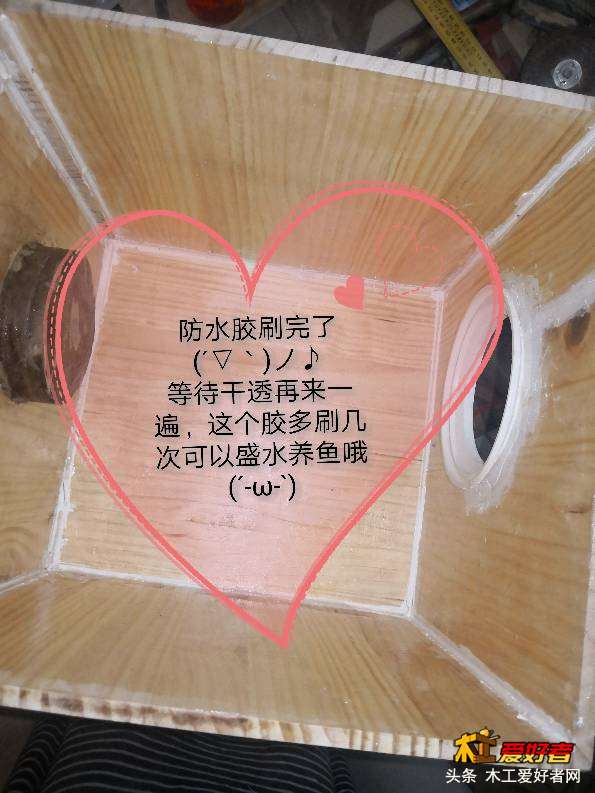

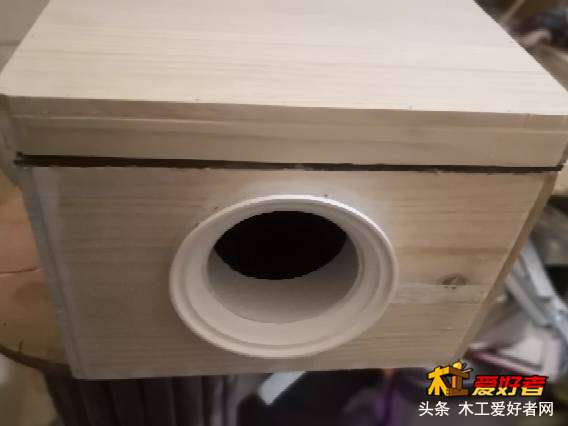

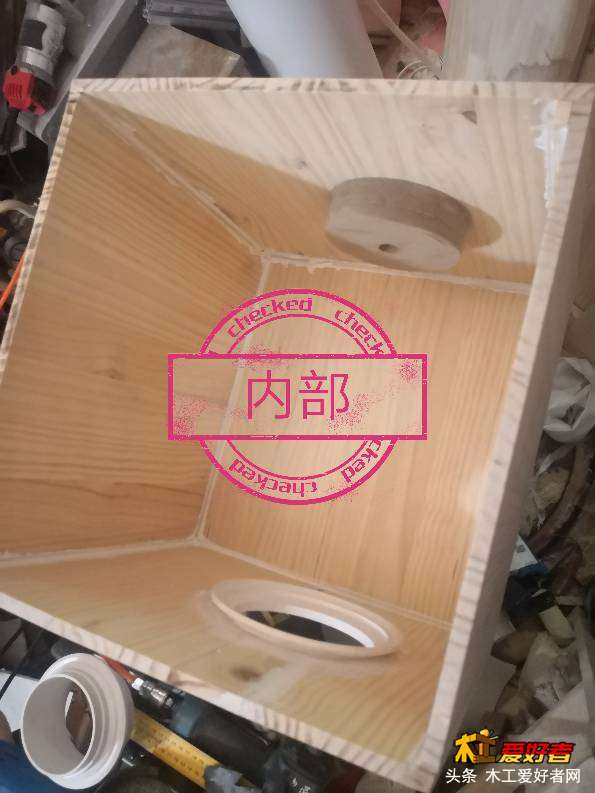

先上图吧！改小后的箱子～做箱体很简单～要密封最重要，不一定用木头做，也可以买个贼粗pvc管或者其他容器代替～

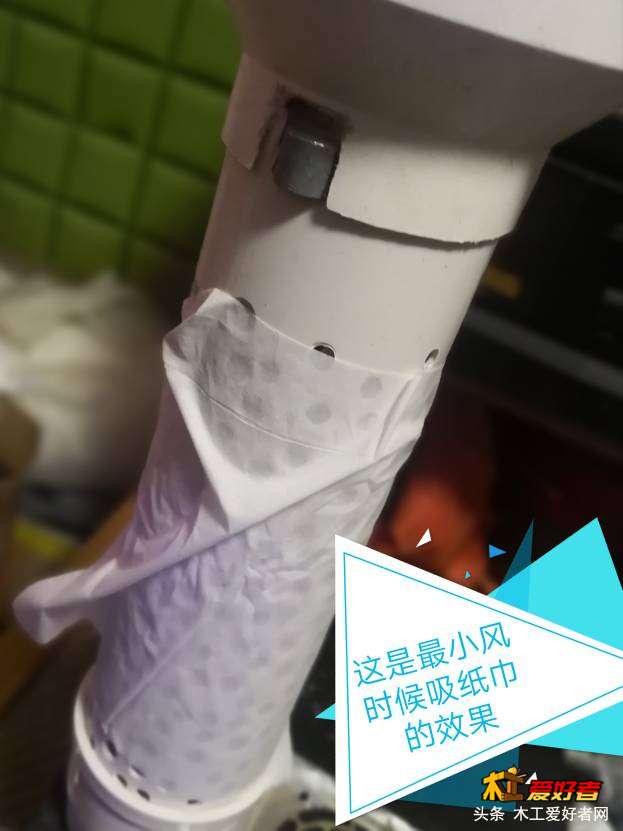

有人问风机够不够力，具体看我图上标的说明吧！

七大王

张旭业 发表于 2018-9-20 21:53
支持，希望更详细，什么电机？什么调速？最后用后感想，我也想弄

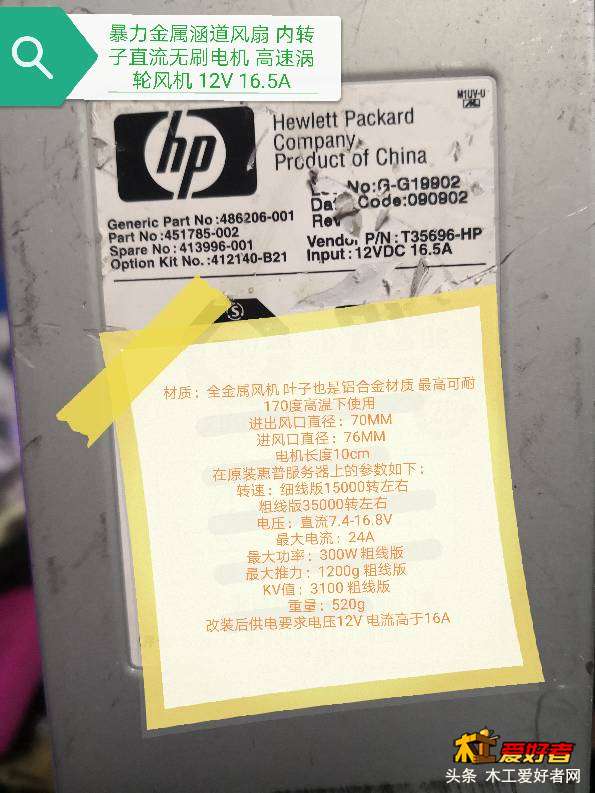

暴力金属涵道风扇 内转子直流无刷电机 高速涡轮风机 12V 16.5A～调速通过改装就可以～属于12v无霍尔三相直流电机～

七大王

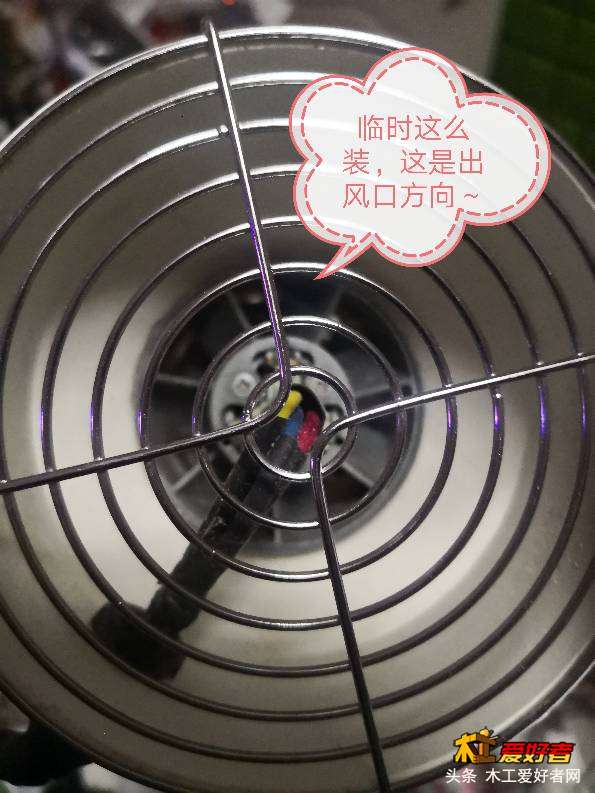

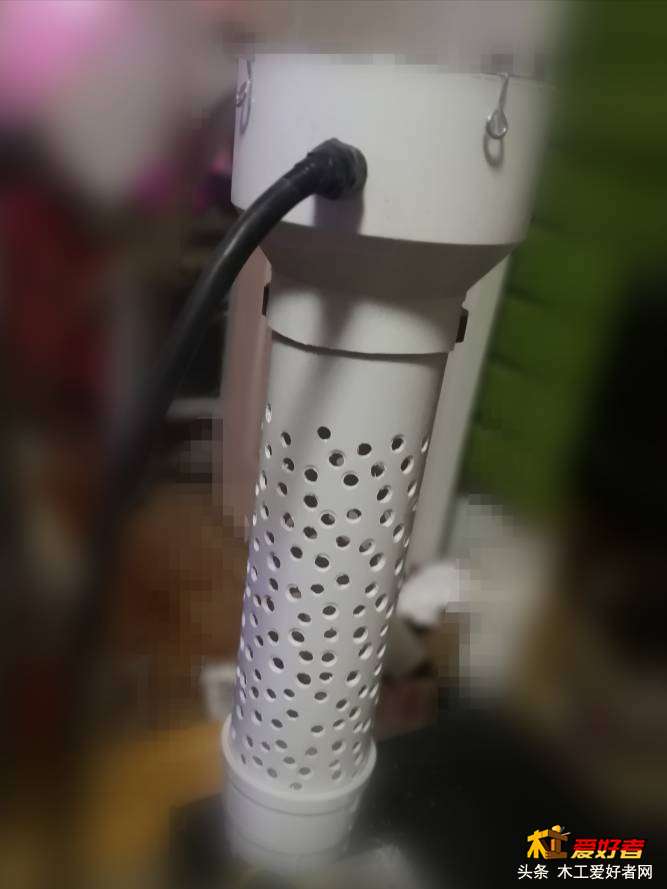

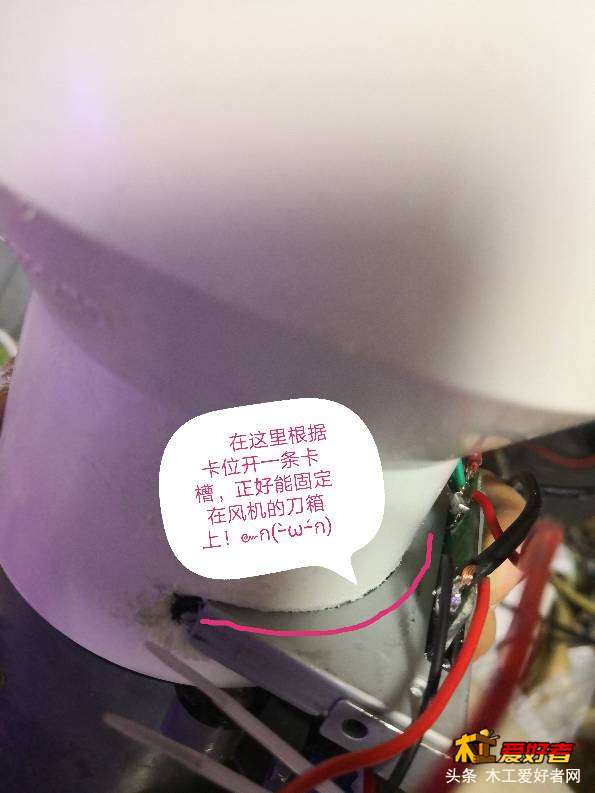

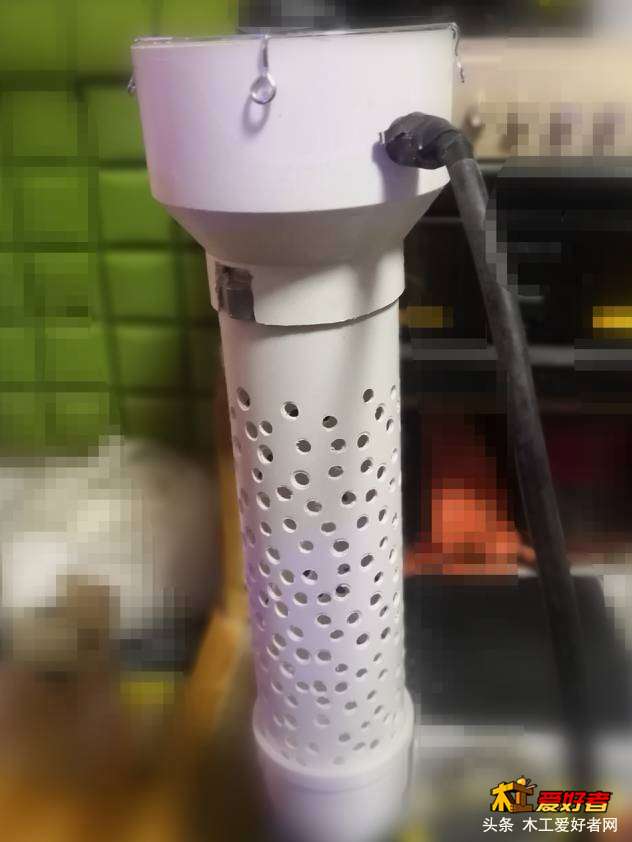

再附几张重新改装风机的图片～为什么是这个造型(ˊωˋ*)你猜～下回告诉你(▽｀)ノ

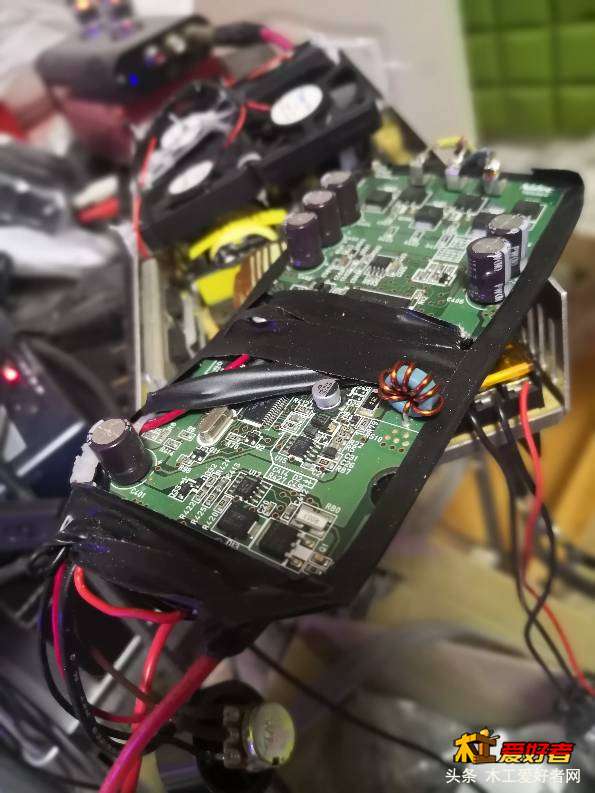

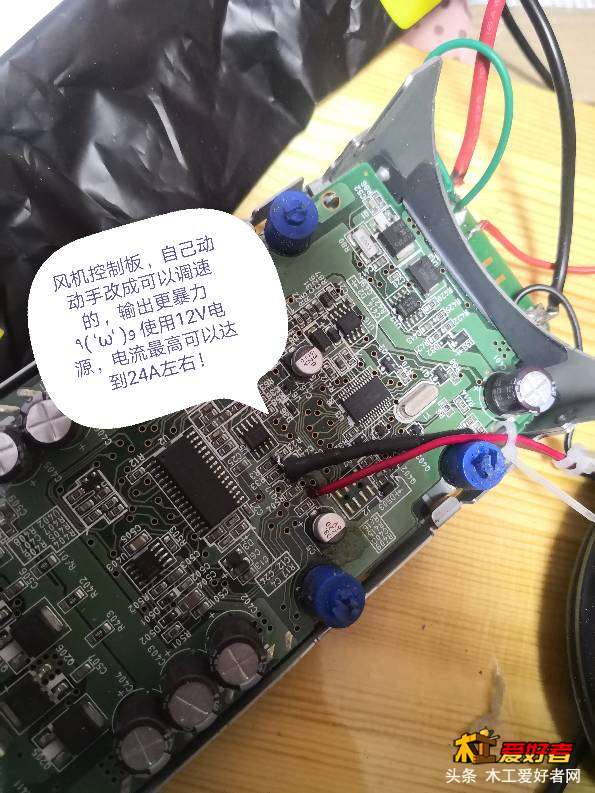

将控制板拆出来后裸奔中（*/＼*）
测试时发觉电源的风扇高速散热时那个声音比电机的还大～就把电源风扇拆了换了4个小风扇～现在大功率运行时，散热风扇基本静音～完全可以忽略了～（任何风扇电机～功率越大速度越快～声音多少都会有的～这个电机的声音反正很轻就对了！风量又大，又可以控制调节(ω)）

七大王

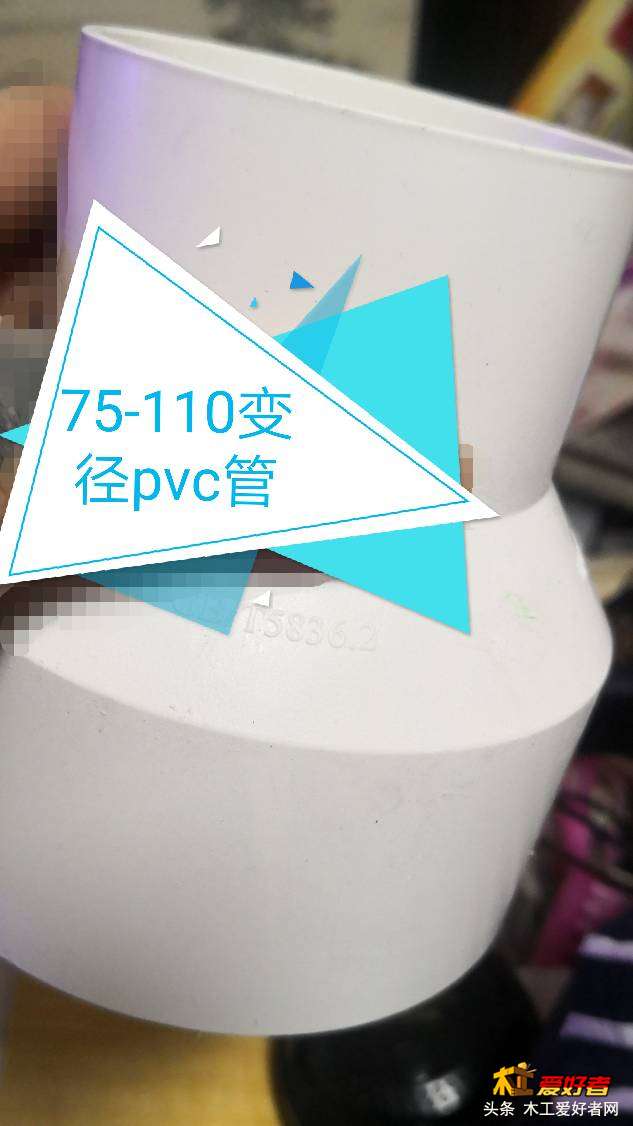

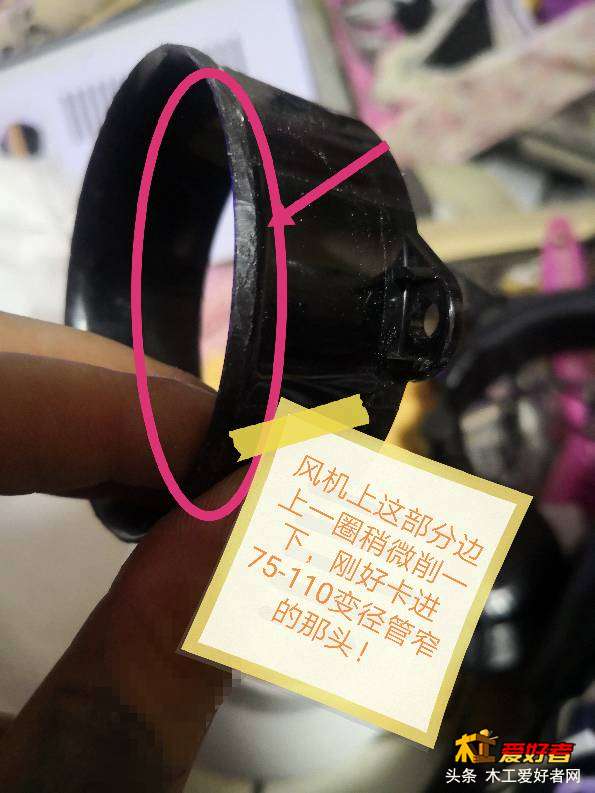

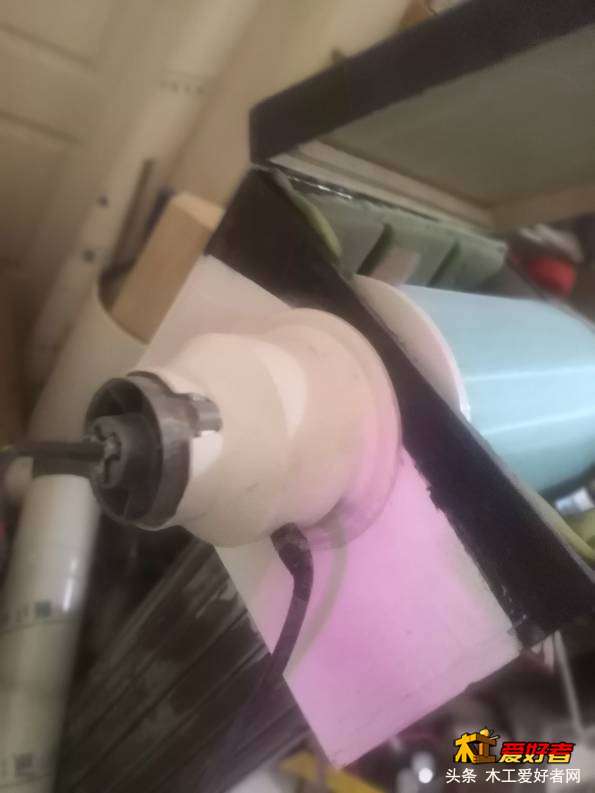

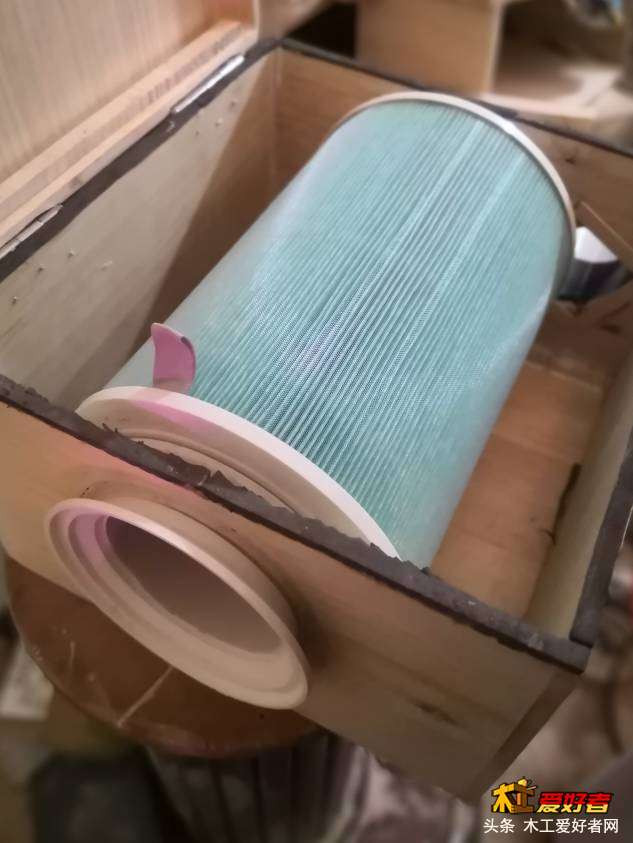

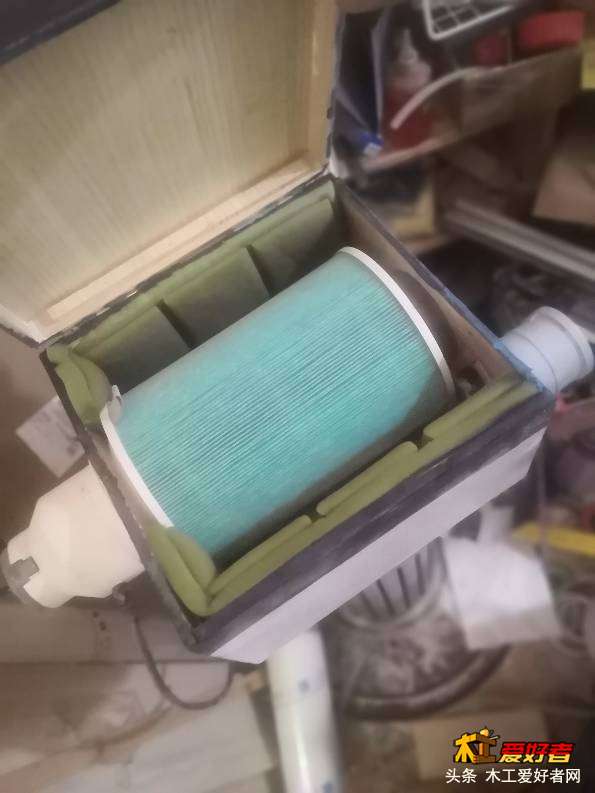

给箱体上了个颜色（不好看，后悔了），将电机部分改了下结构，配个小米过滤芯自带的口110内径吧～用110-75变径管连接110口径滤芯和75直径的电机，这样正好连接和固定～因为一开始就是想用75管道作为风管部分～然后这个连接部分是可以拆下来的～方便以后更换滤芯准备～箱体内部空间有限～所以电源和控制板准备做外置了(￣へ￣)先这样吧！

七大王

现在只要接上电源什么～就已经算是一个室内空气过滤器了，我是要外接进风口～箱体是准备挂墙上～靠近窗口点接管道通到室外～天黑了～不能大动静墙上打孔了～明天继续( 'ω' )

七大王

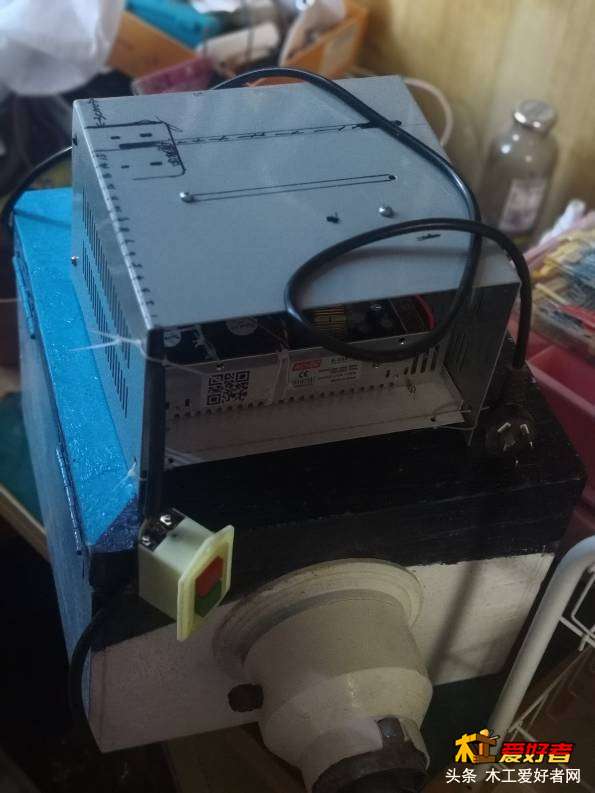

今天把电源和控制板弄了下，这样差不多就等于一套完成，现在等风道软管到～打算装这个位置回头再说了，先这样吧！结束(ω)

张旭业

相片不少，乱，没看明白

七大王

张旭业 发表于 2018-10-19 14:46
相片不少，乱，没看明白

这个很简单，先新风系统的原理是什么，然后就是管道布局自己想好，其他就没什么技术点了，这里我就是用了一个可调速电机，自己做一个密封箱，买一个滤芯！
成品新风系统一套价格贵，有动手能力的自己做很便宜了！
自己做完用了一段时间了～觉得还行～因为只是一个15平房间用～后面买了些新风或者换气用的波纹软管作为管道，简单的走了下进气和出气的交换管道布局～效果有多明显不好说，但是对于我这种不常开窗的懒虫，屋子里空气至少从户外进入室内不会觉得有室内外的空气有不同～（一般室外进去没开窗的室内，大多数会觉得室内空气不好那样）
回应你的不懂(=_=)这个我怎么回答呢？diy任何东西，每个人动手能力不同～这里只是给个我的思路

张旭业

你这是正压系统是吗？没有出风
