cnc USB小白之路

怪獸叔叔 · 发表于 2018-9-14 00:26:52

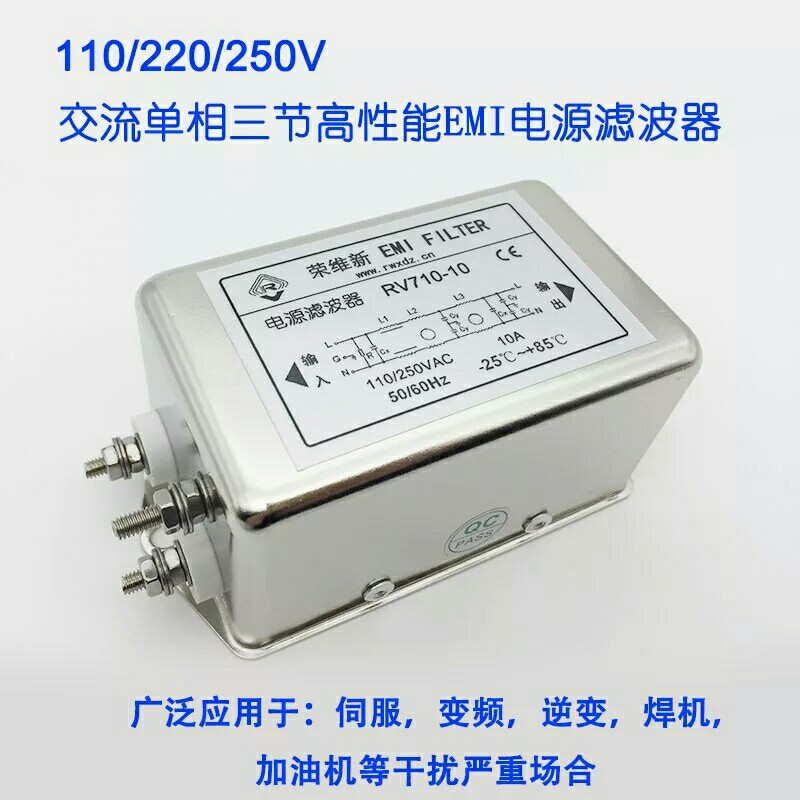

给主轴装的电源滤波器，输入220v

来自安卓APP客户端

nini21800 · 发表于 2018-9-14 08:59:39

电流设置是在驱动器上，上面也有对应的设置。电源滤波器最好是能主轴电源和驱动电源各一个。

nini21800 · 发表于 2018-9-14 09:01:30

那个3A的电源是给驱动配的吗？电流有点少了。最好是5A以上的。

8090 · 发表于 2018-9-14 10:43:10

没接触过USB的CNC，步进电机都需要驱动器的，电机的工作电流在驱动器上设置，每个驱动器上都有细分拨码表，其中有步进细分和电流两部分，每个开关位置不同设置不同的细分和电流，如果是集成驱动的控制卡，那么细分表也应该在卡上有的，也是一样的设置；不管是独立驱动器还是集成驱动模块的，首先要看电机铭牌上的工作电流、步进角度这些数据，然后根据数据计算、设置步进细分和电流设置；步进电机发烫也是正常现象，只要不是烫得离谱就行，一般工作一段时间后温度在50-60°左右吧，电流过高、散热不好会导致电机发热过量，驱动器电流设置尽量按电机要求来，发热严重就减低电流。

怪獸叔叔 · 发表于 2018-9-14 10:44:36

nini21800 发表于 2018-09-14 09:01
1 e9 ?/ z$ k6 @; b3 B$ n4 ]' z那个3A的电源是给驱动配的吗？电流有点少了。最好是5A以上的。

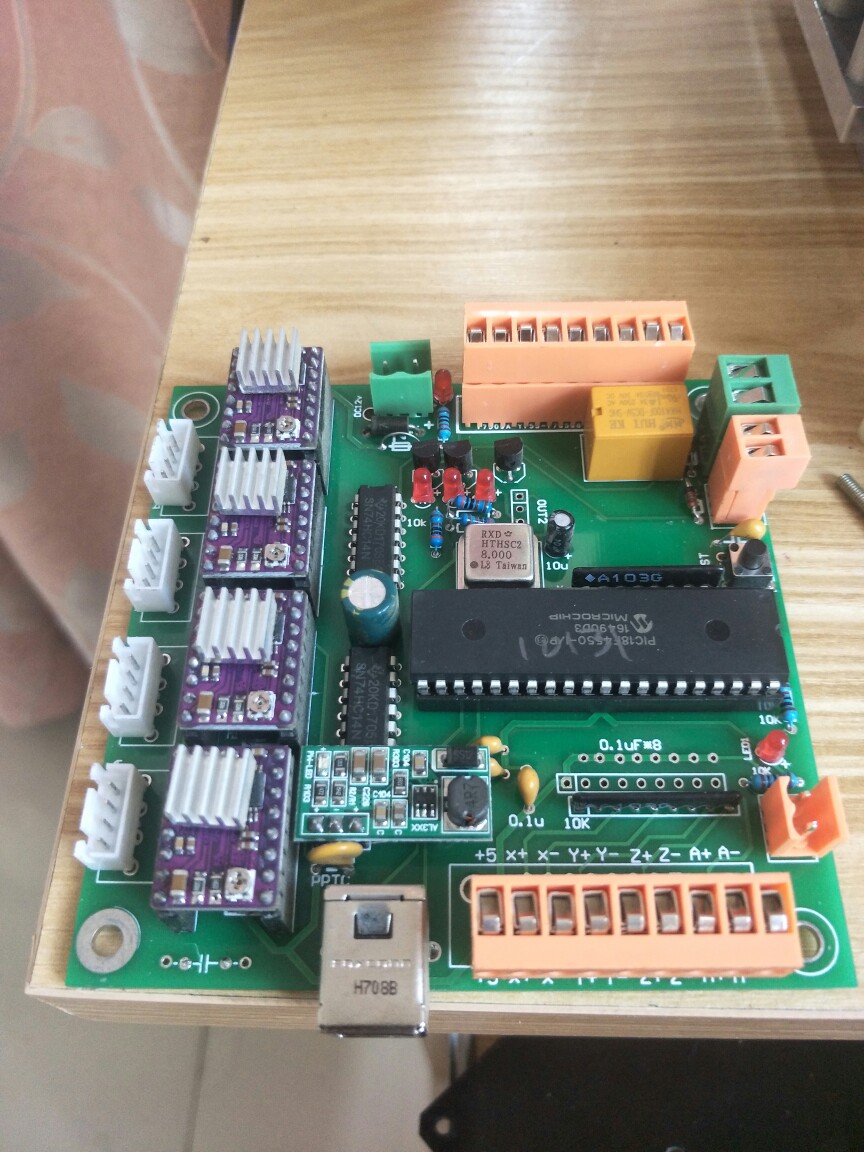

那我拿笔记本充电器直接给控制板供电应该没有问题了吧，18a的

来自安卓APP客户端

怪獸叔叔 · 发表于 2018-9-14 10:51:23

8090 发表于 2018-09-14 10:43
: S& r, X. A( v没接触过USB的CNC，步进电机都需要驱动器的，电机的工作电流在驱动器上设置，每个驱动器上都有细分拨码表，其中有步进细分和电流两部分，每个开关位置不同设置不同的细分和电流，如果是集成驱动的控制卡，那么细分表也应该在卡上有的，也是一样的设置；不管是独立驱动器还是集成驱动模块的，首先要看电机铭牌上的工作电流、步进角度这些数据，然后根据数据计算、设置步进细分和电流设置；步进电机发烫也是正常现象，只要不是烫得离谱就行，一般工作一段时间后温度在50-60°左右吧，电流过高、散热不好会导致电机发热过量，驱动器电流设置尽量按电机要求来，发热严重就减低电流。

谢谢，我慢慢消化，有点没看懂

来自安卓APP客户端

591461974 · 发表于 2018-9-14 10:59:33

nini21800 · 发表于 2018-9-14 11:00:17

怪獸叔叔发表于 2018-9-14 10:44
: e% K' O" A, f& s那我拿笔记本充电器直接给控制板供电应该没有问题了吧，18a的

可以的，电压在驱动器的电压值内就行。电流大点好，我就用一个40多安的服务器电源给驱动供电。

怪獸叔叔 · 发表于 2018-9-14 11:00:19

nini21800 发表于 2018-09-14 09:01
8 q6 K1 X* }; j [/ K5 h那个3A的电源是给驱动配的吗？电流有点少了。最好是5A以上的。

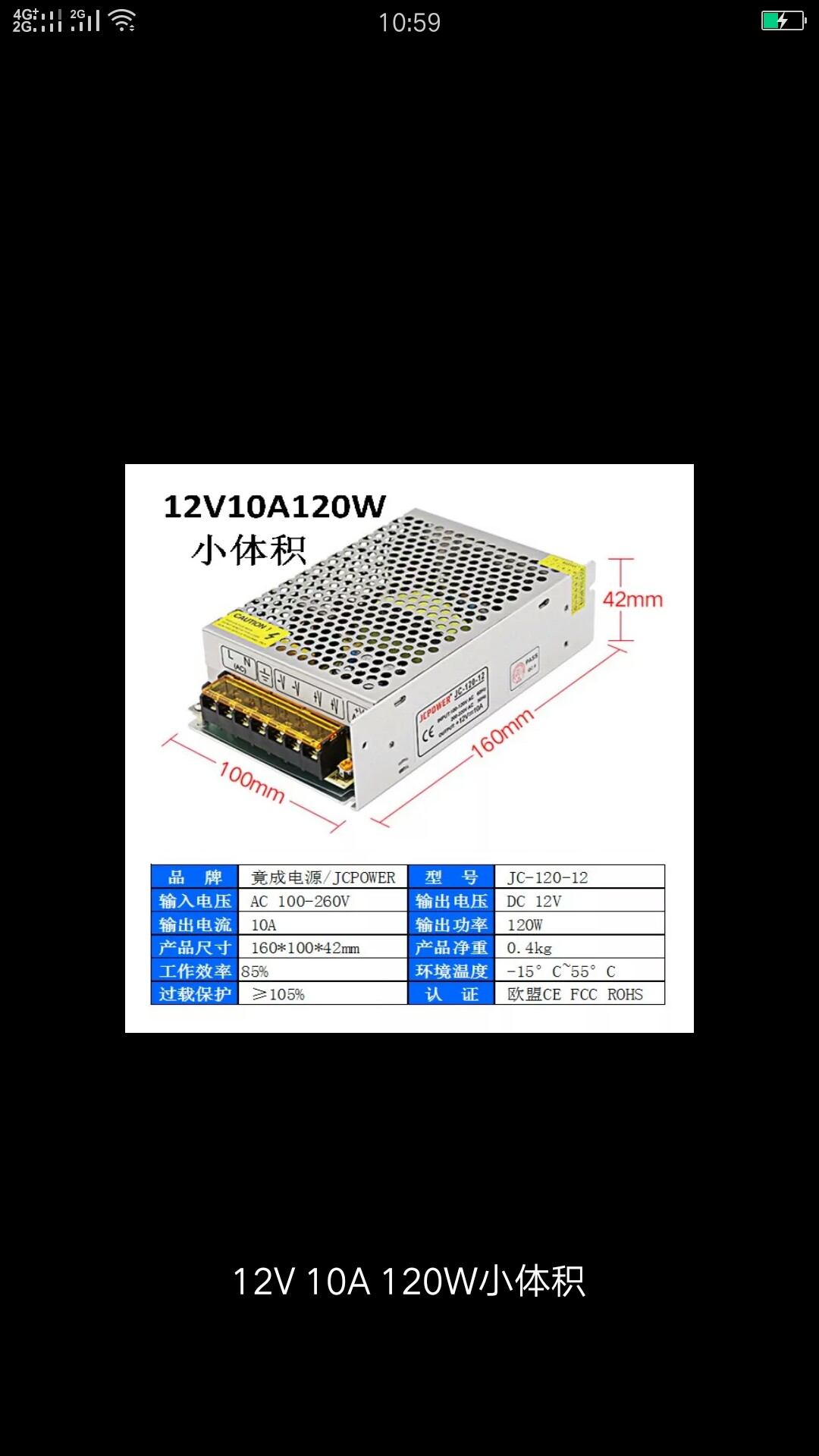

这个够吗？10a的，要3a不能用我重新买一个

来自安卓APP客户端

nini21800 · 发表于 2018-9-14 11:03:12

怪獸叔叔发表于 2018-9-14 11:00$ t3 ] F; N2 T# C
这个够吗？10a的，要3a不能用我重新买一个

先接上那个3A的看看，电机没有丢步，或没出现什么异常的也可以使用。（如雕刻中容易丢步等），一般都是几个电机的电流加一起还要大点或者更大就可以使用。

怪獸叔叔 · 发表于 2018-9-14 11:03:45

nini21800 发表于 2018-09-14 11:00. W& C; Z4 I. y
可以的，电压在驱动器的电压值内就行。电流大点好，我就用一个40多安的服务器电源给驱动供电。

控制器，

来自安卓APP客户端

怪獸叔叔 · 发表于 2018-9-14 11:10:49

nini21800 发表于 2018-09-14 11:03
- q8 P" P: A$ H/ L: _8 C& M6 V k先接上那个3A的看看，电机没有丢步，或没出现什么异常的也可以使用。（如雕刻中容易丢步等），一般都是几个电机的电流加一起还要大点或者更大就可以使用。

ok，谢谢

来自安卓APP客户端

donkeygl · 发表于 2018-9-14 13:04:31

控制板设计得比较差.想将就着用吧.还有电源,重点是电源,你用质量好的笔记本电源试试.这种铁盒电源,很容易买到虚标的而且纹波用大(本身输出就带干扰了.)你在220v端加电源滤波器效果也不会好的.
电源别急换,你可以只接一路,这样输出功率肯定是够了.然后只跑一路看看有啥问题.

怪獸叔叔 · 发表于 2018-9-14 13:23:47

donkeygl 发表于 2018-09-14 13:04- P2 c* G" [5 `: f5 k' _
控制板设计得比较差.想将就着用吧.还有电源,重点是电源,你用质量好的笔记本电源试试.这种铁盒电源,很容易买到虚标的而且纹波用大(本身输出就带干扰了.)你在220v端加电源滤波器效果也不会好的.
' B9 f3 g- j* R" E- u9 g电源别急换,你可以只接一路,这样输出功率肯定是够了.然后只跑一路看看有啥问题.

嗯，好的谢谢

来自安卓APP客户端

怪獸叔叔 · 发表于 2018-9-14 16:01:06

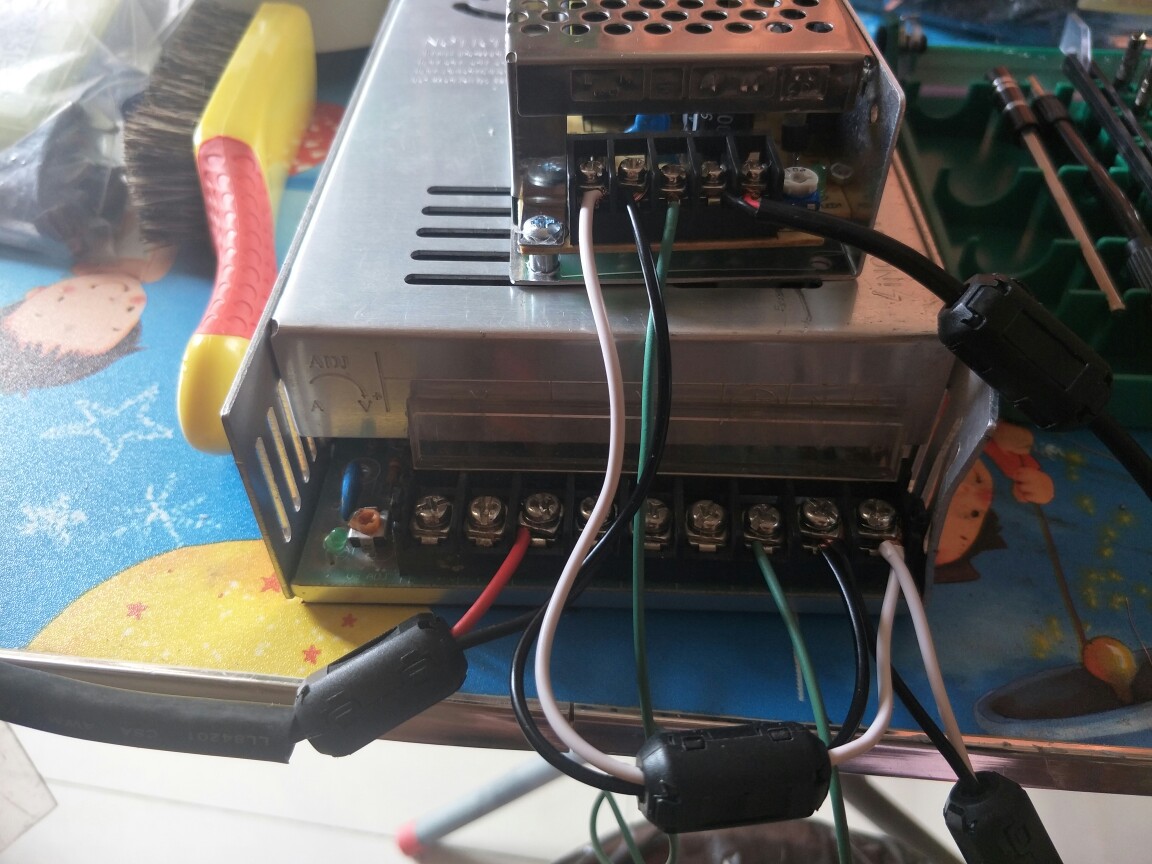

我把电源输入接一起了，有没有影响？

来自安卓APP客户端
