闲着没事捣鼓的一台雕刻机终于雕出了第一个作品

nini21800 · 发表于 2018-9-13 23:14:30

sasukii 发表于 2018-9-13 22:51, j( E- } u) V$ H+ n f( T4 r4 ]
额。。滚珠丝杆，你说的刀痕是看哪里？

就是图片中有一条条横着的纹，不知是拍照时的问题还是，雕刻时的问题。如果机器存在着回差就会有刀纹出现。圆轨多大的？感觉最少要20以上的才差不多。

阿余 · 发表于 2018-9-13 23:21:12

本帖最后由阿余于 2018-9-13 23:22 编辑

sasukii 发表于 2018-9-13 23:087 X& L; [. y7 T" q6 [; D+ e- V
多谢指教，我用2002的刀，刀距设的0.08，你说的那个圆轨我觉得这个影响应该比较大。我用手试过滚珠跟导杆 ...

0.08，行距做小件略显大，我都是用0.05.

你说的这个间隙，影响会很大，应该是不能有手都可以觉察到的间隙。

即使没有这个间隙，圆轨都会由于刚性的问题，导致震纹。

不过，那种刚性带来的震纹，可以用放慢雕刻速度的方法来缓解，只要走得很慢很慢，就会缓解。

sasukii · 发表于 2018-9-13 23:29:31

nini21800 发表于 2018-9-13 23:14 # u! x" Z, A) I) R; z! i
就是图片中有一条条横着的纹，不知是拍照时的问题还是，雕刻时的问题。如果机器存在着回差就会有刀纹出现 ...

Y的轴是16的，其他是12的，因为机器比较小，所以选的也比较细，粗的可能会更稳一些，但是空间也会占比较多

sasukii · 发表于 2018-9-13 23:33:02

阿余发表于 2018-9-13 23:21 . D7 w. q( ^) R2 s; i* W/ |3 P! z0 U
0.08，行距做小件略显大，我都是用0.05.. Z8 D B5 `& j. T- B( E- \/ v' P" h

) F m1 [! H* e, R你说的这个间隙，影响会很大，应该是不能有手都可以觉察到 ...

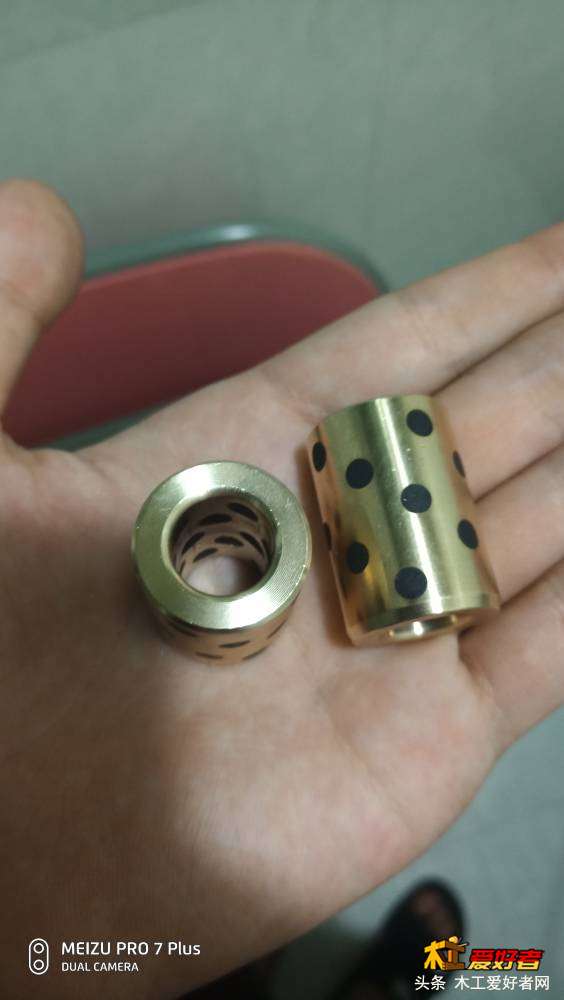

我之前有试过把直线轴承换成石墨铜套，感觉还不如直线轴承的间隙。。还是滑轨比较稳

阿余 · 发表于 2018-9-13 23:38:04

sasukii 发表于 2018-9-13 23:33* d3 g0 t3 ]3 t) I0 l: B1 N) m
我之前有试过把直线轴承换成石墨铜套，感觉还不如直线轴承的间隙。。还是滑轨比较稳

这些都不是非常好，只不过，上线轨的话，就是方轨，那价格立马就上去了。于是机身其它地方的结构又成了瓶颈。

你这个只要走慢一点，就可以有效减少震纹，另外，放机器的桌子更稳一些，也会有改善。我原来试过，放在地上和放在不太结实的桌子上，走出来的效果都不同。

nini21800 · 发表于 2018-9-13 23:38:07

最重要是X轴，也就是龙门上的轴，下面的小点没什么关系，X轴要承主轴的重量，主轴太重会产生振纹，我的小机X轴长才300mm,也是12的光轴，一个12000转小主轴就把光轴给压弯了点。所以在用平头铣刀铣木头时都会有一条条的刀痕，好在雕刻时没什么刀痕。

jhb52 · 发表于 2018-9-14 07:49:16

光轴做导轨，据说长度在直径*16以内可以将各种指标报纸在一定的范围之内不知是不是真的。

任平之 · 发表于 2018-9-14 07:53:58

高人

七窍通六窍 · 发表于 2018-9-14 08:02:28

有图纸和配件列表吗

sasukii · 发表于 2018-9-14 08:07:03

七窍通六窍发表于 2018-9-14 08:02
7 H( f) u5 h1 M$ x n' A% R有图纸和配件列表吗

额。没有整理这些东西，图纸也比较乱，你要是需要我可以给你个step的文件

sasukii · 发表于 2018-9-14 08:11:18

nini21800 发表于 2018-9-13 23:38 ( V& l* _, A1 e( ` j1 s
最重要是X轴，也就是龙门上的轴，下面的小点没什么关系，X轴要承主轴的重量，主轴太重会产生振纹，我的小机 ...

这个确实有影响。我的z轴那机构悬臂也有点长，因为想把丝杆那隐藏在背面，防止落灰尘，12的轴是有点小了，在铣平面也会有细小的刀痕

sasukii · 发表于 2018-9-14 08:12:25

jhb52 发表于 2018-9-14 07:49
3 t o. ]1 l: d( o, z! }0 R光轴做导轨，据说长度在直径*16以内可以将各种指标报纸在一定的范围之内不知是不是真的。

哥们，没太懂你的意思啊

sasukii · 发表于 2018-9-14 08:16:48

阿余发表于 2018-9-13 23:38 ! f4 {! E7 s+ g Z
这些都不是非常好，只不过，上线轨的话，就是方轨，那价格立马就上去了。于是机身其它地方的结构又成 ...

接下来测试下刀距设小一些，走慢一点看看刀痕会不会改善。
还有你说的放在地上跟放在桌子上效果会不同这个倒是之前不知道，也试试

是木成器 · 发表于 2018-9-14 08:42:36

大神级操作啊，还能自己组装雕刻机

sasukii · 发表于 2018-9-14 08:48:11

是木成器发表于 2018-9-14 08:42 & h% ]* K, w2 i# z
大神级操作啊，还能自己组装雕刻机

我是从事非标设备设计的，这个是常规操作
