两台雕刻机同时开工制作，一台钢板龙门，一台铸铁立柱

mr1on

关注一下
" D/ l6 u8 V! t

shcaco3

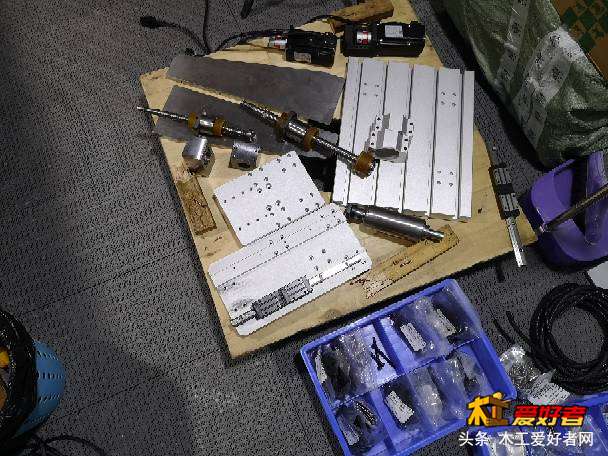

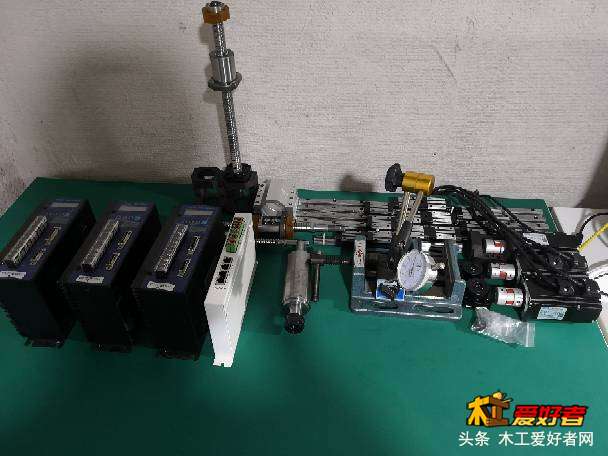

放机器的桌子到了，导轨，丝杠，电机，驱动满满当当摆了一桌
" E: d0 M9 ^! U' `- n  I; _  ^2 A

shcaco3

龙门机的机架已经加工完成了，但是这两天受台风影响，物流在广州出不来，估计要到20号才能到手。正好中秋在家开始装配。

shcaco3

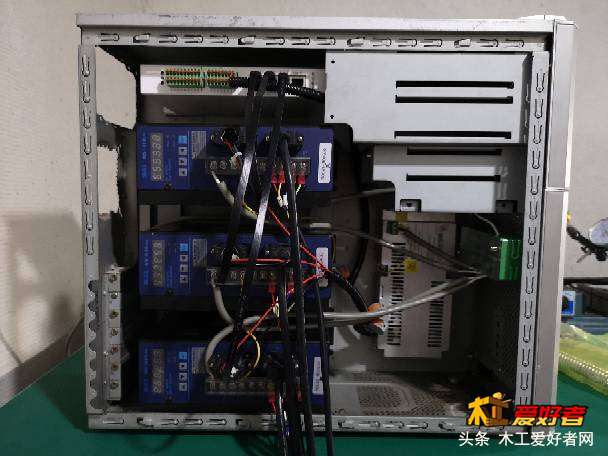

这两天把电控箱弄好了，用的是家里老台式机的机箱。空间比较紧张，所以也没有工整的去走线，比较凌乱。而且发现伺服驱动器比较高，装起来后机箱盖子盖不上了，看来只能敞怀裸奔了。目前电控系统已经调试正常！

  j4 g3 a4 F0 q

shcaco3

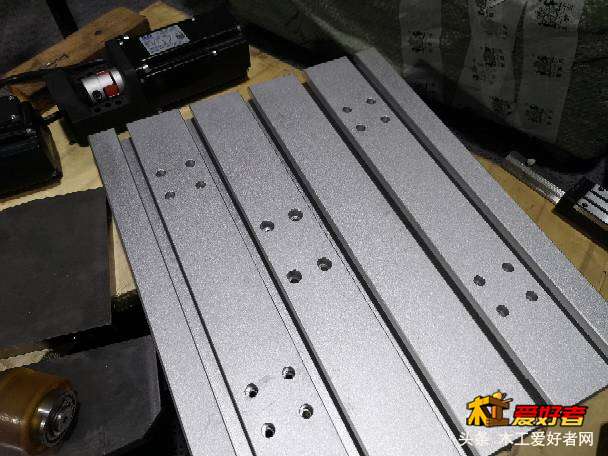

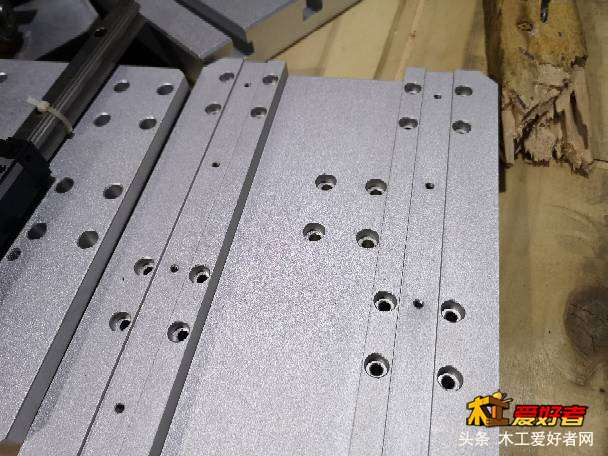

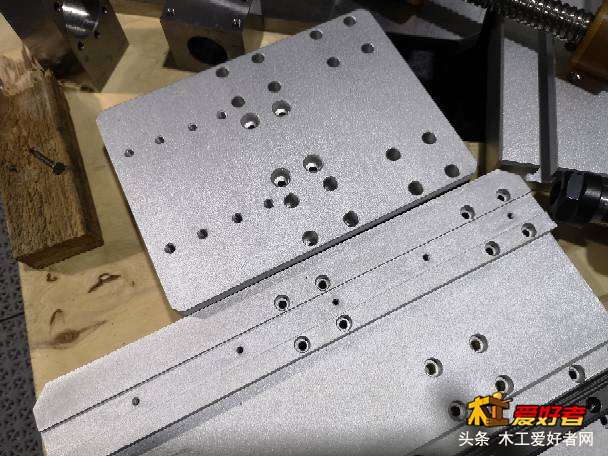

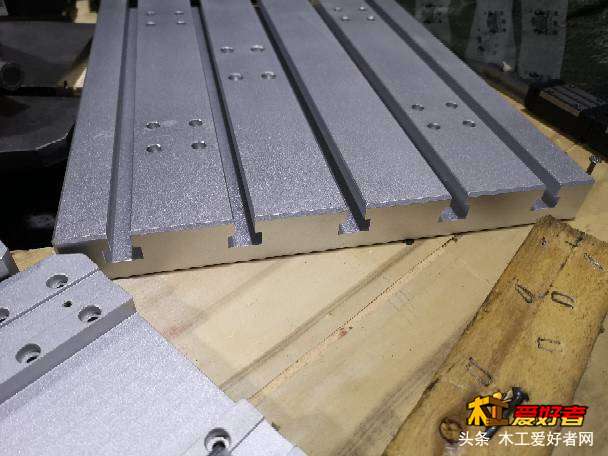

外协加工的机架终于到了，钢板底板和龙门实在是太重，好不容易才从车上搬到车库～～铝合金的台面和z轴，喷砂氧化后还是比较养眼的。


% \, |% ]; X5 V& w

( Y* k1 F, O* E# X9 J( z- k! K6 l
3 A; R1 j9 S/ |* w1 }* |  Q4 T

shcaco3

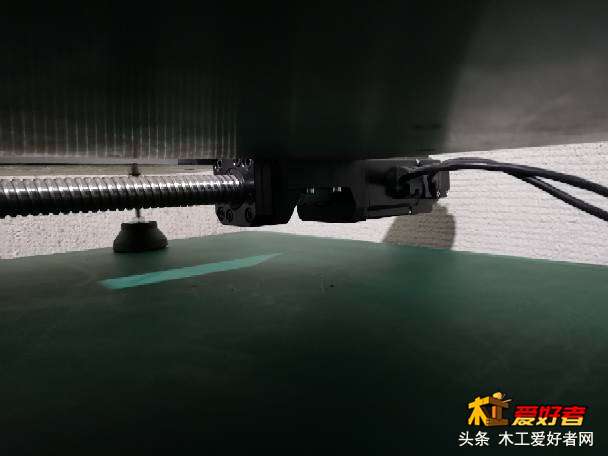

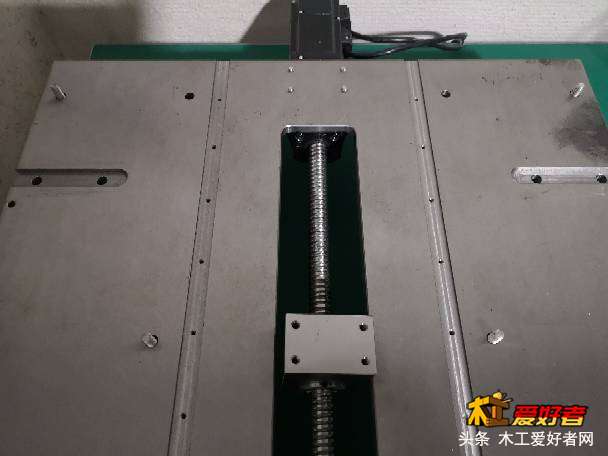

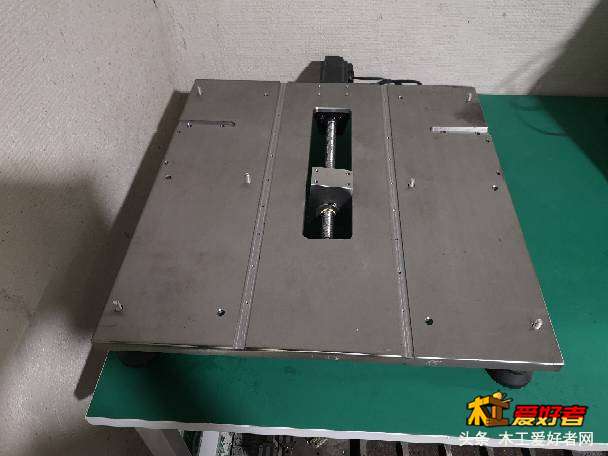

晚上弄了两个多小时，才把底座的丝杠和电机装上。装导轨的时候发现开槽小了0.6左右，导轨压不进去，已经和加工厂联系了，估计要耽搁几天了。
0 {% a  r" e% f  i4 g

8 v+ c. B6 N. P$ b, g7 Y

shcaco3

导轨槽窄了，木友们有没有什么好的办法可以解决？打磨导轨可以吗？

匠心独锯

shcaco3 发表于 2018-9-21 10:28
/ _! @; d, ?1 Z8 {' a+ [$ H晚上弄了两个多小时，才把底座的丝杠和电机装上。装导轨的时候发现开槽小了0.6左右，导轨压不进去，已经和 ...

8 U, ~5 B' [, Y5 _# b. X厉害，两台一起来！可否发个龙门图纸？资深小白中毒已深，也想动手D个小鸡，没设计有防尘么？
2 ?2 X$ r8 F3 P) q  m

shcaco3

匠心独锯 发表于 2018-9-21 12:30
6 m* e* A4 A0 R0 C* q7 \( W厉害，两台一起来！可否发个龙门图纸？资深小白中毒已深，也想动手D个小鸡，没设计有防尘么？

6 I- F1 Q. K8 z" ^2 @* d8 i目前还在制作过程中，还不知道成品效果怎么样，图纸可能还要修改。防尘准备后期制作。
8 h0 a" z% [5 z2 Y+ m8 D

yanggong

lz这一套定龙门的机架外协一共花了多少钱？

shcaco3

yanggong 发表于 2018-9-21 19:08
9 d5 ~- l" V4 L$ y$ U6 xlz这一套定龙门的机架外协一共花了多少钱？

一共3000多一点

匠心独锯

shcaco3 发表于 2018-9-21 13:05
6 `$ p1 c) Y* ^; r& @# |+ |5 A3 `目前还在制作过程中，还不知道成品效果怎么样，图纸可能还要修改。防尘准备后期制作。

/ W3 Z  L3 c, S5 _, @# C哦，那我自己画一个吧
$ Z1 d" _) ~& g* D2 c- ?

liulc09213

shcaco3 发表于 2018-9-21 10:28
5 e7 u( z% a8 U7 u2 z晚上弄了两个多小时，才把底座的丝杠和电机装上。装导轨的时候发现开槽小了0.6左右，导轨压不进去，已经和 ...

0 v; l* E$ D1 ]( b实在不好意思，犯了个低级错误，本来是设计要大0.05的，安装即方便又有精准度，以后除了测量还要拿实物试一试，给安装带来不便。
" z4 K2 X1 m0 ^) X! J8 o1 J

shcaco3

liulc09213 发表于 2018-9-22 09:05
实在不好意思，犯了个低级错误，本来是设计要大0.05的，安装即方便又有精准度，以后除了测量还要拿实物试 ...

昨晚已经用磨头磨了，还好余量不大，已经可以安装了

liulc09213

shcaco3 发表于 2018-9-22 09:42
昨晚已经用磨头磨了，还好余量不大，已经可以安装了

; g  F/ l9 L$ L) o当时本想拿根15线轨试一下的，卡完后不知线轨放哪了，也就没找了，添麻烦了，实在不好意思。
